Kattotuolien eristeiden leikkaaminen eristesahalla ISC 240
Kuvaus

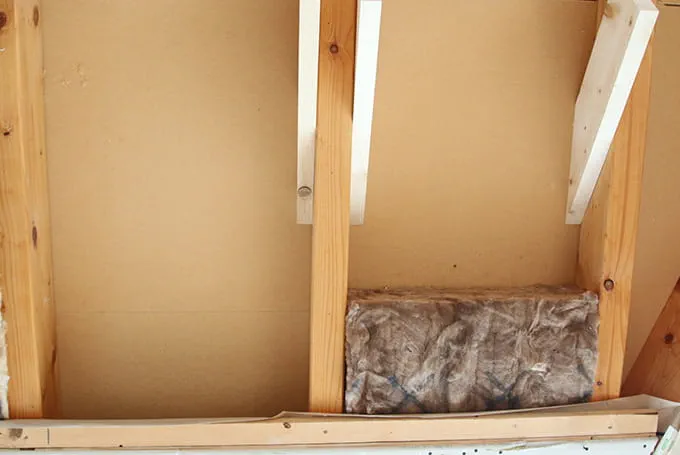

Kattotuolien eristeiden asennuksessa täytyy varmistaa, että eriste täyttää kaikki ontelotilat. Siksi eristeen leikkaaminen oikean kokoiseksi on erittäin tärkeää. Raot eristeiden välissä johtavat vaurioihin talorakenteisiin muodostuvan kondenssiveden ja homeen takia. Sidepalkkirakenteiden ja muiden ristikkorakenneosien yhteydessä kattotuolien eristeet täytyy leikata erittäin huolellisesti. ISC-sahalla saat leikattua myös tällaisten asennuskohtien eristeet nopeasti ja helposti sopivan kokoisiksi.
Materiaalilista
- Laudan- tai pahvinpala (=kattoparrun korkeus) sapluunaa varten
Koneet/tarvikkeet
Valmistelu-/säätötyöt
-

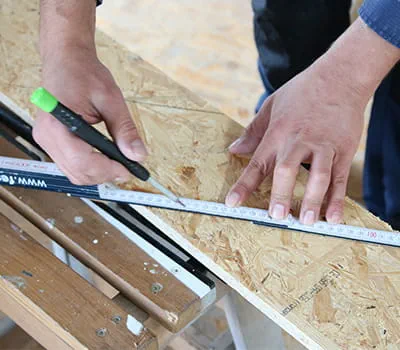

Sapluunan valmistaminen
Leikkaa lauta (tässä OSB) tai pahvi kattoparrun levyiseksi (tai kattotuolin eristeen levyiseksi). Merkitse tämän jälkeen sidepalkki.
-

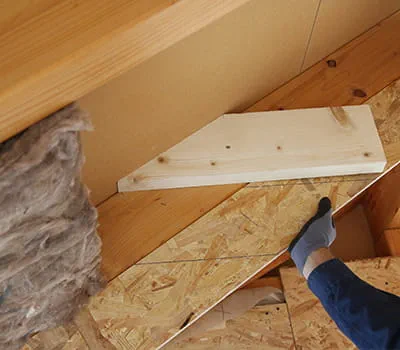

Sapluuna sidepalkin kohdan leikkaamiseen
Sidepalkin leveys on merkitty sapluunaan.
-
Sapluunan leikkaaminen
Leikkaa yläpää irti sahalla.
-

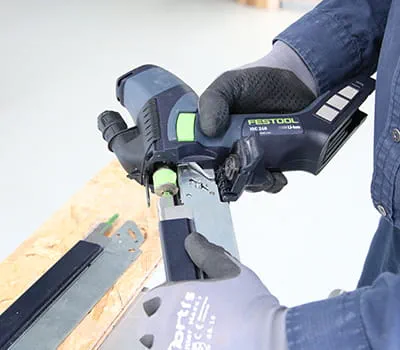

Terävarusteen vaihtaminen
Kattotuolin eristeen viistoon sahaamiseen täytyy tarvittaessa käyttää pitempää terävarustetta. Vaihda tarvittaessa terävaruste käyttöohjeiden mukaan.
Menettelyohjeet
-
Ristikkorakenteen leveyden mittaaminen
Mittaa ristikkorakenteen leveys ja lisää mittavara paremman kiinnittymisen takaamiseksi (tässä 1 cm).
-

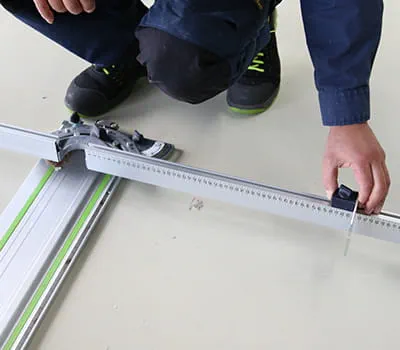

Leveyden säätäminen kulmaohjaimeen
Voit katsoa halutun mitan asteikosta ja lukita kyseisen säädön.
-

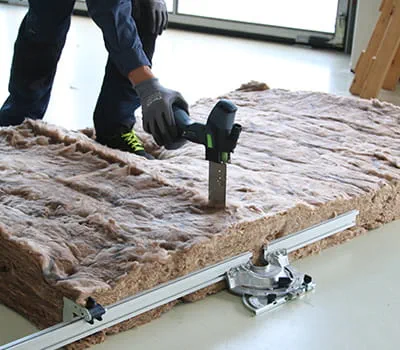

Kattotuolien eristeiden leikkaaminen
Aseta eriste ohjainvastetta vasten ja leikkaa eriste ISC:n ja ohjainkiskon kelkan avulla.
-

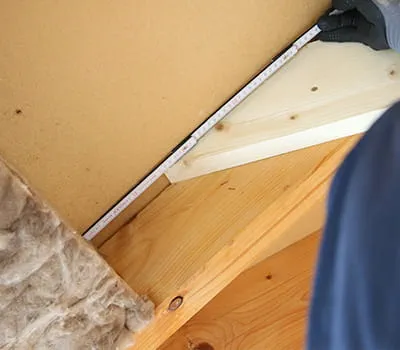

Sidepalkin jäännösvälin mittaaminen
-
Jäännösvälin merkitseminen sapluunaan
-

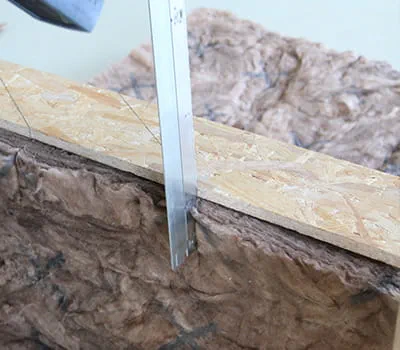

Sapluunoiden asettaminen ja kattotuolin eristeen leikkaaminen
Tässä leikkaus tehdään suoraan kattotuolin eristeeseen sapluunoiden kohdistusmerkinnän kopioimiseksi. Valinnaisesti voit käyttää merkintään myös tussia (Edding) – näin leikkaamista ei enää tarvita.
-

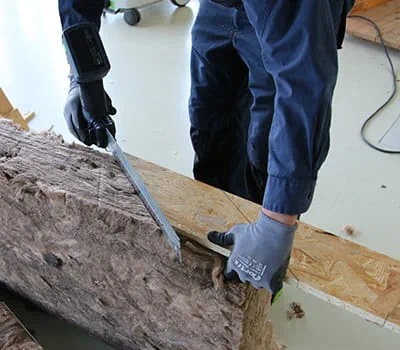

Asettaminen viistoleikkaamista varten
Sapluunan voi asettaa myös viistoleikkaamiseen.
-

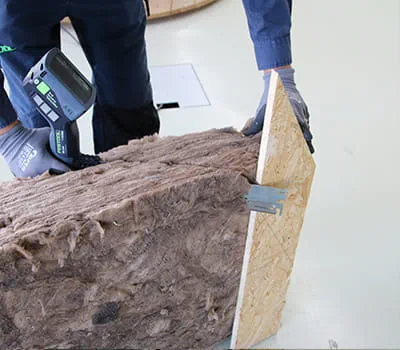

Viistoleikkauksen suorittaminen
Sapluunaa voi käyttää leikkaamisen ohjaimena.
-

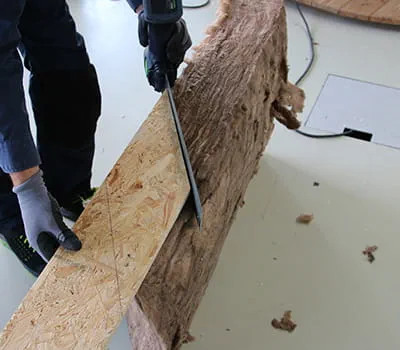

Sidepalkkiaukko
Tämän jälkeen vastakappaleeseen leikataan aukko sidepalkkeja varten. Tässäkin sapluunaa voi käyttää asettamiseen.
-

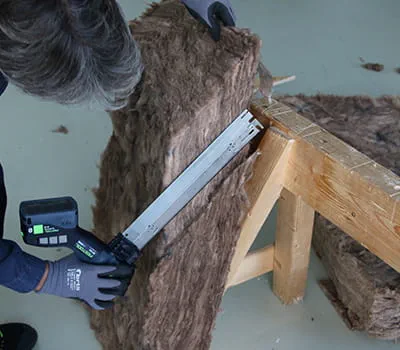

Sidepalkkiaukko
Leikkaa ISC-sahalla aukko vapaakätisesti.
-

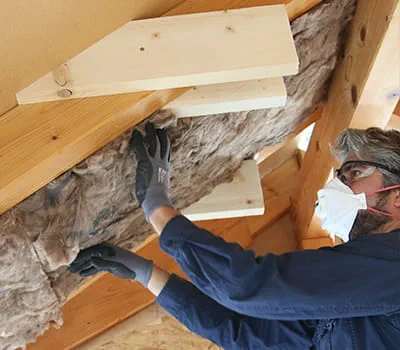

Asennus, osa 1
Kattotuolin eristeen leikkaamisen jälkeen voit asentaa leikkaamasi oikean kokoiset osat.
-

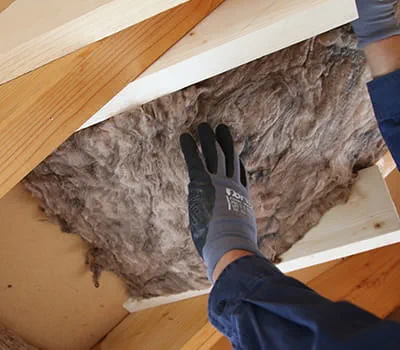

Asennus, osa 2
Kattotuolin eristeen leikkaamisen jälkeen voit asentaa leikkaamasi oikean kokoiset osat.
-
