Pitkittäisliitokset osien vaihtoon tai kynnyksen tai kantopalkin pidentämiseen
Kuvaus
Palkit voi liittää pitkittäin oikeita työvälineitä käyttämällä. Kun kyseessä on puupalkin osittainen vaihto vanhassa rakennuksessa, menettely puupalkkien pitkittäisissä liitoksissa riippuu tietysti paljon paikallisista olosuhteista, käytettävissä olevasta tilasta ja puupalkkien läpimitasta. Tässä käyttökohde-esimerkissä esitellään uuden liitoksen tilanne. Käyttökohde-esimerkki selittää tarkasti vaihe vaiheelta pitkittäisliitoksen valmistamisen, joka sisältää liitoksen sahaamisen, hammastamisen ja kierrepulttien asentamisen. Työssä käytetään pääasiassa erilaisia käsipyörösahoja.
Materiaalilista
- 12x20cm puupalkkeja
- Kierretankoja tai kierrepultteja
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-

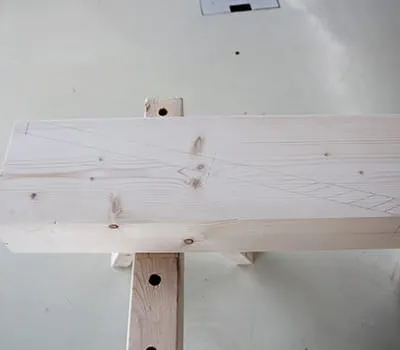

Puupalkkien merkitsiminen
Ennen palkkien pitkittäistä liittämistä täytyy tehdä ensin puupalkkien merkintä. Viiston hakaliitoksen versio riippuu puupalkin paksuudesta. Pitkittäiseksi limityspituudeksi valittiin kolminkertainen puupalkin paksuus (3xh). Hammastussyvyydeksi tehtiin 3 cm.
Menettelyohjeet
-

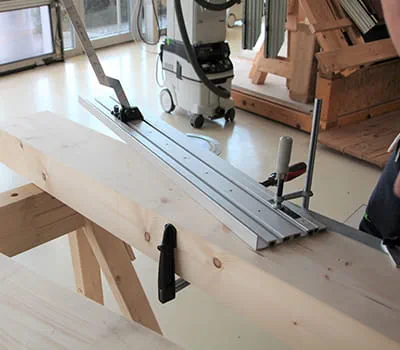

Ohjainkiskon lukitseminen pitkittäisliitoksen tekemiseen
Kun kulmaohjain on kohdistettu, sen asento voidaan lukita ruuvipuristimilla.
-

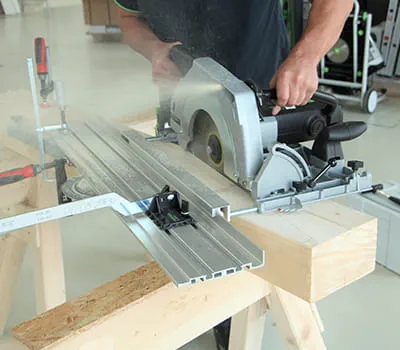

Sahaaminen käsipyörösahalla
Sitten voidaan tehdä sahaus käsipyörösahalla. Toista toimenpide vastakappaleen kanssa.
-
Pitkittäissahauksen viimeistely

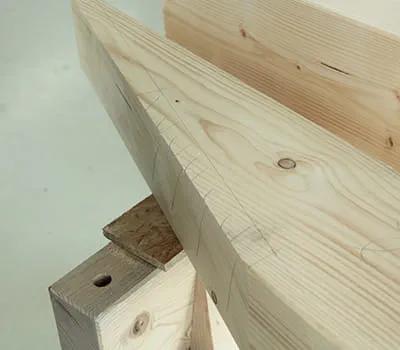

Valmis pala
-

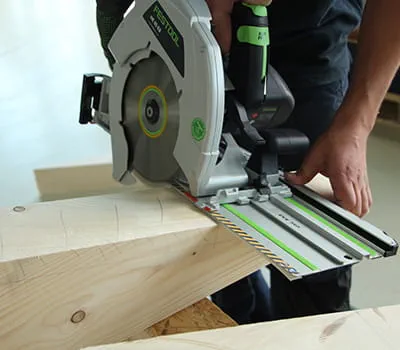

Hammastuksen valmistaminen

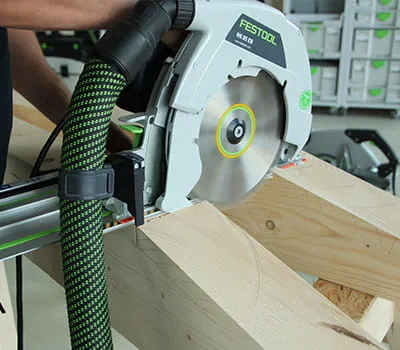

Hammastuksen valmistamiseksi tehdään ensin rajalinjojen sahaukset. Tämän voi tehdä helposti käsipyörösahalla ja katkaisukiskolla. Säädä sitä varten asiaankuuluva sahaussyvyys, aseta työkalu viivan kohdalle ja sahaa ura.
-
Hammastuksen valmistaminen
Sahaus keskiakselin kohdalle
-

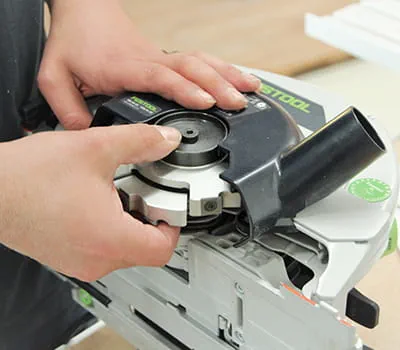

Säädettävän urajyrsimen asentaminen käsipyörösahaan
Säädettävän urajyrsimen kanssa hammastuksen keskialueen saa työstettyä nopeasti. Sitä varten sahanterä täytyy irrottaa ja säädettävä urajyrsin asennetaan paikalleen käyttöohjeiden mukaan. Tässä valittiin maksimaalinen 25 mm:n jyrsintäsyvyys.
-

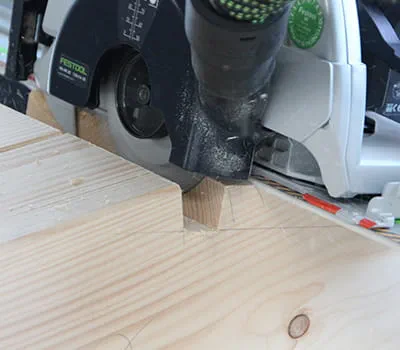

Hammastuksen jyrsiminen
Jyrsintäsyvyyden säätämisen jälkeen voidaan jyrsiä hammastus katkaisukiskon avulla. Näkyviin jäävien liitosten yhteydessä on suositeltavaa kiinnittää roskapuupala repeytymisen minimoimiseksi.
-
Hammastuksen viimeistely

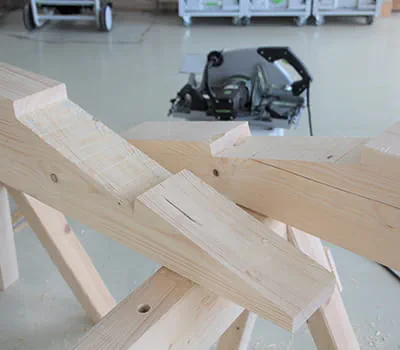

Valmis hammastus
-
Asentaminen

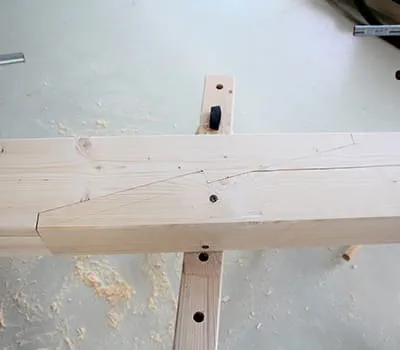

Sitten molemmat osa voidaan asentaa.
-

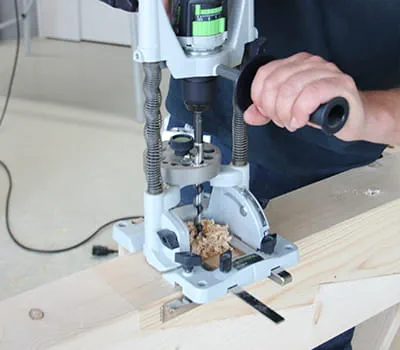

Tappiliitoksen reiän poraaminen porajalustan kanssa
Kirvesmiehen poratelineeseen kiinnitetyllä akkuruuvivääntimellä voi porata tarvittavat reiät.
-
Toinen porausvaihe

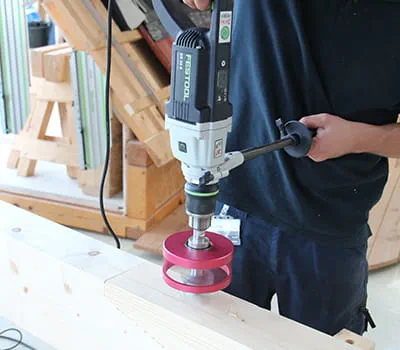

Lisäksi syvyydenrajoittimella varustetulla sylinteriporanterällä porataan reiät aluslevyjä varten.
-

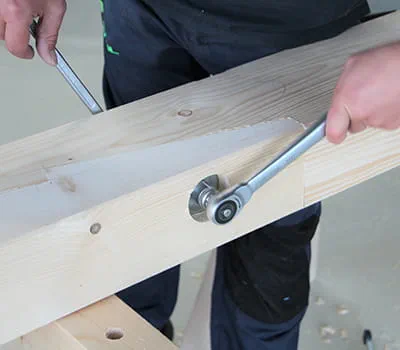

Kierrepulttien asentaminen
Sitten kierrepultit asennetaan ja kiristetään.
-
Merkintöjen poistaminen

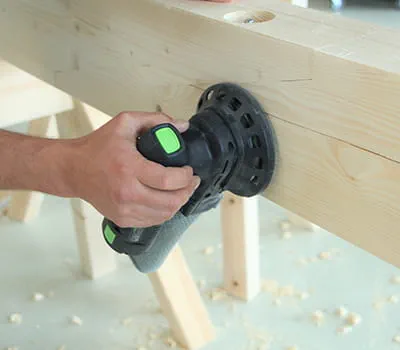

Valinannaisesti puupalkkien pitkittäisliitoksen työstöalueen lyijykynämerkinnät voi hioa pois akkuhiomakoneella.
-

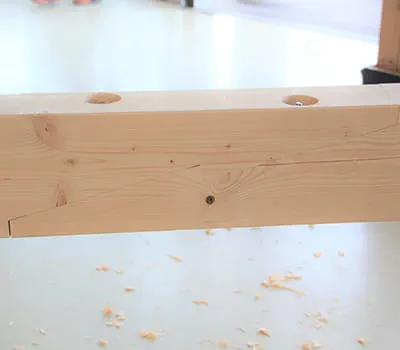

Valmis liitos
Palkkien pitkittäsliitos on luja ja siisti.
-
