Tuplasidepalkkirakenteen loveaminen

Tässä käyttökohde-esimerkissä on näytetty tuplasidepalkkirakenteen parrunpään työstäminen.
Lovetuilla parruilla toteutetut tuplasidepalkkirakenteet ovat tukevia liitoksia, joita käytetään esim. autokatosten rakentamisessa.

    Kuvaus

    Sidepalkkirakenteen loveamista käytetään usein kuorman tuentaan ja kantavan rakenteen kokoamisen helpottamiseksi.
    Tässä käyttökohde-esimerkissä sahaamiseen ja parrujen loveamiseen käytetään HK 85:tä säädettävän urajyrsimen kanssa.

    Materiaalilista

    • 16x16 cm parruja
    • 8x16 cm puupalkkeja tuplasidepalkeiksi

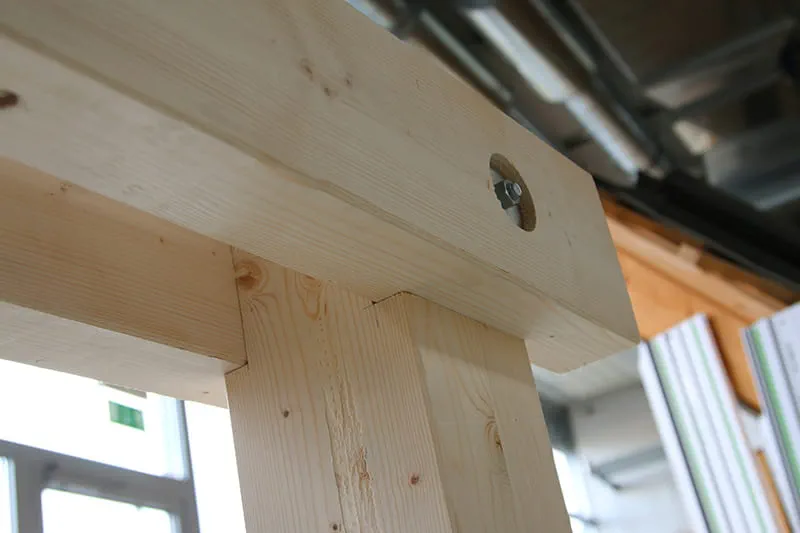

    Valmis tuplasidepalkkirakenne

    Koneet/tarvikkeet

    Vaihtoehtoiset koneet

    Valmistelu-/säätötyöt

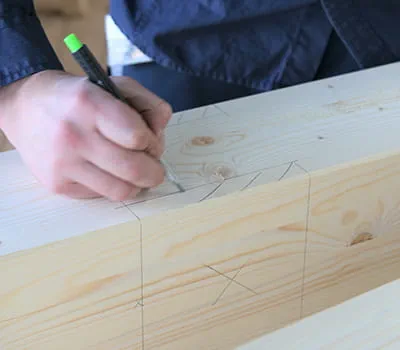

    • Tee parrunpäiden työstömerkinnät. Loveamissyvyys on tässä esimerkissä 25 mm. Parrunpään katkaisukohdan tulisi olla sidepalkkien yläreunaa alempana (tässä -0,5 cm) puumateriaalin mahdollisen kutistumisen takia.

      +
      Tee parrunpäiden työstömerkinnät.

    Menettelyohjeet

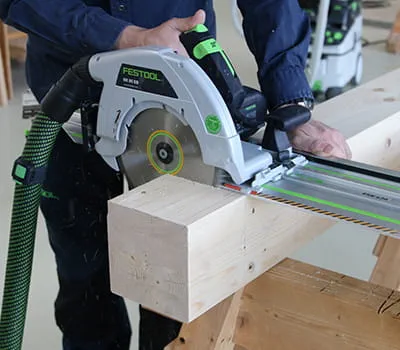

    • Katkaise parrunpäät katkaisukiskon ja HK 85:n avulla. Katkaisu täytyy tehdä kaksivaiheisesti.

      +
      Parrunpäiden katkaisu katkaisukiskon ja HK 85:n avulla

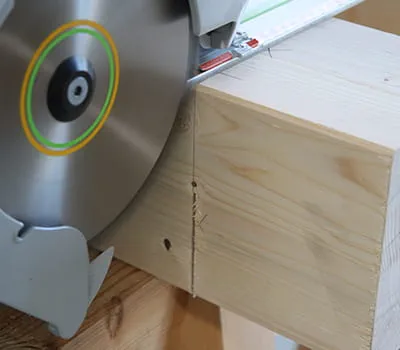

    • Käännä parru ja suorita toinen sahaus. Katkaisukiskon avulla pääset hyvään tulokseen nopeasti ja helposti, myös erittäin paksujen puuparrujen sahauksessa.

      +
      Parrun kääntäminen ja toisen sahauksen suorittaminen

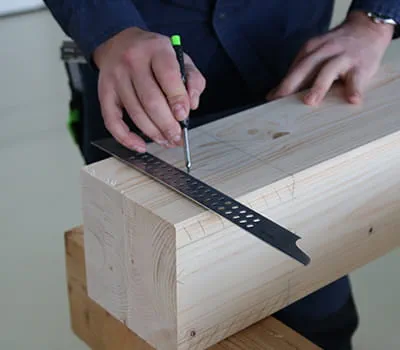

    • Reiän paikan merkintä

      Tälle liitokselle porataan reikä (14 mm) pulttikiinnitystä varten.

      +
      Reiän paikan merkintä

    • Reikien nopeaa ja suoraa poraamista varten kannattaa käyttää Festool-porausjalustaa ja akkuruuvinväännintä tai verkkovirtakäyttöistä porakonetta.

      +
      Reikien nopea ja suora poraaminen

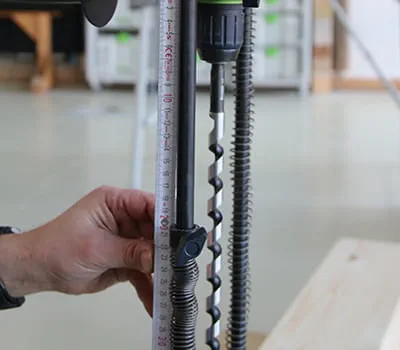

    • Poraussyvyyden voi säätää porausjalustan syvyydenrajoittimen ja ohjaustangon avulla.

      +
      Poraussyvyyden säätäminen

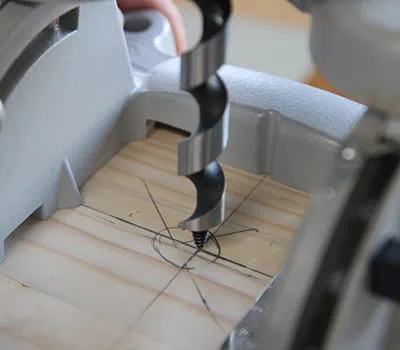

    • Porausjalustan akselimerkinnät helpottavat porausjalustan kohdistamista.

      +
      Porausjalustan kohdistaminen

    • Sarjaporauksia varten kannattaa säätää suuntausohjaimet. Ohjainpuolen halutun etäisyyden voi lukea akselin merkintäosoittimesta ja lukita vastaavasti.

      +
      Suuntausohjaimien säätäminen

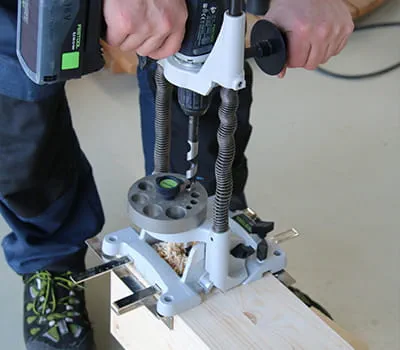

    • Reikien poraaminen

      +
      Reikien poraaminen

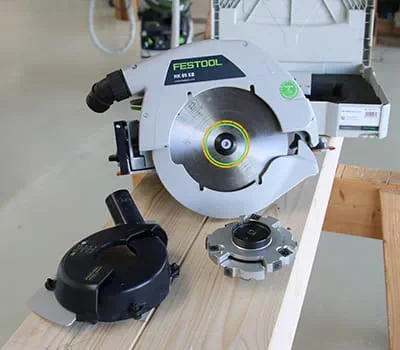

    • Loveamista varten HK 85 varustetaan säädettävällä lovijyrsimellä

      +
      HK 85 säädettävän lovijyrsimen kanssa

    • +

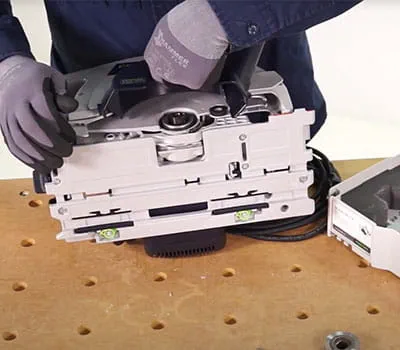

      Säädettävä urajyrsimen asentaminen

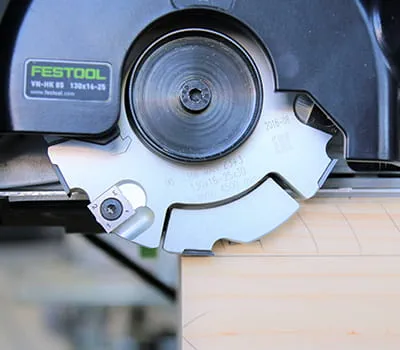

    • Säädä jyrsintäsyvyys haluttuun syvyyteen. Suosittelemme tekemään tarkistuksen merkityssä kohdassa. Maks. jyrsintäsyvyys kiskon kanssa on n. 32 mm

      +
      Säädä jyrsintäsyvyys haluttuun syvyyteen.

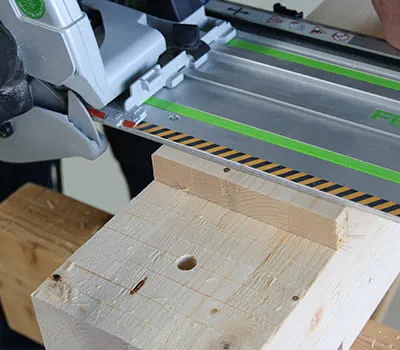

    • Suorita jyrsintä useampaan kertaan halutun loven tekemiseksi.
      Vihje: Jotta saisit vältettyä repeytymisen viimeisen jyrsintäkerran yhteydessä, suosittelemme leikkaamaan puukuidut merkinnän kohdalla taltalla.



      +
      Jyrsintä useampaan kertaan

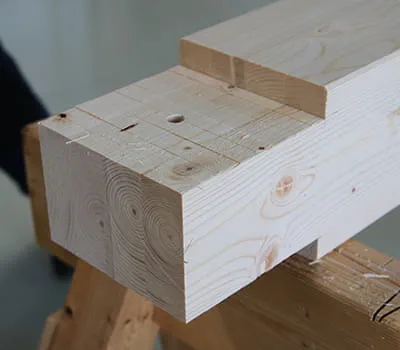

    • Valmiiksi työstetty parrunpää

      +
      Valmiiksi työstetty parrunpää

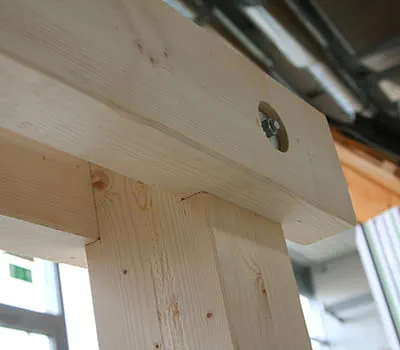

    • Asenna valmistellut sidepalkit asiaankuuluvien reikien avulla.

      +
      Valmisteltujen sidepalkkien asentaminen asiaankuuluvien reikien avulla

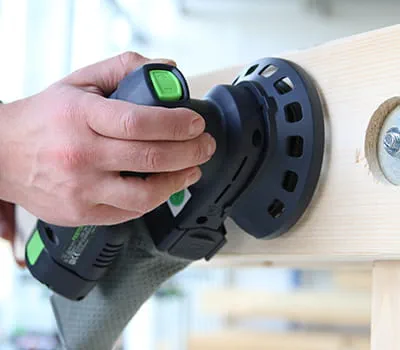

    • Usein puurakenteen kokoamisen jälkeen huomataan epäsiistejä kohtia, jotka tulee poistaa hiomalla. Akkuepäkeskohiomakone on erinomainen työväline lopussa tehtävään pienten likatahrojen ja lyijykynämerkintöjen poistamiseen.

      +
      Valmisteltujen sidepalkkien asentaminen asiaankuuluvien reikien avulla
