Lohenpyrstöliitoksilla valmistettavan tukipukin rakentaminen itse
Kuvaus

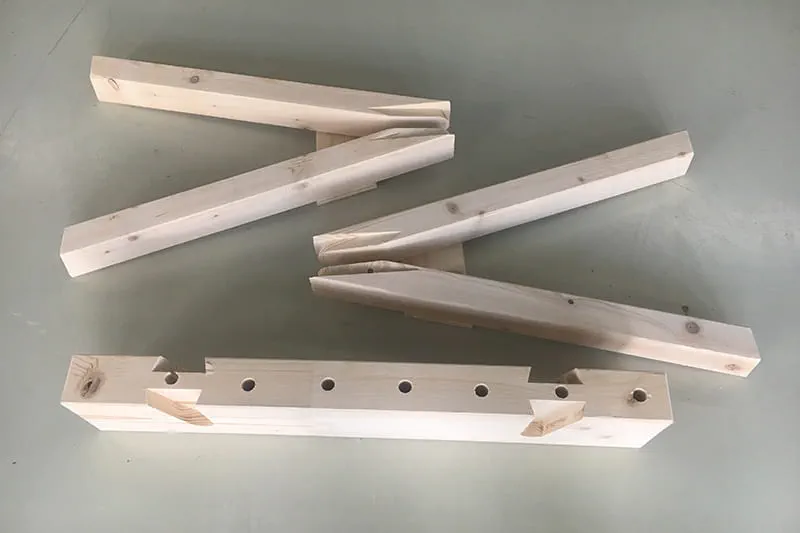

Kaltevilla jaloilla varustetut tukipukit ovat erittäin tukevia ja pystyvät kannattamaan suuria kuormia. Ne vievät kuitenkin paljon tilaa kuljetusajoneuvossa. Lohenpyrstöliitosten käyttäminen mahdollistaa purkamisen ja tilaasäästävän kuljetuksen pukin tukevuutta vaarantamatta.
Materiaalilista
Kahden pukin rakentamiseen tarvitaan:
- Puuparru, 80x160, pituus 2 m, 1 kpl
- Puiset jalat, 60x80, pituus 2 m, 4 kpl
- Liitospala, 19 mm 3-kerroslevy, 120x300mm, 4 kpl
- Ruuvit, 5,0x50mm, 16 kpl
Koneet/tarvikkeet
Valmistelu-/säätötyöt
-

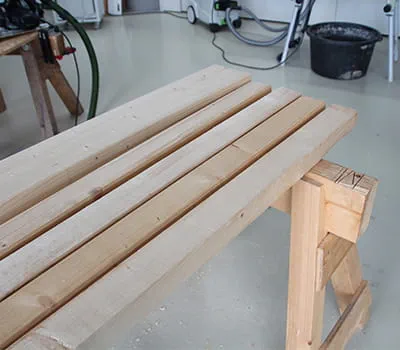

Materiaalin valmistelu
Tässä piirutustuksessa näytetyt materiaalit riittävät kahden tukipukin rakentamiseen.
-

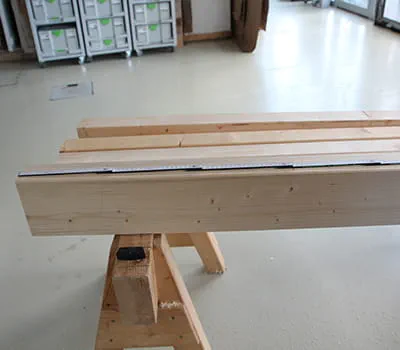

Parrujen merkitseminen
Tässä ohjeessa rakennetut tukipukit ovat kokonaispituudeltaan 90 cm. Piirrä kulloinkin 20 cm etäisyydellä päistä akselimerkki jalkojen paikkaa varten. Tällöin kahta parrua käsitellään yhtenä kappaleena, jotta yksittäisosat saadaan kiinnitettyä helpommin ja paremmin.
-

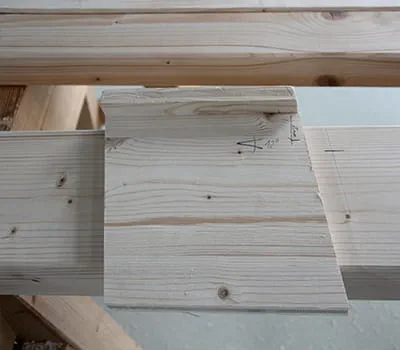

Parrujen merkitseminen lohenpyrstöliitoksen jyrsintää varten
Jalat asetetaan 12°:n kulmaan. Parrujen merkitsemisen helpottamiseksi tässä käytetään sapluunaa.
Viivan kohdalle tehdään lisäksi merkki 35 mm:n kohdalle sapluunan myöhempää asettamista varten.
Lohenpyrstöliitoksen jyrsimiseen voidaan käyttää LIGNATOOL-sapluunaa.
-

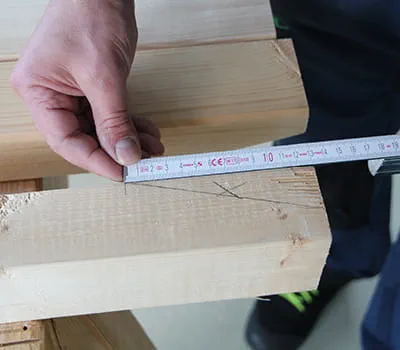

Pukin jalkojen merkitseminen
Jalkojen parrua vasten olevaan päähän tehdään 15°:n viiste. Sitä varten jalat merkitään vastaavasti. Pintaan piirretään kiila, jonka reunapituus on 13x3,5 cm.
Menettelyohjeet
-
Pukin jalkojen sahaaminen

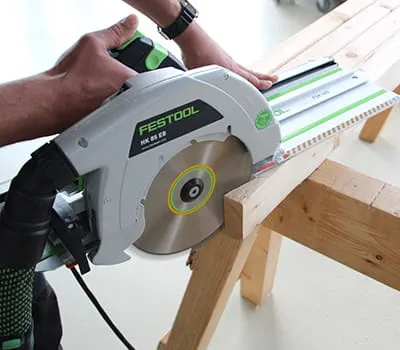

Kaikki jalat (6x8cm) sahataan käsipyörösahan ja asennetun katkaisukiskon kanssa. Kuten parrujen yhteydessä, myös tässä kahta jalkaa käsitellään yhtenä kappaleena.
-

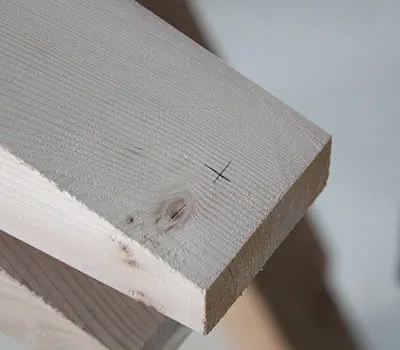

Lohenpyrstöliitosten tappien merkintä pukin jalkojen sahauspintaan
Tässä keskellä 2 cm:m etäisyydellä päädystä
-

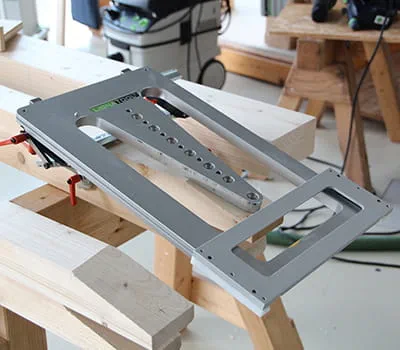

Sapluunan asettaminen
Sapluuna asetetaan ja lukitaan merkinnän kohdalle. Lisätietoja LIGNATOOL-järjestelmästä saat tästä: www.lignatool.at
-

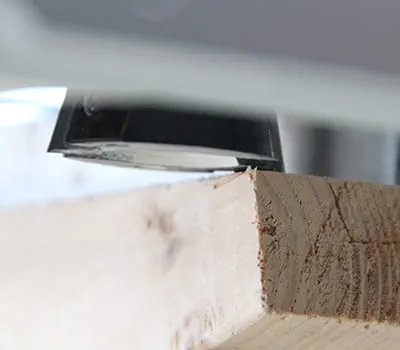

Yläjyrsimen syvyyden säätäminen
Aseta ja lukitse jyrsin materiaalin yläreunaan.
-

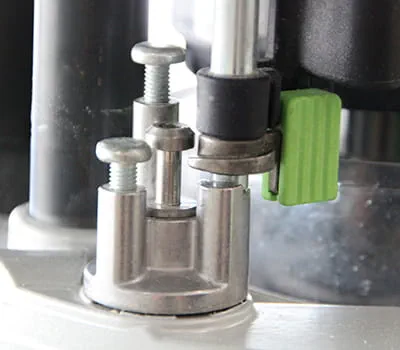

Porrasrajoittimen kääntäminen alimpaan asentoon
Tässä asennossa lukituksen voi aktivoida myöhemmin, jotta pohjalevyn saa kytkettyä jyrsinyksikköön.
-

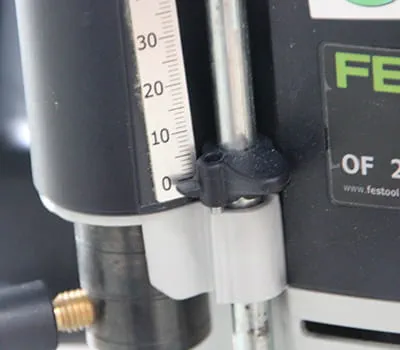

Aseta syvyydenrajoittimen osoitin nollaan.
-

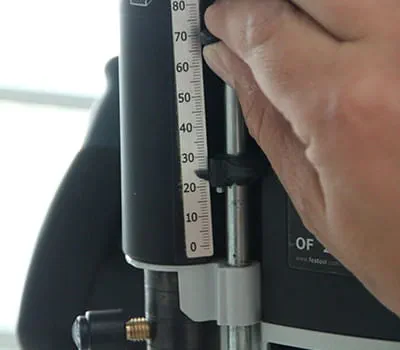

Jyrsintäsyvyyden säätäminen
Säädä syvyydenrajoitin 25 mm:n kohdalle ja lukitse syvyydenrajoitin.
-

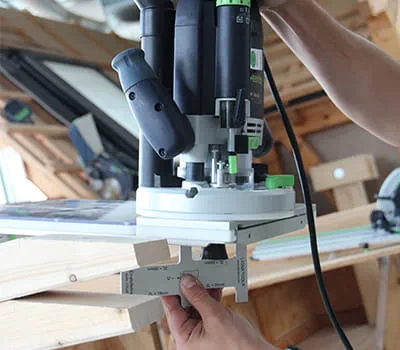

Syvyyden säätäminen
Aseta yläjyrsin säädettyyn syvyyteen ja aktivoi syvyydenrajoittimen ja porrasrajoittimen kytkennän epäkesko. Avaa sen jälkeen kahvassa oleva jyrsintäsyvyyden lukitsin. Sitten voi säätää kätevästi tarkan syvyyden tulkin ja hienosäätimen avulla.
-

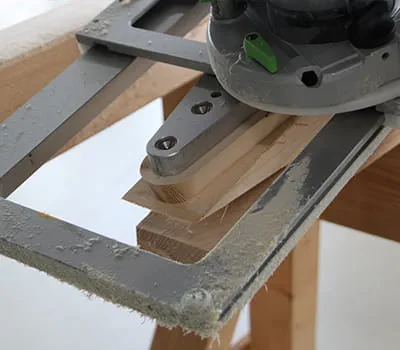

Lohenpyrstöliitoksen jyrsiminen
Jyrsi kaikki jalat.
-

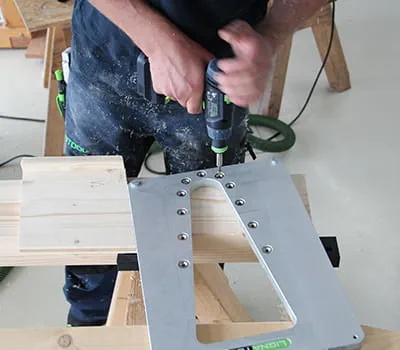

Aseta sapluuna parrua vasten tapinreiän jyrsimiseksi
Kohdista ja lukitse jyrsintäsapluuna.
-

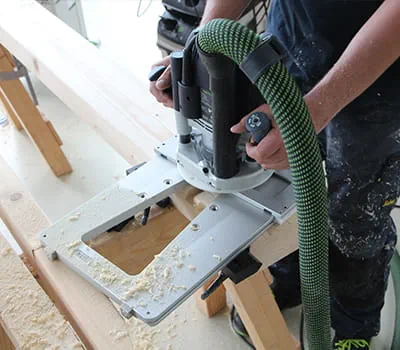

Parrujen jyrsiminen
Jyrsintä tehdään ennestään säädetyllä syvyydellä.
-

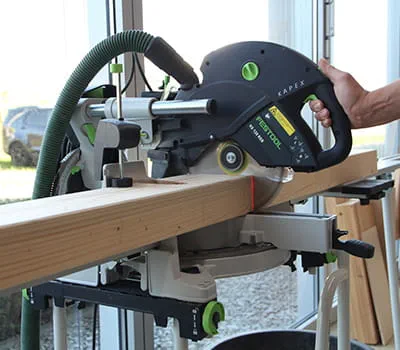

Rakenneosien katkaiseminen
Kuten jo edellä mainitsimme, parrut on suositeltavaa katkaista lopulliseen pituuteen vasta jyrsinnän jälkeen. Myös jalat katkaistaan nyt keskeltä. Jalat katkaistaan kuitenkin vasta myöhemmin tarkkaan loppupituuteen, kun pukki on asennettu.
-

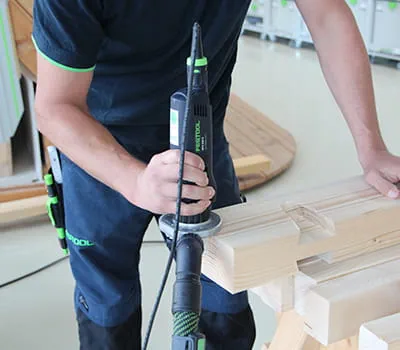

Rakenneosien viistäminen
Sopivan kokoisiksi sahatut rakenneosat voidaan sitten viistää ja tarvittaessa vielä hioa.
-
Jalkojen asentaminen
Asenna jalat ja lyö ne vasaralla tukevasti paikoilleen.
-

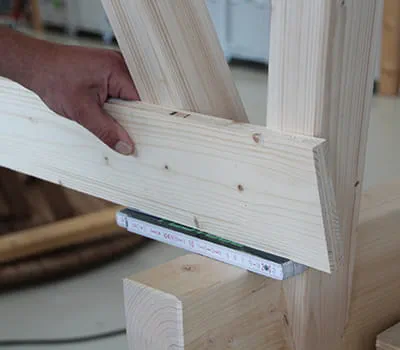

Liitospalan asettaminen ja merkitseminen
-

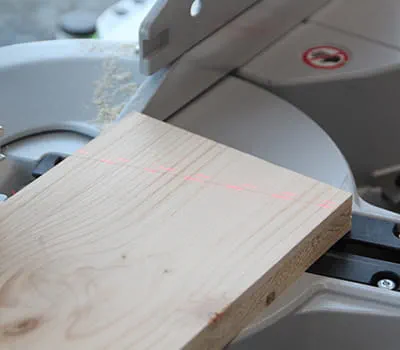

Liitospalojen sahaaminen katkaisusahalla
Lautojen kohdistaminen sahauslinjan laserilla ja sahaaminen
-

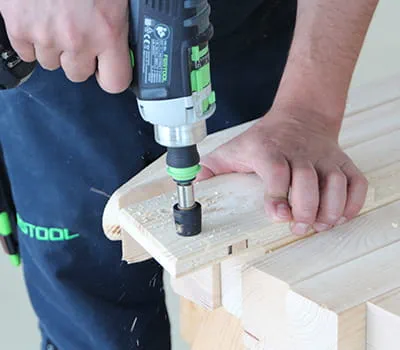

Liitospalojen reikien esiporaus
Poraa reikien paikat senkkausterällä.
-

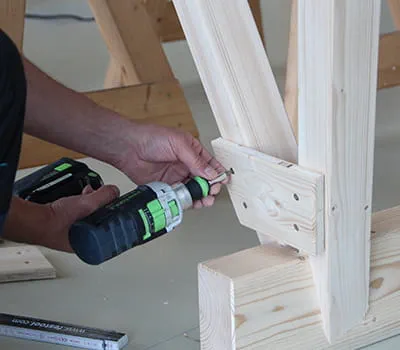

Liitospalojen asentaminen
Varmista, että jalat ovat tukevasti kiinni liitoksissa. Tärkeää: Liitospalat tulee asentaa pienellä välillä parruun nähden (tässä metrimitan leveys).
-

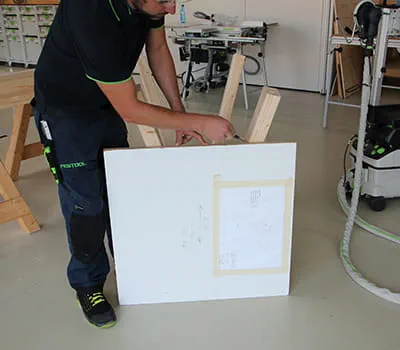

Jalkojen pituuden merkitseminen
Merkitse haluttu tukipukin korkeus levyn kanssa jalkoihin (tässä 75 cm)
-

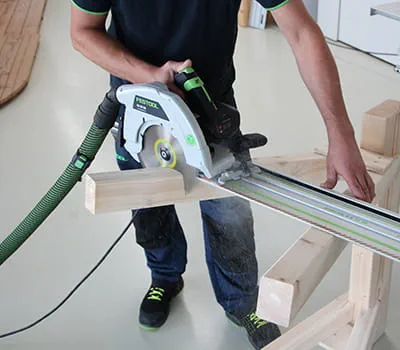

Molempien katkaiseminen käsipyörösahalla ja katkaisukiskolla
Käsipyörösahaan säädetään 12°:n kallistus. Aseta paikalleen ja sahaa poikki.
-

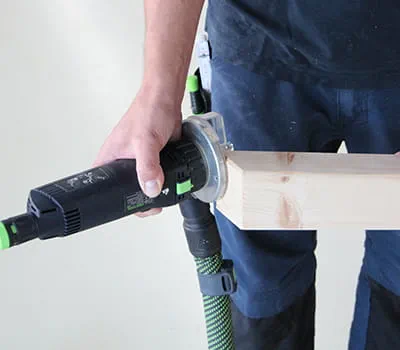

Seisontapinnan viistäminen
Sahausreunat ja myöhemmät seisontapinnat kannattaa vielä työstää reunajyrsimellä.
-

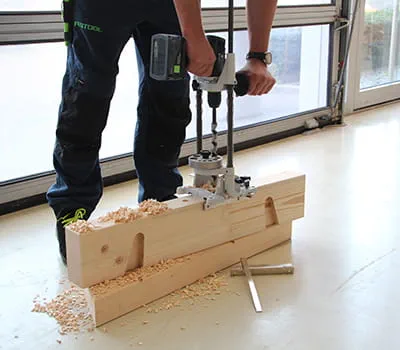

Vihje: Parrujen lisäreikien poraaminen
20 mm:n lisäreikien avulla voidaan käyttää MFT-kiinnitysjärjestelmää. Reiät kannattaa porata läpi, jotta lastut pääsevät putoamaan alas.
-
Lopputulos

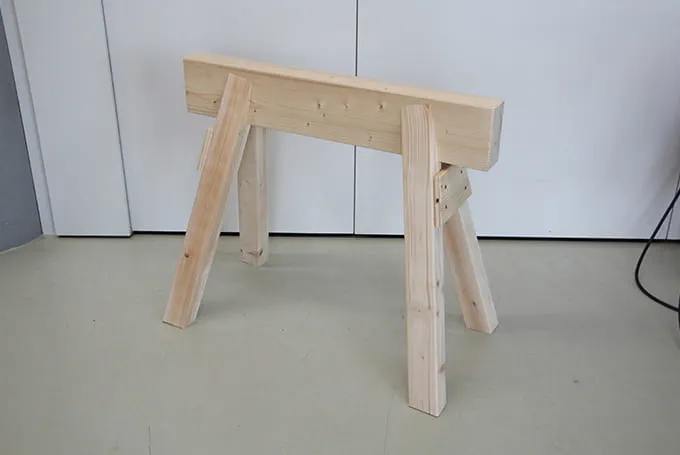

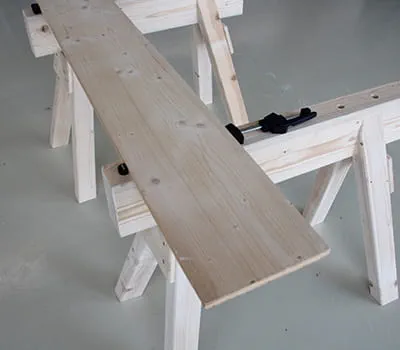

Valmiit tukipukit kiinnitetyn työkappaleen kanssa
-
