Profiilielementit LED-nauhavalaistusta varten
Ammattilaatuinen asennus sisäkattoihin ja seiniin
Miten ylipituiset LED-valonauhat voidaan asentaa ammattimaisesti? Olimme maalari Noah Stelzlen ja hänen tiiminsä mukana erikoistilauksen toteutuksessa ja dokumentoimme työvaiheet luovan ratkaisun vaiheissa oikealla työkalulla.
Tehtävä projekti: haastava valaistuskonsepti
Saksalaisen teollisuusasiakkaan päätoimipaikassa oleva rakennus halutaan muuttaa uudeksi asiakaskeskukseksi. Painopiste on innovatiivisessa valaistuskonseptissa, joka valaisee koko tilan pehmeällä, epäsuoralla valolla seinään ja kattoon upotettujen LED-valonauhojen avulla. Erityisen haasteena maalausliikkeelle ovat kattotyöt, joissa maalaritiimin pitää asentaa portaiden alueella profiilielementtejä jopa 13 metrin pituiselle matkalle.


Vaihe vaiheelta optimaaliseen ratkaisuun
Profiileille tarvittavat seinäurat on saatu tehtyä yläjyrsimellä, kun taas kattoalueen urat pitää tehdä upotussahalla. Sisäkaton mahdollisimman pitkän ja tarkan sahausuran mahdollistamiseksi Stelzle-tiimi liittää kolme ohjainkiskoa 5,70 metrin pituiseksi yhdistelmäksi ja kiinnittää sen sisäkattoon.

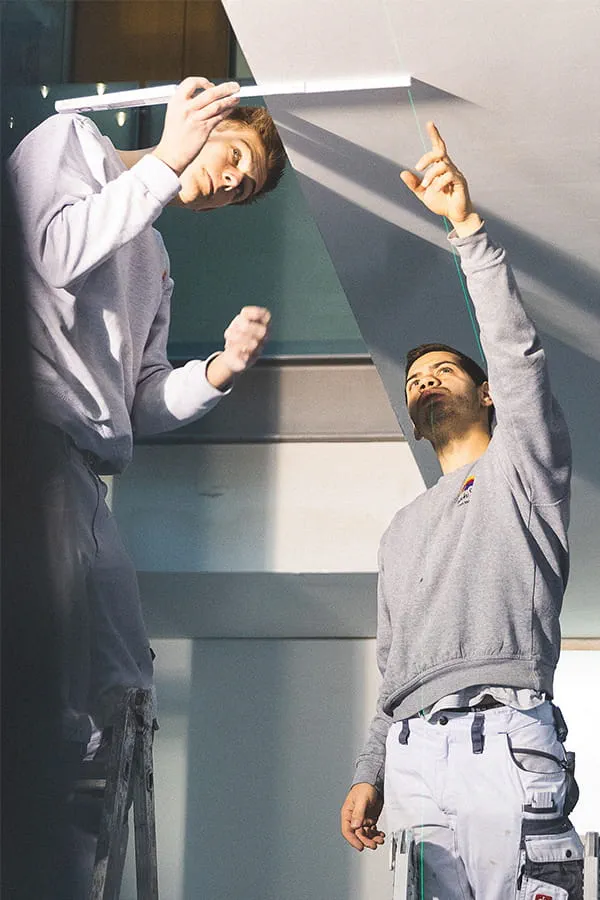

Merkintäpisteiden piirtäminen kattoon

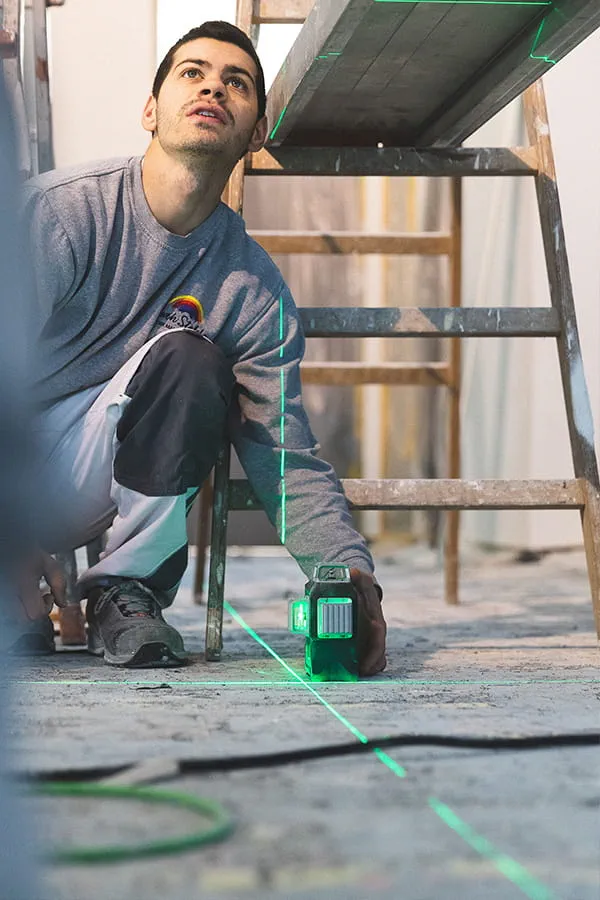

Ristiviivalaser takaa suoran leikkauslinjan

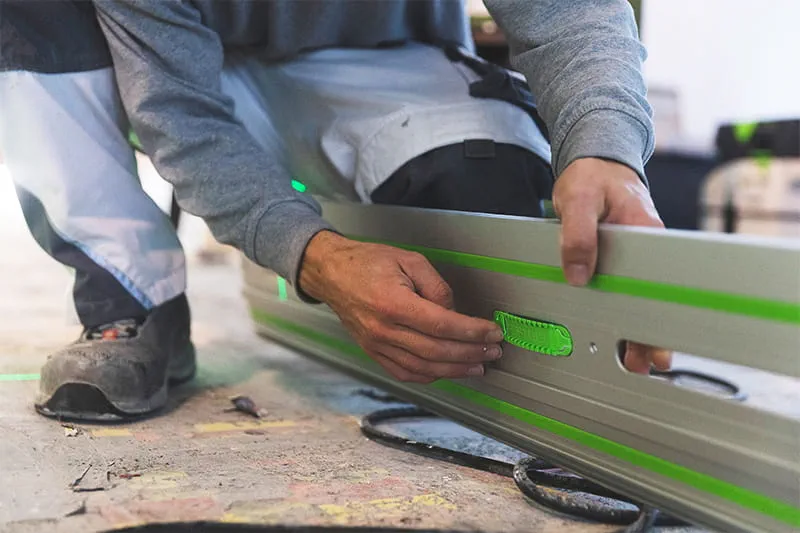

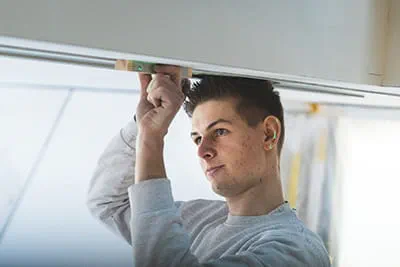

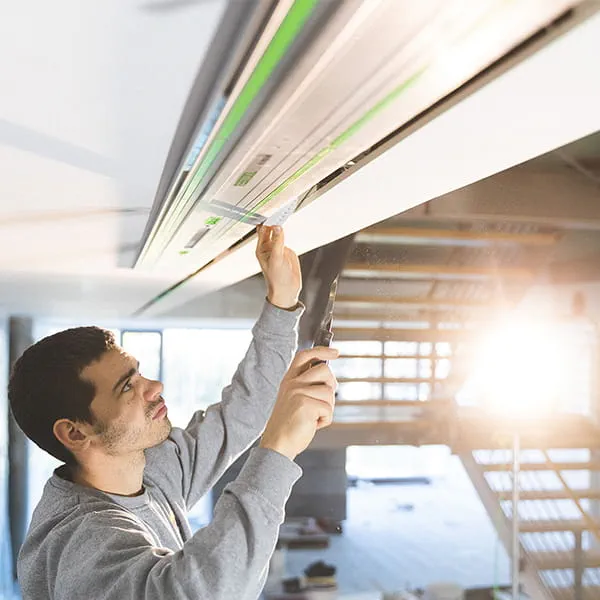

Liimatyynyjen kiinnittäminen pidennettyyn ohjauskiskoon

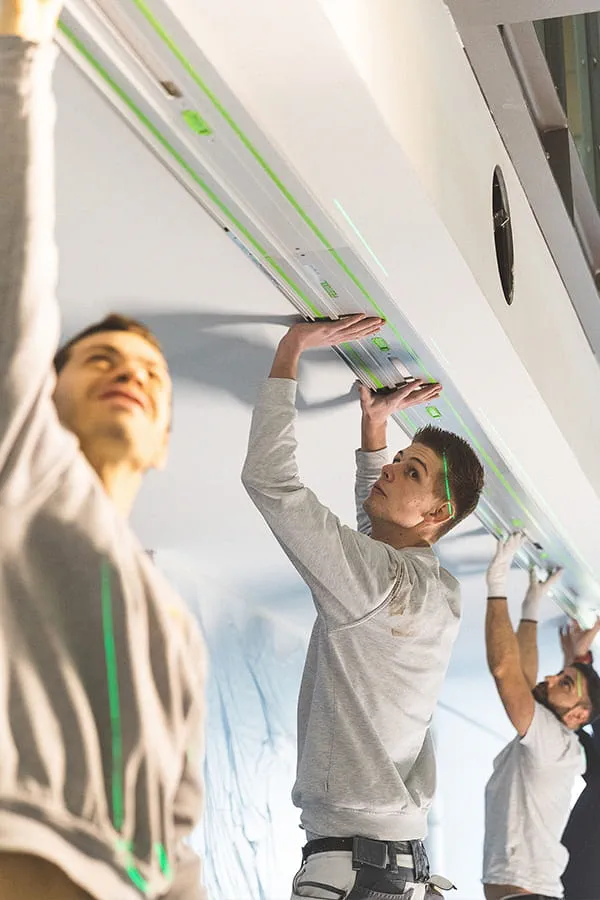

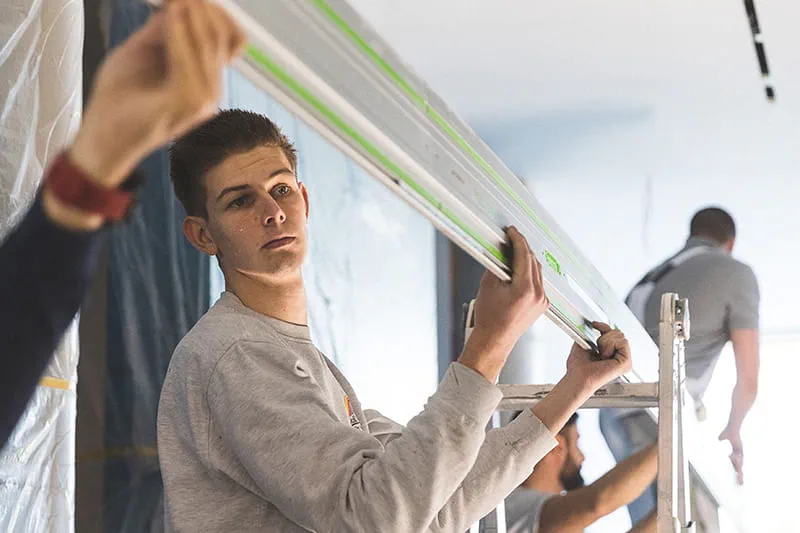

Tiimityötä ja näppäryyttä

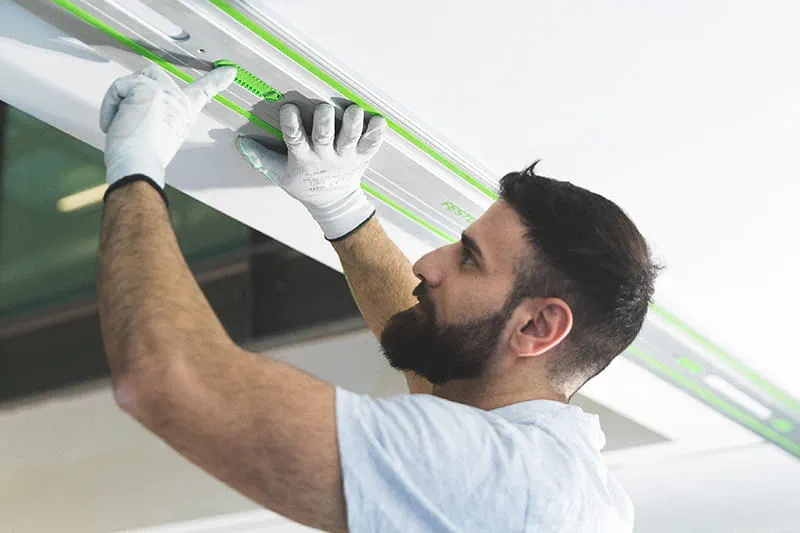

Ohjauskiskon kiinnittäminen liimatyynyjen avulla

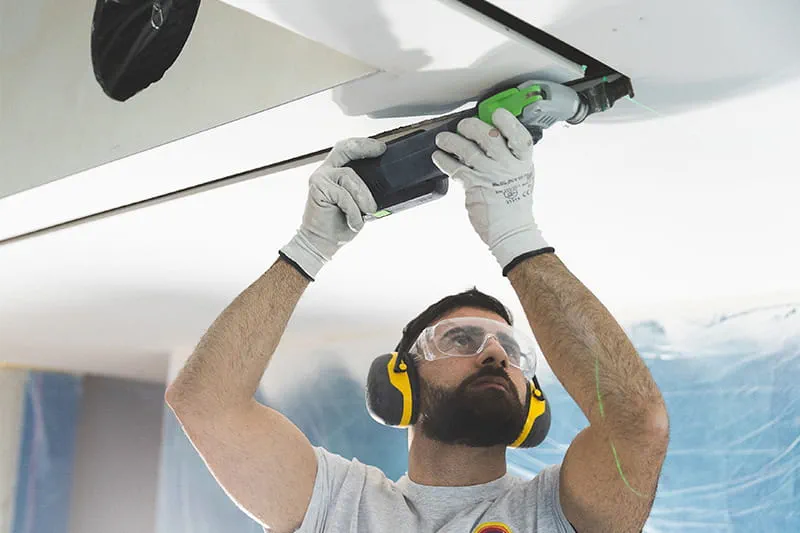

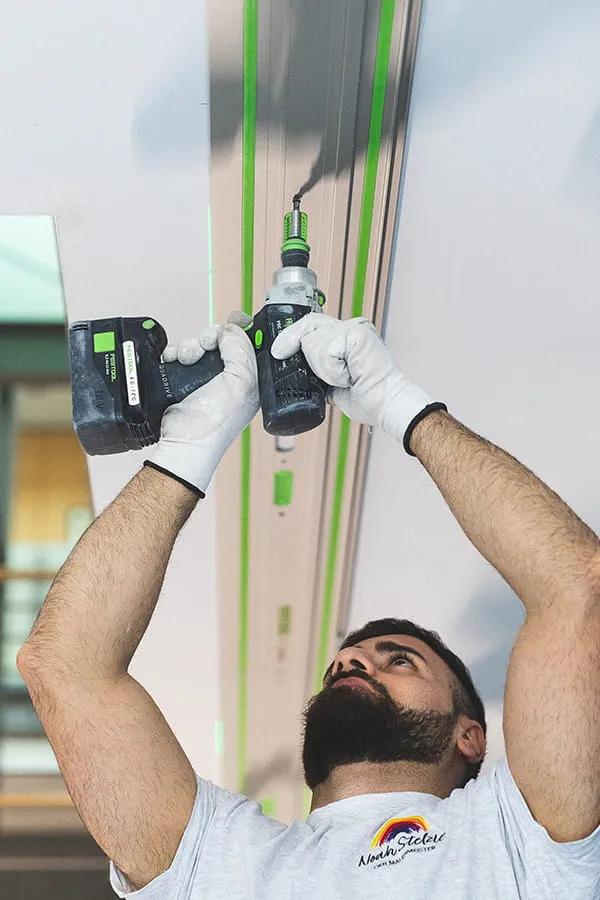

Lisäkiinnitys ruuvaamalla kattoon
1 / 1

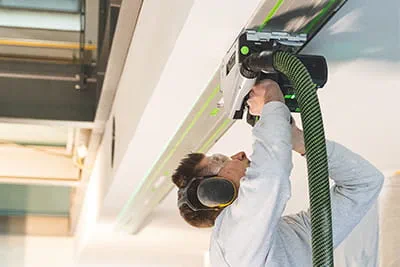

Sahaa tarkasti myös ylösalaisin
TSC 55 KEB -akku-upotussahan ja Wood Universal -sahanterän avulla ensimmäinen sahausura kulkee tarkasti ja ehdottoman suoralinjaisesti laserlinjaa ja kiinteää ohjainkiskoa pitkin. Sahauksen jälkeen asetustuki mahdollistaa kiskon tarkan siirtämisen profiilin leveyden mukaan yhdensuuntaista leikkausta varten.

Viimeistelystä täydelliseen lopputulokseen
Sahaustyöt on saatu valmiiksi ja Stelzlen poistettua materiaalin sahausurien välisestä roilosta tiimi poistaa varovasti ohjainkiskon sisäkatosta. Nurkat viimeistellään VECTURO OSC 18 -akkumonitoimityökalulla,johon on asennettu yleissahanterä USB 50/35/Bi/OSC. Sopivien mittojen tarkistuksen jälkeen maalarit pinnoittavat lopuksi koko katon ja asentavat kuivumisen jälkeen LED-valonauhojen profiililistan. Tuloksena: Uudenaikainen mutta silti hillitty valaistusratkaisu, josta asiakas ja Stelzlen tiimi ovat haltioissaan.

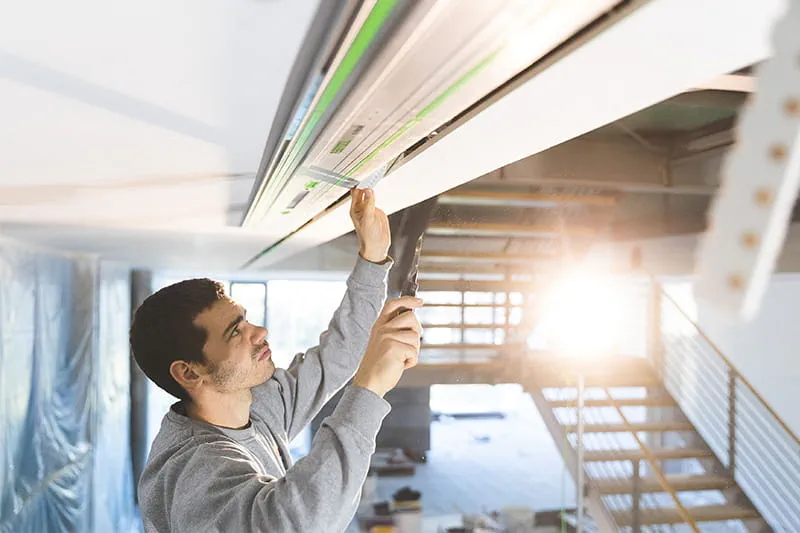

Tarkista: Onko materiaali irronnut suunnitellusti?

Pidennetyn ohjauskiskon irrottaminen

Hienosäätö kulma-alueella langattomalla oskillaattorilla.

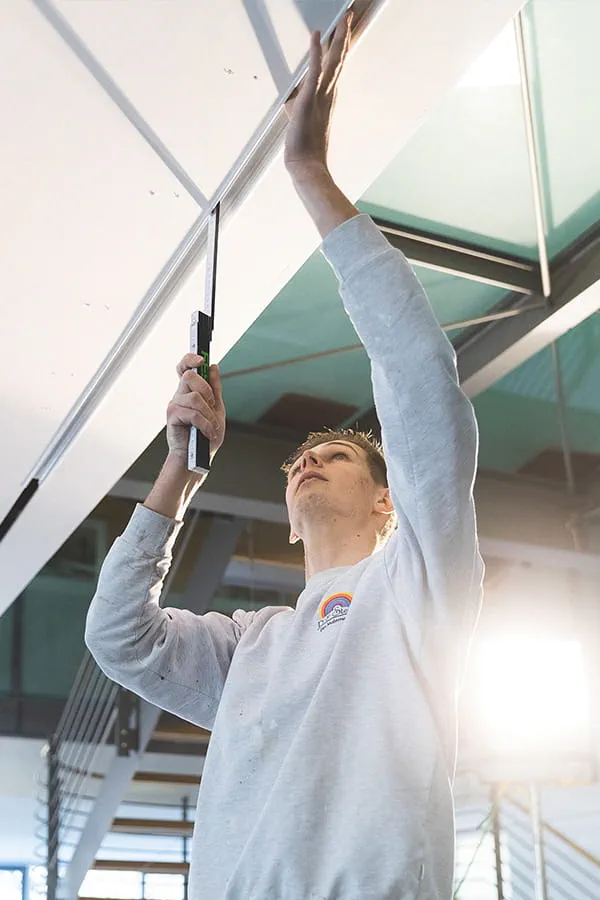

Profiilikiskon asettaminen paikalleen testausta varten

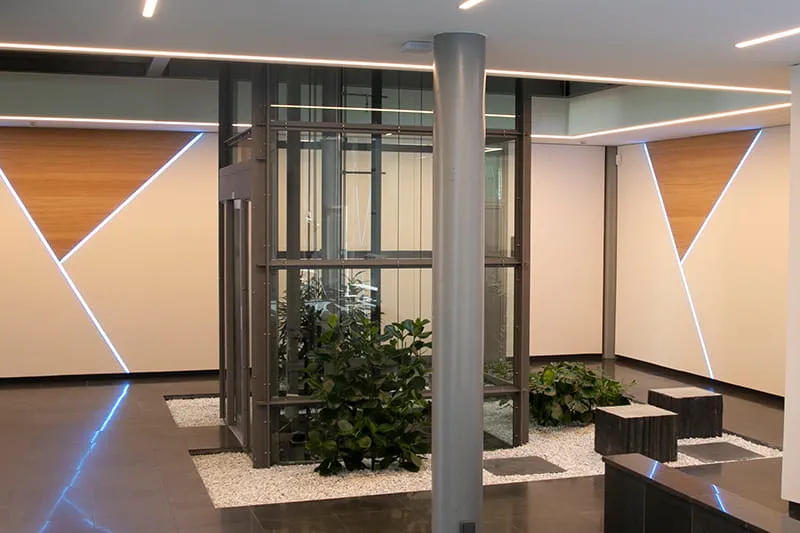

Lopputulos: Moderni ja huomaamaton valaistus
1 / 1





Työtilauksen viimeistely innovatiivisella ratkaisulla: tiimi on ylpeä onnistuneesta lopputuloksesta.
Yrityksen johtaja Noah Stelzle, Muharrem Kuyucu, Raphael Berg, Moussa Joulo (vasemmalta oikealle)
Yrityksen johtaja Noah Stelzle, Muharrem Kuyucu, Raphael Berg, Moussa Joulo (vasemmalta oikealle)
