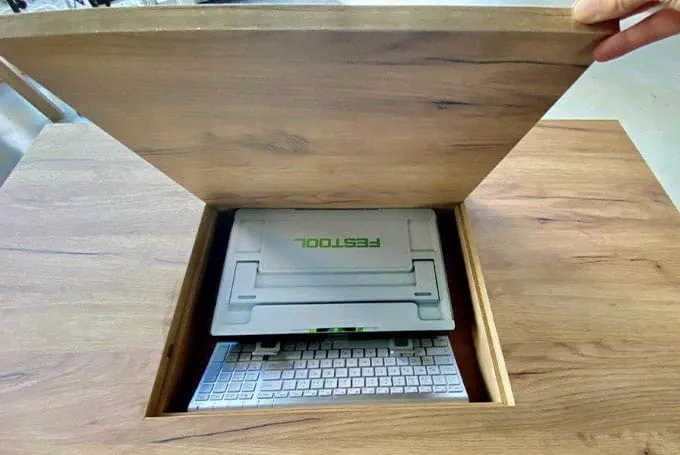

Tässä käyttökohde-esimerkissä teemme viilutetun pöytätason alle kannella suljettavan lokeron, jonne kannettavan tietokoneen voi laittaa töiden jälkeen siististi talteen niin, että pöytää voi käyttää muihinkin tarkoituksiin. Lokeroa voi käyttää muidenkin esineiden säilytyspaikkana. Koska leikattu kappale asennetaan takaisin kanneksi, ja haluamme säilyttää puupinnan syiden kuvion, sahanterän tekemän sahausuran tulee olla täysin repeilemätön. Tämä onnistuu parhaiten piirtoterällisellä upotussahalla.
Ei enää sekamelskaa kotitoimistossa

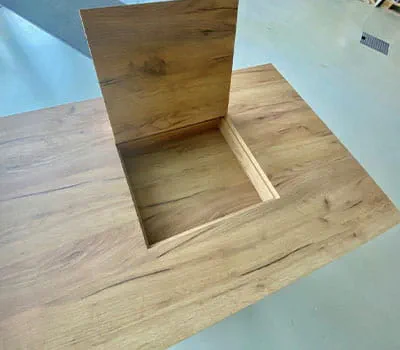

Nerokas pöydän pinnan tasainen luukku takaa hyvän järjestyksen ja joustavan käytön pöytälevyn alla olevan säilytystilan ansiosta.
Sahaa ilman leikkausuran repeilyä upotussahalla.
Kuvaus
Tilan säästämiseksi tai myös somistelutarkoituksissa pöydän sisään/alapuolelle tai seinän/seinänurkkauksen taakse voi rakentaa suhteellisen helposti säilytyslaatikon, joka on piilossa ja helposti käytettävissä. Meidän tapauksessamme asennuskohta on viilutetusta lastulevystä valmistettu pöytälevy. Tässä on tärkeää sahata levystä halutun kokoinen kappale niin, ettei se repeile kummaltakaan puolelta, koska se asennetaan takaisin luukuksi täsmälleen samaan kohtaan. Siten pinta näyttää siistiltä eikä luukkua juurikaan huomaa.
- Pöytä/pöytälevy, esim. multipleksilevy (ei vaadi reunanauhaa / ei tarvitse reunustaa)
- Pöytä/pöytälevy, esim. viilutettu lastulevy (vaatii lisäksi reunanauhan / täytyy reunustaa)
- Levymateriaalia säilytyslaatikon tekemiseen
- 2 saranaa
- Valinnaisesti terävä taltta
- Haluttaessa: lukitus, esim. magneettisuljin tai painalluksella avattava lukko
- Kannettavan tietokoneen siirrettävä teline
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-
Ensimmäiset asetukset upotussahalla tehtävään tarkkaan sahaukseen

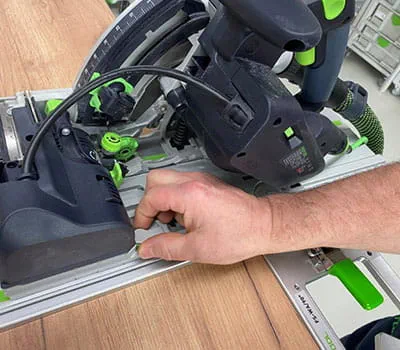

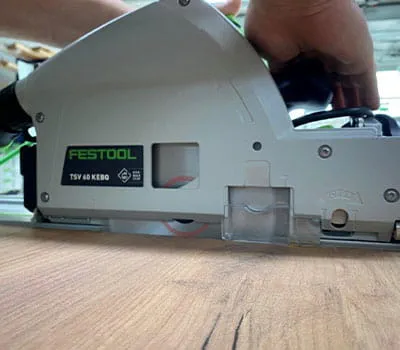

Aseta ohjainkisko merkin kohdalle. Kiinnitä ohjainkisko työtasoon kahdella pika- tai ruuvipuristimella. Aseta sitten upotussaha kiskolle ja säädä ohjaimet välyksettömästi. Kohdista piirtoterä keskelle pääsahanterään nähden sahan käyttöohjeissa kuvatulla tavalla.
-
Piirtoterän aktivoiminen
Sisäpinnan sahaamiseen tarvitaan kaksi vaihetta, jotta sahaustuloksesta saadaan erinomainen aivan kulmiin asti. Tämä tarkoittaa sitä, että ensin sahaamme piirtoterällä ja vasta toisessa vaiheessa sahaamme pääsahanterällä. Sitä varten aktivoimme ensin piirtoterän siirtämällä etuvivun asentoon "ON". Nyt piirtoterä on aktivoitu.
-
Pääsahanterän deaktivoiminen

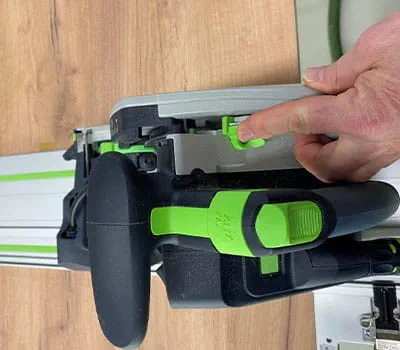

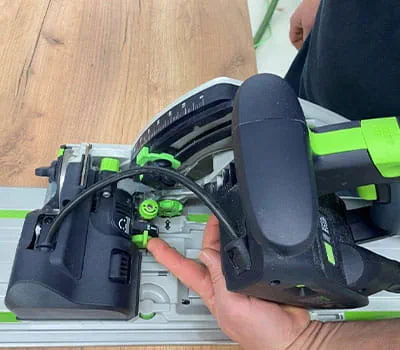

Välittömästi sen jälkeen deaktivoimme pääsahanterän lukitsemalla sahan päällä olevan vivun.
-
Ensimmäiset asetukset upotussahalla tehtävään tarkkaan sahaukseen
Aseta ohjainkisko merkin kohdalle. Kiinnitä ohjainkisko työtasoon kahdella pika- tai ruuvipuristimella. Aseta sitten upotussaha kiskolle ja säädä ohjaimet välyksettömästi. Kohdista piirtoterä keskelle pääsahanterään nähden sahan käyttöohjeissa kuvatulla tavalla.
-
Piirtoterän aktivoiminen
Sisäpinnan sahaamiseen tarvitaan kaksi vaihetta, jotta sahaustuloksesta saadaan erinomainen aivan kulmiin asti. Tämä tarkoittaa sitä, että ensin sahaamme piirtoterällä ja vasta toisessa vaiheessa sahaamme pääsahanterällä. Sitä varten aktivoimme ensin piirtoterän siirtämällä etuvivun asentoon "ON". Nyt piirtoterä on aktivoitu.
-
Pääsahanterän deaktivoiminen
Välittömästi sen jälkeen deaktivoimme pääsahanterän lukitsemalla sahan päällä olevan vivun.
Menettelyohjeet
-
Sahaaminen pääsahanterällä
Nyt sahaamme merkintäämme pitkin, jälleen terää tarkkaillen. Ikkuna takaa esteettömän näkyvyyden sahanterään, joten voimme nähdä selvästi merkinnän loppukohdan.
-

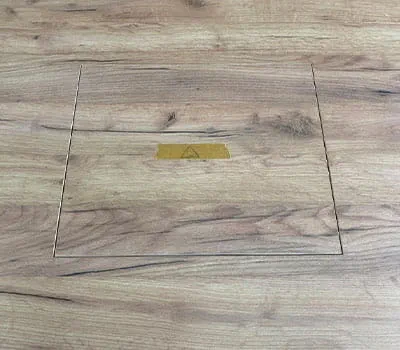

Toimenpiteet toistetaan, kunnes luukku on sahattu irti

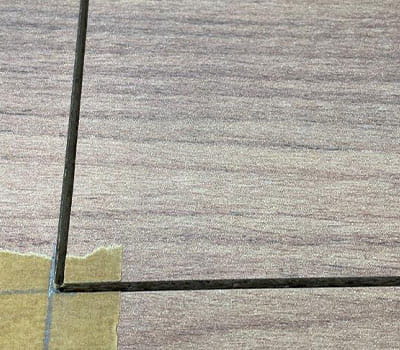

Toista yksittäiset työvaiheet jokaisessa sahausmerkinnässä (valmistelu-/asetusvaiheista 5 ja 6 alkaen menettelyohjeisiin 1-4 asti). Kuvasta näkyy selvästi, kuinka siististi sahaus saadaan tehtyä. Täysin repeilemättömästi, mikä on erittäin tärkeää tässä projektissa.
-
Nurkkien valmistelu pistosahalla
Nyt pitää leikata vielä nurkat valmiiksi. Huomaa, ettet käytät pyörösahanterää leveämpää pistosahanterää, jotta vältät tässäkin työvaiheessa pintojen repeilyn. Kiinnitä huomiota sahan asetuksiin. Asenna murtosuoja ja kytke heiluriliike pois päältä.
-

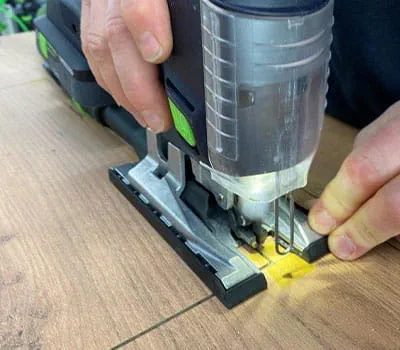

Nurkkakohtien sahaaminen varovasti
Upotamme pistosahanterän varovasti sisään ja viimeistelemme sahausurat kaikissa nurkissa. Sitten valmistellaan reunanauhat ja reunalistakone. Huomioi tässäkin käyttöohjeet. Tämä toimenpide on kuitenkin tarpeen vain, jos pöytä on valmistettu esimerkiksi lastulevystä. Jos kyse on multiplex-levyistä, seuraavat vaiheet voidaan ohittaa (jatka vaiheesta 15).
-
Pöydän sisäreunojen ja luukun reunojen päällystäminen ohuella reunanauhalla
Tässä työvaiheessa on tärkeää päällystää aina kaksi vastakkaista puolta ja sitten jyrsiä ylitykset molemmilta puolilta, jotta reunalistakone ei voi jäädä mihinkään kiinni. Luukun paksuudesta riippuen luukkua tulee leikata etukäteen jonkin verran lisää. Pieni vinkki: Luukun etureunaa voi leikata hieman lisää, mikä helpottaa luukun avaamista ja sulkemista. (Tämä työvaihe jää pois, jos kyseessä on multiplex-levy)
-
Valinnainen vaihtoehto: käytä silitysraudalla kiinnitettävää reunareunaa

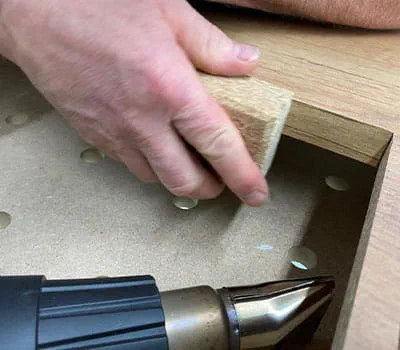

Jos reunalistakonetta ei ole käytettävissä tai leikattu aukko on liian pieni sen käyttöön, reunojen päällystämiseen voi käyttää myös silitysraudalla kiinnitettävää reunanauhaa.
-
Reunojen ylitysten poistaminen jyrsimellä

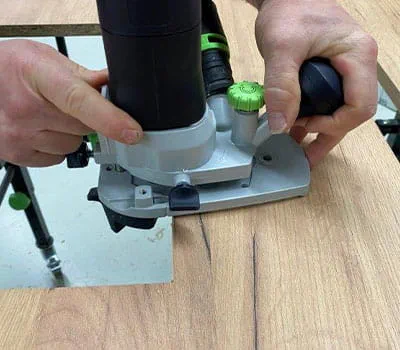

Jotta saat poistettua mahdolliset ylitykset, asenna jyrsimeen säteisjyrsinterä ja tasoita ulkonevat reunat kuvatulla tavalla. (Tämä työvaihe jää pois, jos kyseessä on multiplex-levy)
-

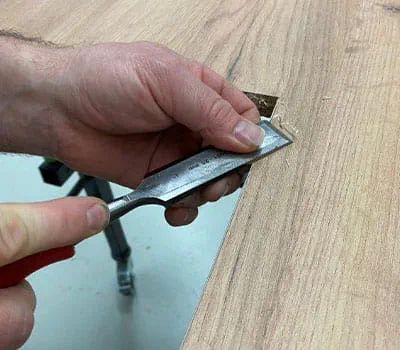

Nurkkakohtien ulkonevien reunojen poistaminen varovasti terävällä taltalla
Käsittele sitten reunat vielä kerran sopivalla säteellä varustetulla viimeistelyterällä.
-
Nyt kaikki osat on saatu reunoitettua
-

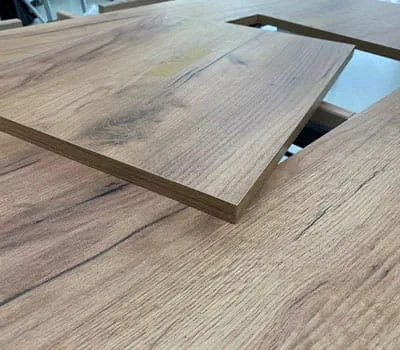

Lyhyt tarkistus, että kaikki sopii paikalleen
-
Saranoiden kiinnittäminen
Saranoiden paikat merkitään pöytään ja luukkuun.
-
Saranoiden asennuspaikkojen jyrsintä

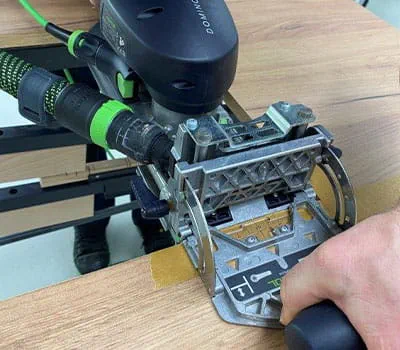

Meidän tapauksessamme tappijyrsimen 12 mm:n jyrsinterä on täsmälleen sopiva käyttötarvike. Vaihtoehtoisesti tässä voi käyttää tietysti myös yläjyrsintä, jolla saranoiden asennusreiät voi jyrsiä mittatarkasti.
-

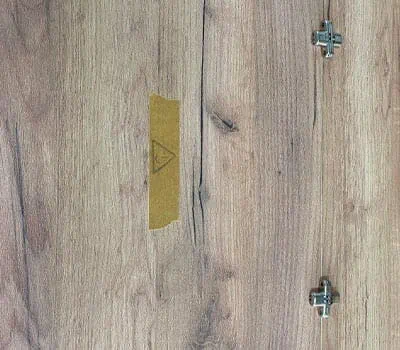

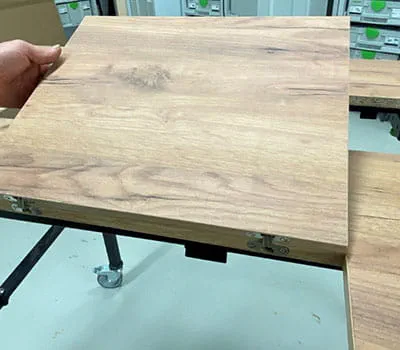

Saranoiden asentaminen
-
Pohjalaatikon valmistaminen

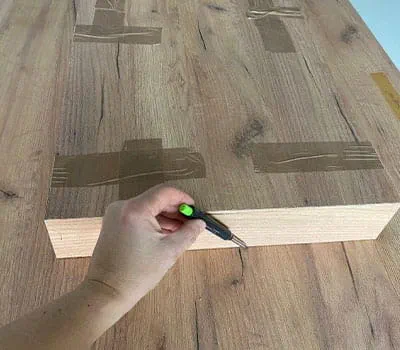

Tee halutun korkuinen säilytyslaatikko ja liimaa kaikki osat yhteen. Halutusta suljintyypistä riippuen kiinnitä huomiota luukun asiaankuuluvaan tukialustaan. (ks. työvaihe 19)
-
Pohjalaatikon yhdistäminen pöytälevyyn
Käännämme pöytälevyn ympäri (alapuoli ylöspäin) ja keskitämme laatikon aukkoon. Liitä sitten osat toisiinsa liimaamalla tai tappiliitoksilla ja asenna tueksi puristimet, kunnes liima on kuivunut.
-
Pohjalaatikon sulkimen asentaminen
Jotta luukun voi avata ja sulkea ilman näkyvää lukkoa, se varustetaan esimerkiksi magneettilukolla tai painalluksella avattavilla lukituksilla.
-
Säilytyslokeron järjestäminen pöytälevyn alle

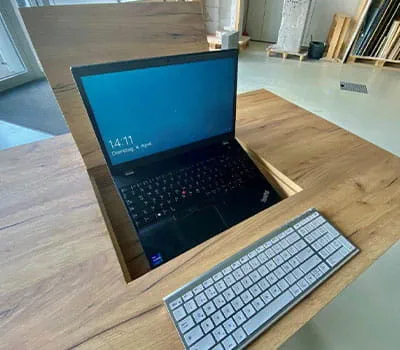

Aseta kannettavan tietokoneen teline paikalleen, aseta tietokone sen päälle ja ryhdy kotitoimistotöihin!
-
Kotitoimistotöiden jälkeen

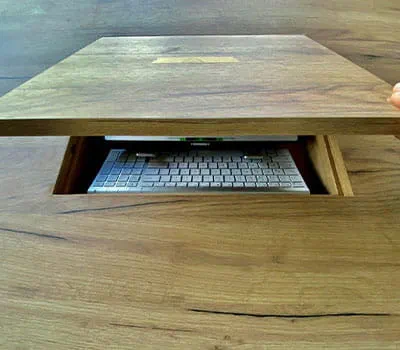

Sijoita kaikki työvälineet pöytätason alla olevaan lokeroon ja sulje kansi.
-
