Aukon jyrsintä monikäyttöjyrsintäsapluunalla MFS

Aukon jyrsiminen
Kun haluat jyrsiä nelikulmaisen tai pyöreän reiän, nämä ohjeet antavat siihen yksityiskohtaiset neuvot ja ilmoittavat kaikki tehtävään tarvittavat työkalut. Käyttökohde-esimerkissä on kuvattu, miten jyrsitään tuuletusritilän asennusreikä. Siinä on neuvottu, miten lasket ja säädät asetettavan mitan oikein ja teet sen jälkeen jyrsinnän siististi.

    Kuvaus

    Monikäyttösapluunalla MFS aukon leikkaaminen on helppoa. Siirrettävä ja laajennettava sapluunaperiaate mahdollistaa erilaisten ympyröiden ja portaattomien ja suorakulmaisten aukkojen jyrsimisen.

    Tässä esimerkissä on kuvattu, miten tuuletusritilän asennusaukko jyrsitään.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Ensiksi mitataan tuuletusritilän koko. Suosittelemme tekemään sen seuraavalla tavalla:

      Monikäyttösapluunan voi säätää helpoimmin avaamalla ja lukitsemalla aina vain diagonaalisesti vastakkaiset ruuvit. Tällöin jyrsintäsapluunaa voi siirtää aina vain yhteen suuntaan.
      Kyljet täytyy säätää niin, että tuuletusritilän sopii mittatarkasti kehykseen.

      +

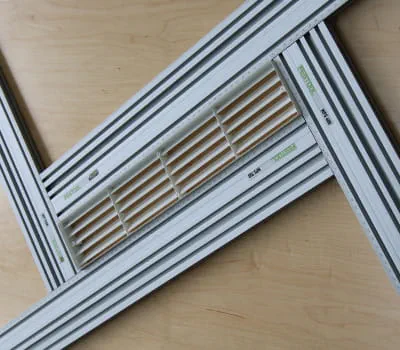

      Tuuletusritilän koon mittaaminen

    • Sen jälkeen asiaankuuluvat pituus- ja leveysmitat voi lukea alumiiniprofiilin asteikosta (katso kuva).

      Säätömitan laskeminen:

      Säätömitan laskemiseksi tuuletusritilän mittaan (pituus ja leveys) täytyy lisätä kopiointirenkaan halkaisijan ja jyrsinterän halkaisijan keskinäinen erotus.

      Esimerkki:
      Tuuletusritilän pituus 430 mm, leveys 76 mm
      Kopiointirenkaan halkaisija 30 mm - jyrsinterän halkaisija 20 mm = lisättävä mitta 10 mm

      Jyrsintäsapluunan asetus:

      Tuuletusritilä
      Pituus 430 mm + 10 mm = säätömitta 440 mm
      Leveys 76 mm + 10 mm = säätömitta 86 mm

      Tässä esimerkissä lisäämme vielä 2 mm:n välyksen. Siten säätömitaksi saadaan 442 x 88 mm.

      +

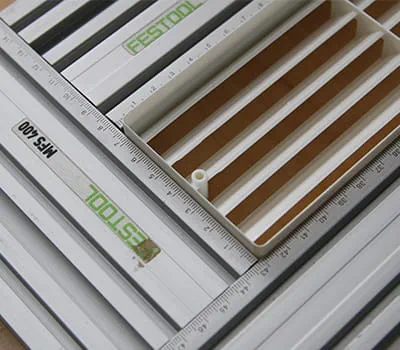

      Säätömitan laskeminen

    • Säätäminen:

      • Valitse mitattu säätömitta jyrsintäsapluunassa. Avaa ensin, kuten edellä on kuvattu, kaksi diagonaalisesti vastakkaista lukitusruuvia, säädä haluamasi leveys ja kiristä ruuvit.
      • Säädä pituusmitta samalla tavalla kahdella toisella diagonaalisesti vastakkaisella lukitusruuvilla.
      • Piirrä tuuletusritilän asennuspaikka lisämittoineen työkappaleeseen, jotta voit tehdä sen jälkeen aukon jyrsinnän.

      +
      Sapluunan säätäminen

    • Aseta monikäyttösapluunan työkappaleen päälle ja kohdista se merkintöjen mukaan.

      Tärkeää: Kiinnitä sapluuna aina puristimilla ennen jyrsintää.

      +

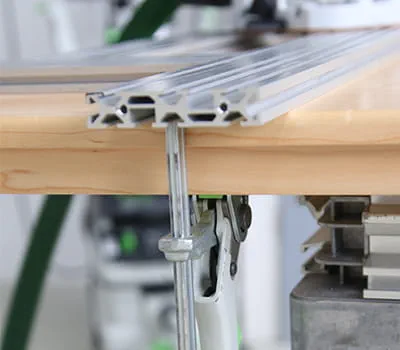

      Monikäyttösapluunan kohdistaminen

    Menettelyohjeet

    • Asenna yläjyrsimeen kopiointirengas, jyrsinterä ja imurin imuletku ohjeiden mukaan.

      Säädä jyrsintäsyvyydet revolverirajoittimella.

      Valitse kierroslukuportaaksi 6.

      Käynnistä moottori ja upota terä ensimmäisen revolverirajoittimella säädetyn jyrsintäsyvyyden kanssa työkappaleeseen.



      +

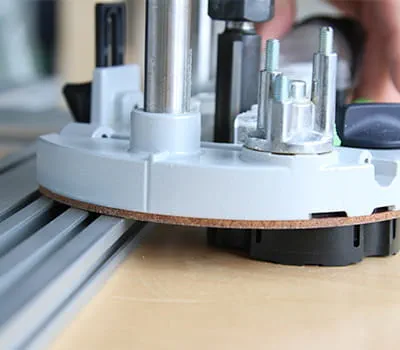

      Kopiointirenkaan, jyrsinterän ja imurin imuletkun asentaminen

    • Ohjaa työkalua kopiointirenkaan kanssa myötäpäivään (vastasuuntainen jyrsintä) monikäyttösapluunaa pitkin aloituskohtaan asti.

      Jyrsi aukko työkappaleeseen 2-3 työstökerralla.

      +

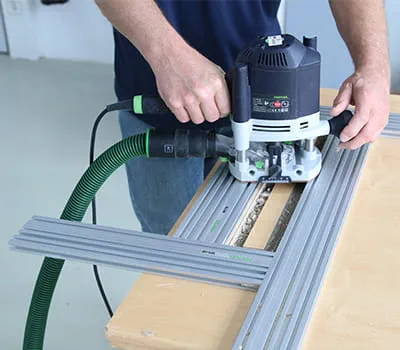

      Yläjyrsimen ohjaaminen myötäpäivään

    • Vihje: Suurten aukkojen yhteydessä yläjyrsin saattaa kallistua. MFS:n vakiovarustukseen kuuluva kaatumissuoja estää sen. Sitä varten jyrsimen kopiointirengas tulee asettaa kaatumissuojan asiaankuuluvaan segmenttiin aukon jyrsimistä varten.

      +
      Kopiointirenkaan asentaminen

    • Helppokäyttöisen ja tehokkaan Festool-järjestelmän avulla tulokseksi saadaan siististi jyrsitty tuuletusritilän asennusaukko.

      +

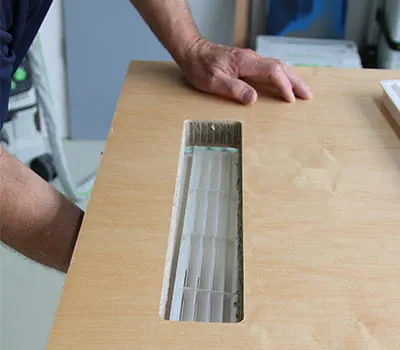

      Valmis tuuletusritilän asennusaukko
