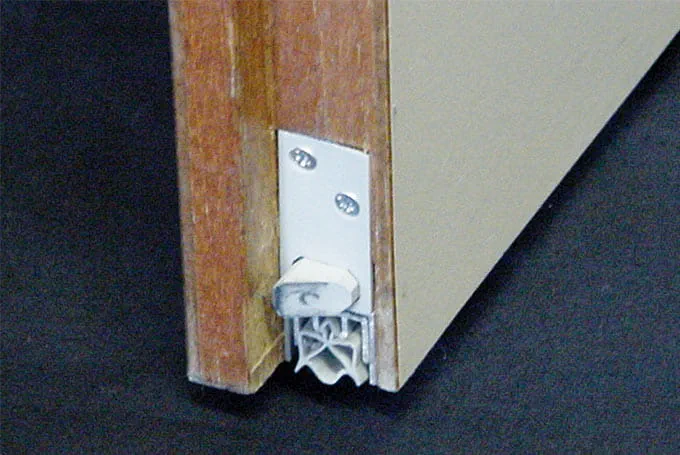

Automaattisen ovitiivisteen asennusuran jyrsiminen

Automaattisen ovitiivisteen asennusuran jyrsiminen
Etenkin meluisilla paikoilla sijaitsevissa taloissa tai suurissa rakennuksissa kannattaa tehdä hyvä äänieristys asentamalla ulko-oviin tehokas ovitiiviste. Tässä käyttökohde-esimerkissä on neuvottu vaihe vaiheelta, kuinka jyrsit helposti uran ovitiivisteelle, jossa on automaattisesti laskeutuva kumiprofiili.

    Kuvaus

    Kiristyneiden lämpö- ja äänieristysvaatimusten takia rakennuttajat ja asunnonomistajat haluavat entistä useammin ovitiivisteitä, jotka täyttävät lakivaatimukset ja tarjoavat riittävän tehokkaan äänieristyksen.

    Automaattisia ovitiivisteitä käytetään usein asuntojen ulko-ovissa ja etenkin hallinto- ja toimistorakennuksessa sekä kouluissa, yms. Näiden ovitiivisteiden etuna on se, että ne laskeutuvat alas oven suljennan yhteydessä ja niiden kumiprofiili puristuu lattiaa vasten oven ollessa kiinni. Oven avauksen yhteydessä kumiprofiili nousee ylös eikä siten hankaa lattiaa vasten.

    Jyrsintäapuvälineen avulla voi jyrsiä tarvittavan uran oven alapintaan, niin ettei työhön tarvitse käyttää kiinteäasenteista jyrsintä.

    Tässä käyttökohde-esimerkissä on kuvattu, miten tällä jyrsintäapuvälineellä saa tehtyä helposti ja nopeasti vaativimmatkin tehtävät.


    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Jyrsintäapuväline valmistellaan valitun yläjyrsimen kanssa jyrsintää varten seuraavasti:

      Asenna asiaankuuluva jyrsinterä yläjyrsimeen. Uraleveys voi vaihdella tuotteen mukaan.

      Seuraavaksi jyrsintäapuväline täytyy asentaa yläjyrsimeen. Tätä varten kyseisten jyrsinten mukana toimitetaan kaksi kierreruuvia. Jyrsintäapuvälineen keskittäminen yläjyrsimeen helpottuu, kun asennat 30 mm:n kopiointirenkaan. (Tämä sisältyy jyrsimen vakiovarustukseen.)

      +
      Jyrsintäapuvälineen kiinnittäminen yläjyrsimeen

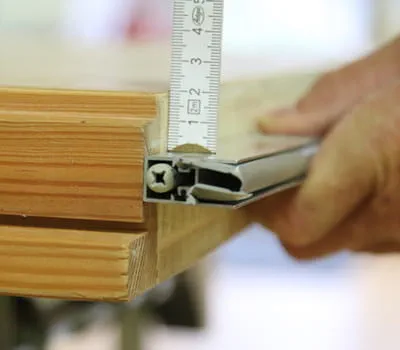

    • Automaattisen ovitiivisteen mittaamisessa täytyy mitata molemmat etäisyydet kotelon ulkomitasta ja ovipinnoista. Ovitiivisteen asennusura tulee jyrsiä huulloksen alueelle.

      +
      Automaattisen ovitiivisteen mittaaminen

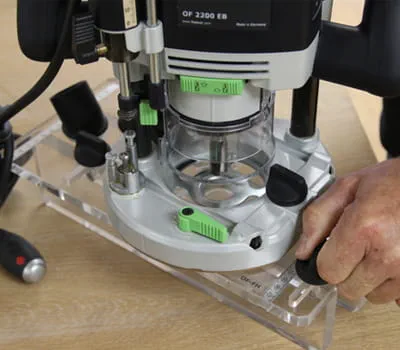

    • Seuraavaksi etäisyysmitat täytyy siirtää jyrsintäapuvälineen asteikkoon.

      Säätökyljen kokonaisetäisyyden täytyy vastata tarkalleen oven paksuutta, jotta yläjyrsintä voi ohjata välyksettä.

      +
      Etäisyysmittojen siirtäminen jyrsintäapuvälineen asteikkoon

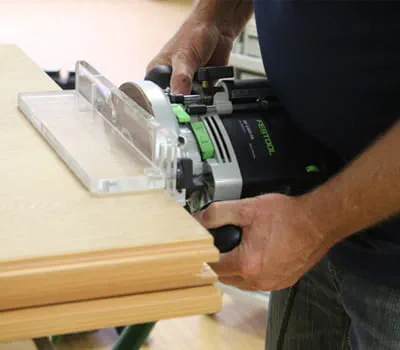

    • Aseta jyrsittävä ovi tukevalle alustalle ja kiinnitä se tarvittaessa ruuvipuristimilla paikaltaan siirtymisen estämiseksi.

      Aseta jyrsin jyrsintäapuvälineen kanssa oven päälle.

      Säädä jyrsintäsyvyys haluttuun mittaan. Tämä voi vaihdella tuotekohtaisesti.

      Kytke 36 mm:n imuletku jyrsintätarvikkeeseen.

      +
      Jyrsintäsyvyyden säätämine haluttuun mittaan

    Menettelyohjeet

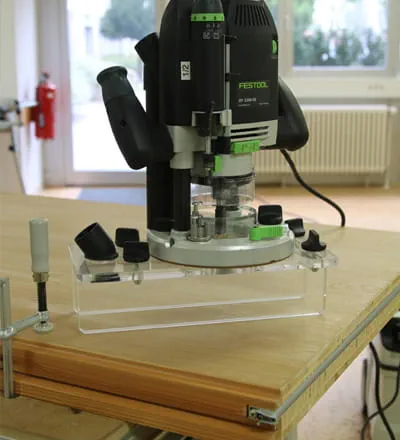

    • Jyrsinnässä tulee huomioida seuraavat seikat:

      Jyrsintää ei tule tehdä jyrsintäsyvyyden suhteen missään tapauksessa yhdellä kertaa. Suosittelemme tekemään jyrsinnän OF 1400:n kanssa 10 mm:n portain. Mallissa OF 2200 jyrsinnän voi tehdä 15 mm:n portain. Jokaisen jyrsintäkerran jyrsintäsyvyys riippuu voimakkaasti materiaalista. Jos kyse on massiivista tammiovista, jyrsintäsyvyyttä ei saa säätää niin suureksi kuin yksinkertaisissa sisäovissa, joiden keskikerros on valmistettu yleensä pehmeästä puusta. Tätä vastaavasti jyrsintä on toistettava riittävän monta kertaa.

      Jyrsintä tulee aina tehdä vastasuuntaisesti. Ts. yläjyrsintä tulee ohjata aina vastakkaiseen suuntaan jyrsinterän pyörintäsuuntaan nähden.

      Jyrsinnän aikana yläjyrsintä ja jyrsintäapuvälinettä on pidettävä lujassa otteessa ja niitä tulee työntää hitaasti ja tasaisesti eteenpäin.

      +
      Vastasuuntaisesti jyrsiminen

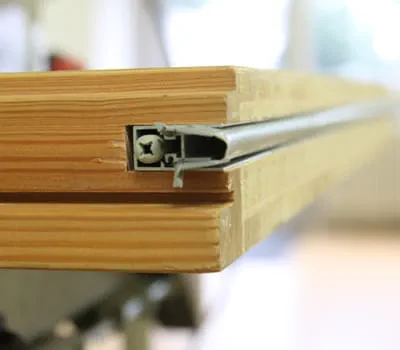

    • Viimeisessä vaiheessa uraan ruuvataan kiinni asiaankuuluva ovitiiviste (esim. Schallex, Kältefeind, Planet).

      Vihje: Jyrsi helalle tarkoitettu ura 2-3 mm verran syvemmäksi, jotta käytettävissä on suurempi säätövara, jos ovi hankaa lattiaan ja täytyy lyhentää.

      +
      Ovitiivisteen ruuvaaminen uraan
