Kaapelien asentaminen jalkalistojen taakse / jalkalistojen loveaminen KAPEX-sahalla

Kaapelien asentaminen jalkalistojen taakse / jalkalistojen loveaminen KAPEX-sahalla

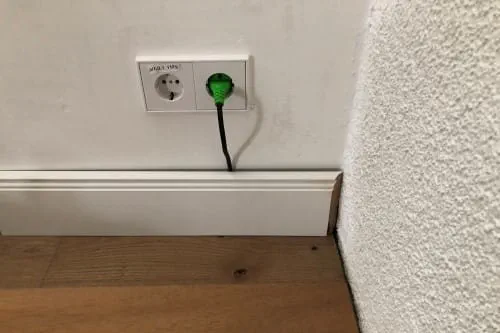

Jalkalistojen tai rimojen loveaminen on usein tarpeen, kun kaapeleita, putkia tai muita pinnasta ulkonevia kohtia varten on leikattava pieniä lovia tai uria. Työtä helpottaa, kun tämän tehtävän voi suorittaa samalla sahalla kuin katkaisusahaukset. Tässä käyttökohde-esimerkissä on kuvattu tarkasti, miten puulistat, palkit tai rimat saa lovettua helposti.

    Kuvaus

    Sisärakennustöissä täytyy usein sahata lovia tai uria tukipalkkeihin, kattorimoihin, jalkalistoihin yms. esimerkiksi sähköjohtojen tai lämmitysputkien vuoksi. Tässä käyttökohde-esimerkissä on kuvattu KAPEX KS 120 -katkaisusahalla tehtävä jalkalistan loveaminen.

     Materiaalilista:

    • 6 cm:n levyinen roskapuupala

    Valmistelu-/säätötyöt

    • Ensimmäiset vaiheet

      Ennen jalkalistan tai palkin loveamista täytyy tehdä seuraavat työvaiheet:

      +

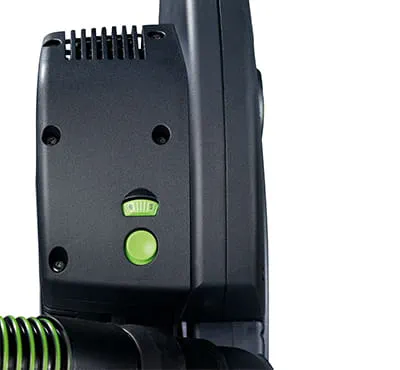

      Kierrosluvun säätö

    • Lovettavan kohdan merkitseminen

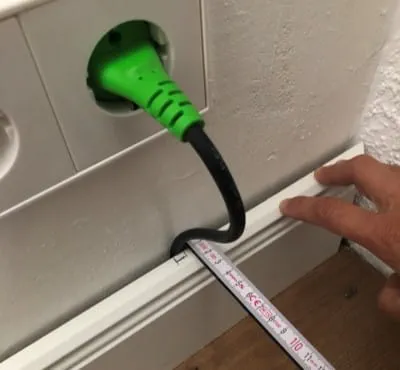

      Pidä jalkalistaa seinää vasten ja aseta kaapeli esimerkin mukaisesti haluamaasi kohtaan. Piirrä uran alue.

      +
      Lovettavan kohdan merkitseminen

    • Asettaminen sahan pöydälle

      Aseta työstettävä jalkalista KAPEX-sahan pöydälle.

      +
      Asettaminen sahan pöydälle

    • Katkaisusyvyyden rajoittimen säätäminen

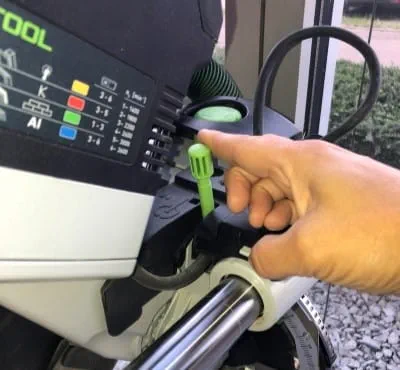

      Portaattomasti säädettävän katkaisusyvyyden rajoittimen avulla voit säätää sahalaitteen pystysuuntaisen kääntöalueen. Tämä helpottaa urien ja lovien sahaamista työkappaleisiin.
      Käännä katkaisusyvyyden rajoittimen vipua alaspäin, kunnes se napsahtaa paikalleen, ja ohjaa sahalaitetta alaspäin kuten sahaustyössä. Työkalun pitää olla pois päältä.

      +
      Katkaisusyvyyden rajoittimen säätäminen

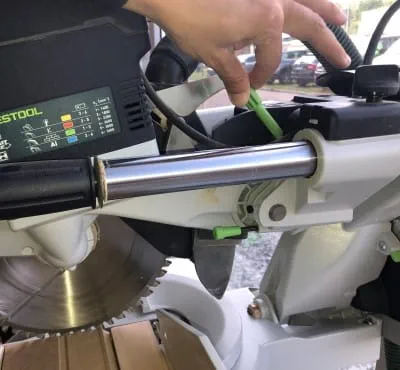

    • Loveamissyvyyden säätäminen 1/2

      Nyt työkappaleen tarvittavan loveamissyvyyden voi säätää kiertämällä vipua oikealle tai vasemmalle. Sahalaitetta painetaan alaspäin koko toimenpiteen ajan.

      +
      Loveamissyvyyden säätäminen/1

    • Loveamissyvyyden säätäminen 2/2

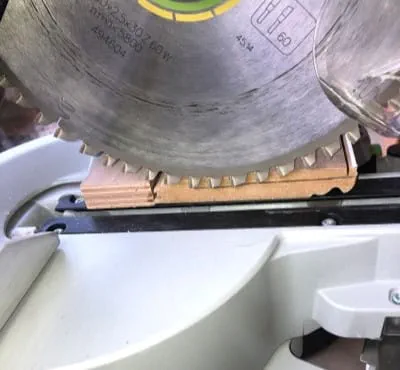

      Täsmällisen työskentelyn varmistamiseksi voit merkitä etukäteen tarkan syvyyden koepuupalaan tai jalkalistan päätyalueelle ja kiertää vipua, kunnes haluttu syvyys on asetettu.

      +
      Loveamissyvyyden säätäminen/2

    Menettelyohjeet

    • Kaksilinjaisen laserin kytkeminen päälle

      Kaksilinjaisen laserin avulla saat kohdistettua sahauskohdan tarkasti.

      +
      Kierrosluvun säätö

    • Uran sahaaminen

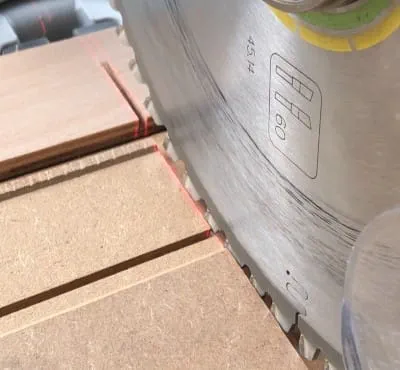

      Aseta jalkalista sahan pöydälle ja kohdista se merkinnän kohdalle laserin avulla. Avaa vetosuunnan lukitus, jotta voit sahata työkappaleen koko leveydeltään. Aloita merkinnän yhdeltä sivulta. Käynnistä KAPEX ja tee sahaus. Siirrä sitten työkappaletta yhden sahausloven verran ja tee seuraava sahaus. Toista tätä työvaihetta, kunnes merkitty alue on lovettu kokonaan.

      +
      Uran sahaaminen

    • Valmis lovi

      +

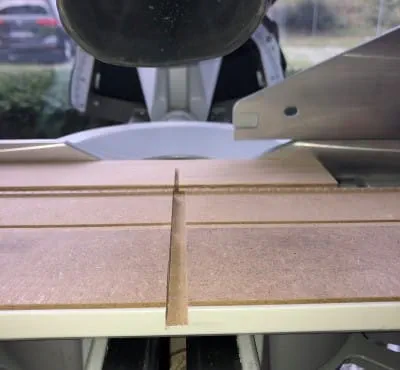

      Valmis lovi

    • Jalkalistan kiinnittäminen

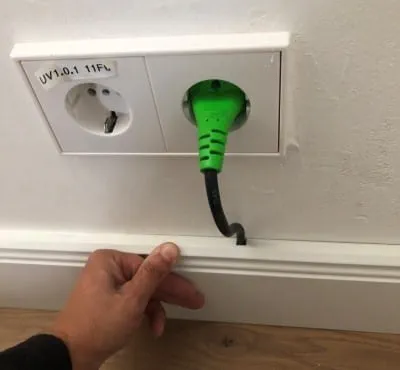

      Aseta sitten jalkalista seinän viereen, sijoita kaapeli siististi loveen ja ohjaa kaapeli jalkalistan takana haluamaasi ulostulokohtaan ja kiinnitä lopuksi jalkalista seinään. Tällä tavalla saat kaapelit kätevästi piiloon ja pois tieltä.

      +
      Jalkalistan kiinnittäminen
