Korkeiden jalkalistojen sahaaminen

Jalkalistojen sahaaminen
Peitelistojen ja viistojen jalkalistojen jiirisahaamisessa kannattaa käyttää siirtokulmaa. Se mahdollistaa maks. 120 mm:n korkuisten listojen jiirisahaamisen vapaasti valittavalla kulmalla – täysin ilman laskutoimituksia.

    Kuvaus

    Korkeiden jalkalistojen tai jalkapaneelien sovittaminen nurkkiin ja kulmiin edellyttää helppokäyttöistä ja tarkkaan järjestelmää kulmanpuolittajien siirtoon. KAPEX-sahan ja siirtokulman avulla on helppo suorittaa jalkalistojen jiirisahaukset. Myös ohuiden jalkalistojen sahaaminen on erittäin yksinkertaista. Erikoiskatkaisuasennon avulla on mahdollista sahata jopa 120 mm:n korkuisia listoja.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Jos sahaat yli 88 mm:n korkuisia jalkalistoja, voit kytkeä KAPEX-sahan erikoiskatkaisuasentoon. Sitä varten sahapäätä vedetään hieman eteenpäin, takana vasemmalla olevaa vipua painetaan alaspäin ja sen jälkeen sahapää lukitaan taaksepäin. Tämä asetus mahdollistaa maks. 120 mm:n korkuisten jalkalistojen sahaamisen pystyasennossa ohjainta vasten.

      +

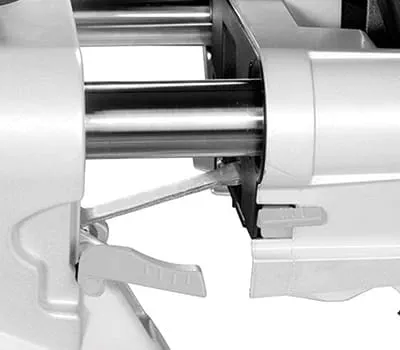

      Erikoiskatkaisuasento

    Menettelyohjeet

    • Siirtokulma otetaan pois säilytyskohdastaan KAPEX-sahasta.

      +

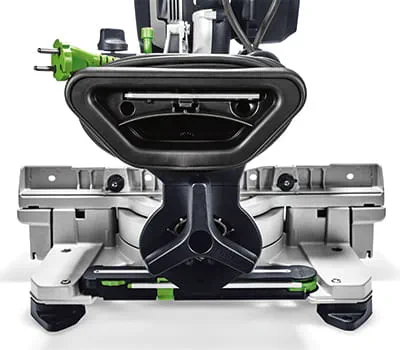

      Siirtokulma

    • Sen jälkeen voit mitata minkä tahansa nurkan sisä- ja ulkokulman. Se määrittää automaattisesti kulmanpuolittajan.

      +

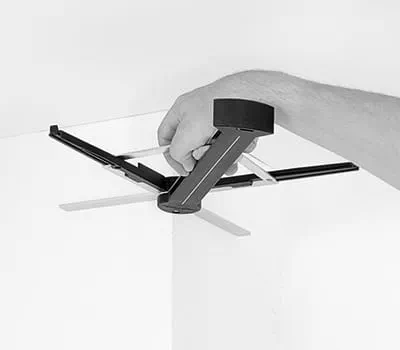

      Kulman mittaaminen

    • Sen jälkeen voit siirtää halutun kulman katkaisusahaan laserilla ilman laskutoimituksia.

      +

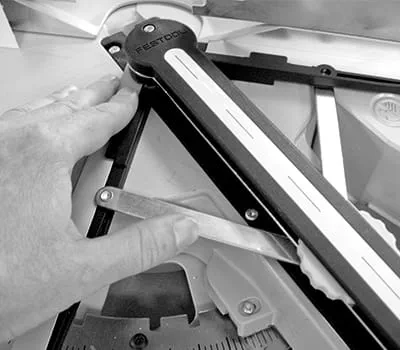

      Kulman siirtäminen katkaisusahaan

    • Sen jälkeen jalkalista kiinnitetään työkappalepitimellä ja sahataan poikki.

      +

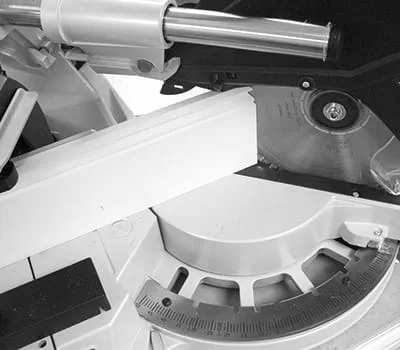

      Työkappalepidin

    • Siirrä kulma vastakkaista kappaletta varten laserinlinjan avulla toiselle puolelle.

      +
      Kulman siirtäminen toiselle puolelle

    • Sen jälkeen jalkalista kiinnitetään työkappalepitimellä ja sahataan poikki.

      +
      Työkappalepidin
