Puuosien jiiriliitos DOMINO-tapeilla

Jiiriliitos
Tässä käyttökohde-esimerkissä neuvotaan vaihe vaiheelta, miten jiirit tehdään nopeasti ja tehokkaasti. Siinä käytetään tappijyrsintä ja välyksellisiä tappeja - soikion muotoisia DOMINO-tappeja.

    Kuvaus

    DOMINO-puuliitosjärjestelmällä voit tehdä helposti ja nopeasti puulevyjen jiiriliitokset, joita tarvitaan kirvesmiesten ja puuseppien töissä. DOMINO-tapeissa yhdistyvät lamellotapin (joustavakäyttöinen ja kiertymisen estävä) ja tavallisen poratapin (lukittava ja erittäin kestävä) ominaisuudet.

    Seuraavassa esimerkissä näytämme, miten teet istumapenkin liitokset nopeasti ja helposti DOMINO-rajoitintappien avulla.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Domino-tappijyrsin täytyy säätää ennen puuosien jiiriliitoksen valmistamista:

      • Tämän työkappaleen vahvuus on 30 mm.
      • Siinä on käytetty 8 x 40 mm:n tulppia.
      • Jiirikulma on 45°.

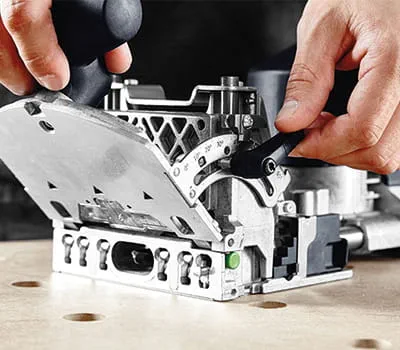

      Sitä varten tappijyrsimeen on tehtävä seuraavat asetukset:

      • Säädä jyrsintäkorkeus pienimpään arvoon, 10 mm:n kohdalle.
      • Jyrsintäkulma on 45° ja jyrsintäsyvyys on puolet tapin pituudesta, eli 20 mm.

      +
      Tappijyrsimen säätäminen

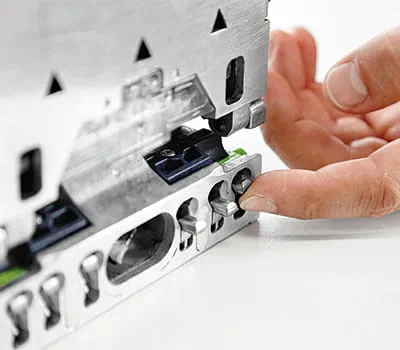

    • Valitse reikäväli yksilöllisesti työkappaleen mukaan rajoitintappijärjestelmällä. Esimerkissä on käytetty molempia keskimmäisiä rajoitintappeja, näin saadaan 37 mm:n reikäväli.

      +
      Reikävälin valitseminen

    Menettelyohjeet

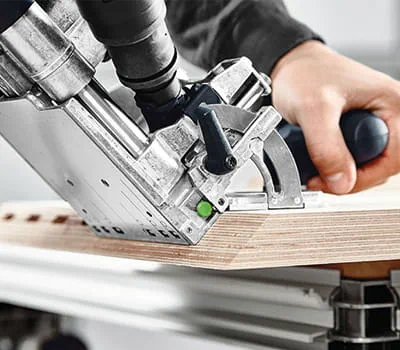

    • Ensimmäisen reiän jyrsinnän jälkeen (rajoitintappi on tässä työkappaleen reunaa vasten) rajoitintappi työnnetään jyrsittyyn reikään. Näin se muodostaa seuraavan vasteen. Jyrsi ensimmäinen reikä tarkkaan mittaan, tee loput pitkittäisreiät välyksellä.

      Vihje:
      Rungon reunoihin tehtävä merkintä on myöhemmin avuksi, kun haluat löytää työstön yhteydessä nopeasti ja varmasti tappijyrsimen oikean asetuskohdan.

      +
      Reiän jyrsiminen

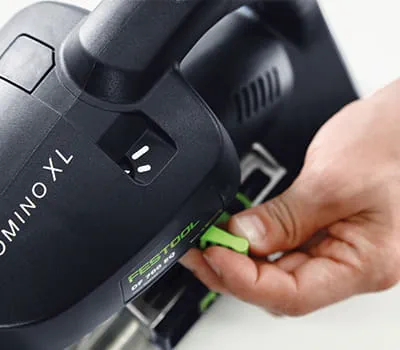

    • Tässä käyttökohteessa ainutlaatuinen DOMINO-pitkittäisreikäperiaate osoittaa ylivertaiset etunsa. Ensimmäinen reikä jyrsitään valitun DOMINO-tapin kokoiseksi. Se on niin sanottu kohdistusreikä. Kohdistusreikään asennettu DOMINO-tappi suuntaa liitoksen tarkasti etureunaan – näin liitos on kohdistettu täsmälleen oikeaan kohtaan. Seuraavat pitkittäisreiät jyrsitään liikkumavaralla. Näin saumojen kohdistus on täysin vaivatonta ja liitoksesta tulee sopiva ja kestävä.

      +
      Pitkittäisreikien jyrsiminen

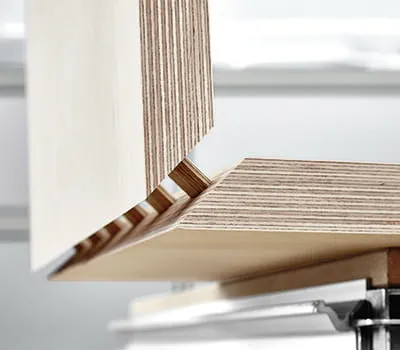

    • Aseta sen jälkeen työkappaleet yhteen, liimaa tapit tässä yhteydessä huolellisesti. Tällä tavalla saat tehtyä myös pienten työkappaleiden ja kehysten jiiriliitokset. Pienten työkappaleiden työstöön soveltuu parhaiten DF 500.

      +
      Tappien liimaaminen

    • Vihje:

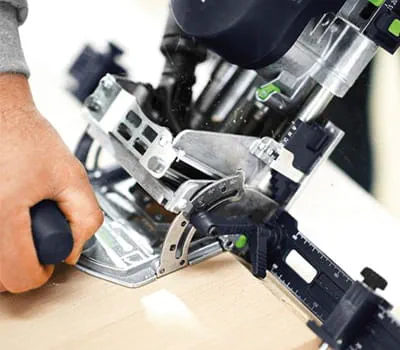

      Suurten reikävälien tekemiseen voi käyttää poikittaisohjainta sekä DF 700:n että DF 500:n yhteydessä.

      +
      Poikittaisohjain
