Jyrsintä leveällä pohjalevyllä

Jyrsintä leveällä pohjalevyllä
Jyrsinnän suurempaa tukipintaa varten tarvitaan levennysosa. Tässä käyttökohde-esimerkissä on kuvattu, miten voit jyrsiä kätevämmin ja turvallisemmin käyttämällä leveää pohjalevyä. Lisäksi siinä on annettu hyödyllisiä jyrsintää koskevia turvallisuusohjeita.

    Kuvaus

    Sisätilojen rakennustöissä jyrsitään usein profiileja ja reunojen alueita. Niiden yhteydessä yläjyrsinten vakiopohjalevyjen tarjoama tukipinta ei ole riittävän suuri. Tämän käyttökohde-esimerkin kuvaama yläjyrsintä tukeva levennysosa on optimaalinen ratkaisu tähän ongelmaan. Muutaman lisätarvikeosan avulla yläjyrsimellä voi tehdä vaivattomasti sellaisetkin työt, jotka pitäisi muuten tehdä pöytäjyrsimellä. Työkappaleen jyrsintäjälki on erittäin laadukas, koska käyttöakseli on laakeroitu tarkasti, mikä vähentää tehokkaasti jyrsintäterien tärinää. Siten jyrsintätulos ei vaadi juuri lankaan käsin tehtävää viimeistelyä! Myös työympäristö pysyy erittäin siistinä optimaalisen pölynpoiston ansiosta!

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Kiinnitä työkappale kokonsa mukaan tukipukeille, monitoimipöytään MFT tai alipainekiinnitysjärjestelmään VAC SYS.
      Käytä purujen ja pölyn poistoon CTM-sarjan järjestelmäimuria.
      Kytke 36 mm:n letku yläjyrsimeen ja säädä imurin virtausvalvonta käytettävän halkaisijan mukaan.

      +
      Työkappaleen kiinnittäminen

    • Tarkasta turvallisuussyistä jyrsinterä vaurioiden varalta ennen yläjyrsimeen asennusta ja huomioi asennuksessa vähimmäiskiinnityssyvyys. (katso nuoli). Valitse yläjyrsimen kierrosluku säätöpyörällä jyrsinterän halkaisijan ja materiaalin mukaan.

      +
      Vähimmäiskiinnityssyvyyden huomioiminen

    Menettelyohjeet

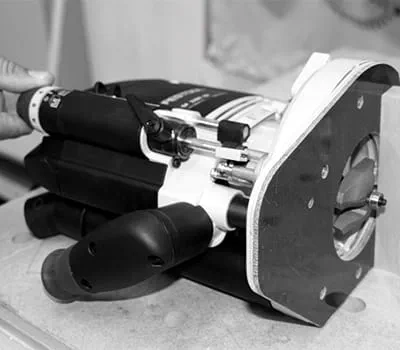

    • Tarkan asennon voi säätää kiertämällä hienosäädintä:
      Jyrsinterän sopivan pituuden voi säätää nopeasti asettamalla höylätyn listan pohjalevyn päälle.

      +
      Hienosäätö

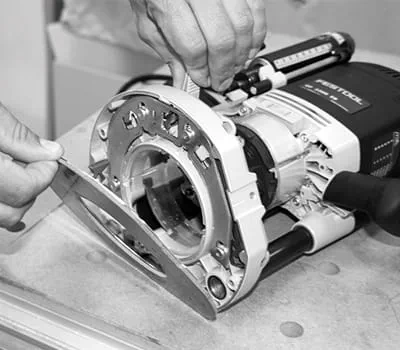

    • Avaa pohjalevyn lukitus vihreällä vivulla ja ota vakiopohjalevy pois.

      +
      Vakiopohjalevyn irrottaminen

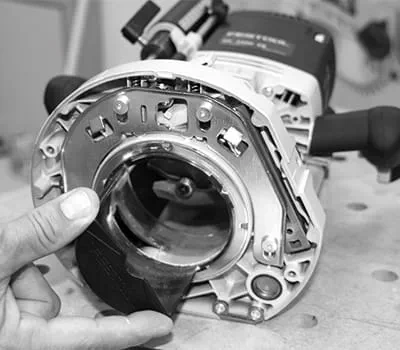

    • Asenna jyrsimen vakiovarustukseen kuuluva lastunkokooja pohjalevyn ja kohdista se neljän pienen nokan avulla.

      +
      Lastunkokoojan asentaminen

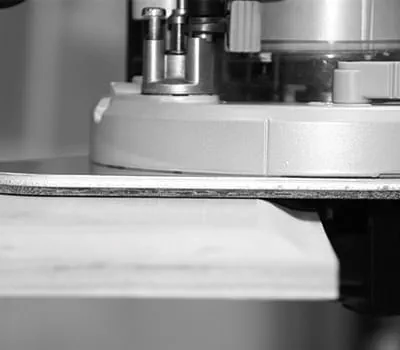

    • Asenna suurempi tukilevy ja lukitse se paikalleen. Kuten kuvasta näkee, leveällä pohjalevyllä jyrsittäessä tukipinta on huomattavasti suurempi ja se vähentää työkalun kallistumisvaaraa varsinkin nurkissa.

      +
      Suuremman tukilevyn asentaminen

    • Vihje:

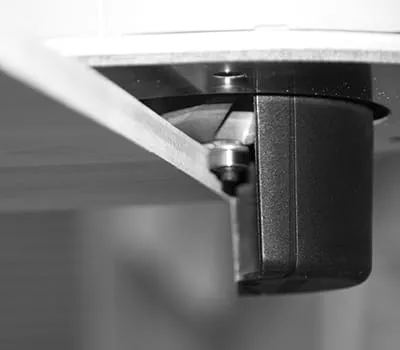

      Kun työstät ympäri kulkevan profiilin, aloita jyrsintä aina poikkisuuntaisesti syihin nähden, jotta materiaali ei repeydy viimeisen reunan lopussa.



      +
      Jyrsintä poikkisuuntaisesti syihin nähden
