Kaaren jyrsiminen monikäyttöjyrsintäsapluunalla MFS

Kaaren jyrsintä
Koska huonekaluissa ei ole aina vain suorakulmaisia muotoja, on tärkeää osata myös kaarien jyrsiminen. Tässä käyttökohde-esimerkissä on selostettu segmenttikaaren muotoisen tiskilevyn jyrsintä ja lopuksi tehtävä sahaaminen. Lisävinkkejä noudattamalla saat tehtyä työt huolellisesti ja vältät materiaalivauriot.

    Kuvaus

    Yläjyrsimellä ja monikäyttöjyrsintäsapluunalla voi ympyräjyrsinnän lisäksi jyrsiä myös kaaria.

    Tässä käyttökohde-esimerkissä on kuvattu segmenttikaaren muotoisen tehdyn tiskilevyn valmistaminen vanerilevystä. Tiskilevyn syvyys on tässä käyttökohde-esimerkissä 40 cm. Nelikulmainen levy on mitoiltaan 150 x 150 cm.

    Lopuksi kaaren reunaan voi tehdä profiilin.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Merkitse keskilinja työkappaleeseen.

      Merkitse keskilinjaan ulkosäde ja sen jälkeen sisäsäde.

      Merkitse haluttu kaaripituus keskeltä samoin osuuksin oikealle ja vasemmalle (katkoviiva).

      Jyrsintäsapluunan MFS asentaminen ohjeiden mukaan. Tässä tapauksessa pidennysprofiili MFS VP 2000 yhdistetään kahteen lyhyeen MFS 200-profiiliin.

      Säädä kehäjyrsintäosa niin, että sitä voi siirtää vapaasti koko uran pituudella. Tämä on tärkeää kehäjyrsintäosan nopean ja tarkan siirtymisen takaamiseksi. Kohdista sitä varten kehäjyrsintäosa nurkkaan ja kiinnitä MFS kiinnitysruuvilla. Siirrä tämän jälkeen kehäjyrsintäosa toiseen nurkkaan, lukitse MFS paikalleen, kiristä MFS:n kiinnitysruuvi ja tarkista lopuksi kehäjyrsintäosan vapaaliikkeisyys.

      Siirrä ja lukitse keskitystuurna MFS 200:n sisempään uraan.

      Merkitse työkappaleen keskilinjaan 8 mm:n reikä keskitystuurnaa varten.

      Poraa 8 mm:n reikä levyyn akkuruuvinvääntimellä.

      Kiinnitä jyrsinterä vähimmäiskiinnityssyvyyteen yläjyrsimeen.

      Asenna kopiointirengas yläjyrsimeen.

      Säädä maks. jyrsintäsyvyys ja lukitse se syvyysvasteen avulla.

      +

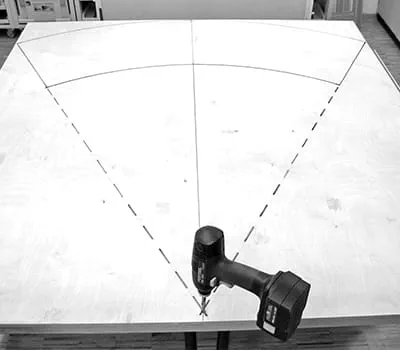

      Kaaren piirtäminen

    • Vihje: MFS:n avulla voit piirtää segmenttikaaren muodon

      +

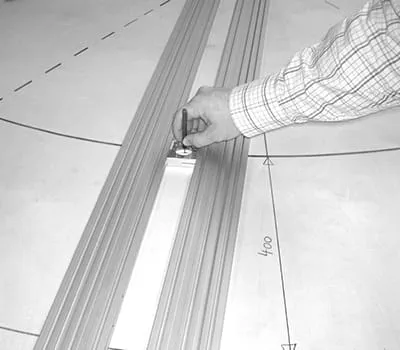

      Segmenttikaaren muodon piirtäminen

    • Monikäyttöjyrsintäsapluunan säätäminen:

      Asenna MFS keskitystuurnan kanssa levyn reikään.

      Vapauta kehäjyrsintäosa ja asenna yläjyrsin kehäjyrsintäosaan. Siirrä työkalu ulkosäteen merkinnän kohdalle.

      Aseta jyrsinterä työkappaleen pinnalle.

      Kohdista kiertämällä kädellä jyrsinterää teräsärmän työstökehä merkintään. Toimi samalla tavalla sisäsäteen jyrsinnässä.

      Lukitse kehäjyrsintäosa lukitusruuvilla.

      Asenna pölynpoisto-osa yläjyrsimeen ja kytke imuletku paikalleen.

      Vihje: Jotta jyrsin ei osu monikäyttöpöytään tai alusrakenteeseen, työkappaleen alle asetetaan tuet 3-4 kohtaan. Siten työkappale ei pääse kallistumaan ja kaaresta saadaan tasaisen muotoinen.

      +

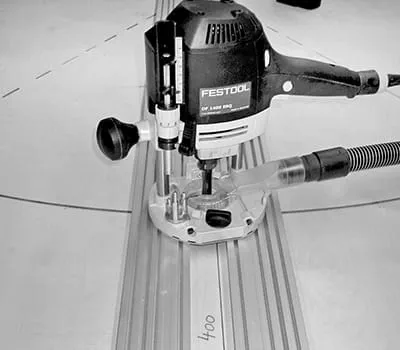

      Monikäyttöjyrsintäsapluunan säätäminen

    Menettelyohjeet

    • Kiinnitä työkappale ruuvipuristimilla monikäyttöpöytään.

      Upota jyrsin ensimmäisellä jyrsintäsyvyydellä (vanerissa maks. 5-8 mm per jyrsintäkerta) kaaren reunaan.

      Jyrsi kaari hitaasti tasaisen muotoiseksi.

      Jyrsi seuraavissa työvaiheissa kaari kokonaan irti.

      Ulkosäteen jyrsinnän jälkeen, kuten kohdassa "MFS-jyrsintäsapluunan valmistelu/säätäminen" on kuvattu, säädä sisäsäde.

      Jyrsi sisäsäde edellä kuvatulla tavalla.

      +

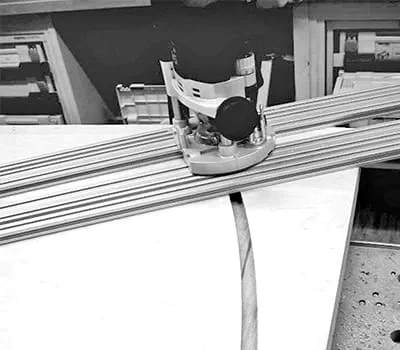

      Muodon jyrsiminen

    • Huomioi jyrsintäsuunta:

      Jos kehä tai ura jyrsitään kokonaan irti, jyrsintä ja sapluunaa voi ohjata myötä- tai vastapäivään.

      Jos segmenttikaarta täytyy jyrsiä myöhemmin lisää, ulkosäde täytyy jyrsiä vastapäivään ja sisäsäde myötäpäivään, jotta jyrsintä ohjataan vastasuuntaisesti.

      Jyrsinnän jälkeen segmenttikaaren voi sahata oikean pituiseksi upotussahalla.

      +

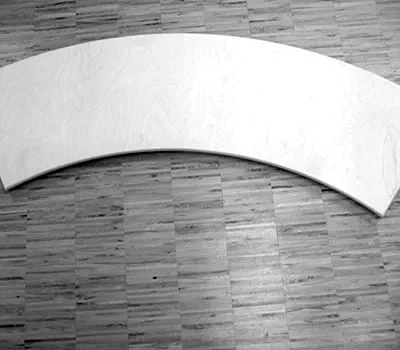

      Jyrsintäsuunta

    • Sahaustoimet:

      Kohdista ja kiinnitä ohjainkisko merkinnän kohdalle.

      Säädä sahaussyvyys upotussahaan syvyysvasteen avulla ja valitse kierroslukuportaaksi 6.

      Kaaren katkaiseminen sahalla merkinnän kohdalta.

      Toista toimenpide toisella puolella, kuten ohjeessa on kuvattu.

      Tärkeää: Sahanterä ei saa upotuksen yhteydessä vielä koskettaa työkappaletta, koska muuten syntyy takaiskuvaara.

      +

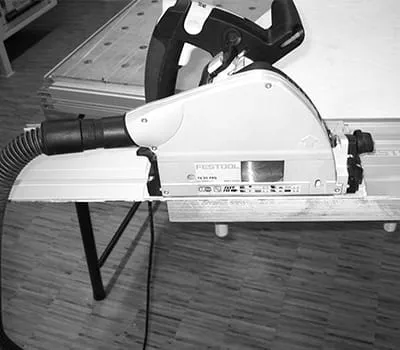

      Kaaren sahaaminen
