Kahvan jyrsiminen puulaatikkoon

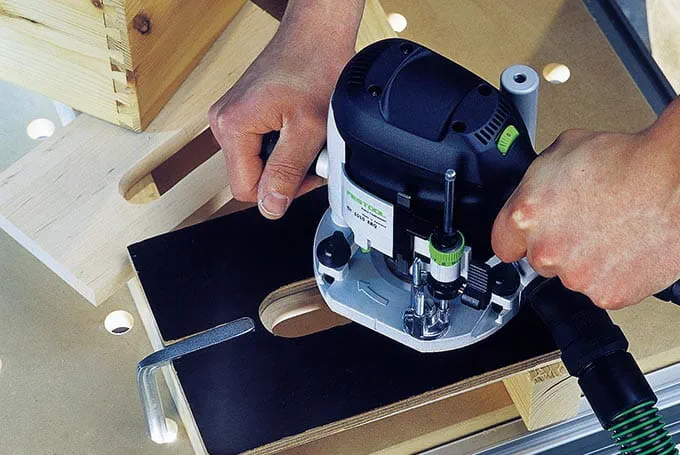

Kahvan jyrsiminen
Tässä käyttökohde-esimerkissä näytetään, miten yläjyrsimellä ja mallisapluunalla voi jyrsiä kahvan puulaatikkoon tai vetolaatikkoon. Tehtävä on esitetty ja selostettu selkeästi kuljetuslaatikon esimerkissä. Erityistä huomiota on kiinnitetty jyrsimen oikeaan valmisteluun, koska se on tärkeä edellytys työn onnistumiselle.

    Kuvaus

    Laatikoiden ja huonekalujen kahvoja tarvitaan puulaatikoiden kuljettamiseen ja huonekalujen vetolaatikoiden avaamiseen. Laatikoissa ne jyrsitään joko etu- tai taustapuolelle tai kumpaankin kylkeen, kun taas huonekalujen vetolaatikoissa ne jyrsitään yleensä vain etupuolelle. Paitsi jos vetolaatikko on kahdelta puolelta avattava. Jyrsintätyö esitetään tässä käyttökohde-esimerkissä pinottavien kuljetuslaatikoiden yhteydessä.

    Yleensä kahva kannattaa jyrsiä ennen vetolaatikon tai laatikon liimaamista, koska liimaamisen jälkeen tämä tehtävä on erittäin hankalaa. Liimatun laatikon kiinnitysmahdollisuudet ovat huomattavasti rajoitetumpia kuin erillisen rakenneosan yhteydessä.

    Seuraavat materiaalit tarvitaan:

    Sapluunan silkkipainolevy

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet/tarvikkeet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Kahvasyvennysjyrsinterä on erikoisrakenteinen terä, jolla voi jyrsiä suoraan työkappaleeseen ilman aiempaa urajyrsinterällä työstöä, mikä on tarpeen muita kahvajyrsinteriä käytettäessä.

      Jyrsinterää tulee kuitenkin käyttää sapluunan kanssa. Se tehdään seuraavasti:

      • Sapluunat tulee valmistaa erittäin tarkasti, koska mahdolliset epätarkkuudet näkyvät valmiissa työkappaleissa ja niiden korjaaminen on erittäin vaikeaa. Tarkasti tehtyä sapluunaa voi käyttää myöhemmin myös muissa työkappaleissa.

      • Mallisapluunan pitäisi olla vähintään 10 mm:n paksuinen, kun vetolaatikoiden etulevyjen vahvuus on 15-19 mm. Sapluunoiden tekemiseen soveltuvat erityisen hyvin silkkipainolevyt, koska ne ovat erittäin kestäviä ja sileäpintaisia. Niiden pinnalla jyrsintäpöytä liukuu erittäin hyvin.

      • Mallisapluunan kunnollista kiinnittämistä varten sen pitää olla mitoiltaan vähintään 20 cm / 30 cm.

      +

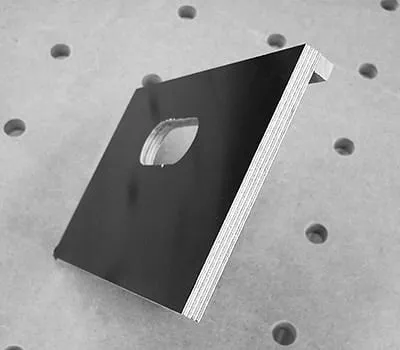

      Sapluunan valmistaminen

    • Kahvasyvennyksen korkeuden tulisi olla vähintään 35 mm ja leveyden vähintään 90 mm. Siten siihen on helppo tarttua kädellä. Lisäksi se tulisi sijoittaa 40 mm:n etäisyydelle laatikon yläreunasta. Jotta mallisapluuna saadaan ehdottoman suoraan työkappaleen reunaa vasten, yläreunaan kannattaa ruuvata lista, jota käytetään rajoittimena.

      Sapluunan kahvasyvennyksen voi porata erittäin helposti sylinteriporanterällä. Poranterän jättämät nurkat voi leikata pistosahalla ja viimeistellä raspilla tai viilalla.

      +

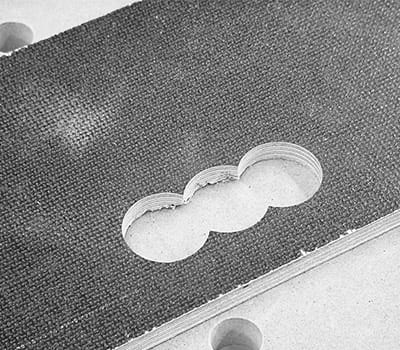

      Sapluunan kahvasyvennys

    • Kohdista yläjyrsin ja monitoimipöytä jyrsintään seuraavasti:

      • Aseta sapluuna työkappaleen päälle ja kohdista ne. Molemmat asetetaan yhdessä listojen päälle, mutta nämä listat eivät kuitenkaan saa olla jyrsittävän kahvan alueella. Kiinnitä kiristimet mahdollisimman kauas sapluunan reunaan, jotta ne eivät häiritse jyrsintää.

      • Asenna kahvasyvennysjyrsinterä yläjyrsimeen OF 1010. Varmista, että jyrsinterän varsi on kiinnitetty istukkaan vähimmäiskiinnityssyvyyteen asti. Säädä kierrosluku puulaadun ja jyrsinhalkaisijan mukaan.

      +

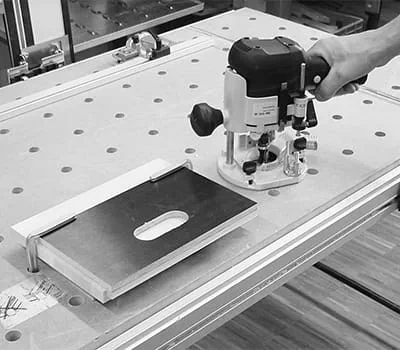

      Yläjyrsimen ja monitoimipöydän kohdistaminen

    • Säädä jyrsintäsyvyys. Huomioi tässä yhteydessä, että jyrsinkärjen ja säteen keskustan välinen etäisyys on 19 mm. Tämä mitta on tärkeä, koska jyrsintäsyvyys lasketaan seuraavasti: Jyrsintäsyvyys = 0,5 x materiaalipaksuus mm + 19 mm

      Kytke imuri jyrsimeen, jotta kahvan jyrsinnässä syntyvä pölykuormitus pysyy mahdollisimman pienenä.

      +

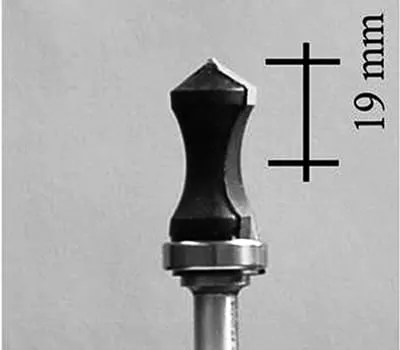

      Jyrsintäsyvyyden säätäminen

    Menettelyohjeet

    • Jyrsi kahva seuraavasti:

      • Aseta yläjyrsin kiinnitetyn työkappaleen päälle ja aseta jyrsinterä kahvan keskikohtaa vasten.

      • Käynnistä jyrsin ja jyrsi työkappaleen sisään säädettyyn syvyyteen asti. Lukitse yläjyrsimen lukituspainike.

      • Varmista, että teet jyrsinnän vastasuuntaisesti ja ohjaa jyrsinterä ja sen ohjainrengas tässä suunnassa sapluunaa vasten. Työstä mallisapluunaa pitkin ja jyrsi tällä tavalla kahva työkappaleeseen.

      +

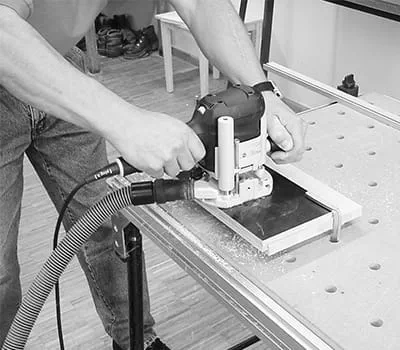

      Kahvan jyrsiminen työkappaleeseen

    • Kun kahva on jyrsitty, sammuta jyrsin ja odota, että jyrsin pysähtyy paikalleen. Vapauta vasta sen jälkeen lukituspainike, nosta terä pois reiästä ja ota yläjyrsin pois työkappaleen päältä.

      +

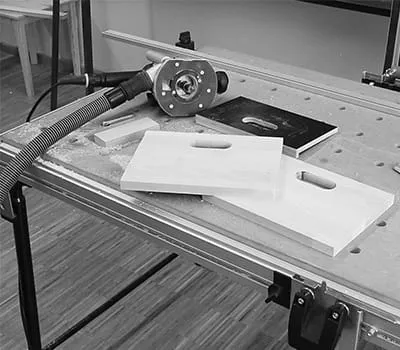

      Jyrsinterän lukituspainikkeen vapauttaminen
