Kahvasyvennyksen jyrsiminen vetolaatikoihin ja huonekalujen oviin

Kahvasyvennyksen jyrsiminen
Monissa huonekaluissa ja työkappaleissa upotettu kahvasyvennys on kannattava valinta ja se on tyylikäs vaihtoehto ulkopuoliselle kahvalle. Tässä käyttökohde-esimerkissä on selostettu, miten työkalu säädetään jyrsintää varten ja miten saat tehtyä tasaisen muotoisen kahvasyvennyksen. Siinä on käsitelty myös ei päästä päähän kulkevien kahvasyvennysten valmistusta.

    Kuvaus

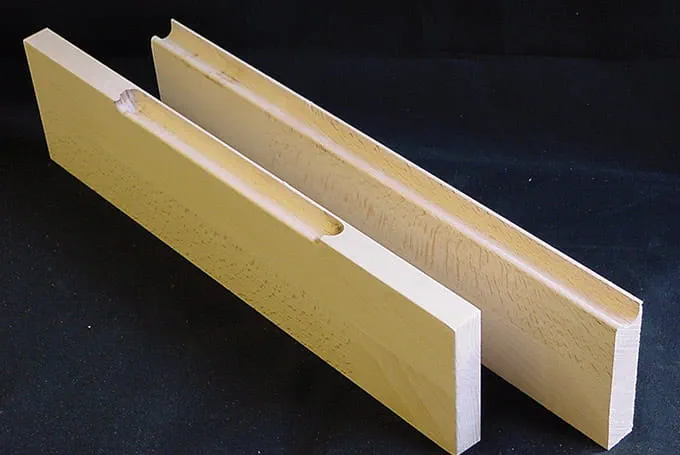

    Upotettua kahvasyvennystä käytetään paljon huonekalujen etulevyissä ja vetolaatikoissa muotoilullisena elementtinä. Kahvasyvennys korvaa usein häiritsevän pinnan päällä olevan kahvan. Olipa kyse sitten keittiön vetolaatikkokaapeista, olohuoneen kaapinovista tai lipastojen etulevyistä – upotetut kahvasyvennykset ovat rakenteellisia ja muotoilullisia elementtejä, joita tehdään usein puuseppien töissä.

    Tällaisia kahvasyvennyksiä on erittäin usein vetolaatikoissa, jotka ovat kaapin sisällä kaapinoven takana, koska kaapin sisällä ei ole yleensä tarpeeksi tilaa pinnan päälle asennettaville kahvoille. Kahvasyvennysjyrsinterä on tarkoitettu mitoiltaan vähintään 18 mm:n vahvuisten työkappaleiden työstöön.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Kahvasyvennyksen valmistamista varten tulee tehdä seuraavat valmistelut:

      Kiinnitä työkappale monitoimipöytään MFT. Aseta lisätuki työkappaleen alle.

      Varmista, että vetolaatikon tai kalusteoven sisäpuoli on pöytää vasten, ts. etupuoli osoittaa ylöspäin.

      Kiinnitä työkappale puristimilla niin, etteivät puristimet häiritse jyrsintää.

      +

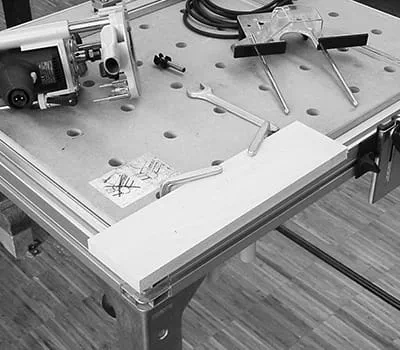

      Työkappaleen kiinnittäminen monitoimipöytään

    • Säädä yläjyrsin jyrsintää varten seuraavasti:

      Kiinnitä kahvasyvennysjyrsinterä yläjyrsimen kiinnitysistukkaan, jyrsinterän varsi pitää kiinnittää kiinnitysistukkaan vähimmäiskiinnityssyvyyteen.

      Laske jyrsintä alaspäin, kunnes jyrsinterä on työkappaletta vasten, ja säädä syvyydensäätimellä 16 mm:n jyrsintäsyvyys kahvasyvennystä varten.

      Kiinnitä sivuohjain ja säädä se niin, että se on samalla linjalla jyrsinterän uloimman pyöristyksen kanssa. Merkitse tämä kohta lyijykynällä jyrsintäpöytään. Työnnä sivuohjainta takaisinpäin, kunnes se on piirretyn linjan takana 8–10 mm:n etäisyydellä.

      +

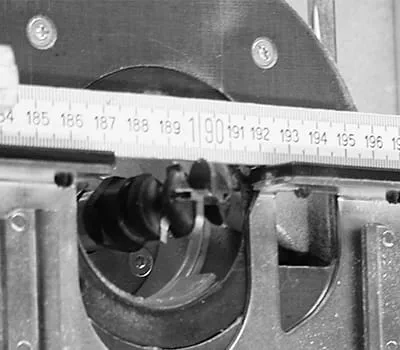

      Yläjyrsimen säätäminen

    Menettelyohjeet

    • Toimi jyrsinnässä seuraavasti:

      Aseta jyrsin jyrsittävän puun päälle, ja siirrä jyrsintä alaspäin. Lukitse lukitusruuvi, jotta jyrsin lukitaan asetettuun syvyyteen. Varmista, ettei terä kosketa käynnistyksen yhteydessä työkappaletta.

      Käynnistä moottori ja aja jyrsinterä hitaasti työkappaleeseen. Jyrsi vasemmalta oikealle, ts. jyrsintä tehdään vastasuuntaisesti.

      +

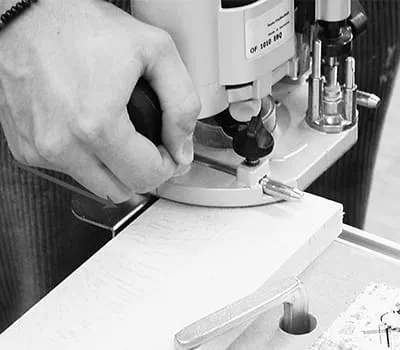

      Jyrsinterän ajaminen työkappaleeseen

    • Muista huomioida jyrsinnän aikana, että työkappaleseen kohdistuva painamisvoima on ensin sivuohjaimen oikeanpuoleisen pinnan kohdalla, kun vasemmanpuoleisen pinnan kohdalla ei ole vielä tukea. Kun se on tuettu, voit jakaa painamisvoiman sivuohjaimen molempien pintojen alueelle. Kun oikeanpuolisen pinnan kohdalla ei ole enää tukea, tällöin painamisvoima pitää kohdistaa sivuohjaimen vasemmanpuoleiselle pinnan kohdalle. Vain tällä tavalla saat jyrsittyä kahvasyvennyksen ilman "aaltoja".

      Vetolaatikon tai kalusteoven päässä voi sammuttaa jyrsimen. Ota työkalu pois työkappaleelta vasta sen jälkeen kun terä on pysähtynyt paikalleen.

      +

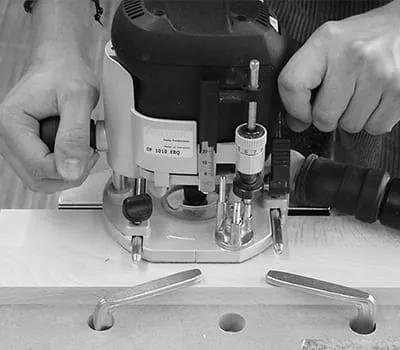

      Painamisvoiman jakaminen

    • Jos haluat jyrsiä upotetun kahvasyvennyksen, joka ei ulotu päästä päähän, voit merkitä sen jyrsinnän alku- ja loppupisteen ja tehdä jyrsinnän merkintöjen mukaan. Piirrä sitä varten n. 8 cm:n rajalinjat, niin että pystyt ajamaan nämä linjat jyrsintäpöydän toisella puolella olevan loven avulla.

      +

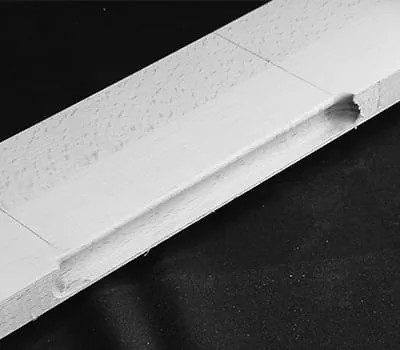

      Upotetun kahvasyvennyksen jyrsiminen
