Katto- ja koristeprofiililistojen sahaaminen

Katto- ja koristeprofiililistojen sahaaminen
Katto- ja profiililistojen tarkka sahaaminen voi olla vaikeaa ja aikaavievää. Tässä käyttökohde-esimerkissä on selostettu, miten kattolistojen jiirit voi sahata katkaisusahalla. Sen alussa on annettu työkalusuositukset Festoolin tuotevalikoimasta ja sen jälkeen siinä kuvattu tarkasti kaikki tarvittavat työvaiheet alkaen mittauksesta aina koristelistojen sahaamiseen asti.

    Kuvaus

    Katto- ja profiililistojen tarkka sahaaminen voi olla vaikeaa ja aikaavievää. Tässä käyttökohde-esimerkissä on selostettu, miten kattolistojen jiirit voi sahata katkaisusahalla. Sen alussa on annettu työkalusuositukset Festoolin tuotevalikoimasta ja sen jälkeen siinä kuvattu tarkasti kaikki tarvittavat työvaiheet alkaen mittauksesta aina koristelistojen sahaamiseen asti.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Menettelyohjeet

    • Festoolin KAPEX-sahalla voi työstää kulloisenkin käyttökohteen mukaan 4 erilaista poikkipintaa.

      Profiilien maksimimitat on rajoitettu seuraaviin arvoihin:

      • 88 x 305 mm kun katkaisukorkeus 90° x katkaisuleveys 90°
      • 88 x 215 mm kun katkaisukorkeus 90° x katkaisuleveys 90° kun katkaisukorkeus 90° x katkaisuleveys 45°
      • 55 x 305 mm kun katkaisukorkeus 45° x katkaisuleveys 90°
      • 33 / 55 x 215 mm kun katkaisukorkeus 45° x katkaisuleveys 45°

      +
      Järjestelmäimurin liittäminen

      • Säädä kierroslukupykäläksi 6.
      • Kytke imuletku KAPEX-sahaan ja järjestelmäimuriin.
      • Vain M-imuria käytettäessä: Säädä imuletkun halkaisija.

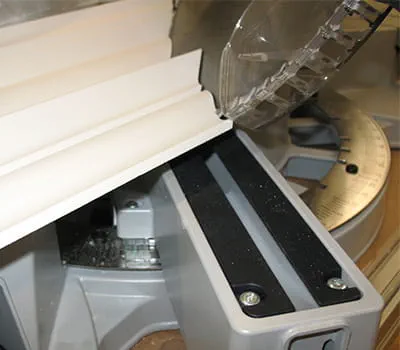

      Kun haluat sahata kattolistan jiirin, varmista kunnollinen tuenta – tähän tarvitset katkaisuohjaimet ja ohjainvasteet.
      Vakiovarustukseen kuuluvan siirtokulman avulla voit mitata nopeasti nurkan kulman ja sahata sitä vastaavat kulmanpuolittajat profiileihin. Kuvassa on näytetty nurkan sisäkulman mittaaminen.

      +

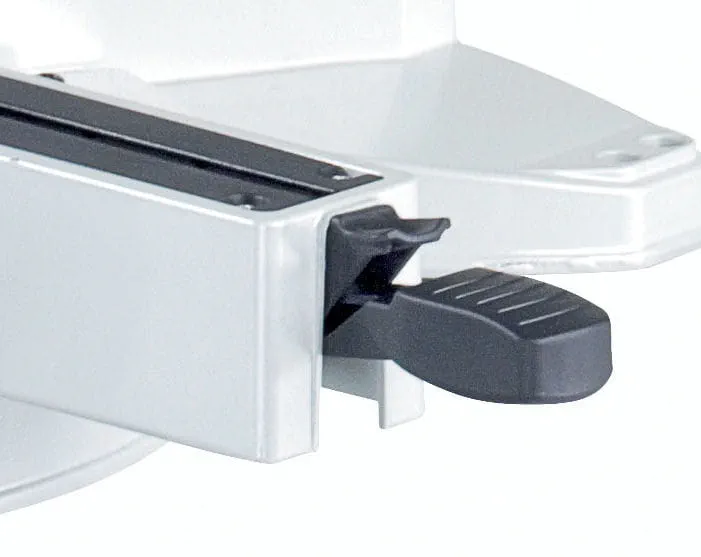

    • Avaa sahapöydän jiirikulman (vaakasuuntainen) lukkovipu.
      Paina esiasetettujen vaakasuuntaisten jiirikulmien lukitusvipua alaspäin, suuntaa pöytä siirtokulman viivaan ja lukitse asetus painalla lukkovipu takaisin alas.

      +

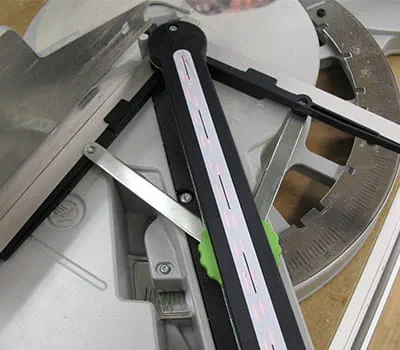

    • Sitä varten KAPEX-sahan kaksoislinjalaser kytketään päälle ja kohdistetaan yhdensuuntaisesti siirtokulmaan merkittyyn viivaan. Sen jälkeen voidaan siirtyä kattolistojen jiirien sahaamiseen.

      +
      Kaksoislinjalaserin suuntaaminen

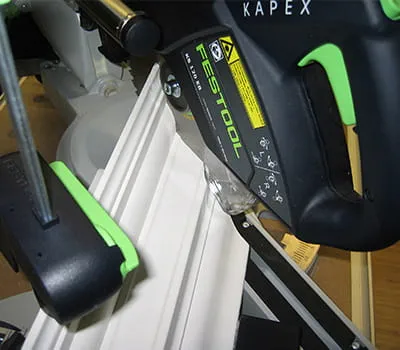

    • Aseta kattolistat työkappalevastetta vasten ja kohdista ne pöydän levennysosan ohjainlistan kanssa. Kiinnitä koristelistat ennen leikkaamista työkappalekiinnittimellä. Siistin liitoksen takaamiseksi ohjaimet täytyy ohjata erittäin lähelle sahanterän viereen.

      +

    • Sahaa sopiva vastakulma samalla tavalla viereiseen profiililistaan. Kun kattolistat on saatu sahattua, ne voidaan liimata paikalleen ja pinnoittaa.

      +
