Kerroslevyjen sahaaminen pistosahoilla
Kuvaus
Tässä käyttökohde-esimerkissä on kuvattu 60 mm:n paksuisen kerroslevyn sahaaminen pistosahalla. Kerroslevyjä käytetään usein teräshallien ulkoverhouksen valmistamiseen, esimerkiksi varastorakennuksissa, logistiikkakeskuksissa, tehdasrakennuksissa, tavarataloissa, jne.
Kerroslevyissä on kaksi teräksistä päällikerrosta lämpöä eristävän, kovasta polyuretaanivaahdosta (PUR) valmistetun sisuksen ympärillä.
Päällikerrokset on valmistettu 0,6 mm:n paksuisesta ST 37 teräksestä, joka on kuumasinkitty ja erikoismaalilla pinnoitettu. Niitä toimitetaan uritetulla, tasaisella tai trapetsin muotoisella profiililla. Kova PUR-vaahto takaa erinomaisen lämmöneristyksen. (60 mm:n paksuiset kerroslevyt = k-arvo 0,32 tai 40 mm:n paksuiset levyt = k-arvo 0,38.)
Samalla kerroslevyt tarjoavat myös erinomaisen äänieristysarvon Rw = 25 dBA.
Verstaassa tai työmaalla tehtävää asennusta varten tarvitaan tiettyjä sovitustöitä. Niiden yhteydessä täytyy loveta nurkkia, työstää osia oikeaan kokoon ja leikata säteitä.
Tähänastiset menettelytavat:
Vaivalloinen ja aikaavievä sahaaminen käsisahalla.
Katkaisu kulmahiomakoneilla, mihin liittyy tiettyjä vaaroja:
- Päällikerros saattaa lämmetä hehkuvan kuumaksi (epäsiisti sahausura)
- Kova PUR-vaahto saattaa sulaa
- Epätarkka katkaisu-ura
Ratkaisu
Kerroslevyille tarkoitetulla erikoissahanterällä varustetulla pistosahalla levyjä voi leikata nopeasti, siististi ja rationaalisesti.
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-

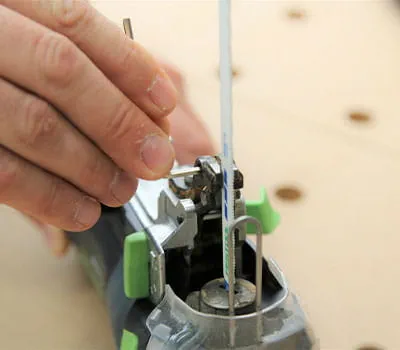

Ohjaimen säätäminen pistosahanterälle
- Lastusuojus poistetaan pistosahasta
- Heiluri-iskun kytkin asentoon 3
- Avaa lukitusruuvi kuusiokoloavaimella
- Avaa Fast Fix ja työnnä sahanterä kiinnityspitimen pohjaan asti
- Säädä kovametalliohjaimen ruuvia kuusiokoloavaimella niin pitkälle, kunnes leuat ovat melkein kiinni sahanterässä
- Napsauta lastusuojus takaisin paikalleen
-

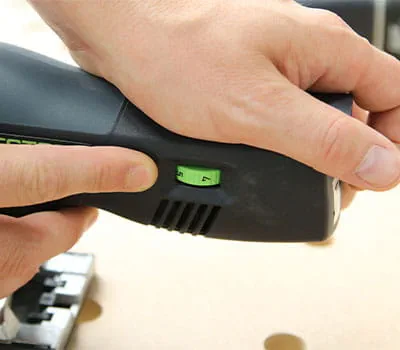

Huomio: Kerroslevyjen sahaamiseen tarvitaan:
- Tehtävään sopiva Festool-sahanterä
- Käytä suojalaseja, työkäsineitä ja tarvittaessa suojavaatetusta (tapaturmien välttämiseksi)
- Aloita sahaus hitaasti – älä ohjaa terää suurella voimalla työkappaletta vasten
- Säädä kierroslukuporras 4 ja sahaa hitaalla etenemisvauhdilla
- Käytä työssä pölynpoistoa
Menettelyohjeet
-
- Kiinnitä kerroslevyt pöytään, puupukeille tms. ruuvipuristimilla.
(Vaihtoehtoisesti: aseta n. 15 cm:n paksuiset puutuet, esim.: parrunpalat lattialle). - Tee levyihin tarvittavat merkinnät
- Kytke imuletku pistosahaan
- Aseta pistosaha kerroslevyä vasten

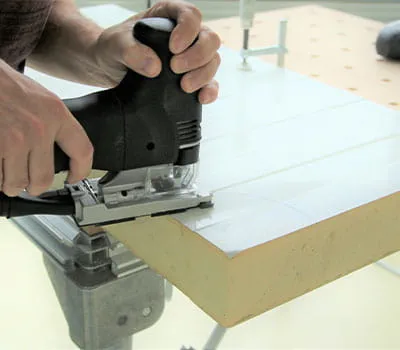

- Käynnistä moottori ja sahaa hitaalla vauhdilla lovi tai säde kerroslevyyn
- Kiinnitä kerroslevyt pöytään, puupukeille tms. ruuvipuristimilla.
-
