Kipsikartonkilevyn jyrsiminen ja taittaminen

Kipsikartonkilevyn jyrsiminen
Sisäkattojen tai ei-kantavien sisäseinien vuoraamiseen käytetään mielellään kipsikartonkilevyjä – jotka tunnetaan myös nimellä Rigips. Seuraavassa on selostettu, miten kipsikartonkilevyt jyrsitään, taitetaan ja liimataan paikalleen. Ohjeissa on hyödyllisiä tietoja ja vinkkejä mm. tarkkaan leikkaamiseen ja jyrsintään.

    Kuvaus

    Etenkin vanhojen rakennusten saneerauksessa asuintilat täytyy remontoida vastaamaan nykyisiä vaatimuksia. Näistä töistä voidaan mainita tiiliseinien oikaisu, liian suurten tilojen jakaminen pienemmiksi huoneiksi tai lämpöeristyksen tekeminen. Kaikissa näissä rakennustöissä käytetään usein kipsikartonkilevyjä.

    Kipsikartonkilevyt tarjoavat rakentajille ja maalareille monia etuja: Niistä syntyy vain vähän rakennusjätteitä; ne eivät aiheuta kosteuskuormitusta eikä niiden asentamisen yhteydessä ole siten kuivumisaikoja. Niiden asentamien ja työstäminen on nopeaa ja helppoa ja siten edullista.

    Ongelmana lähes kaikissa töissä on kuitenkin se, että kipsikartonkilevyjä täytyy asentaa nurkkien päälle (esim. tiiliseinien ulkonemien, ikkunoiden/ikkunanpielien ja pylväiden yhteydessä).

    Sitä varten kipsikartonkilevyt leikataan oikeaan mittaan ja liitetään puskuliitoksella toisiinsa. Tässä syntyvät saumakohdat täytyy paklata ja hioa. Lisäksi ikkunoiden/ikkunanpielien ja pylväiden yhteydessä asennetaan yleensä kulmalistat, mikä vie paljon aikaa ja lisää merkittävästi kustannuksia. Festoolin järjestelmäratkaisulla ei tarvita kulmalistoja eikä paklausta. Siten säästetään aikaa ja rahaa.

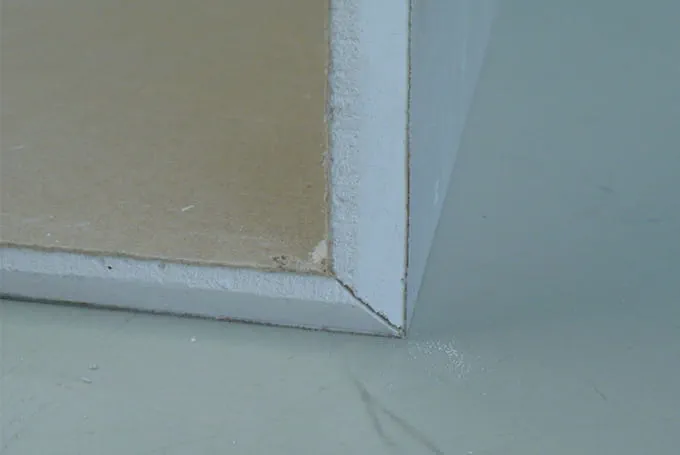

    Järjestelmäratkaisu koostuu yläjyrsimestä OF 1010, ohjainkiskosta, loivakärkisestä V-urajyrsimestä ja imurista. Kipsikartonkilevyn taustapuolelle jyrsitään V-ura samalla kun alempi kartonkikerros jää ehjäksi. Poisjyrsityn materiaalin myötä levyyn muodostuu tarkalleen sen kokoinen ura, joka tarvitaan levyn taittamiseksi 90° verran. V-ura käsitellään syväpohjusteella ja liimataan puu-/valkoliimalla. Taitetun levyn voi tämän jälkeen asentaa helposti paikalleen.

    Seuraavat materiaalit tarvitaan:

    • Puu-/valkoliima
    • Syväpohjuste

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet/tarvikkeet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Asenna jyrsinterä merkinnän kohdalle yläjyrsimeen.

      Säädä jyrsintäsyvyys hienosäädön revolverirajoittimella. Säätö tulee tehdä niin, ettei alakartonkia vaurioiteta/kosketeta.

      Tärkeää: Tässä käytettävä V-urajyrsin on erikoismalli, jossa on loiva kärki!

      Asenna sivutuki A.

      +

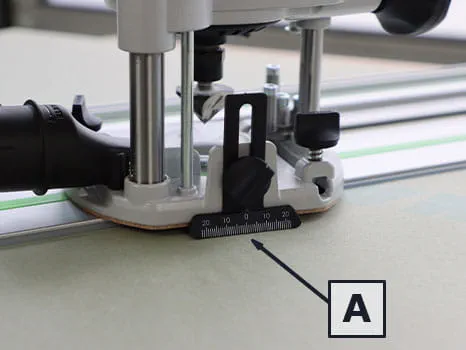

      Jyrsinterän asentaminen

    Menettelyohjeet

    • Kipsikartonkilevyn merkitseminen

      Aseta kipsikartonkilevy tasaiselle pinnalle ja merkitse taustapuolelle viivalla seinän leveys plus materiaalin paksuus. (Esim.: 10 cm + 1,25 cm materiaalin paksuus = 11,25 cm)

      Viiva (M) on tästä eteenpäin yläjyrsimen keskilinja.

      +

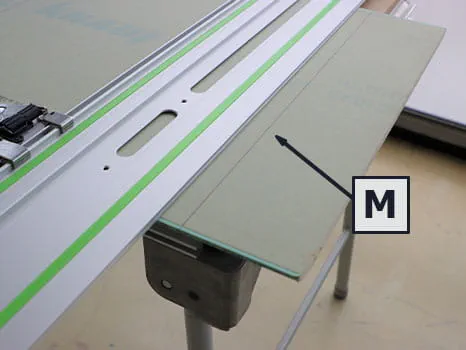

      Kipsikartonkilevyn merkitseminen

    • Kohdista ohjainkisko yhdensuuntaisesti keskilinjaan (M) nähden

      Asenna ja kiristä ohjainsovite jyrsintäpöytään.

      Kohdista yläjyrsimen jyrsintäpöydän keskimerkki (ks. kuvan merkki C) keskilinjaan (M) kipsikartonkilevyn alku- ja loppupäässä.

      Kiinnitä ohjainkisko levyyn ruuvipuristimilla.

      Aseta kipsikartonkilevyllä oleva yläjyrsin ohjainsovitteen kanssa ohjainkiskon päälle sekä aseta ja kiristä sivutuki (A) kipsikartonkilevyn päälle.

      Säädä jyrsintään kierrosnopeusporras 1.

      Kytke pölynpoisto ja jyrsi V-ura yhdellä työvaiheella.

      +
      Ohjainkiskon kohdistaminen

    • Kipsikartonkilevyn liimaaminen

      Kipsikartonkilevyn suoran seinään kiinnittämisen ohella levystä voi rakentaa kestävän kulman tai kotelon (esim. kanavan verhoamiseksi). Sitä varten levyyn täytyy jyrsiä ura, joka liimataan kiinni.

      Menettelytapa:

      1. Käsittele V-ura syväpohjusteella ja anna työkappaleen kuivua n. 2 tuntia.
      2. Levitä V-uraan puu-/valkoliimaa ja taita kipsikartonkilevyt yhteen.
      3. Anna liiman kuivua valmistajan antamien ohjeiden mukaan.

      Jyrsinnän jälkeen tehtävää liimaamista ei tietyissä tapauksissa tarvita ikkunanpielien ja pylväiden yhteydessä, koska kipsikartonkilevy kiinnitetään näissä tapauksissa ruuvaamalla seinään.

      +

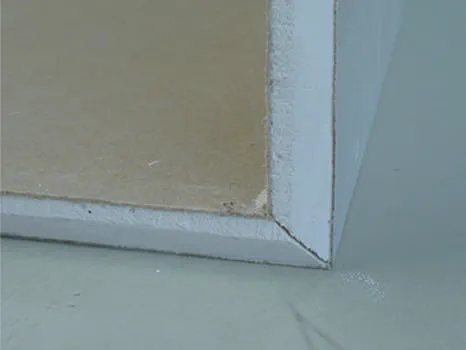

      Kipsikartonkilevyn liimaaminen
