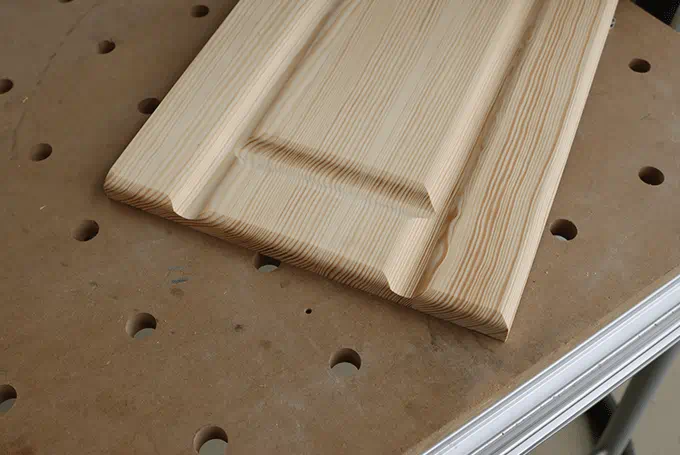

Kehysmäisen koristeuran jyrsiminen huonekalun etulevyyn

Koristeuran jyrsiminen
Kun haluat tehdä huonekalun etulevystä kehysmäisen, voi jyrsiä siihen helposti koristeuran. Tässä käyttökohde-esimerkissä on selostettu, minkä työkalun tarvitset jyrsintään ja miten työkappaleen ulkoreunat pyöristetään jyrsinnän jälkeen. Se näyttää, miten yläjyrsin varustetaan ja mitä mittoja tulee noudattaa.

    Kuvaus

    Klassisten kehysrakenteiden ohella, jotka voi tehdä nopeasti ja helposti lovi- ja vastaprofiilijyrsinterillä, on lisäksi mahdollista profiloida liimapuulevyjä ja jyrsiä koristeuria puuhun. Tällä tavalla saadaan aikaan vaikutelma, että kyseessä on vastaprofiilirakenne. Tällä tavalla puuseppä voi tehdä helposti työstettävistä materiaaleista, kuten liimapuulevyistä, laadukkaan näköisiä huonekaluosia, esimerkiksi keittiön tai kaapiston etulevyjä. Näin etulevyihin saadaan peilioven tai kehysrakenteen kaltainen ulkonäkö.

    Huonekalun kehysrakenteen näköisen etulevyn valmistamiseen tarvitaan kolme erilaista työvaihetta. Ensimmäisessä vaiheessa jyrsintään pystysuuntaan ja toisessa vaiheessa vaakasuuntaan. Kolmannessa vaiheessa jyrsinnän jälkeen pyöristetään ulkoreunat

    Jos haluat jyrsiä vain pystysuuntaisesti, tällöin tietysti toinen vaihe jätetään väliin.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Tee seuraavat valmistelut kehysmäisen ulkonäön jyrsintään:

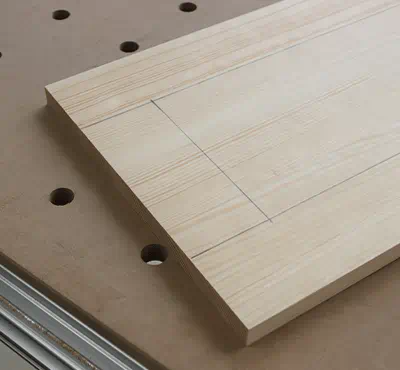

      Piirrä kaikkia jyrsintätöitä varten jyrsinterän kulloinenkin keskilinja, sekä sen rajakohta.

      +
      Jyrsinterän keskilinjan merkitseminen

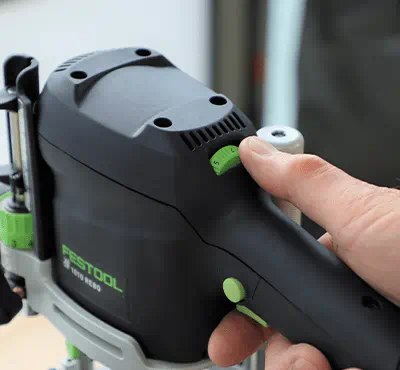

    • Tee yläjyrsimen käyttökuntoon valmistelut. Toimi seuraavasti:

      Kiinnitä yläjyrsimeen profiilijyrsinterä ilman ohjainrengasta, jyrsinterän varsi pitää asentaa istukkaan vähimmäiskiinnityssyvyyteen asti, jotta saat taattua jyrsinterän luotettavan kiinnityksen.

      Asenna ohjainsovite yläjyrsimeen, jotta sitä voi ohjata ohjainkiskolla.

      Asenna yläjyrsin säätämistä varten ohjainkiskon päälle.

      Säädä kierroslukuporrasta puulaadun, jyrsinterän tyypin ja jyrsinterän halkaisijan mukaan (katso tarvittavat arvot käyttöohjeiden asiaankuuluvasta taulukosta).

      +
      Yläjyrsimen käyttökuntoon valmistelu

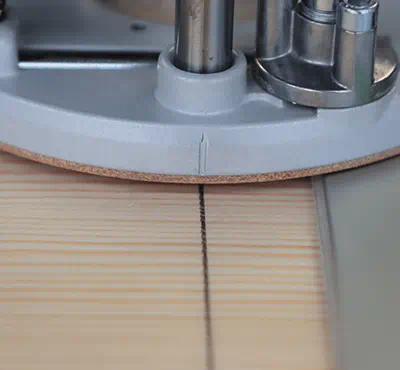

    • Kiinnitä jyrsittävä työkappale monikäyttöpöytään kiinnityselementeillä tai puristimilla niin, että voit työstää ensimmäisen pystylinjan. Etäisyys x piirretystä linjasta ohjainkiskon reunaan riippuu jyrsinterän halkaisijasta ja se lasketaan seuraavasti:

      x = jyrsinterän halkaisija mm / 2 + 2 mm

      42 mm:n profiilijyrsinterälle tämä laskutoimitus antaa tulokseksi 23 mm:n etäisyyden.

      +
      Etäisyyden laskeminen

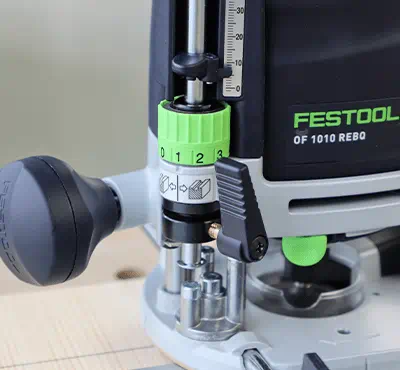

    • Säädä profiilijyrsinterälle 8 mm:n jyrsintäsyvyys. Emme ole selostaneet tässä yksityiskohtaisesti jyrsintäsyvyyden säätöä. Sitä koskevat ohjeet voi katsoa käyttöohjekirjasta.

      Säädä yläjyrsimen ja kiskon välinen etäisyys. Käytä apuna merkittyjä linjoja ja jyrsintäpöydän uria, jotka näyttävät tarkasti jyrsinterän keskikohdan.

      +
      Jyrsintäsyvyyden säätäminen

    • Ohjaa työkalua jyrsinnän ensimmäisen rajalinjan kohdalle ja kohdista tähän kohtaan ohjausrajoitin. Siirrä työkalu jyrsittävän uran loppuun ja kohdista siihen toinen ohjausrajoitin. Aiemmin merkitsemiesi rajalinjojen ja tuen millimetrilukeman kanssa voit tehdä tämän asetuksen erittäin tarkasti.

      Pystysuuntaisissa jyrsinnöissä ei tarvitse käyttää ohjausrajoittimia.

      +
      Ohjausrajoittimien kohdistaminen

    Menettelyohjeet

    • Jyrsintä tulee suorittaa seuraavasti:

      Aseta yläjyrsin asianmukaisesti kiskon päälle.

      Käynnistä jyrsin ja upota se työkappaleeseen. Varmista aina, ettei jyrsinterä ole kiinni työkappaleessa, kun käynnistät moottorin, jotta jyrsin kiihtyy vapaasti käyttönopeuteen.

      Aja kiskoa pitkin ja huolehdi siitä, ettet etene liian hitaasti, koska muuten jyrsinterä polttaa materiaalia.

      Kun olet jyrsinyt uran loppuun, aja jyrsin pois urasta ja sammuta moottori.

      Odota, että jyrsin pysähtyy paikalleen, ennen kuin otat sen pois kiskolta.

      +
      Jyrsinnän suorittaminen

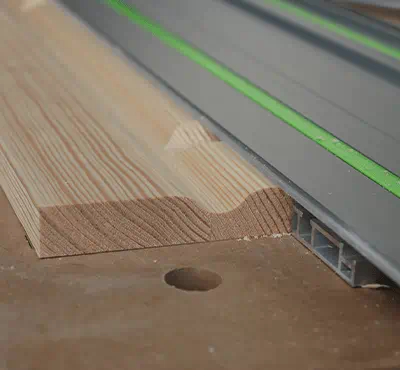

    • Jos pystysuuntaiset jyrsintäurat kulkevat päästä päähän, töissä ei tarvitse käyttää ohjausrajoittimia. Aja jyrsin moottori käynnissä työkappaleeseen ja jyrsinnän lopussa taas pois työkappaleesta. Muilta osin pystysuuntaisia jyrsintöjä koskevat samat menettelyohjeet kuin vaakasuuntaisia jyrsintöjä.

      +
      Pystysuuntaiset jyrsinnät

    • Kolmannessa työvaiheessa, työkappaleen ulkoreunojen pyöristyksessä, yläjyrsimeen tulee kiinnittää ohjausrenkaalla varustettu pyöristysjyrsinterä.

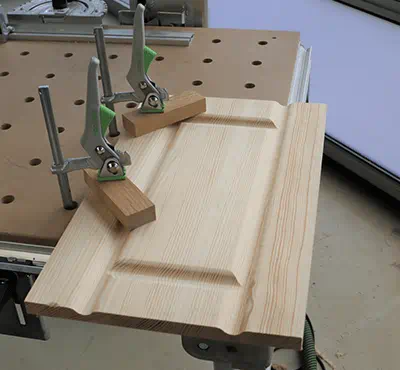

      Tätä työvaihetta varten puukappale kiinnitetään monikäyttöpöytään niin, että kaksi reunaa ovat työstettävissä.

      Jyrsimen syvyyden säädön yhteydessä työkappaletta vasten voi asettaa ohjausrenkaan ruuvin, jolla suoritetaan nolla-asetus. Säädä tällöin työstöä varten 18 mm:n jyrsintäsyvyys.



      +

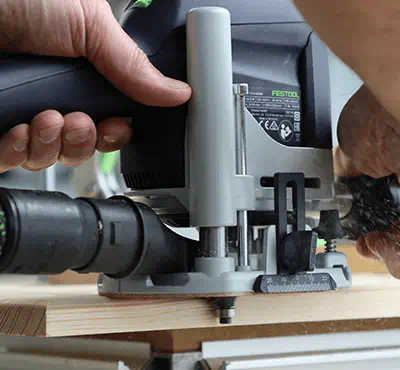

      Ulkoreunojen pyöristäminen

    • Työkappaleen ulkoreunojen pyöristystyössä työstetään ensin työkappaleen poikittaisreunat. Sen jälkeen työstetään työkappaleen pitkittäisreunat.

      +
      Ulkoreunojen pyöristäminen
