linnunpyrstöliitos

Timber Construction with Lignatool

    Kuvaus

    Linnunpyrstöliitos on tehokas puuliitos, jota käytetään puurakentamisessa sivupalkkien liittämiseen pääpalkkeihin. Tässä esimerkissä esitetään kattoharjapalkin ja harjapalkin välisen liitoksen tekeminen OF 2200 -yläjyrsimellä ja LIGNATOOLin jyrsintemallilla.



    Koneet/tarvikkeet

    Valmistelu/asetukset

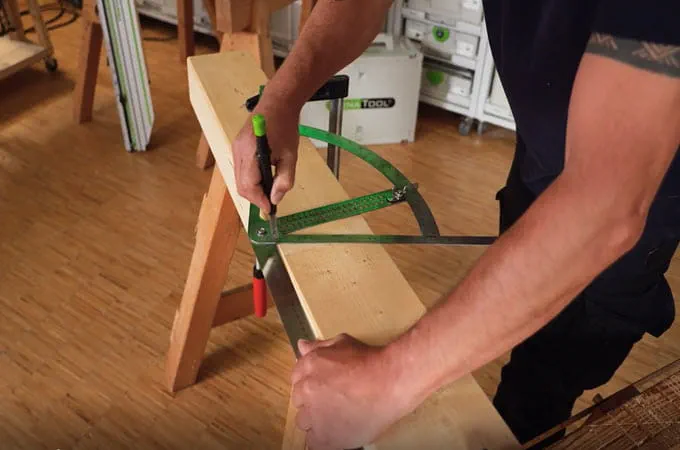

    • Kattotuolien merkitseminen

      +

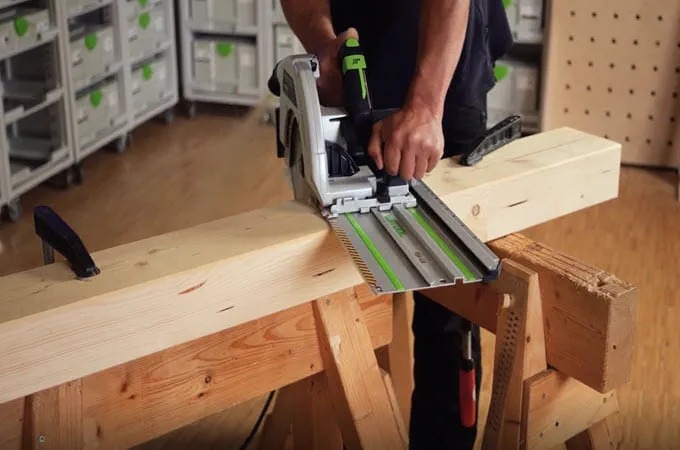

    • Kattotuolien leikkaus

      Kattokiskoa käytetään kattotuolien leikkaamiseen.

      +

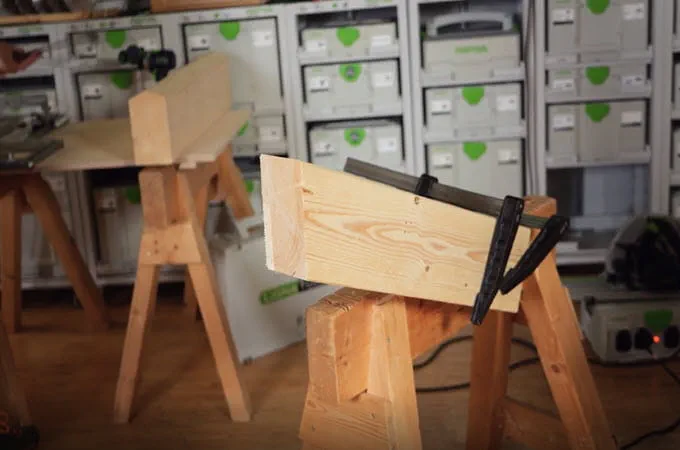

    • Kattotuolien kiinnittäminen

      Kattotuet kiinnitetään ruuvipuristimilla, jotta ne eivät pääse liukumaan.

      +

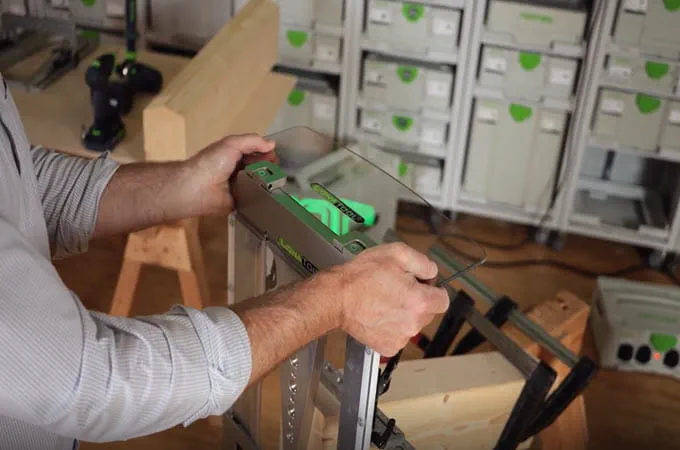

    • Tappia varten tarkoitetun jyrsintämallin säätäminen

      Mallineessa kiinnityssivut on säädettävä katon kaltevuuden ja tapin pituuden mukaan. Siksi kulma mitataan ja määritetään ensin suoraan kattotuolista.

      +

    • Säädä tapin pituus mallineen avulla

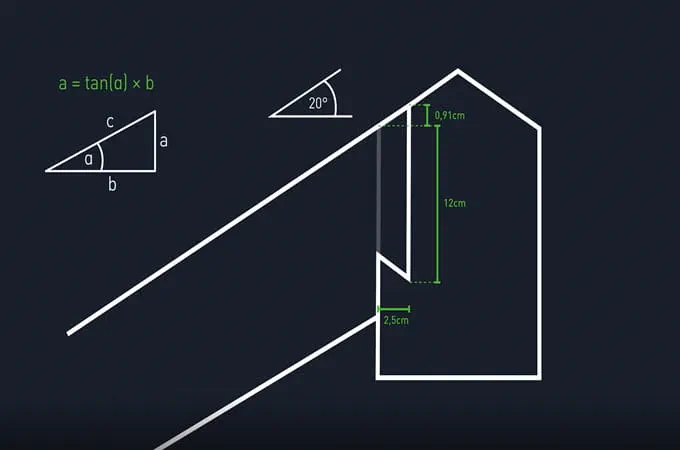

      Esimerkissämme tapin pituus oli 12 cm, johon lisättiin 9,1 mm:n erotusmitta. Erotusmitta lasketaan tangenttifunktion avulla. Se riippuu tapin pituudesta ja katon kaltevuudesta.

      +

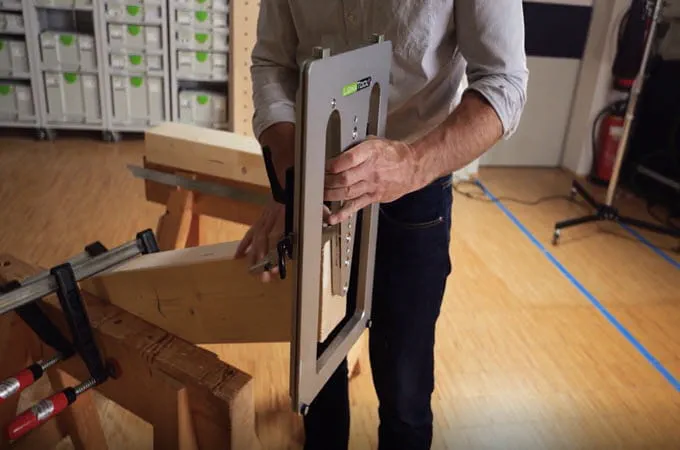

    • Kiinnitä tapitusmalli kattotuoleihin

      Malli voidaan nyt kiinnittää kattotuoleihin. Malli kiinnitetään työkappaleeseen ruuveilla. Lisäksi asennetaan ohjauskelkat ja lastusuojat.

      +

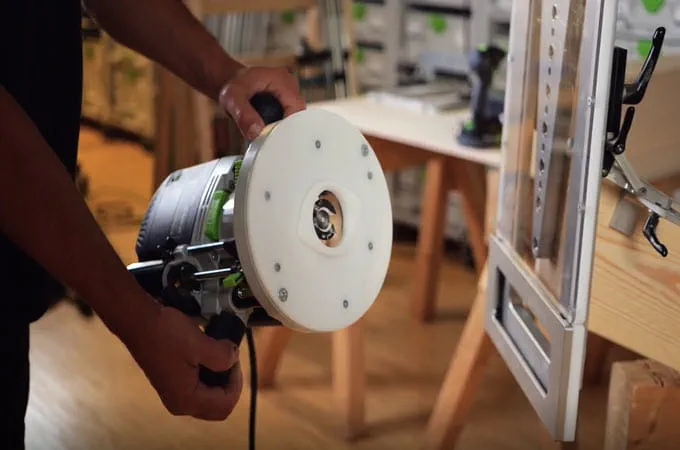

    • Varusta yläjyrsin ohjauslevyllä ja jyrsimellä

      OF 2200 -yläjyrsimessä on mukana pohjalevy ja jyrsin.

      +

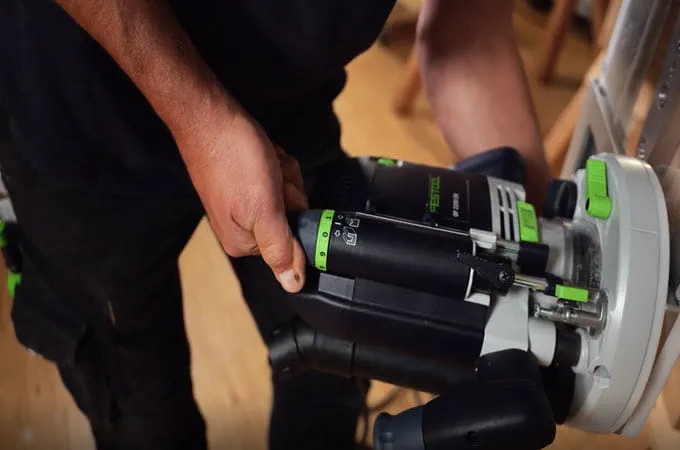

    • Jyrsintäsyvyyden säätäminen

      Yläjyrsin kiinnitetään mallilevyyn, minkä jälkeen jyrsintäsyvyys säädetään. Esimerkissämme jyrsintäsyvyys säädetään 25 mm:iin. Erityisen kätevää on hienosäätö, jota voidaan säätää kymmenesosamillimetrin tarkkuudella.

      +

    Menettelytapa

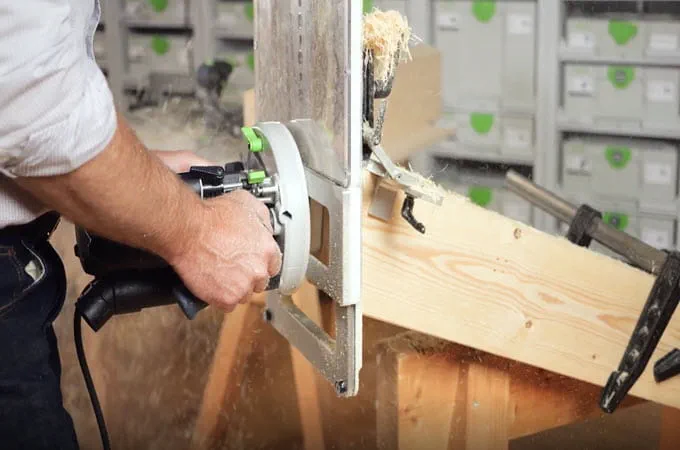

    • Suorita jyrsintä (tappi)

      Nyt voidaan suorittaa ensimmäinen jyrsintä. On aina suositeltavaa tehdä kokeellinen jyrsintä molemmille osille ja tarkistaa sen jälkeen osien istuvuus.

      +

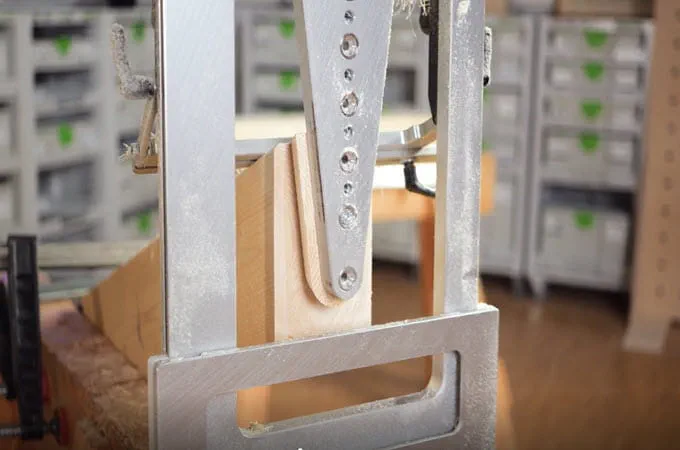

    • Tappin jyrsintä on valmis

      Ensin jyrsitään reuna-alueelta repeämien välttämiseksi, ja sen jälkeen jyrsitään sisäosa.

      +

    • Tappireiän mallin säätäminen

      Malli säädetään katon kaltevuuden mukaan asettamalla pysäyttimet katon viistoon ja kiinnittämällä ne asianmukaisesti.

      +

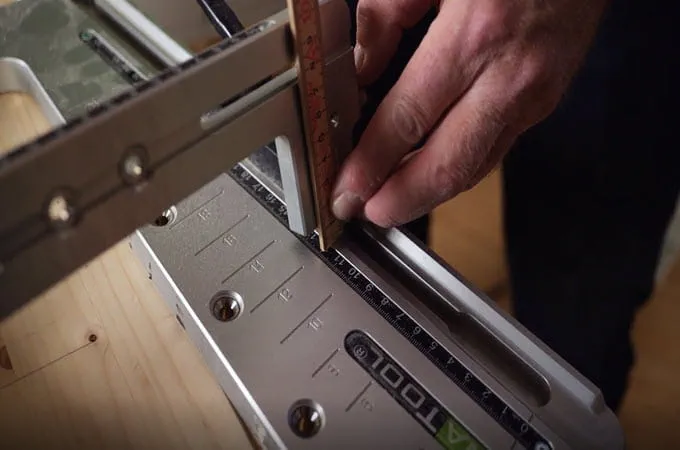

    • Kärjen pituuden säätäminen

      Kun katon kaltevuus on säädetty (tässä 20°), voidaan säätää tapin pituutta (tässä 12 cm).

      +

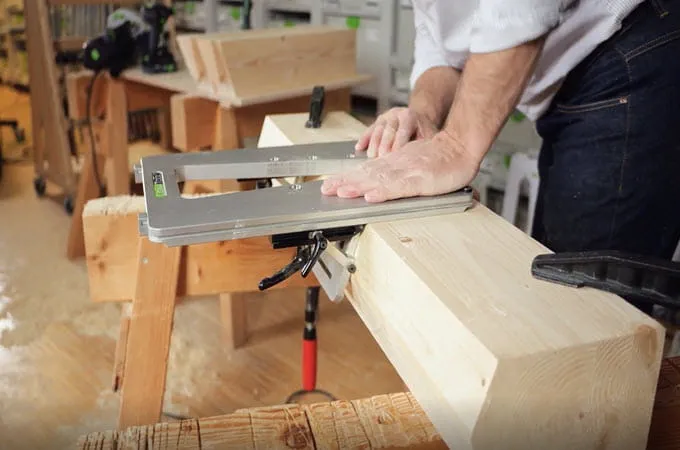

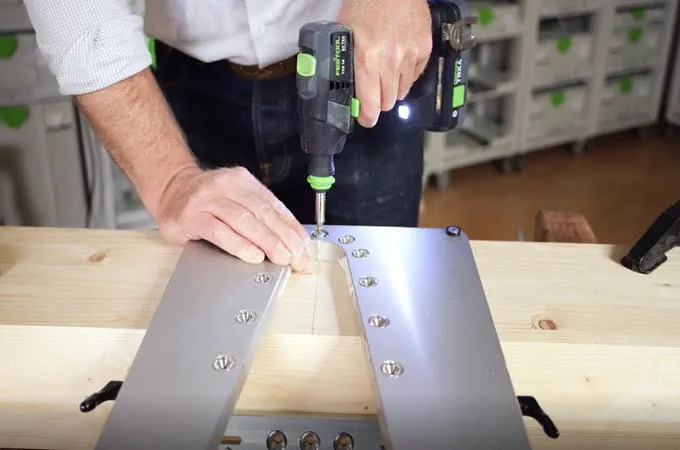

    • Kiinnitä malli kattopalkkiin

      Malli asetetaan akselin merkinnän kohdalle ja kiinnitetään kiinnitysruuvilla.

      +

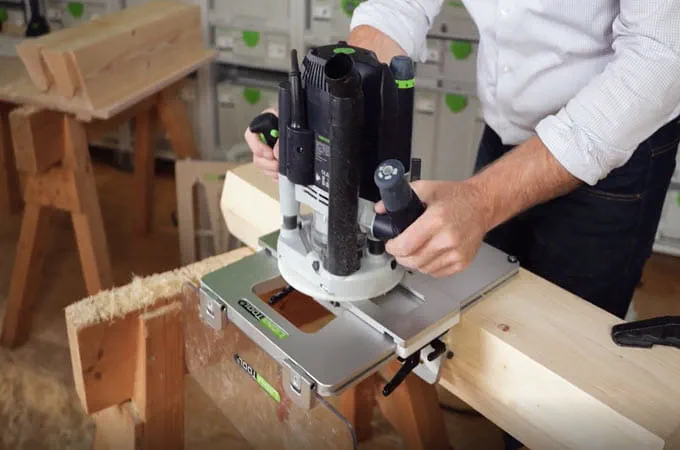

    • Suorita jyrsintä (tappireikä)

      Kun ohjauskelkka ja lastunohjain on asennettu, jyrsin voidaan kiinnittää kelkkaan. Tämän jälkeen suoritetaan jyrsintä. Jyrsintäsyvyys pidetään vakiona.

      +

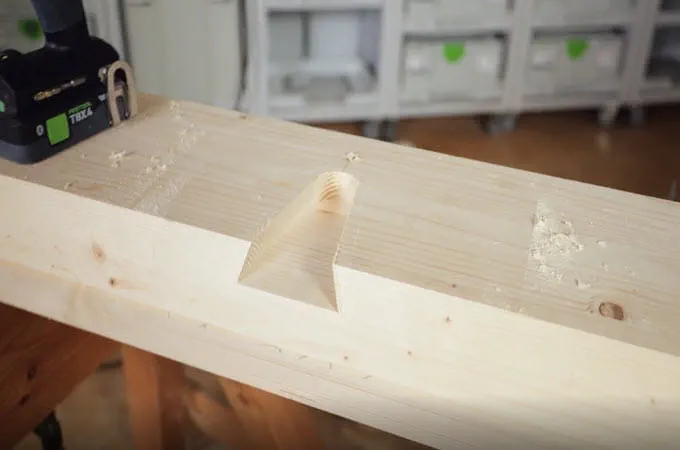

    • Tappireiän jyrsintä on valmis

      Jyrsintä tehdään myötäpäivään. Jotta vältetään repeämät, jyrsitään ensin hetken oikealla puolella ja vaihdetaan sitten ”oikealle” puolelle. Myös tässä pätee: on parasta tehdä ensin koejyrsintä.

      +

    • Kattotuolien kiinnittäminen harjapalkkiin

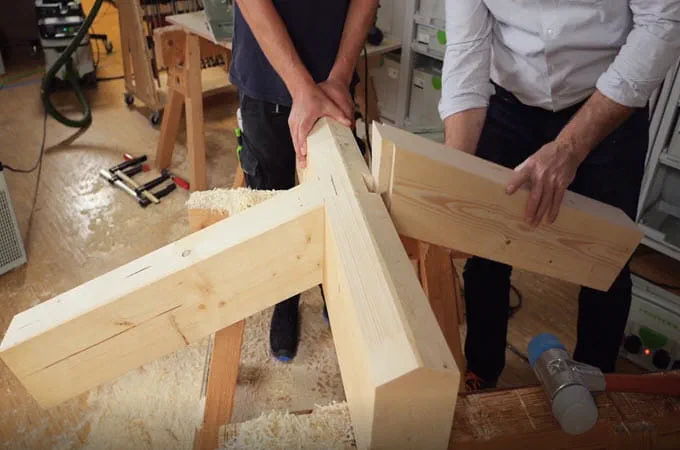

      Kun tappiin ja tappireikään on tehty koejyrsintä, kaikki jyrsinnät voidaan suorittaa ja osat asentaa sen jälkeen. Kattotuoli ripustetaan yksinkertaisesti u-tappien avulla tappireikään ja sovitetaan paikalleen raskaalla kumivasaralla.

      +

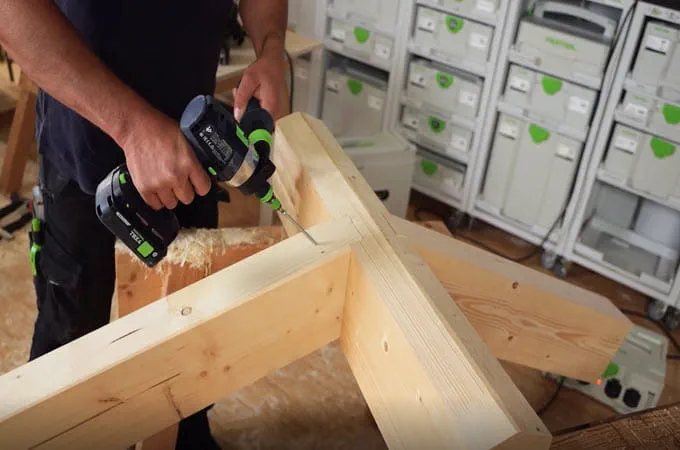

    • Varmista liitoksen irtoamattomuus

      Kierrä kiinnitysruuvi vinosti sisään, jolloin kattotuolit kiinnittyvät ja estyvät liukumasta ulos, ja liitos on valmis.

      +

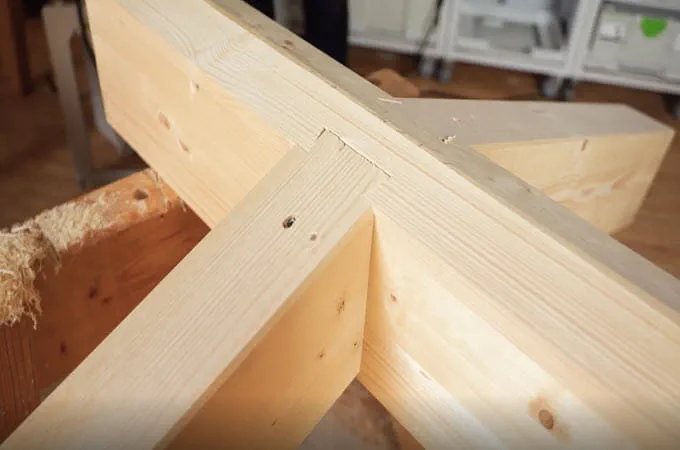

    • Valmis liitos

      Valmis liitos on erittäin kestävä ja mahdollistaa nopean asennuksen. Lisäksi siinä ei tarvita lainkaan metallisia liitososia. Ja mikä parasta: se näyttää vieläpä hyvältäkin.

      +
