Puisen monikulmion sahaaminen ja kopioiminen
Kuvaus

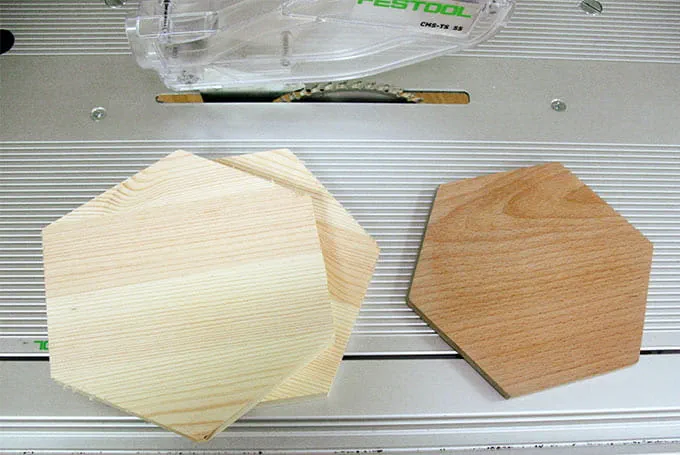

Säännöllisen muotoisten kulmioiden (kolmikulmio, kuusikulmio, kahdeksankulmio, jne.) ja epäsäännöllisen muotoisten monikulmioiden tarkan kopioimisen ja sahaamisen saa tehtyä helposti pöytäsahalla.
Varsinkin koristeellisissa ovipeilien tai katto- ja seinäverhousten kohokuvioissa voi käyttää tällaisia geometrisiä osia ulkonäöllisinä aksentteina.
Tämä ratkaisu soveltuu mainiosti myös useampien samanmuotoisten pöytälevyjen valmistamiseen.
Seuraavat materiaalit tarvitaan:
- Itse tehty kulmalista
- 12-16 mm MDF tai vaneri sapluunaa varten
- Kaksipuolinen teippi
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-
Tee seuraavat valmistelut pöytäsahaan ja aputarvikkeisiin sahaamista varten:

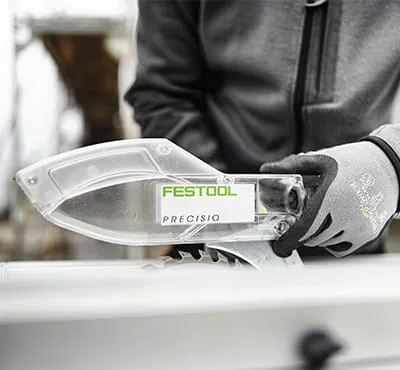

- Irrota ensin imukoppa ja paina halkaisuveitsi alimpaan asentoon.
- Valmista sen jälkeen kulmalista, jonka kylkimitat ovat 40 x 60 mm.
Vihje: Käytä esimerkiksi vanhan oviverhouksen n. 80 cm:n pituista jäännöspalaa.
-

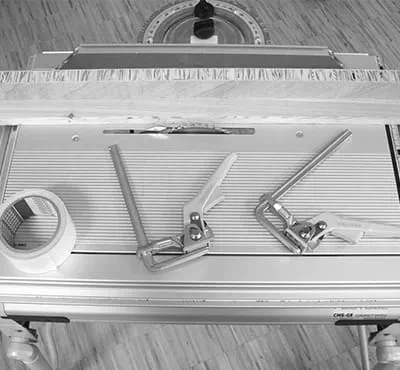

Kiinnitä lista kahdella pikapuristimella pöytäsahan kulmaohjaimeen. Kulmalistan ja työkappaleen keskinäisen välin täytyy olla n. 3 mm.
-

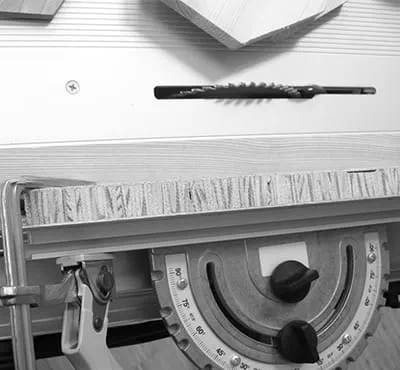

Sahanterän korkeus täytyy säätää hieman kulmalistaa alemmaksi. Sahanterä ei saa koskettaa tai vaurioittaa listaa.
-

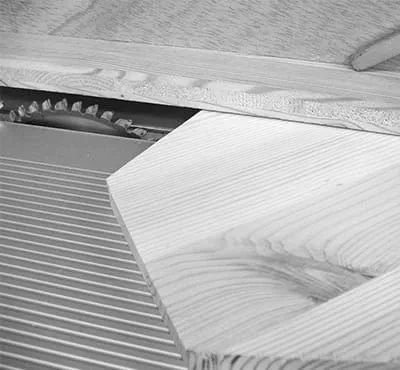

Tarkkojen 1:1 kopioiden tekemiseksi kulmalistan reunan täytyy olla täsmälleen kohdakkain/samansuuntainen sahanterän kanssa. Sitä varten kulmalista työnnetään kulmaohjaimella sahanterän päälle niin, että se koskettaa tarkasti sahanterän yläpintaa (sahan hampaita). Siirtämällä sivuohjainta on tietenkin mahdollista valmistaa samalla tavalla pienempiä tai suurempia sapluunakopioita. Tällä tavalla voi tehdä nopeasti puisen monikulmion suurempia tai pienempiä versioita. Kokeile ensin hukkapalaan erilaisia etäisyyksiä sahaamista varten.
Menettelyohjeet
-

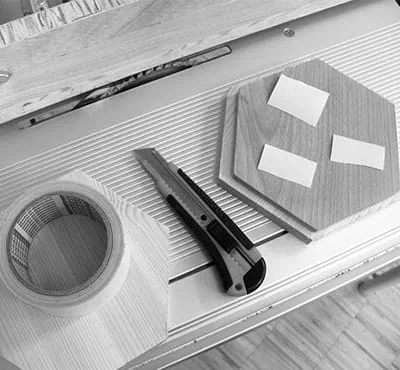

Valmista ensin haluamasi monikulmiomuodon tarkka sapluuna (esim. 12-16 mm:n vahvuisista MDF-levyistä).
Kopioitavien lautojen täytyy olla n. 10-20 mm verran suurempia. Nämä laudat voi sahata karkeasti pistosahalla monikulmiomuotoon. Sen jälkeen sapluuna kiinnitetään kaksipuolisella teipillä puupintaan. Älä käytä liian suuria eikä etenkään liian tiukasti liimautuvia teipinpaloja, jotta osat saa myöhemmin irrotettua toistaan vaikeuksitta.
Vihje: Teipin sijasta voit käyttää kiinnittämiseen myös ruuveja, jos toista puolta ei jätetä myöhemmin näkyviin.
-
Kopiointiperiaate on yksinkertainen ja nerokas:

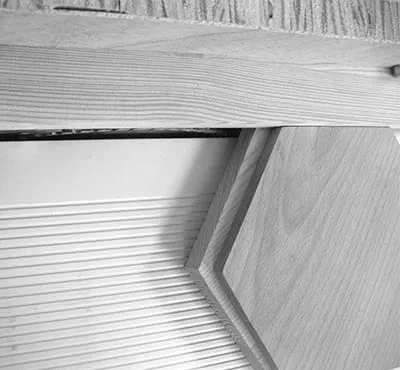

Kun ohjaat sapluunaa kulmalistaa pitkin, sahaat samalla laudan ulkonevan osan tarkasti sapluunan mittaan. Tällä tavalla pystyt kopioimaan optimaalisesti kaikenlaisia suoralinjaisia ulkokulmia, ilman että jokaista monikulmiota pitäisi merkitä joka kerta uudelleen. Sisäkulmia ja kaarevia reunoja ei voi kopioida tällä menetelmällä. Ne täytyy tehdä yläjyrsimellä.
-

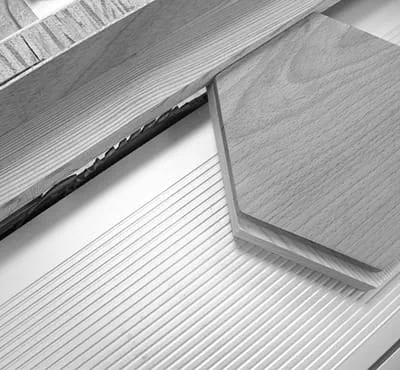

Tehtävässä on erityisen tärkeää, että sapluunoita ohjataan sivusuuntaan painamalla ja tarkasti kulmalistaan pitkin niin, ettei työkappaleen reunoihin synny mitään epätarkkuuksia. Mahdollisen sahausvirheen yhteydessä voit yksinkertaisesti työstää työkappaleen uudelleen kulmalistaa pitkin. Tätä toimenpidettä voi toistaa vapaasti niin kauan kuin sapluuna on kiinni työkappaleessa.
-

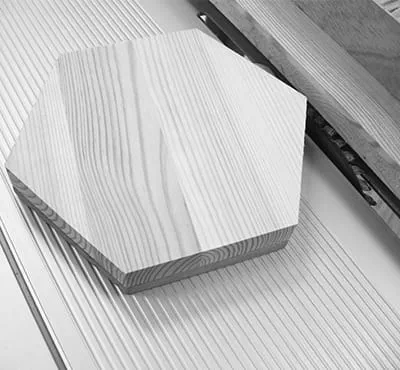

Kun olet tyytyväinen sahaustulokseen, irrota sapluuna työkappaleesta. Tämä kuva näyttää tarkan 1:1 kopion kahdeksankulmiosta. Kun olet valmistanut halutun muotoisen sapluunan, tarkan kopion sahaaminen puusta kestää vain kaksi minuuttia. Luonnollisesti myös jokainen seuraava puulauta on tarkka kopio siitä. Tällä tavalla päästään tarkkuuteen, jota ei ole mahdollista saavuttaa millään muulla menetelmällä näin lyhyessä ajassa.
-

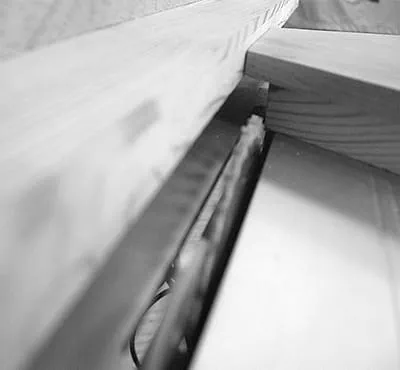

Kun haluat valmistaa sapluunaa pienemmän kappaleen, sitä varten tarvitsee siirtää vain sivuohjainta ja kulmalistaa sahanterästä poispäin. Kulmalistan ja sahanterän ulkopinnan keskinäinen väli määrittää tällöin pienennysmitan. Kun käännät työkappaleen ja sapluunan ympäri, näet sapluunan ja työkappaleen välisen siirtymän pienennysmitan yhteydessä.
Tässä yhteydessä sahanterä naarmuttaa hieman sapluunan alapuolta, mutta tästä ei ole haittaa sapluunan muissa käyttökohteissa (esim. 1:1 kopion tai suurennetun version sahaamisessa). Niin kauan kuin sapluunareuna on kunnossa, sapluunaa voi käyttää edelleen kulmalistan ohjaimena.
Tärkeää: Tässä yhteydessä tulee huomioida myös työkalun yläpuolen suojaus. Tämä voidaan toteuttaa esimerkiksi kulmalistaan ruuvatulla pleksilasipalalla. (Irrottu kuvassa)
-

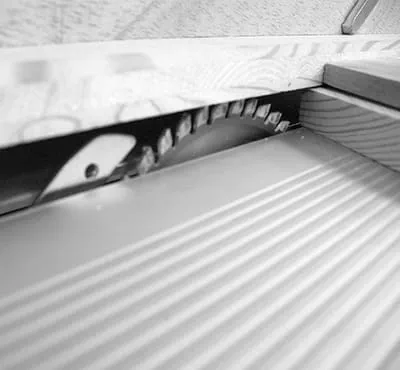

Kun työkappaletta suurennetaan, kulmalistaa siirretään yksinkertaisesti ulommas sahanterän päällä. Tällä tavalla voit valmistaa ilman muiden sapluunoiden tekemistä n. 6 cm:n verran suurempia tai pienempiä versioita. Tällä tavalla sahaat puusta minkä tahansa kokoisia monikulmioita ja saat tehtyä työt nopeasti ja tarkasti sapluunoiden avulla.
-
