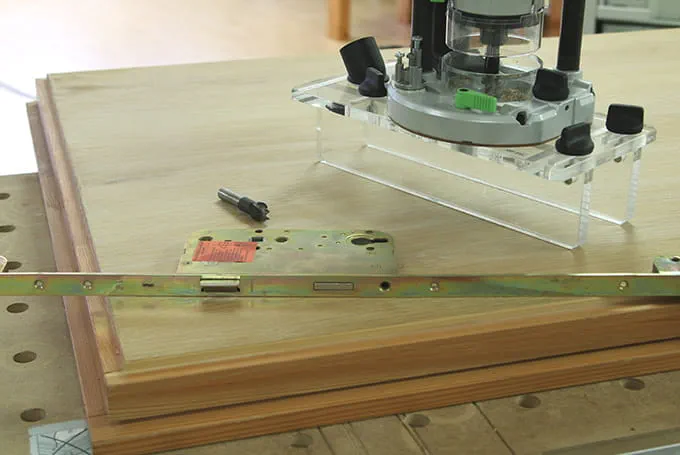

Monipistelukitusten asennuskohtien jyrsintä

Monipistelukitusten asennuskohtien jyrsintä
Kodin ja omaisuuden suojaamiseksi murtovarkailta on tärkeää asentaa ovien monipistelukituksia. Tässä käyttökohde-esimerkissä on selostettu yläjyrsimellä tehtävä lukituksen asennuspaikan jyrsintä oveen. Tässä ei ole kuvattu jyrsinnän jälkeen tehtävää monipistelukituksen asentamista ovihuullokseen.

    Kuvaus

    Talojen ja asuntojen ovien tiukentuneet murtoturvallisuusvaatimukset edellyttävät entistä useammin, että rakennuttajat ja omistajat asennuttavat ulko-oviin monipistelukitukset.

    Jyrsintäapuvälineen OF-FH kanssa ovien huullospuolelle voi jyrsiä uria ilman kiinteäasenteisen jyrsimen käyttämistä. Jyrsintäapuväline helpottaa reunojen työstöä, etenkin turvaheloja, reunasalpoja, yms. asennusurien ja -reikien jyrsintää.

    Tässä käyttökohde-esimerkissä on kuvattu, miten tällä jyrsintäapuvälineellä saa tehtyä helposti ja nopeasti vaativimmatkin tehtävät.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Valmistele jyrsintäapuväline valitun yläjyrsimen kanssa seuraavasti:

      Asenna ensin asiaankuuluva jyrsinterä (porrasjyrsinterä) yläjyrsimeen. Porrasjyrsinterän avulla voit jyrsiä kaksi uratasoa kerralla. Ylempi ura on "kaulukselle" ja alempi lukitusvivustolle (mekanismille).

      +
      Jyrsintäapuvälineen asetus

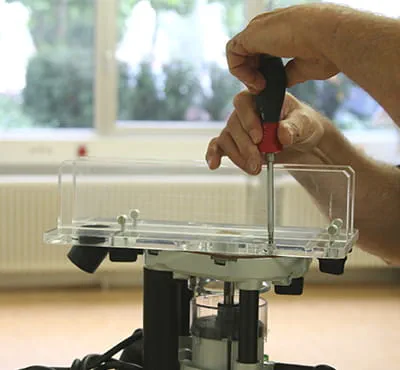

    • Seuraavaksi jyrsintäapuväline kiinnitetään yläjyrsimeen. Sitä varten mukana on toimitettu kaksi kierreruuvia suositeltuja yläjyrsimiä varten. Jyrsintäapuvälineen keskittämiseksi yläjyrsimeen pitää asentaa 30 mm:n kopiointirengas (tämä sisältyy yläjyrsimen vakiovarustukseen).

      +
      Jyrsintäapuvälineen kiinnittäminen

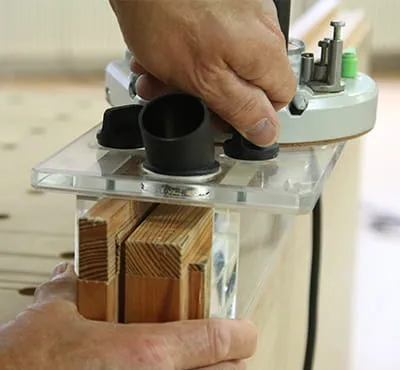

    • Seuraavassa vaiheessa jyrsintäapuväline pitää säätää.

      Siinä on huomioitava, että jyrsintäapuvälineen molempien sivurajoittimien keskinäisen välin täytyy vastata tarkalleen ovipaksuutta.

      Jos jyrsintäapuväline ei kulje välyksettä ovessa, tämä johtaa epätarkkoihin työtuloksiin.

      Aseta ovi saranahuullospuolelle, niin että lukkopesähuullos osoittaa ylöspäin.

      Kiinnitä ovi ruuvipuristimilla monikäyttöpöytään MFT.

      Aseta jyrsin jyrsintäapuvälineen kanssa ovihuulloksen päälle ja säädä jyrsintäapuväline haluttuun mittaan (kauluspaksuus).

      Kytke lopuksi imuletku D 36 jyrsintäapuvälineeseen.

      +
      Jyrsintäapuvälineen säätäminen

    Menettelyohjeet

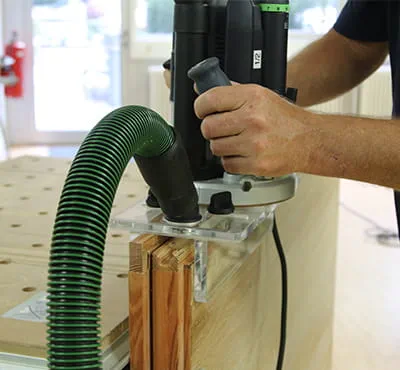

    • Jyrsintätarvikkeessa on tärkeää huomioida seuraavat asiat:

      Jyrsintä on aina suoritettava vastasuuntaisesti. Tämä tarkoittaa sitä, että yläjyrsintä tulee ohjata aina vastakkaiseen suuntaan jyrsinterän pyörintäsuuntaan nähden.

      Yläjyrsintä ja jyrsintäapuvälinettä on pidettävä tukevassa otteessa ja niitä pitää ohjata tasaisesti eteenpäin.

      Tämä jälkeen monipistelukituksen voi asentaa ovihuulloksen aukkoon.

      +
      Jyrsintä

    • Työstövinkki:

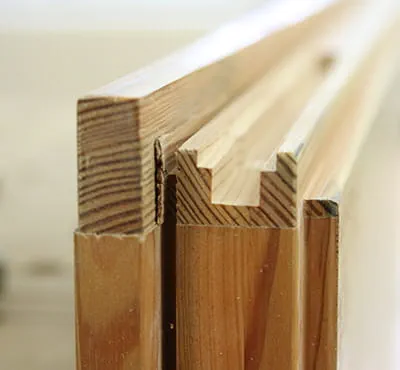

      Ennen kuin työstät käytettävällä porrasjyrsimellä ns. kauluksen (kiinnitysprofiilin) aukon, jyrsi tarvittaessa asennusreiät lukkopesille urajyrsinterällä.

      +
      Lukkopesien asennusreikien jyrsiminen
