Urien jyrsiminen ovitiivistettä varten

Ovitiivisteen asennusuran jyrsiminen
Ovien ja ikkunoiden tiivistysprofiilien valmistamista varten täytyy ensin jyrsiä ura, johon asennetaan tiivistelista. Tässä käyttökohde-esimerkissä on kuvattu, miten jyrsit uran ja asennat siihen ovitiivisteen oikein.

    Kuvaus

    Entistä tiukempien ääni- ja lämpöeristysvaatimusten takia ulko-, huoneisto- ja sisäovien valmistaminen ilman tiivisteprofiilia ei ole enää ajateltavissakaan. Siksi kaupoista saatavien tiivisteprofiilien valikoima on valtavan suuri. Puusepän haasteena on asentaa nämä tiivisteprofiilit valmistettuun peili- tai massiivioveen. Tämä tehdään jyrsimällä runko-osiin ura, johon ovitiivistelista asennetaan.

    Yläjyrsimellä ja kiekkojyrsinterällä voi työstää helposti oviin kaikentyyppisiä tiivistysprofiileita tai jyrsiä jälkikäteen uran ovitiivisteelle.
    Kiekkojyrsinteriä on saatavana erilaisia profiileita varten monina eri paksuusversioina ja niin ikään erilaisten ohjainrenkaiden kanssa. Ohjainrenkaiden avulla määritetään uran syvyys ja jyrsintätyö sujuu erittäin helposti.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Tee seuraavat valmistelut ovitiivisteiden asennusurien jyrsimistä varten:

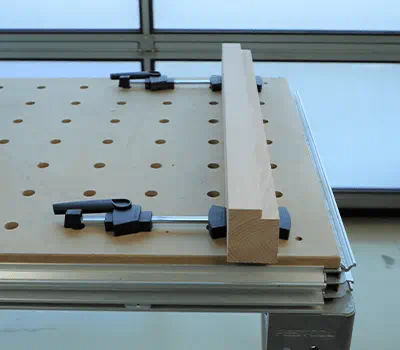

      • Työstä peili- tai massiivioven rungon puuosat ennen liimaamista.
      • Kiinnitä puuosa monitoimipöytään niin, että työkappaleeseen pääsee vapaasti käsiksi ja että sitä voi työstää helposti.

      +
      Puuosien työstäminen

    • Varustele yläjyrsin jyrsintää varten seuraavasti:

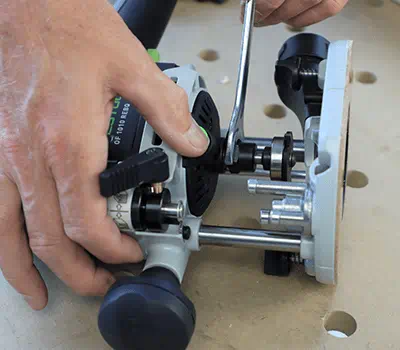

      • Kiinnitä kiekkojyrsinterä yläjyrsimen varteen. Se pitää asentaa vähimmäiskiinnityssyvyyteen (jyrsinterässä oleva merkki).
      • Säädä kierrosluku materiaalin ja jyrsinterän halkaisijan mukaan.

      +
      Yläjyrsimen käyttökuntoon valmistelu

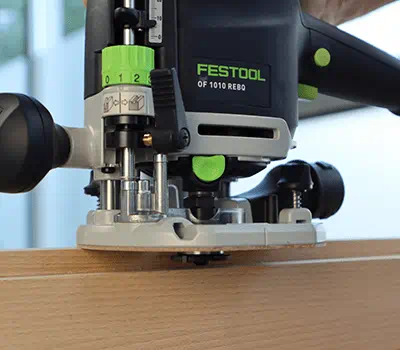

    • Säädä jyrsintäsyvyys syvyydensäätimellä. Aseta sitä varten kiekkojyrsinterän teräsärmä työkappaletta vasten ja valitse sen jälkeen jyrsintäsyvyys kyseisen ovitiivisteen mukaan. Ovitiivisteen leveys täytyy luonnollisesti huomioida jo oven huullosten valmistuksessa. Tässä esimerkissä kyseessä on 12 mm:n levyinen vakiokoko.

      Tässä esimerkissä jyrsintäsyvyys lasketaan 4 mm:n levyisen uran jyrsintää varten seuraavasti:

      (Tiivisteleveys/2) + (kiekkojyrsinterän paksuus/2) = jyrsimen syvyydensäätö

      Tämän esimerkin 12 mm:n levyisen tiivisteen ja 4 mm:n kiekon yhteydessä jyrsintäsyvyydeksi saadaan 8 mm.

      Valitse halutun urasyvyyden mukaan jyrsinkara ø16 mm tai ø28 mm kuulalaakerin kanssa.

      +
      Jyrsintäsyvyyden laskeminen

    Menettelyohjeet

    • Toimi jyrsinnässä seuraavasti:

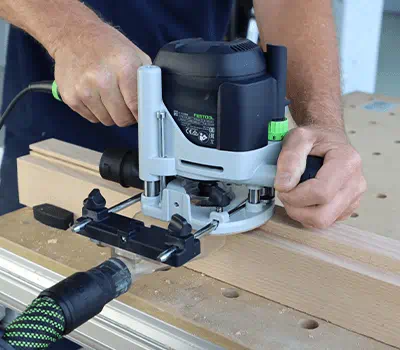

      Aseta jyrsin työkappaleen puolelle niin, että saat jyrsittyä vastasuuntaisesti. Säädä yläjyrsimen jyrsintäsyvyys ja lukitse asetus jyrsimen etupuolen lukituspainikkeella.

      +
      Jyrsinnän suorittaminen

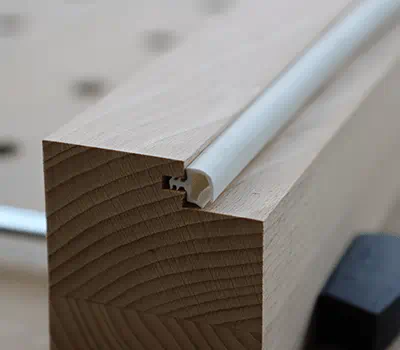

    • Uran jyrsimisen jälkeen voit painaa ovitiivisteen helposti paikalleen.

      +
      Ovitiivisteen asentaminen
