Urien/lovien sahaaminen KAPEX

Urien/lovien sahaaminen KAPEX KS 120:lla
Sisärakennustöissä täytyy usein sahata lovia tai uria tukipalkkeihin, kattorimoihin, jalkalistoihin yms. esimerkiksi sähköjohtojen tai lämmitysputkien takia. Tässä käyttökohde-esimerkissä on kuvattu KAPEX KS 120 -katkaisusahalla tehtävä tukipalkin loveaminen.

    Valmistelu-/säätötyöt

    • Ensimmäiset vaiheet

      Ennen palkin tai riman loveamista täytyy tehdä seuraavat työvaiheet:

      +

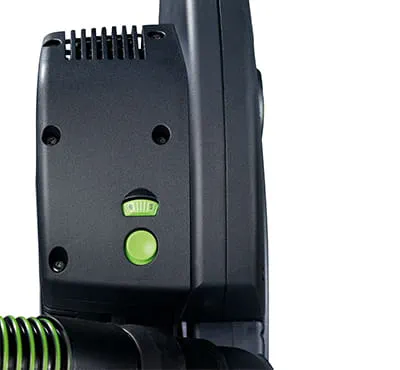

      Kierrosluvun säätäminen

    Menettelyohjeet

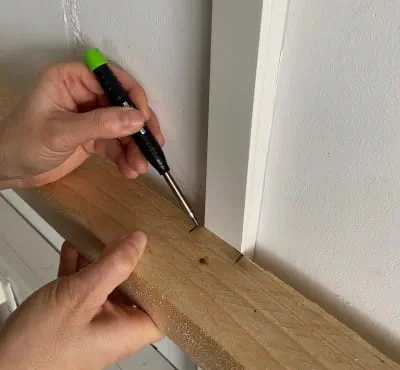

    • Nolla-asennon merkitseminen

      +
      Nolla-asennon merkitseminen

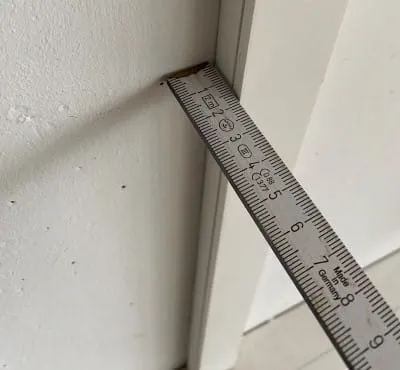

    • Urasyvyyden mittaaminen

      +
      Urasyvyyden mittaaminen

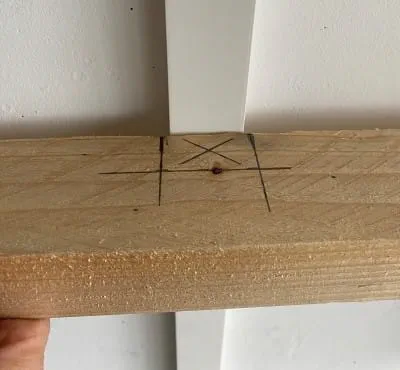

    • Lovettavan kohdan merkitseminen

      +
      Lovettavan kohdan merkitseminen

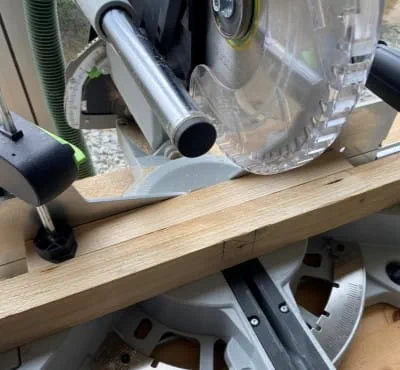

    • Aseta työkappale KAPEX-sahan pöydälle

      Huomautus: Jotta tukipalkin koko alueen saa lovettua, se on tuettava takaa puupalalla (esim. 6x6 cm:n tukipalkilla).

      +
      Työkappaleen asettaminen KAPEX-sahan pöydälle

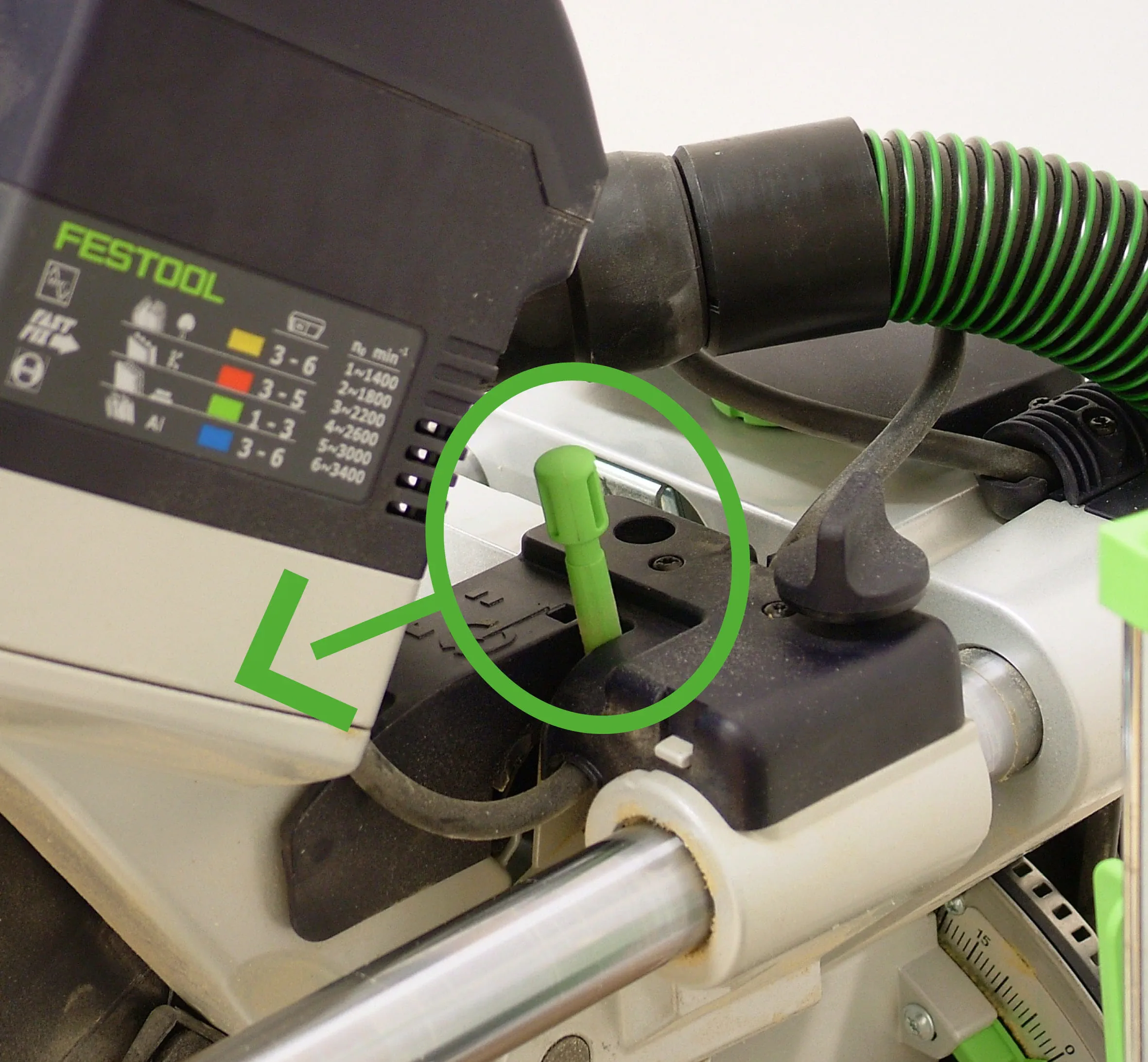

    • Katkaisusyvyyden rajoittimen säätäminen 1/4

      Portaattomasti säädettävän katkaisusyvyyden rajoittimen avulla voit säätää sahalaitteen pystysuuntaisen kääntöalueen. Tämä mahdollistaa urien ja lovien sahaamisen työkappaleisiin.
      - Aseta työkalu käyttöasentoon
      - Käännä katkaisusyvyyden rajoittimen vipua alaspäin, kunnes se napsahtaa paikalleen.

      +
      Katkaisusyvyyden rajoittimen säätäminen

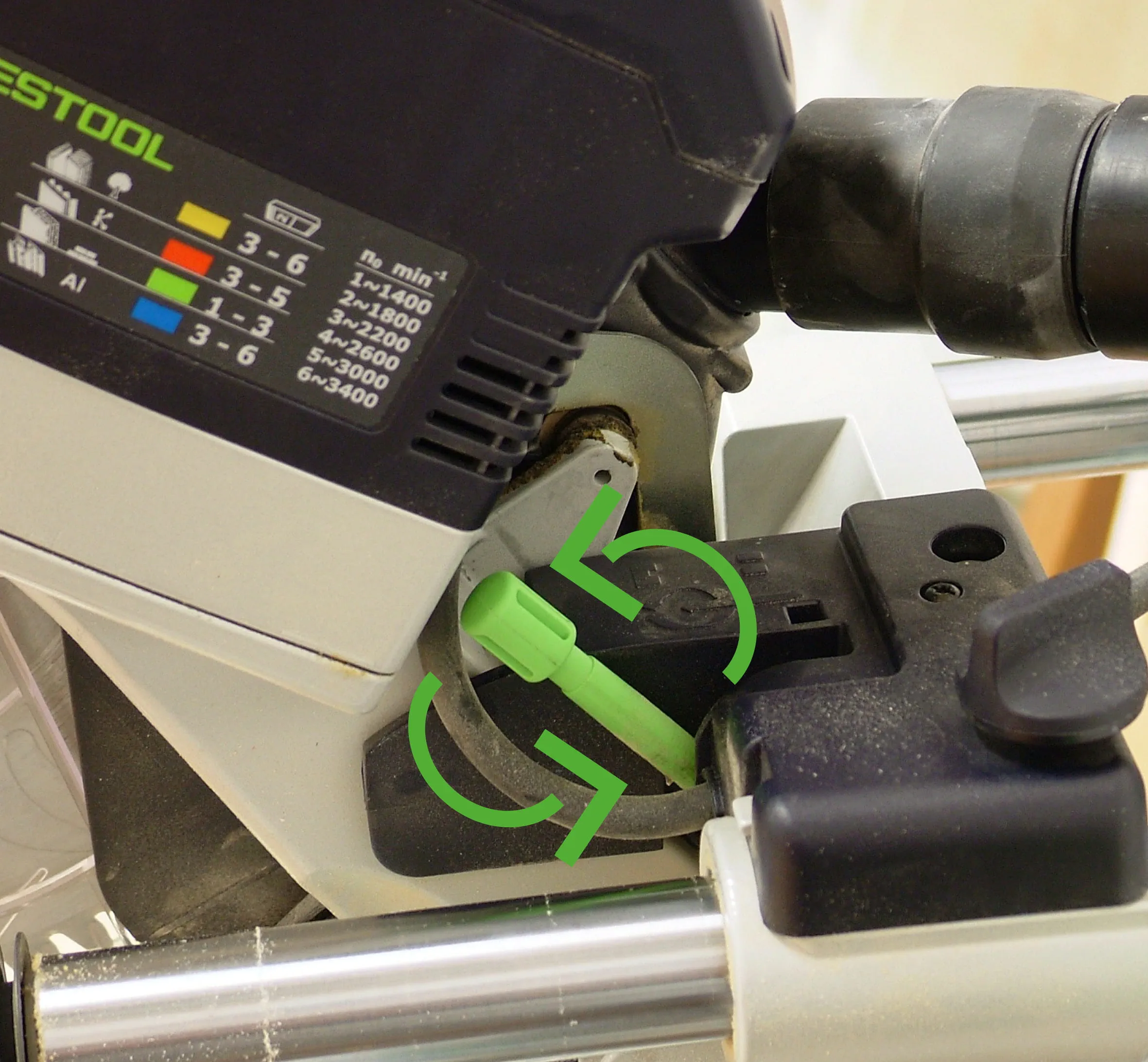

    • Katkaisusyvyyden rajoittimen säätäminen 2/4

      • Vipua kiertämällä säädetään haluttu urasyvyys..

      +
      Katkaisusyvyyden rajoittimen säätäminen

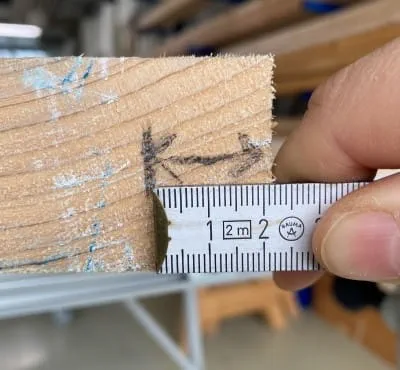

    • Katkaisusyvyyden rajoittimen säätäminen 3/4

      +
      Katkaisusyvyyden rajoittimen säätäminen

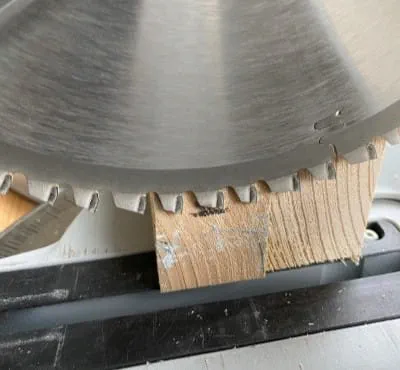

    • Katkaisusyvyyden rajoittimen säätäminen 4/4

      Ohje: Suorita koesahaus hukkapalaan, jotta voit tarvittaessa korjata urasyvyyttä kiertämällä katkaisusyvyyden säädintä.

      +
      Katkaisusyvyyden rajoittimen säätäminen:

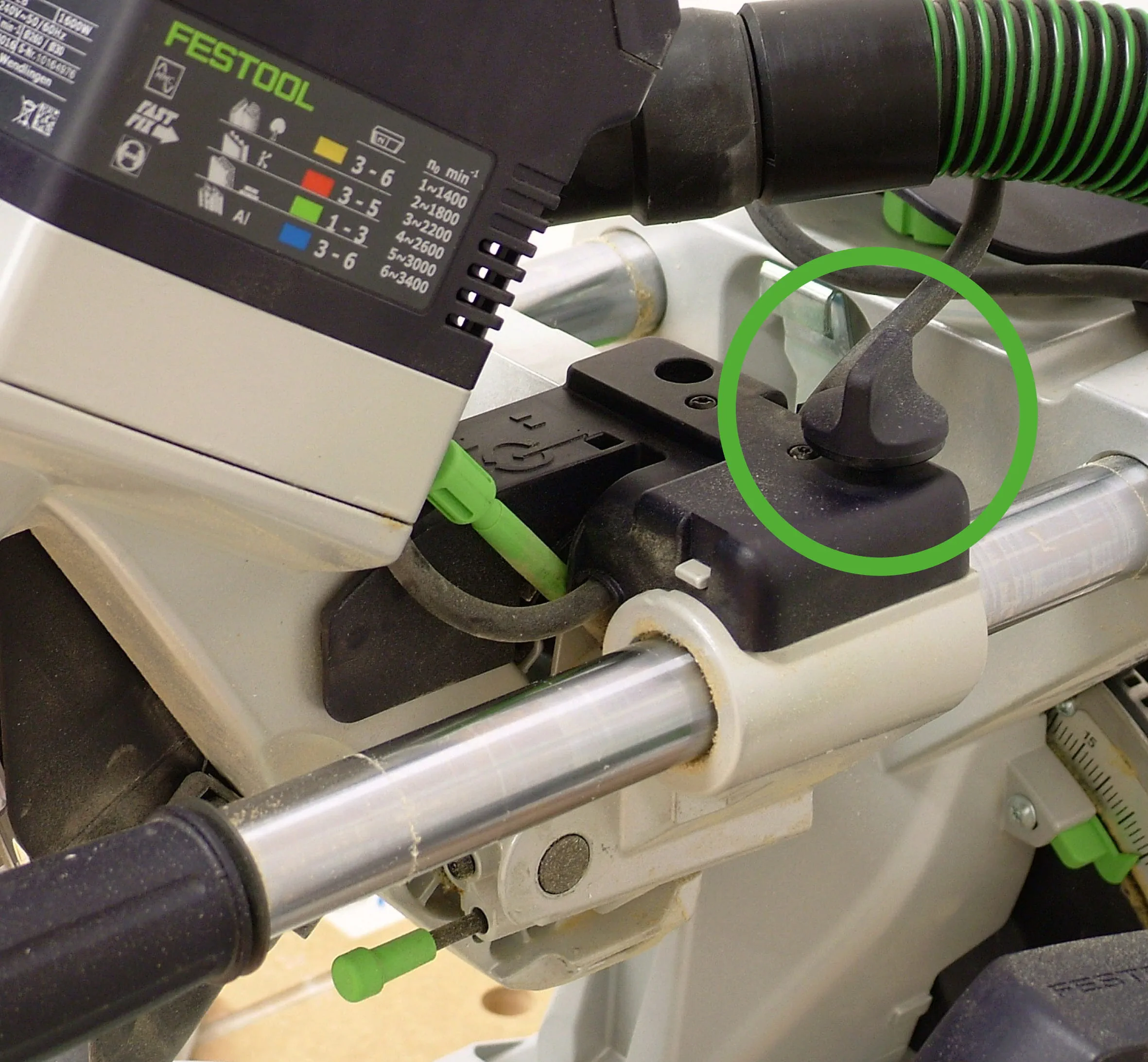

    • Vetosuunnan lukituksen avaaminen

      +
      Vetosuunnan lukituksen avaaminen

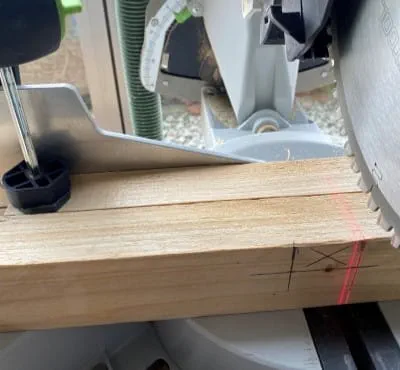

    • Laser kytketään päälle

      KAPEX KS 120 -sahan laser kytketään päälle ja työkappale asetetaan merkinnän kohdalle.

      +
      Laser kytketään päälle

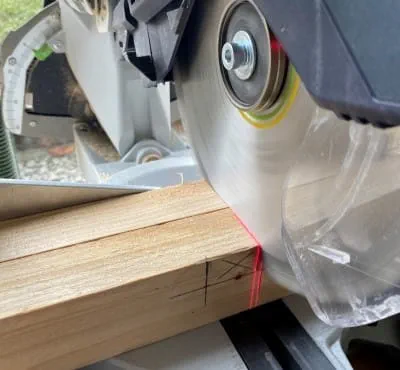

    • Käynnistä KAPEX ja tee sahaus 1/2

      Siirrä työkappaletta yhden sahausloven verran ja tee seuraava sahaus.

      +
      Käynnistä KAPEX ja tee sahaus

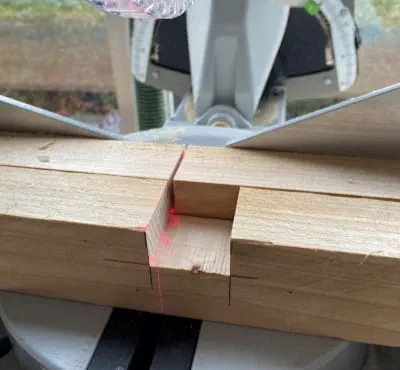

    • Käynnistä KAPEX ja tee sahaus 2/2

      Toista tätä työvaihetta, kunnes merkitty alue on lovettu kokonaan

      +
      Käynnistä KAPEX ja tee sahaus

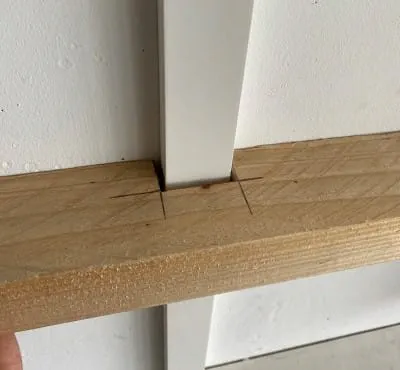

    • Töiden päätteeksi lovetun tukipalkin voi kiinnittää paikalleen

      +
      Töiden päätteeksi lovetun tukipalkin voi kiinnittää paikalleen
