Porrasreisien jyrsiminen monikäyttöjyrsintäsapluunan avulla

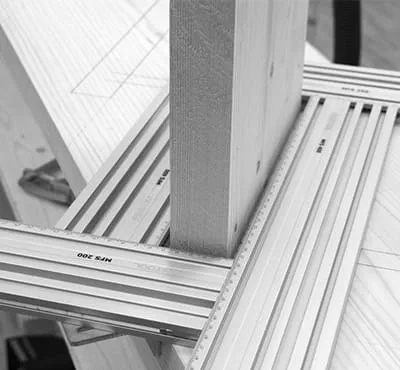

Porrasreisien jyrsiminen

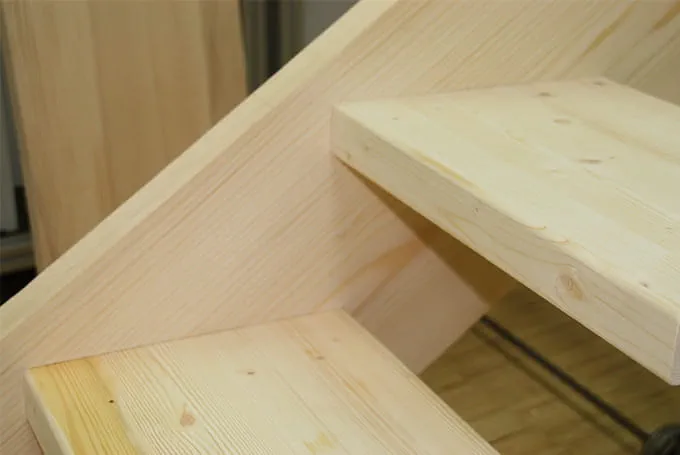

Yksilöllisten portaiden valmistaja voi jyrsiä porrasreisiin porrasaskelmien paikat sapluunan ja yläjyrsimen avulla. Tässä käyttökohde-esimerkissä on näytetty, miten porrasreidet jyrsitään ja miten halkaisijan saa laskettua oikein. Tämä takaa tasaiset jyrsintätulokset ja pystyt valmistamaan kohteiden mukaan räätälöityjä porrasreisiä.

    Kuvaus

    Puuseppien täytyy valmistaa usein yksilöllisiä portaita, joiden porrasreisien tekemiseen pitää valmistaa suuritöinen jyrsintäsapluuna.

    Tässä käyttökohde-esimerkissä esittelemme ratkaisun, joka tarjoaa parhaan mahdollisen joustavakäyttöisyyden jyrsintätöissä ja jonka voi säätää helposti työssä tarvittaviin mittoihin.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Esimerkissä on kuvattu monikäyttöjyrsintäsapluunan MFS avulla tehtävä porrasreisien jyrsintä, jossa tehdään asennuspaikat askelmille ilman pystylautaa.

      +
      Porrasreisien jyrsiminen

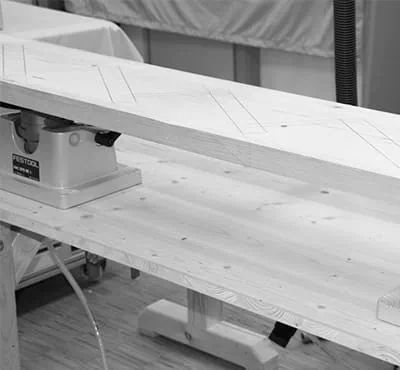

    • Porrasreisi tulee asettaa ja kiinnittää kunnolla työpöydän päälle. Tähän voi käyttää erinomaisesti FESTOOL-alipainekiinnitysjärjestelmää. Tämän ansiosta kiinnityksen saa tehtyä työkappaletta vaurioittamatta ja MFS:ää voi siirtää porrasreidessä ilman häiritseviä puristimia.

      +
      Porrasreiden kiinnittäminen

    Menettelyohjeet

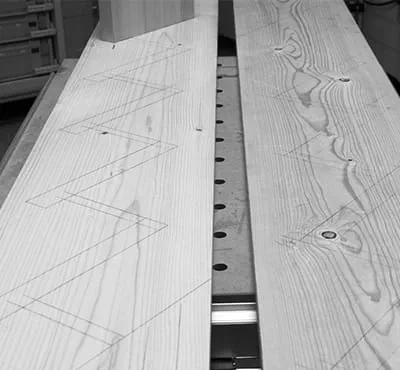

    • Ensimmäiseksi porrasreisi merkitään portaiden kaltevuuden ja askelmasyvyyden mukaan.

      +
      Porrasreiden merkitseminen

    • Sen jälkeen MFS säädetään. Sapluunaa täytyy säätää kopiointirenkaan ja käytettävän jyrsinterän keskinäisen halkaisijaeron verran pituus- ja leveyssuunnassa suuremmaksi kuin käytettävä askelmahalkaisija.

      +
      MFS:n säätäminen

    • Esimerkki:

      Askelman syvyys = 264 mm
      Askelman paksuus = 42 mm
      Kopiointirenkaan halkaisija = 24 mm
      Jyrsinterän halkaisija = 12 mm

      MFS:n säätäminen:

      Syvyys: 264 mm + (24mm-12mm) = 276 mm
      Paksuus: 42 mm + (24mm-12mm) = 54 mm

      +

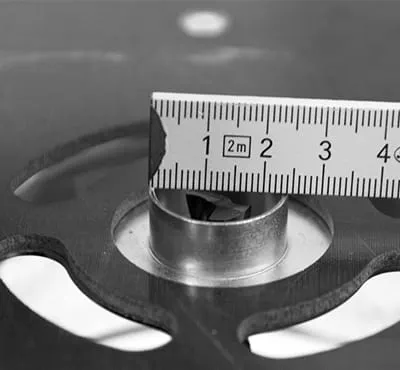

      Säätöesimerkki

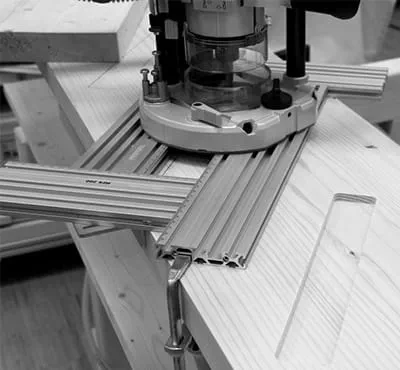

    • Suoriin porrasreisiin voi asentaa mukana toimitetut suorakulmat, joita vasten sapluuna siirretään seuraavaa jyrsintäpaikkaa varten. Sapluuna kiinnitetään kahdella puristimella.

      +
      Suorakulmien asentaminen

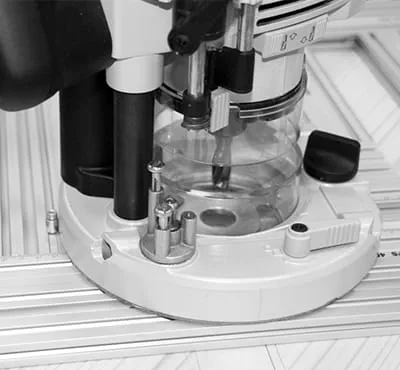

    • Jyrsinterän asentamisen jälkeen säädetään haluttu jyrsintäsyvyys, kopiointirengas asennetaan ja jyrsin asetetaan sapluunan päälle.

      Työkalun terä upotetaan moottorin käydessä puuhun ja jyrsintä suoritetaan tarvittaessa monivaiheisesti.

      Jos aloitat työn vasemman porrasreiden kanssa, oikean porrasreiden yhteydessä sapluuna on asennettava peilikuvamaisesti ja suorakulmat on kohdistettava uudelleen.

      +
      Jyrsintäsyvyyden säätäminen

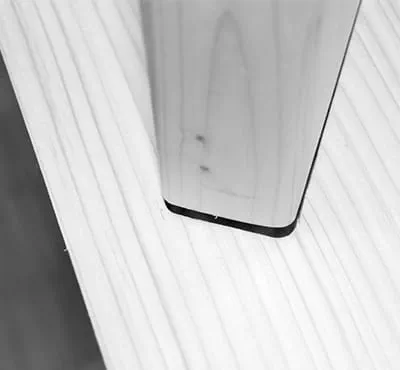

    • Jyrsintätöiden jälkeen porrasaskelmat voidaan asentaa kokeeksi.

      +
      Porrasaskelmien koeasennus

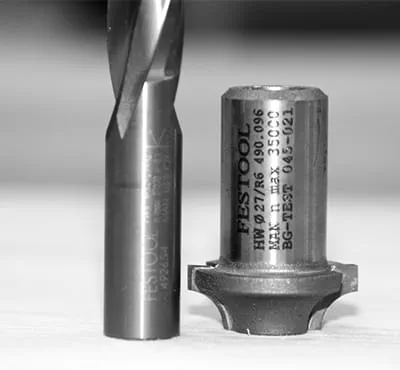

    • Vihje: Jyrsintähalkaisija tulee valita niin, että se vastaa myöhempää askelmien nurkkasädettä.
      Esimerkiksi nurkkasäde = R 6 mm
      Käytettävä urajyrsinterä = D 12 mm

      +
      Jyrsinterän halkaisijan valitseminen

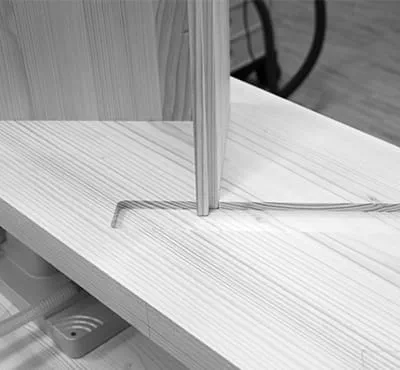

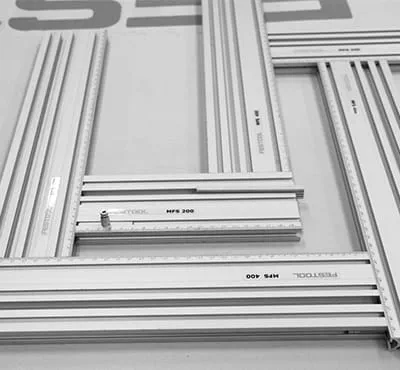

    • Vihje: Jos täydennät sapluunaan parilla pidennysprofiililla, voit asentaa MFS:n niin, että voi jyrsiä porrasaskelman ja pystylaudan asennuspaikat yhdellä kiinnityskerralla.

      +
      Porrasaskelman ja pystylaudan asennuspaikkojen jyrsintä yhdellä kiinnityskerralla

    • Etenkin upotettavissa porrasaskelmissa, joihin asennetaan tarvittaessa vielä pystylauta, sapluunan valmistaminen on erittäin suuritöinen tehtävä.

      Monikäyttöjyrsintäsapluunan MFS kanssa porrasreidet saa jyrsittyä helposti millä tahansa porrasjyrsimellä ja yläjyrsimellä.
      Työn saa tehtyä kätevimmin koko FESTOOL-järjestelmää käyttämällä.

      +
      Entistä helpompi jyrsiminen monikäyttöjyrsintäsapluunan MFS avulla
