Erilevyisillä askelmilla varustettujen portaiden jyrsiminen

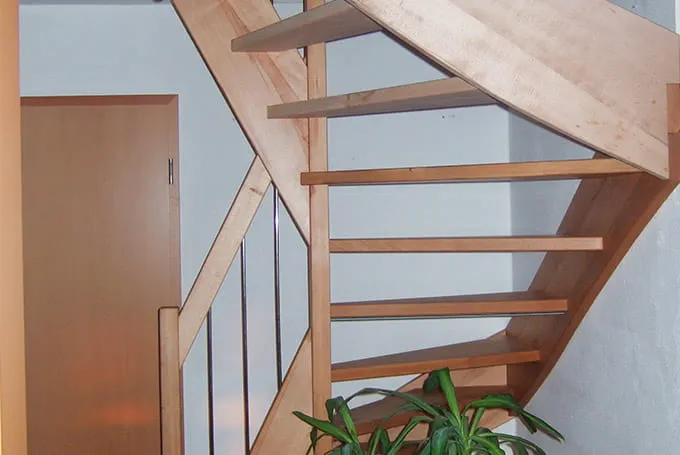

Puolikierreportaat ovat kauniita, tilaa säästäviä ja ne antavat ylellisen vaikutelman – niiden valmistaminen on kuitenkin vaikeaa, koska jokainen askelma on erimittainen. Tällaisten portaiden jyrsimiseen tarvitaan huolelliset valmistelut ja tehokas yläjyrsin.
Kuvaus
Puolikierreportaiden valmistaminen ei ole mikään helppo tehtävä.
Kaikki askelmat ovat erilevyisiä, -syvyisiä ja -muotoisia. Tässä käyttökohde-esimerkissä on näytetty, miten portaiden erilevyiset askelmat saadaan jyrsittyä nopeasti, luotettavasti ja tarkasti jyrsintäsapluunan MFS kanssa.
Kaikki askelmat ovat erilevyisiä, -syvyisiä ja -muotoisia. Tässä käyttökohde-esimerkissä on näytetty, miten portaiden erilevyiset askelmat saadaan jyrsittyä nopeasti, luotettavasti ja tarkasti jyrsintäsapluunan MFS kanssa.
Koneet/tarvikkeet
Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:
Vaihtoehtoiset koneet
Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:
Valmistelu-/säätötyöt
-

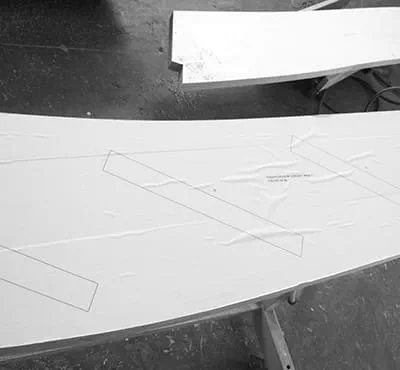

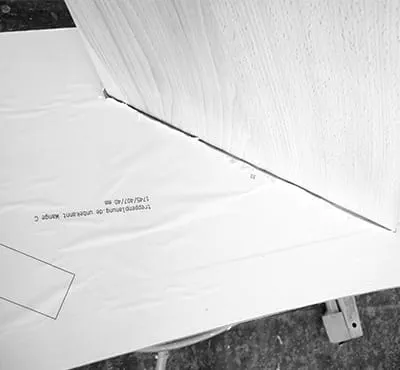

Huolellinen valmistelu on erittäin tärkeää tällaisen vaikean rakenteen yhteydessä. Siksi myös puolikierreportaiden valmistuksessa on käytetty paperisapluunoita, jotka on liimattu kiinni reisiosiin. Portaiden ulkomuoto on sahattu sapluunoiden avulla ja sen jälkeen porrasaskelmille merkityt kohdat on jyrsitty.
-

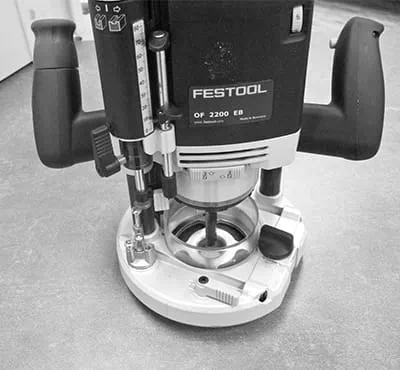

Tässä työssä tarvitaan voimakasta yläjyrsintä; siksi portaiden jyrsintään on valittu suuri yläjyrsin.
Siihen asennetaan kopiointirengas Ø 30 mm ja urajyrsinterä Ø 12 mm.
Menettelyohjeet
-
Jyrsintäkehyksen MFS oikeaa ja nopeaa säätämistä varten käytetään puusta tehtyjä välikkeitä.
Välikkeet vastaavat jyrsintäsapluunan ja todellisen jyrsintäuran keskinäistä etäisyyttä ja niiden täytyy olla vastaavan paksuisia. Jos työssä käytetään esimerkiksi 30 mm kopiointirengasta ja Ø 12 mm urajyrsinterää, välikkeen paksuus lasketaan seuraavasti.
(Kopiointirengas Ø 30mm – jyrsinterä Ø 12 mm): 2 = 9 mm. Välikkeiden täytyy olla tässä tapauksessa 9 mm:n paksuisia.
-
Välikkeet asetetaan porrasaskelman ja jyrsintäkehyksen väliin. Kaksi päätysivuille ja 4 askelmaleveydelle. Sen jälkeen sivuruuvit avaamalla kehys työnnetään puuaskelmaa vasten ja kiinnitetään paikalleen.
Tämän jälkeen porrasaskelma on saatu kopioitua 1:1 suhteessa jyrsintäkehykseen.
Porrasaskelma otetaan pois jyrsintäkehyksestä, joka kiinnitetään porrasreiden paperimerkinnän kohdalle.
Välikkeet auttavat myös tässä jyrsintäkehyksen nopeaa kohdistamista ja ne täytyy ottaa pois kohdistamisen ja kiinnittämisen jälkeen.
-

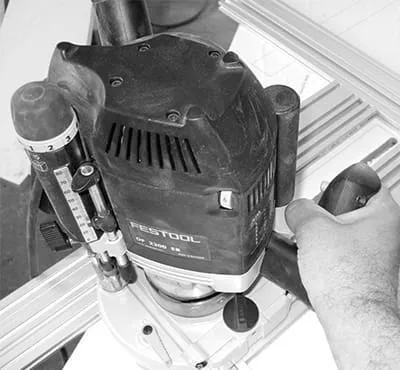

Seuraavaksi säädetään jyrsintäsyvyys. Sitä varten työkalu asetetaan kehyksen päälle ja jyrsinterä lasketaan porrasreiden pintaan.
Tämän jälkeen jyrsintäsyvyyden voi säätää yläjyrsimen syvyysvasteen kohdalta.

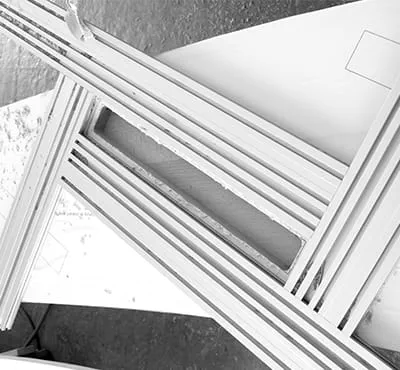

Kun kaikki säädöt on tehty, askelmien asennuskohdat voidaan jyrsiä.
Kovan puulaadun yhteydessä jyrsintä täytyy mahdollisesti tehdä kaksivaiheisesti / kahdella eri jyrsintäsyvyydellä.
-
Tätä periaatetta noudattamalla kaikkien porrasaskelmien mitat kopioidaan ja jyrsitään porrasreisiin.
-
Sopii tarkasti - askelma askelmalta! Tällä tavalla saat tehtyä portaiden jyrsintätyöt helposti.
-
