Puulevyjen puskuliitos DOMINO-tapeilla

Puulevyliitosten valmistaminen
Puulevyliitokset (esimerkiksi kaappien tai hyllystöjen rungot) voi tehdä kätevästi DOMINO-tappijyrsimillä. Seuraavassa esimerkissä on näytetty rungon valmistaminen tappijyrsimen avulla.

    Kuvaus

    Puulevyliitosten ohella DOMINO-liitosjärjestelmällä voit tehdä helposti ja nopeasti myös runkojen ja kehysten puskuliitokset sekä jiiriliitokset, joita tarvitaan kirvesmiesten ja puuseppien töissä. DOMINO-tapeissa yhdistyvät lamellotapin (joustavakäyttöinen ja kiertymisen estävä) ja tavallisen poratapin (lukittava ja erittäin kestävä) ominaisuudet.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Kun teet puulevyjen liitostöitä suuren työkappaleleveyden ja suurten reikävälien yhteydessä, voit tehdä sen helposti ilman merkkien piirtämistä poikittaisohjaimen ja
      rajoitintappijärjestelmän avulla.

      Vihje:
      Poikittaisohjainta voi käyttää malleissa DF 500 ja DF 700 ja se mahdollistaa suuremmat reikävälit vipukäyttöisen rajoitinjärjestelmän avulla. Varmista, että olet asentanut ohjaimen käytettävän laitteen mukaan.

      +

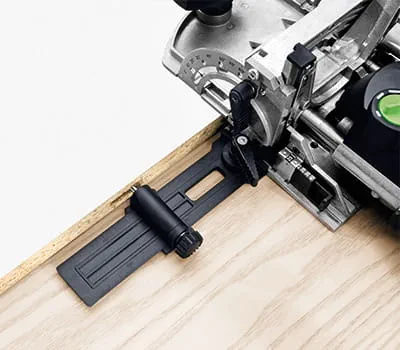

      Rajoitintappijärjestelmä

    • Poikittaisohjaimen sovittamiseksi käytettävään työkaluun käännä ohjaintapin kiinnitysleukaa niin, että se on kohdistettu DF 500:n tai DF 700:n asentoon (kyseinen työkalu on merkitty rajoitintapin etuosaan).

      +
      Ohjaintappi

    • Asenna poikittaisohjain käyttöoppaan mukaisesti tappijyrsimeen. Tässä esimerkissä on käytetty 6 x 40 mm:n tappeja.

      +
      Poikittaisohjaimen asentaminen

    • 19 mm:n materiaalivahvuuden takia tappia ei voida asentaa molempiin työkappaleisiin (päätypuoli ja tasopuoli) 20 mm:n kappalekohtaisella pituudella. Sitä varten tätä puskuliitosta varten jyrsitään 25 mm:n syvyinen reikä (päätypuoli). Toinen reikä (tasopintaan) tehdään 15 mm:n syvyiseksi – näin jyrsitään yhteensä 40 mm:n tapinpituus. Säädä työkaluun asiaankuuluva jyrsintäsyvyys.

      +

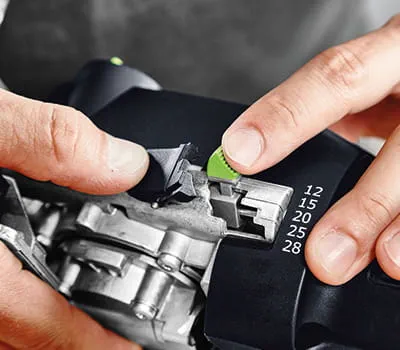

      Jyrsintäsyvyyden säätäminen

    Menettelyohjeet

    • Kohdista laite ensimmäistä reikää varten rajoitinvivun kanssa työkappaleen etureunaa vasten ja jyrsi sopivan levyinen reikä.

      +

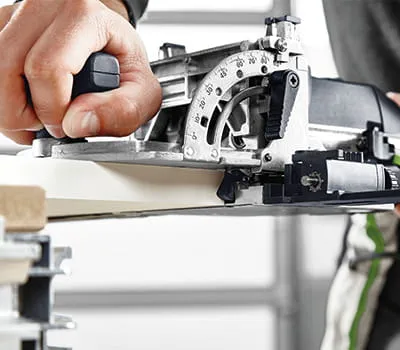

      Reiän jyrsiminen

    • Säädä seuraavia reikiä varten haluamasi reikäväli poikittaisohjaimeen ja työnnä rajoitintappi edelliseen reikään – jyrsi näin loput pitkittäisreiät.

      +

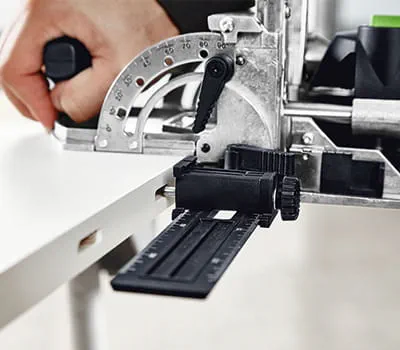

      Reikävälin säätäminen

    • Jyrsi kaapin kylkeen reiät samalla tavalla. Tee ensimmäinen reikä DOMINO-tappijyrsimen rajoitinvivun avulla.

      +

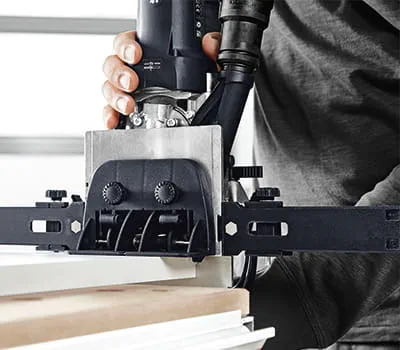

      Rajoitinvipu

    • Tee loput reiät poikittaisohjaimen rajoitintappien avulla. Tässä kannattaa käyttää poikittaisohjaimen lisäksi myös lisäohjainta, koska se tarjoaa tappijyrsimelle tukevan ja kaatumisen estävän tuen levyllä.

      +

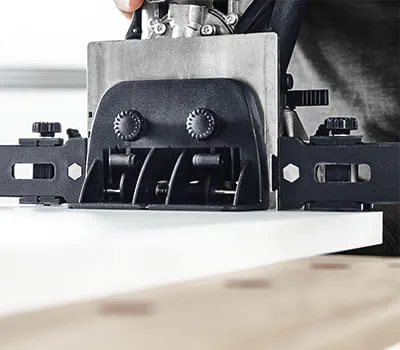

      Lisäohjaimen käyttäminen

    • Tässä jyrsit reiät hyllylevyille (tämä menettely pätee myös keskiseinämien yms. jyrsintään).
      Aseta tätä varten molemmat sivuosat päällekkäin ja merkitsi kohta, johon välihylly asennetaan. Merkitse tässä yhteydessä välihyllyn ylä- ja alareuna (materiaalivahvuus), ei sen keskikohta.

      +

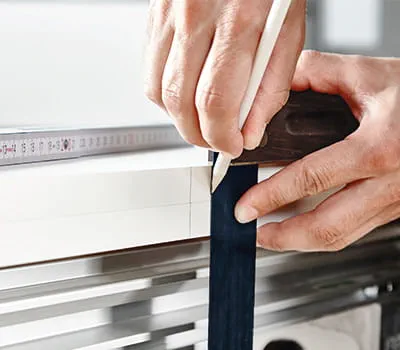

      Työstökohdan merkitseminen

    • Aseta ylempi sivuosa kyljelleen. Kohdista välihylly merkittyyn kohtaan ja käännä sitä oikealle tai vasemmalle niin, että saat asetettua välihyllyn ylä- tai alareunan asiaankuuluvan merkinnän kohdalle. Kiinnitä molemmat työkappaleet (välihylly ja sivuosa) puristimilla.

      +

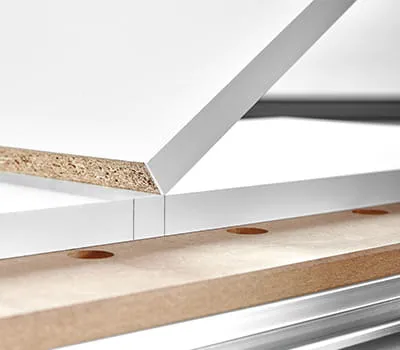

      Välihyllyn kohdistaminen

    • Esimerkissämme välihylly ja sivuosa ovat etupuolella samalla tasalla ja kiinnitetään asianmukaisesti puristimilla. Säädä tappijyrsimen kulma-asetukseksi 0° ja jyrsintäsyvyysasetukseksi 15 mm. Jyrsi ensimmäinen tapinreikä pöydällä olevaan sivuosaan kapealla reikäleveydellä rajoitinvipua käyttäen.

      +
      Ensimmäisen tapinreiän jyrsiminen

    • Säädä loppuja reikiä varten reikäleveys pitkäksi ja merkitse tappikohdat viivalla pöydällä olevaan välihyllyyn. Aseta tappijyrsin viivan kohdalle. Käytä tässä apuna tappijyrsimen alapuolen merkkejä. Aseta keskimerkki piirretyn viivan kohdalle.

      +
      Tappijyrsimen alapuolen merkki

    • Säädä jyrsintäsyvyydeksi 25 mm ja jyrsi reiät välihyllyyn – käytä taas rajoitinvipua ensimmäisen reiän teossa (kapea reikäleveys).

      +

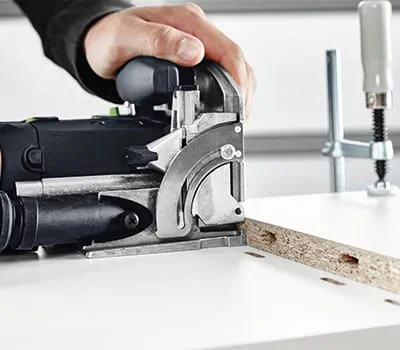

      Tapinreikien jyrsimen välihyllyyn

    • Tee loput reiät kohdistusaukon asteikon avulla, joka kohdistetaan merkintöihin. Jyrsi levyreunan kaikki reiät kapealla reikäleveydellä – tapit liimataan ensimmäiseksi niihin ja ne ovat siten täsmällisesti paikoillaan.

      +

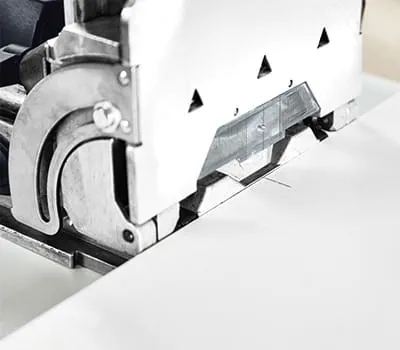

      Kohdistusaukon asteikko

    • Toimi toisen sivuosan kanssa samalla tavalla. Asenna liimalla sivellyt DOMINO-tapit reikiin ja kokoa työkappale. Näin pystyt tekemään kestävät liitokset helposti kaikkien puulevyjen yhteydessä.

      +

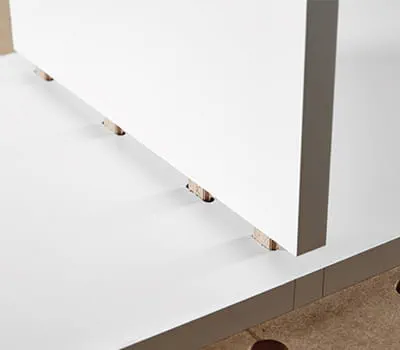

      Työkappaleiden yhteen liittäminen
