Puuliitosten valmistaminen DOMINO-tapeilla
Kuvaus

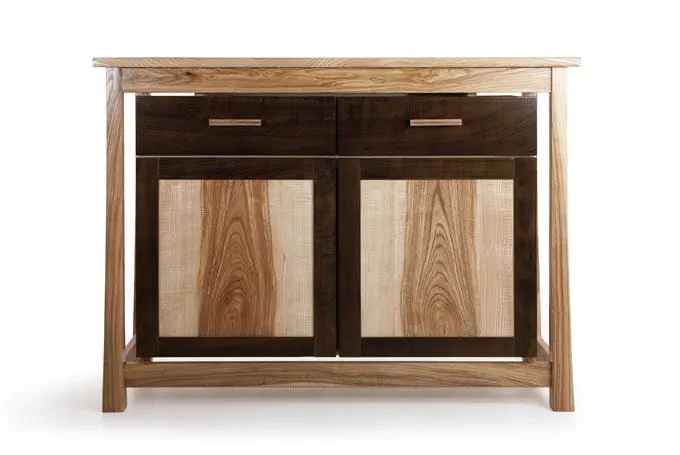

Pientä DOMINO-jyrsintä käytettäessä etenkin huonekaluliitoksiin voi asentaa erittäin pieniä tappeja. Niiden avulla voi kiinnittää myös erittäin ohuita rimoja tai kapeita kehysreunoja.
DOMINO XL -tappijyrsin soveltuu parhaiten tukevien runkoliitosten tekoon (esimerkiksi sängyt, pöydät tai ovet). Suuremman jyrsintäsyvyyden ansiosta DOMINO XL -tappijyrsin sopii myös limiliitoksiin. Seuraavat esimerkit näyttävät muutamia liitosmahdollisuuksia.
Koneet/tarvikkeet
Menettelyohjeet
-

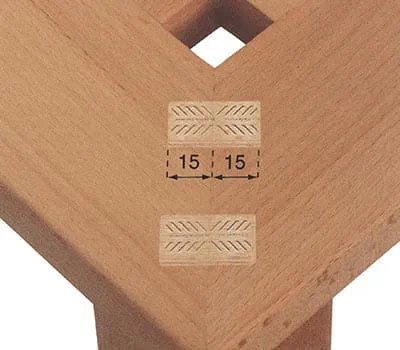

Tässä esimerkissä käytämme 5 x 30 mm tappeja. Säädä sen vuoksi jyrsintäsyvyydeksi 15 mm.
-

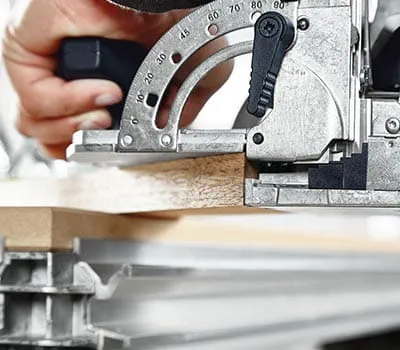

Valitse jyrsintäkorkeus työkappaleen mukaan. Tässä esimerkissä puisen kehyksen vahvuus on 20 mm. Säädä sen vuoksi DF 500:n jyrsintäkorkeudeksi 20 mm. Kehyksen leveys on tässä esimerkissä 60 mm.
-

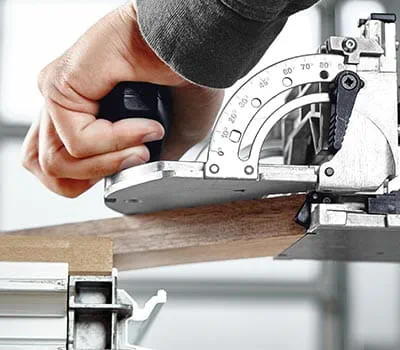

Parhaan tukevuuden takaamiseksi jokaiseen kulmaliitokseen asennetaan 2 tappia. Aseta jyrsin jiirin päälle ja työnnä rajoitinvipu varovasti sivulla jiirin kärkeä vasten. Jyrsi ensimmäinen reikä mittatarkasti.
-

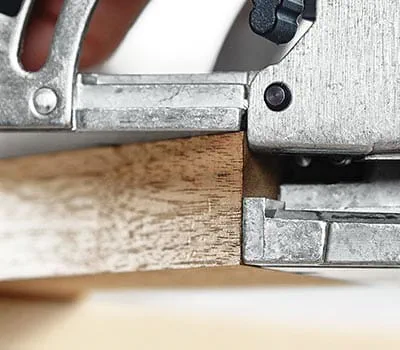

Toisen reiän tekemiseksi merkitse reiän kohta tai siirrä jyrsimen ulkopuoli jiirin kärjen tasalle. Voit jyrsiä myös toisen reiän mittatarkasti. Liitos on silloin erittäin tukeva, mutta se vaatii tarkempaa työskentelyä. Voit jyrsiä kakkosreiän välyksellä. Silloin liitokseen täytyy käyttää enemmän liimaa. Jyrsi tällä tavalla reiät kaikkiin neljään kehyspuuhun.
-

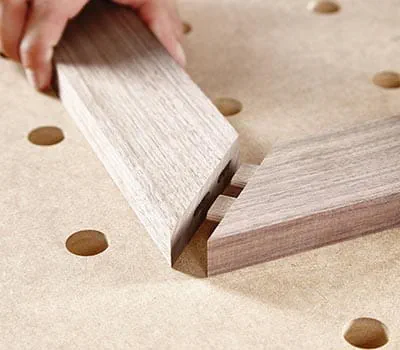

Asenna kunnolla liimalla sivellyt tapit yhdeltä puoleltaan puukehyksen liitokseen.
-

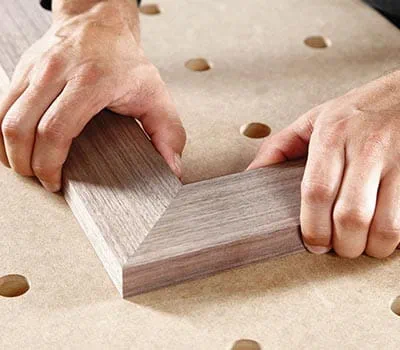

Liitä kehyspuut toisiinsa ja purista ne yhteen esimerkiksi puristimilla.
Menettelyohjeet
-

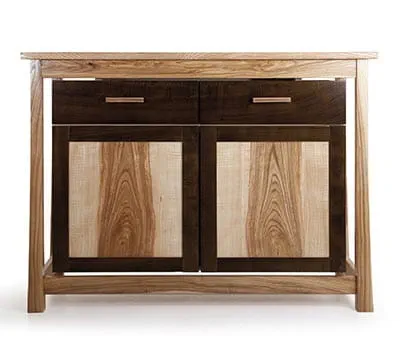

Kun kiinnität jiirittömiä kehyksiä, eli puukehysten puskuliitoksia, tämä tehdään pitkälti ensimmäistä esimerkkiä vastaavasti. Seuraavaksi kuvaamme toisen tavan kohdistaa työkappaleet DOMINO-tappijyrsimen avulla.
-

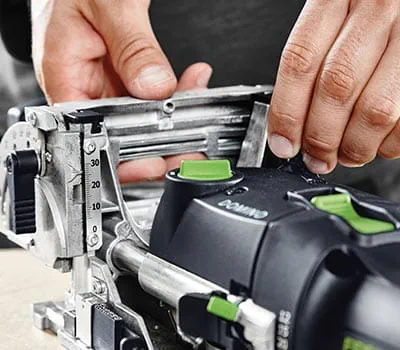

Säädä jyrsintäkorkeus työkappaleen vahvuuden mukaan, valitse jyrsintäsyvyydeksi puolikas tapinpituus. Jyrsi molemmat reiät mittatarkoiksi tai toisen reiän välyksellä.
-

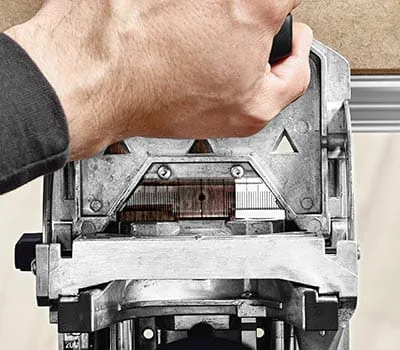

Reikien kohdistus voidaan tehdä piirretyn merkin ja rajoitinvipujen lisäksi myös kohdistusaukon asteikon avulla. Tässä esimerkissä 15 mm ulkoreunasta. Kohdista sitä varten asteikon 15 mm:n merkki työkappaleen reunaan.
-

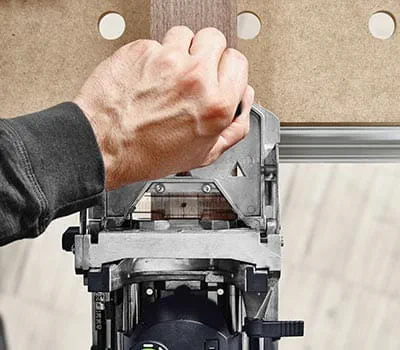

Toinen reikä kohdistetaan tässä rajoitinvivulla. Tällä tavalla voi kohdistaa kaksi tappia vieretysten vain yhdestä vertailureunasta lähtien.
-

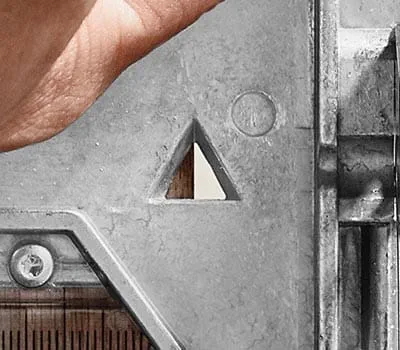

Vihje: Rajoitinvipuja käytettäessä näet työkappaleen reunan DOMINO-jyrsinten kolmikulmaisessa kohdistusaukossa.
-

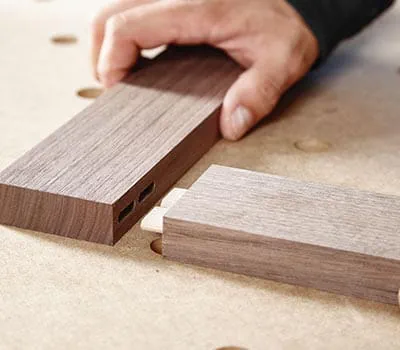

Jyrsi tällä tavalla reiät kaikkiin neljään kehyspuuhun, mutta jyrsi kahden kehyspuun reiät päädyn sijasta kylkipuolelle.
-

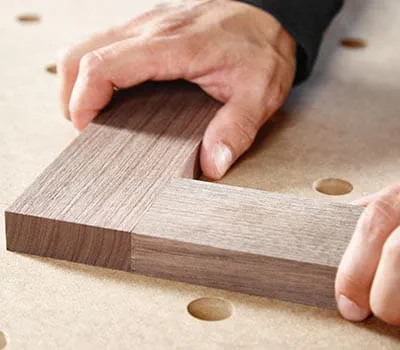

Liimaa kehyspuut ja kiristä ne tarvittaessa tuilla ja puristimilla.
-

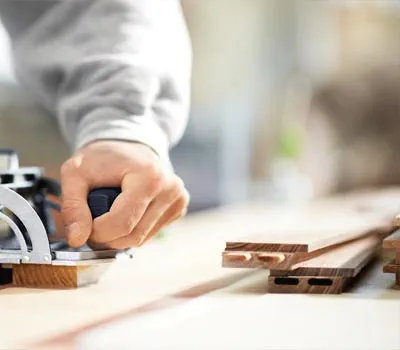

Vihje: Jos kehysreunus halutaan lisäksi huultaa tai pontata, huullossyvyys on lisättävä etukäteen tapinreikien jyrsintämittaan. Näin tappi saadaan huulloksesta (joka vähentää tapinreiän syvyyttä) huolimatta liitoksen keskelle.
Menettelyohjeet
-

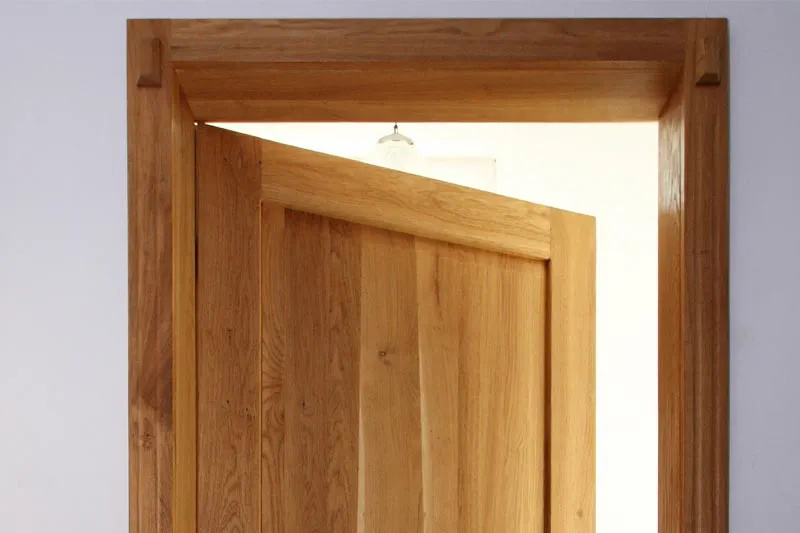

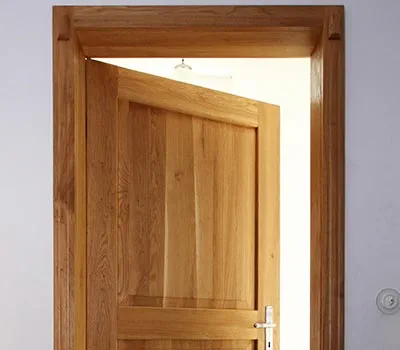

Tukevat kehysliitokset (esimerkiksi ovet) tehdään DOMINO XL -tappijyrsimellä, jolla voi jyrsiä lujia liitoksia varten tarvittavat reiät isoille tapeille. Tässä esimerkissä tehdään karmiovi, jossa on limitetty sisähuullos ja lisäksi pontti. DOMINO-tappijyrsinten ainutlaatuisuus on siinä, että reiät voidaan jyrsiä myös huultamisen jälkeen, mitä ei voida tehdä esimerkiksi tavallisella porakoneella puuttuvan tuen takia. Ns. limiliitos ei edellytä mitään erityistoimia jyrsintäsyvyyden säädössä. Nämä selostetaan jäljempänä.
-
Vihje: Vaikka DF 700:n maksimijyrsintäsyvyys on 70 mm, limiliitoksen takia ei voida käyttää 14 x 140 mm tappia. Pisin mahdollinen vakiotappi on 14 x 100 mm. Jos haluat kuitenkin hyödyntää maksimaalisen jyrsintäsyvyyden, voit tehdä itse enimmäispituutta vastaavan tapin katkaisemalla tappitangosta sopivan pituisen palan.
-

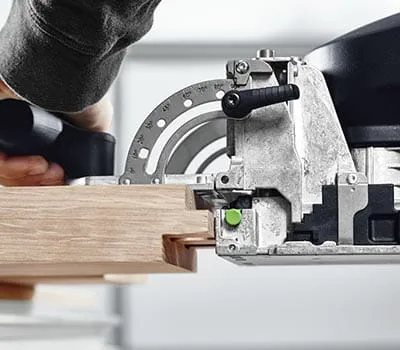

Merkitse haluamasi tappien sijaintikohdat ja käytä työssä apuna kohdistusaukkoa. Jyrsi molemmat työkappaleet suurimmalla jyrsintäsyvyydellä (kumpikin 70 mm) 14 mm:n jyrsinterällä. Jyrsi poikkipuun molemmat reiät täsmäleveyteen – tähän liimataan ensimmäiset tapit tarkasti paikoilleen. Jyrsintäkorkeus määräytyy työkappaleen puolesta vahvuusmitasta (tässä esimerkissä 40 mm, ts. jyrsintäkorkeudeksi on säädetty 20 mm).
-

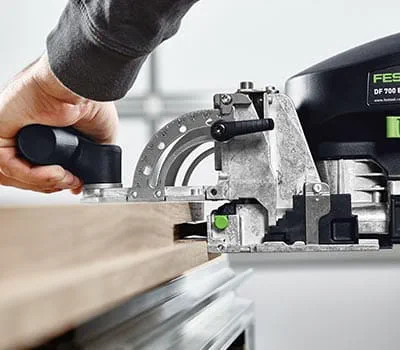

Jyrsi reiät pitkittäiskehykseen niin ikään 70 mm:n jyrsintäsyvyydellä, mutta tee ensimmäinen reikä tarkalla mitalla ja toinen reikä välyksellä. Toimi muiden poikittais- ja pitkittäiskehysten kanssa samalla tavalla.
-

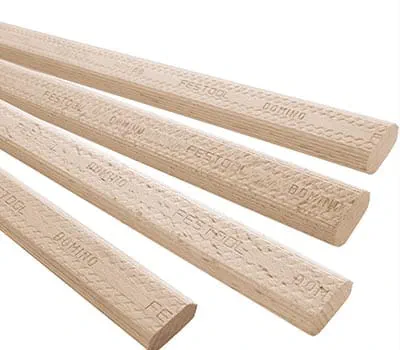

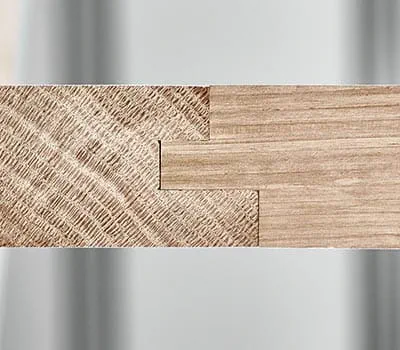

Leikkaa sitten sopivan kokoiset tapit tappitangosta. Tässä esimerkissä tappien nimellispituus on 115 mm: Pituus saadaan laskemalla 2 x jyrsintäsyvyys 70 mm = 140 mm miinus limiliitoksen mitta 25 mm = 115 mm. Leikkaa tappi muutamia millejä lyhyemmäksi (näin jätät tarpeeksi tilaa liimalle) eli 112 mm:n pituiseksi.
-
Viistä tapin reunoja hieman hiomapaperilla. Tämän avulla osat saa liitettyä huomattavasti helpommin yhteen.
-

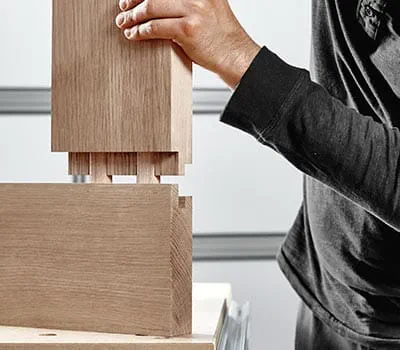

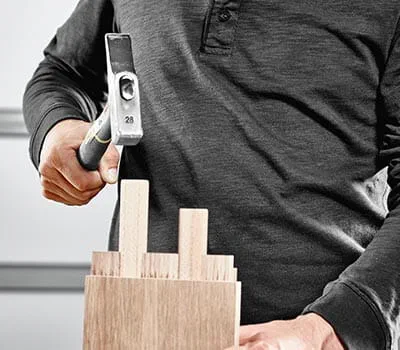

Lyö liimalla sivellyt tapit pohjaan asti poikkipuun reikiin. Yhdistä poikittais- ja pitkittäiskehys toisiinsa liimalla ja ruuvipuristimilla. Näin pystyt tekemään myös erittäin tukevat runkoliitokset käsityökalulla.
-
