Teräspalkkiin asennettavat kattopalkit

Teräspalkkiin asennettavat puupalkit
Tässä käyttökohde-esimerkissä näytämme, miten puupalkkeihin työstetään tarvittavat lovet teräspalkkiin asentamista varten. Tässä käytetään pääasiassa käsipyörösahaa HK 132 lovijyrsinvarustuksen kanssa. Etenkin suurten puupalkkimäärien yhteydessä työstö kannattaa tehdä lovijyrsinvarustuksella tai höyläysvarustuksella.

    Kuvaus

    Puupalkit asennetaan osittain samalle tasolle teräspalkin kanssa. Sitä varten puupalkkeja täytyy yleensä työstää teräspalkkeihin asennettavista liitoskohdista. Useimmiten palkkeja täytyy loveta. Työ saadaan tehtyä nopeasti työstämällä puupalkit yhdessä. Puupalkkien kiinnitys pitää tehdä statiikkaohjeiden mukaan. Kiinnitystä ei ole selostettu tässä käyttökohde-esimerkissä.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Maks. 80 mm:n syvyisten lovien leikkaamiseen:

    Valmistelu-/säätötyöt

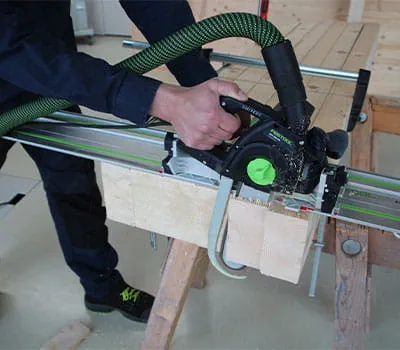

    • Puupalkkien katkaisu sopivaan mittaan

      Ensin puupalkit on katkaistava sopivan pituisiksi. Puun paksuudesta riippuen tämä tehdään soveltuvalla pyörö- tai miekkasahalla. Maks. 200 mm:n vahvuisen puupalkin voi katkaista UNIVERS-sahalla. Suosittelemme käyttämään ohjainkiskoa, koska se takaa nopean työskentelyn ja tarkan lopputuloksen.

      +
      Puupalkkien katkaisu sopivaan mittaan

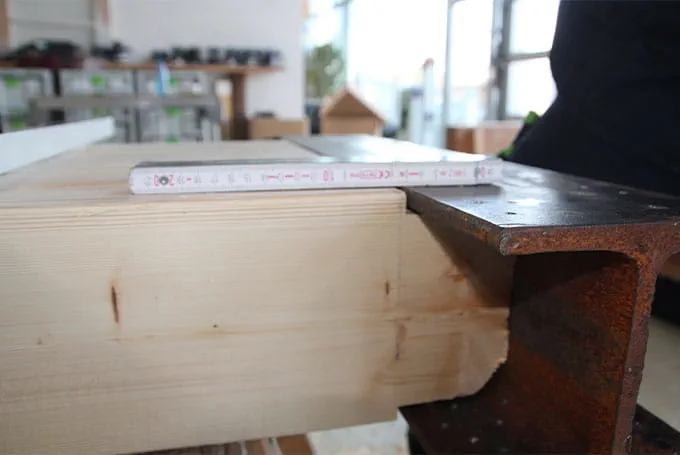

    • Lovikohtien merkitseminen

      Loven leveys ja syvyys riippuvat kulloisestakin asennuskohteesta. Tässä esimerkissä leveys on 80 mm ja syvyys n. 10 mm.

      +
      Lovikohtien merkitseminen

    Menettelyohjeet

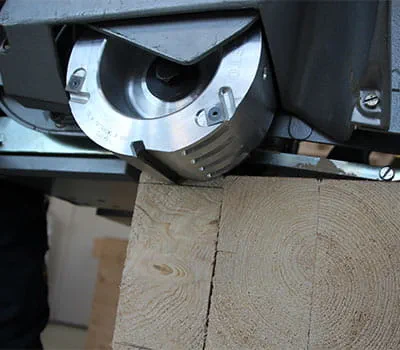

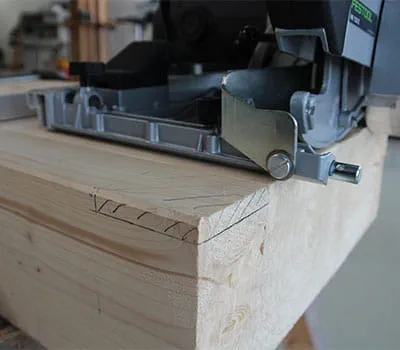

    • Loveamissyvyyden säätäminen

      Palkkiin voi työstää asennetun lovijyrsinvarustuksen kanssa yhdellä kertaa maks. 38 mm:n syvyisen loven. Tässä esimerkissä loven syvyys on noin 10 mm. Syvyys säädetään silmämääräisesti asettamalla höyläterä viivan kohdalle ja asetus lukitaan koneeseen lukitusvivulla.

      +
      Loveamissyvyyden säätäminen

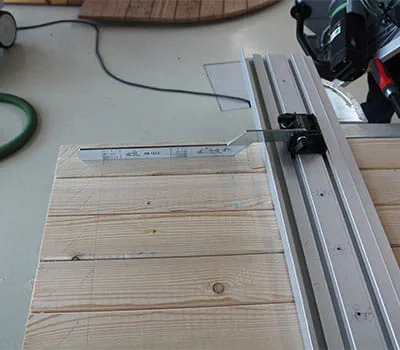

    • Ohjainkiskon kohdistaminen

      Jyrsintätöissä kannattaa aina käyttää ohjainta! Tässä käytetään ohjainkiskoa yhdessä kulmaohjaimen ja sahausosoittimen kanssa. Tämä mahdollistaa kiskon nopean ja tarkan kohdistamisen. Ohjainkiskon pituus on valittava tarpeen mukaan.

      +
      Ohjainkiskon kohdistaminen

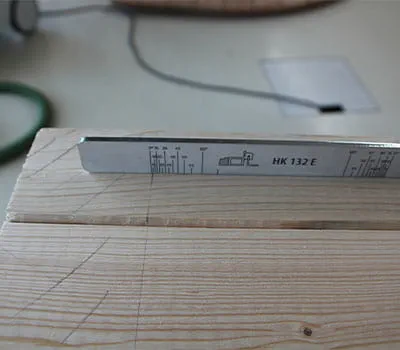

    • Sahausosoittimen käyttäminen

      Sahausosoitinta voi käyttää, jos sivuohjain on asennettu moottorin puolelle. Sen pitää olla täysin koneen pohjalevyä vasten (katso sahausosoittimessa oleva kuva). Koska tässä esimerkissä halutaan tehdä suorakulmainen lovi, säätö tehdään 0° astelinjan kohdalle. Vaihtoehtoisesti koneen voi suunnata myös silmämääräisesti viivaan ja kisko lukitaan sitä vastaavasti.

      +
      Sahausosoittimen käyttäminen

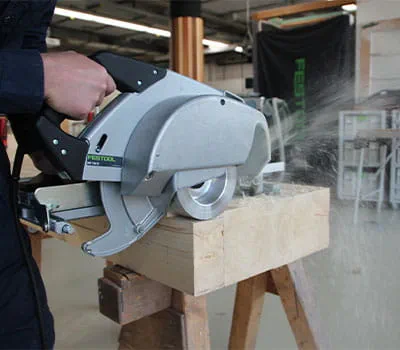

    • Jyrsinnän suorittaminen

      Jyrsintäsyvyyden säädön ja ohjainkiskon asetuksen ja lukituksen jälkeen voit aloittaa jyrsinnän.

      +
      Jyrsinnän suorittaminen

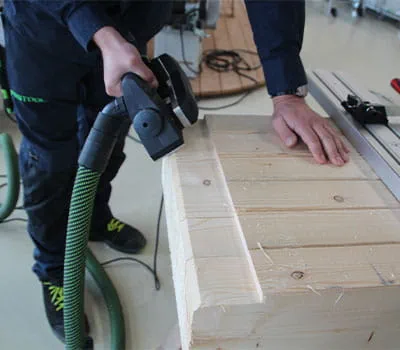

    • Viisteen tekeminen puupalkin päähän

      Puupalkin päähän on yleensä tehtävä viiste, jotta se saadaan sopimaan tarkasti teräspalkkiin. Tämän voi tehdä kätevästi yhdellä kädellä ohjattavalla höylällä.

      +
      Viisteen tekeminen puupalkin päähän

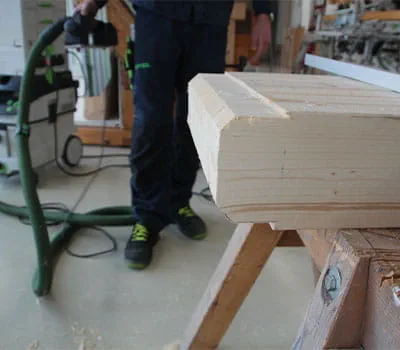

    • Vastakkaisen puolen työstäminen

      Jos myös vastakkainen puoli täytyy loveta, käännä puupalkki ympäri ja toista asiaankuuluvat työvaiheet 1-5.

      +
      Vastakkaisen puolen työstäminen

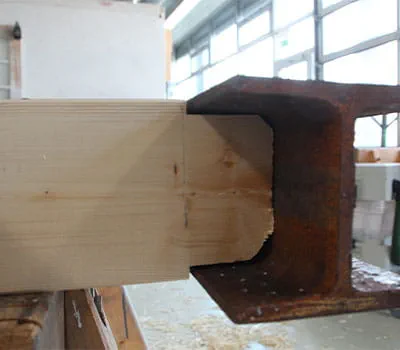

    • Tulos

      Puupalkkien päät ovat nyt valmiita asennettaviksi teräspalkkiin.

      +
      Tulos
