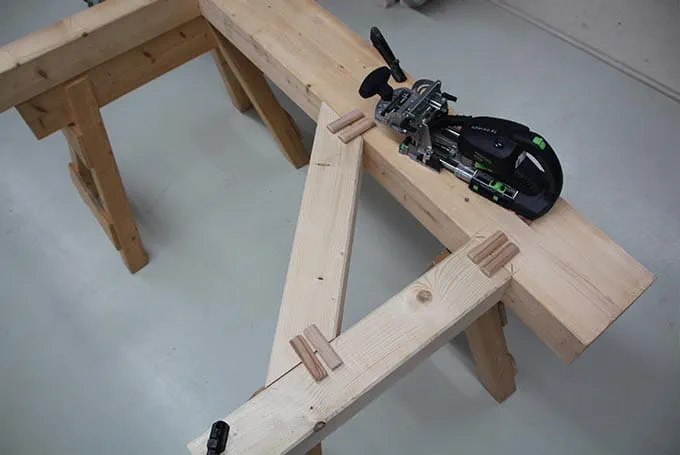

Puupylväiden liittäminen – liitoksen tekeminen lamellotapeilla pyöreiden tappien sijasta
Kuvaus
Rakennuspuiden liitostöissä perinteisten puuliitosten (esim. tappiliitokset) sijasta käytetään nykyään usein erilaisia metalliliitoksia (ruuvit, kiinnityskulmat, pultit jne.). Perinteisten puuliitosten etuna on se, että ne on helppo koota, koska yläpalkit ja pylväät voidaan yhdistää toisiinsa tapeilla. Tässä käyttökohde-esimerkissä käytetään lamellotappeja pyöreiden tappien sijasta puuliitoksen tekemiseen. Tämä nopeuttaa kokoamista ja takaa siisteimmät työtulokset. Tässä työssä käytetään pääasiassa Domino XL -lamellotappijyrsintä.
Materiaalilista
- Liitettävät puuosat
- Tässä yläpalkki 12/22, puupylväs 12/12, tukiparru 12/12
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-

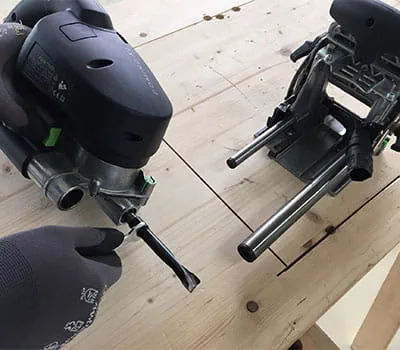

Jyrsinterän vaihtaminen DF 700
Ensin pitää asentaa ohjeiden mukaisesti 14 mm:n jyrsinterä DF 700:aan.
-

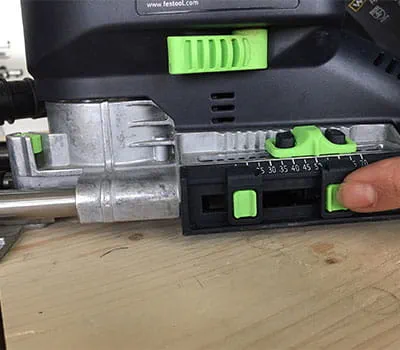

Jyrsintäsyvyyden säätäminen DF 700
Näytetyssä esimerkissä käytetään 50 mm:n jyrsintäsyvyyttä. Jyrsintäsyvyys täytyy säätää käyttöohjeiden mukaan.
-

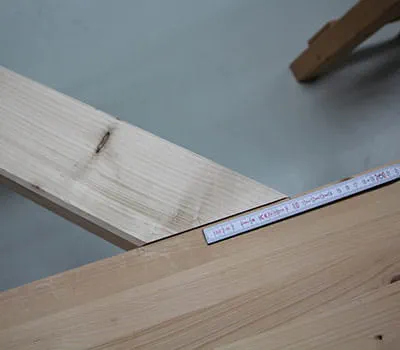

Kohdistusmerkkien tekeminen
Työkappaleisiin on ehdottomasti tehtävä täsmälliset merkinnät, jotta yläpalkki ja puupylväät saadaan liitettyä toisiinsa mittatarkasti. Esimerkiksi tässä piirretään tukiparruun merkki 10 cm:n etäisyydelle etureunasta.
-

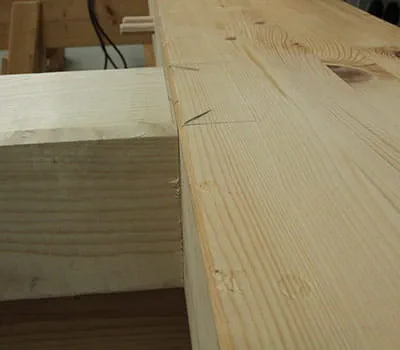

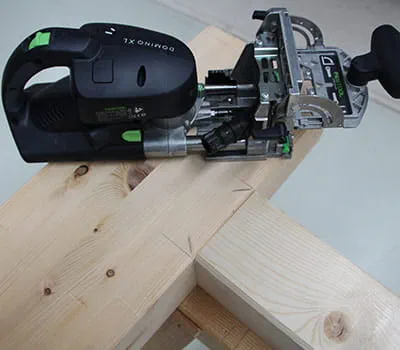

Yläpalkin kohdistusmerkintä
Tee täsmällistä liitosta varten vielä puupylvään tarkka merkintä yläpalkkiin.
Menettelyohjeet
-
Rajoitintappien käyttäminen puupylvään pään jyrsintään
Puupylvään pään ensimmäisen reiän jyrsintää varten valitaan keskimmäinen rajoitintappi. Tämä vastaa tuen kolmikulmaisen kohdistusaukon paikkaa. Tällä tavalla kohdistuksen puupylvään päähän voi tehdä rajotintapilla ja yläpalkkiin kohdistusaukon kautta. DOMINO XL:ää käytettäessä koneeseen on kytkettävä ehdottomasti järjestelmäimuri.
-

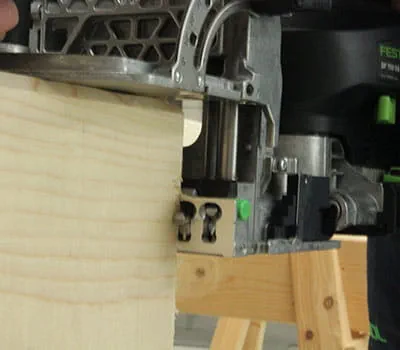

Rajoitintappien käyttäminen puupylvään pään jyrsintään
Puupylvästä vasten asetettu DOMINO XL
-

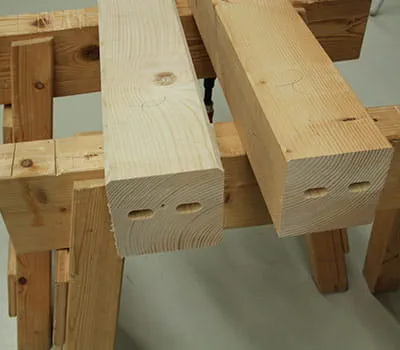

Puupylvään reikien jyrsiminen
Sitten jyrsitään puupylvään pään toinen reikä. Varmista, että rajoitintappi on ensimmäisessä reiässä. Ensimmäinen reikä toimii kohdistusapuna ja säästyt aikaavievältä merkinnältä.
-
Tee tarvittaessa samanlaiset reiät muihin puupylväisiin.
-

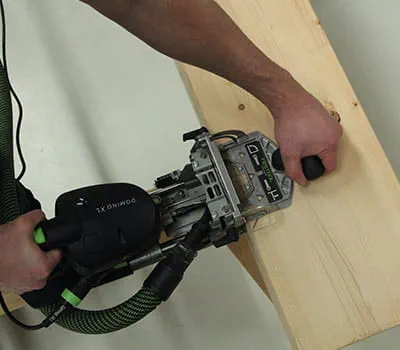

Yläpalkin reikien jyrsiminen
Aseta DOMINO XL puupylvään kiinnityskohdan merkinnän kohdalle ja jyrsi ensimmäinen reikä. Jyrsi sitten toinen reikä ja varmista tässä yhteydessä, että rajoitintappi (keskimmäinen) on taas ensimmäisessä reiässä.
-
Yläpalkin reikien jyrsiminen

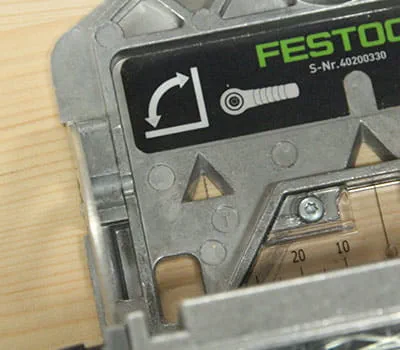

Tässä: Puupylvään kiinnityskohdan merkin vasen puoli kolmikulmaisessa kohdistusaukossa
-

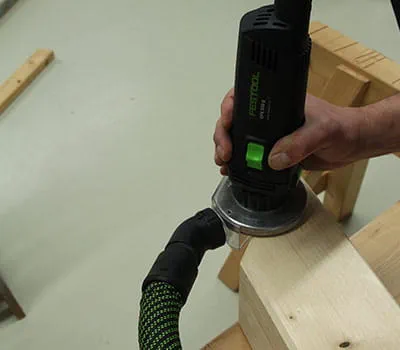

Reunojen työstäminen
Asenna reunajyrsimeen 45° viistejyrsinterä ja työstä asiaankuuluvat reunat.
-
Reunojen työstäminen
Suosittelemme käyttämään järjestelmäimuria.
-
Tappien asentaminen
Asenna sitten lamellotapit. Tarvittaessa sivele niihin hieman PU-liimaa.
-

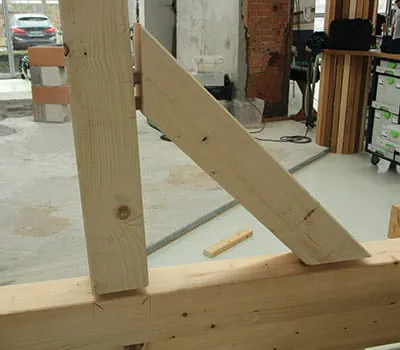

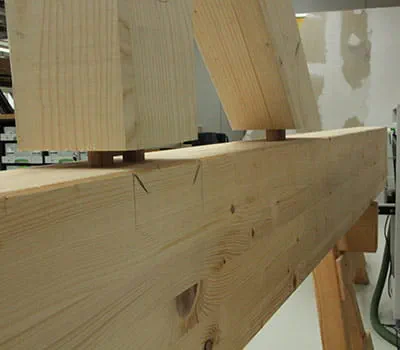

Liitoksen yhdistäminen
-
Liitoksen yhdistäminen
-

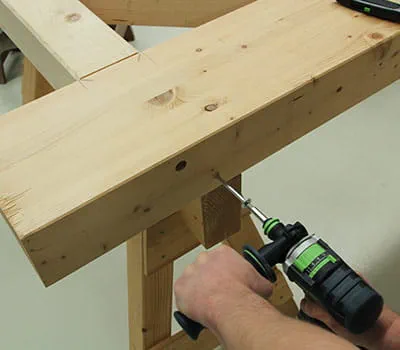

Ruuvien kiinnittäminen
Kiinnitä vielä ruuvit liitoksen staattisen kestävyyden takaamiseksi.
-

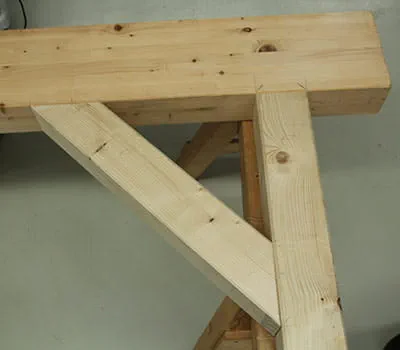

Yläpalkin valmis liitos
Käyttämällä lamellotappeja rakennuspuiden tarkkaan kohdistamiseen saat liitettyä yläpalkin nopeasti ja helposti puupylväisiin.
-
Lopputulos
-
