Oksanreikien peittäminen ja puureikien paikkaaminen yläjyrsimellä
Kuvaus

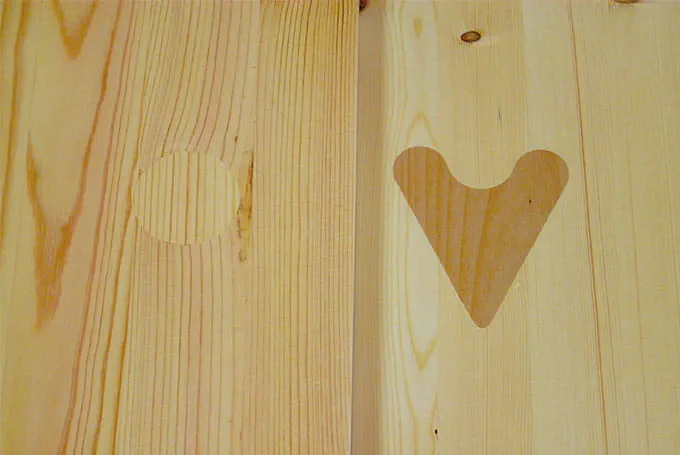

Yläjyrsimellä, urajyrsinterällä ja kahdella kopiointirengaskoolla voi tehdä monipuolisia upotus- ja peittämistöitä, esimerkiksi erilaisten puureikien paikkaamisen. Tämä sovellusperiaate perustuu kahteen erikokoiseen kopiointirenkaaseen. Suurella renkaalla jyrsitään aukko ja pienellä renkaalla paikkauspala. Tämä tarkoittaa sitä, että molempien kopiointirenkaiden täytyy sopia tietylle urajyrsinterähalkaisijalle, jotta aukko ja paikkauspala sopivat tarkasti toisiinsa. Tämä tekniikka on erittäin hyödyllinen suurten oksanreikien peittämisessä ja samalla puulaadulla tehtävässä reiän täyttävän paikkauspalan asennuksessa. Paikkauspalan muoto ja koko ovat täysin vapaasti valittavissa. Tällä tekniikalla teet nopeasti ja ehdottoman tarkasti myös kaiken tyyppiset upotustyöt.
Seuraavat materiaalit tarvitaan:
Mallilevy tai sapluuna kopiointihylsyllä ajamiseen
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-
Tee seuraavat valmistelut, kun haluat paikata suuria puureikiä:

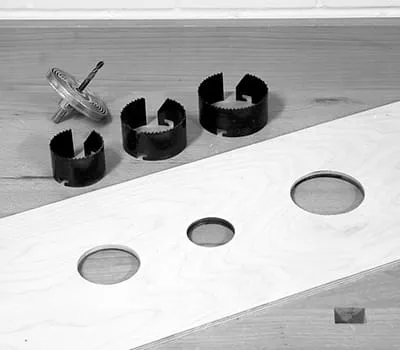

Tee ensin 9-10 mm:n paksuisesta vanerista sapluuna, jota pitkin ajetaan myöhemmin kopiointirenkailla.
Erityisen kätevä on sellainen sapluuna, jossa on useita suuria reikiä, jotka sahataan puuhun porakoneeseen kiinnitetyllä reikäsahalla. Tällöin voit valita oksanreiän koon mukaan sopivan kokoisen reiän oksanreiän paikkaustyöhön.
Sen jälkeen 40 mm:n kokoinen kopiointirengas kiinnitetään kahdella ruuvilla keskitystuurnan avulla yläjyrsimen alapuolelle.
Urajyrsimeen kiinnitetään 8 mm:n urajyrsinterä.
Menettelyohjeet
-

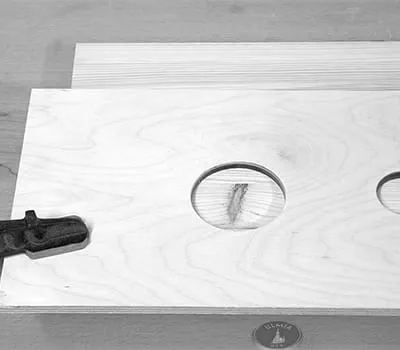

Aseta sapluuna työkappaleen päälle ja kohdista paikkaukseen käytettävät reiät täsmälleen oksan keskelle. Kiinnitä kaksi ruuvipuristinta työkappaleeseen ja työpenkkiin. Varmista, ettei yläjyrsin voi törmätä paikkaustyössä ruuvipuristimiin.
-

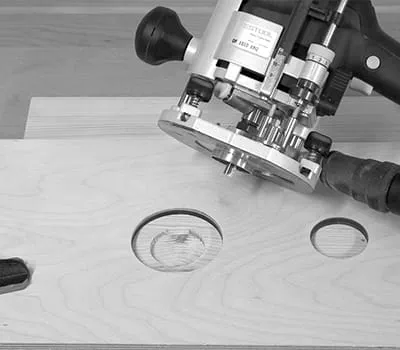

Kytke työkalu imuriin ja paina jyrsintä alaspäin, kunnes jyrsinterä koskettaa työkappaleen pintaa. Säädä jyrsintäsyvyys revolverirajoittimella ja asteikolla n. 6-8 mm:n kohdalle. Palauta jyrsin ylös lähtöasentoon. Käynnistä moottori ja upota jyrsinterä työkappaleeseen. Jyrsi myötäpäivään pyöreä aukko työkappaleeseen. Tällöin jyrsintä ohjataan kopiointirenkaalla tarkasti sapluunan aukossa.
-

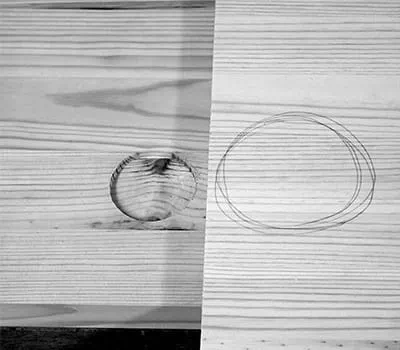

Etsi lauta, joka vastaa suurin piirtein väriltään ja syiden suunnaltaan äsken jyrsimääsi kohtaa. Merkitse lyijykynällä sopiva kohta lautaan ja kiinnitä täsmälleen tähän paikkaan sapluuna saman reiän kanssa ruuvipuristimilla.
-

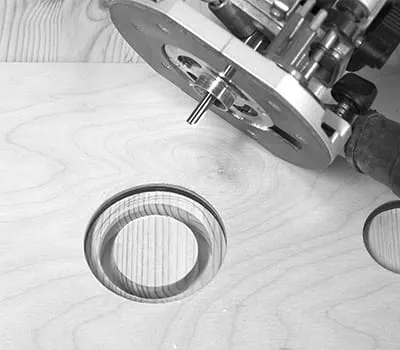

Vaihda sen jälkeen suuren 40 mm:n kopiointirenkaan tilalle rengas, jonka halkaisija on 24 mm. Käytä kopiointirenkaan tarkkaan kohdistamisen ehdottomasti keskitystuurnaa. Kiinnitä sen jälleen Ø 8 mm:n urajyrsinterä yläjyrsimeen. Säädä revolverirajoittimella jyrsintäsyvyydeksi 12–15 mm. Aseta jyrsin sapluunaan ja aja kopiointirengas reikää vasten. Käynnistä jyrsin ja upota jyrsinterä työkappaleeseen. Liikuta yläjyrsintä myötäpäivään – paina kevyesti sapluunaa vasten – kunnes pyöreä paikkauspala on saatu jyrsittyä. Aja yläjyrsintä ehdottomasti myötäpäivään, jotta sitä painetaan sapluunaa vasten eikä siitä poispäin.
-

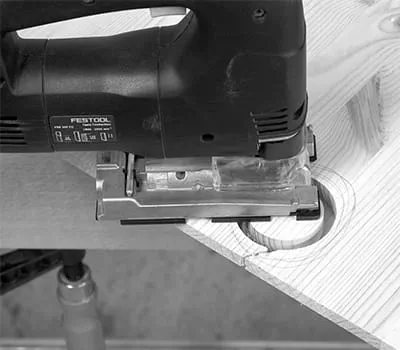

Paikkauspalaa ei tule jyrsiä kokonaan irti laudasta, jotta se kiilaudu jyrsinterään ja vaurioidu. Leikkaa loppuosa karkeasti irti pistosahalla.
-

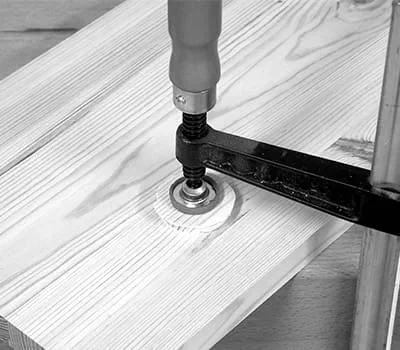

Tämä paikkauspala liimataan valkoliimalla aukkoon ja sen kohdalle asennetaan puristin n. 60 minuutiksi.
-

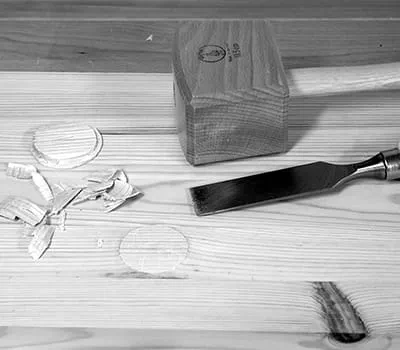

Sen jälkeen pinnasta ulkoneva materiaali poistetaan varovasti taltalla tai käsihöylällä.
-

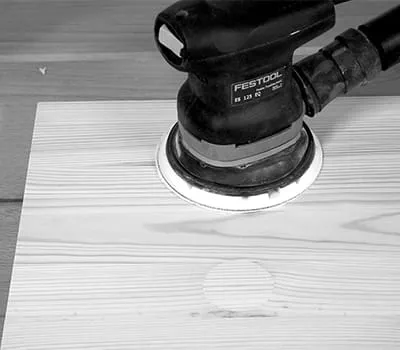

Paikatun kohdan voi viimeistellä parhaiten epäkeskohiomakoneella. Se viimeistelee paikattujen reikien alueen ja takaa tasaisen puupinnan.
-

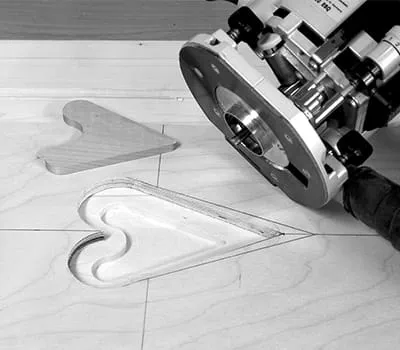

Kun puuosaan halutaan tehdä tiettyjä kuvioupotuksia, tai jos reiät ovat epäsäännöllisen muotoisia, tällöin myös tätä tekniikkaa voi käyttää. Kopioi muoto sapluunaan ja sahaa se siitä irti reikä- ja pistosahalla. Poista sen jälkeen kaikki epätasaisuudet puuviilalla, koska muuten kopioit myös nämä epätasaisuudet työkappaleeseen ajaessasi kopiointirenkaan kanssa sapluunaa pitkin. Pienemmän renkaan, mutta saman jyrsinterän kanssa, jyrsitään sen jälkeen paikkauspala. Tässä yhteydessä voit luoda kiehtovan näköisiä kontrasteja erilaisilla puulaaduilla ja väreillä.
-
