Puureunojen viistäminen ja pyöristäminen

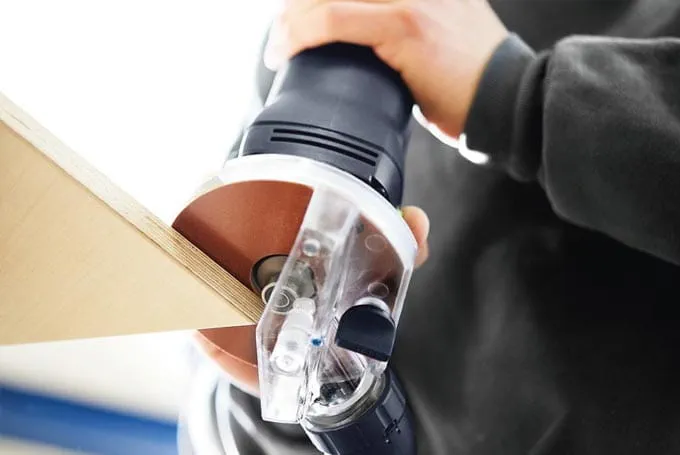

Puureunojen viistäminen
Tässä käyttökohde-esimerkissä selostamme vaihe vaiheelta, miten saat viistettyä tai pyöristettyä puuosien ja puumateriaalien reunat siististi. Puumateriaalien reunojen työstöön soveltuu OFK 500, jolla teet erityisen tarkasti pienten säteiden ja pinnan tasalle jyrsimisen. Monitoimipöytää voi käyttää apuna työkappaleen turvalliseen kiinnittämiseen.

    Kuvaus

    Puureunojen viistäminen sujuu erityisen helposti kätevällä, yleiskäyttöisellä reunajyrsimellä OFK 500. Tämä reunajyrsin soveltuu erityisen hyvin pienten säteiden, viisteiden ja reunan tasalle jyrsintään. Tämän työkalun erikoisominaisuus on sen jyrsinteräjärjestelmä: Kaikki reunajyrsimen terät ovat ulkohalkaisijaltaan identtisiä. Siten jyrsimen pöydän aukko on mahdollisimman pieni, mikä auttaa estämään jyrsimen kallistumisen vaikeissa kulmakohdissa.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Asenna haluamasi jyrsinterä OFK 500:aan. Kiinnitä akryylilasinen imukoppa lukitusruuvilla.

      Tärkeää: Jousitettu muoviosa toimii kuulalaakerijarruna ja sen täytyy olla kopiointirenkaan päällä. Säädä tarvittava jyrsintäsyvyys kiertämällä jyrsintäpöydän yläpuolella olevaa mustaa rengasta. Kytke järjestelmäimuri reunajyrsimeen.

      +

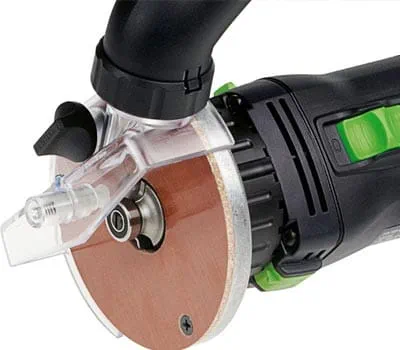

      Halutun jyrsinterän asentaminen

    • Kiinnitä viistettävä työkappale tukevaan alustaan, esim. monitoimipöytään MFT. Kiinnitä työkappale niin, että pystyt työstämään sitä vaikeuksitta. Tähän soveltuu esimerkiksi Festoolin alipainekiinnitysjärjestemä VAC SYS. Sen voi kiinnittää sovitelevyllä MFT-pöytään. Työkappaleen reunojen työstämiseksi sitä voi myös kallistaa ja kääntää kätevän kääntömekanismin avulla haluttuun asentoon.

      +

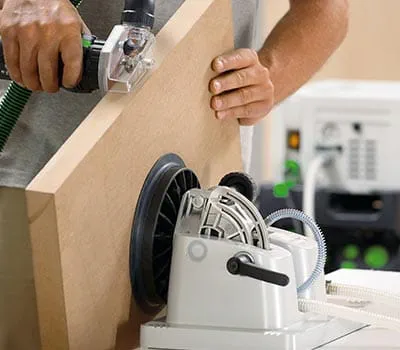

      Työkappaleen kiinnittäminen viistämistä varten

    Menettelyohjeet

    • Käynnistä reunojen työstämiseen käytettävä reunajyrsin työkappaleen lähellä. Ohjaa työkalu reunan tasalle ja jyrsi haluttu profiili vastasuuntaisesti. Palojälkien välttämiseksi työstä reuna tasaisesti työkappaleen loppuun asti ja sammuta työkalu reunan jyrsinnän jälkeen.

      +

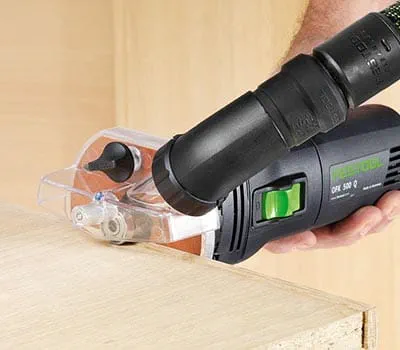

      Jyrsi haluttu profiili vastasuuntaisesti

    • Puureunojen pyöristämiseksi työkalua voi ohjata vaaka- tai pystysuuntaisesti työkappaleen suhteen. Puureunojen viistämisessä on varmistettava, että työkalu on aina tukevasti työkappaleen päällä, jotta jyrsintätuloksesta tulee tasaisen laadukas.

      +

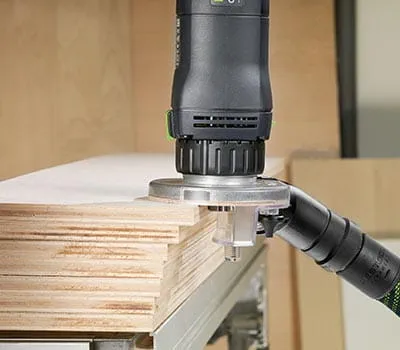

      Puureunojen pyöristämiseksi työkalua voi ohjata vaaka- tai pystysuuntaisesti työkappaleen suhteen
