Pyöreiden profiilien liittäminen DOMINO-tappijyrsimen pyöreän rajoittimen avulla

Pyöreiden profiilien liitos
Kaksi pyöreää profiilia voi liittää tapilla toisiinsa ilman paikaltaan kiertymisen vaaraan, kun liitos tehdään DOMINO-tappijyrsimellä. Tässä käyttökohde-esimerkissä on selostettu, miten pyöreät profiilit liitetään tarkasti toisiinsa ja miten pyöreän rajoittimen voi valmistaa. Suosittelemme tekemään ensin koejyrsinnän, jotta lopputuloksesta saadaan ensiluokkainen.

    Kuvaus

    DOMINO-liitosjärjestelmällä ja pyöreän rajoittimen avulla voi valmistaa pyöreiden profiilien liitoksen helposti ja nopeasti, kuten ne tehdään puuseppien, kirvesmiesten ja portaiden rakentajien työkohteissa.

    Huomautus:
    Pyöreän rajoittimen kanssa voi jyrsiä halkaisijaltaan 35-60 mm:n pyöreiden profiilien liitoksen.

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Pyöreiden profiilien valmistamisessa täytyy huomioida seuraavat asiat:

      Festoolin valikoimassa on kaksi erilaista tappilaatua DOMINO-tappijyrsimelle:

      • Pyökkitapit sisäkäyttöön
      • Sipotapit ulkokäyttöön

      +

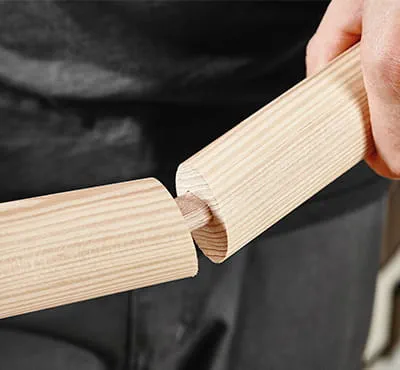

      Tappilaatu

    • Tässä käyttökohde-esimerkissä on kuvattu halkaisijaltaan 35 mm:n ja kulmaltaan 120°:n profiililiitoksen valmistaminen. Profiilit liitetään toisiinsa pyökkitapilla 8x40 mm.

      Ennen ensimmäistä pyöreiden profiilin liitosta täytyy tehdä koejyrsintä, jotta myöhemmästä liitoksesta saadaan ehdottoman tarkka.

      Se suoritetaan seuraavasti:

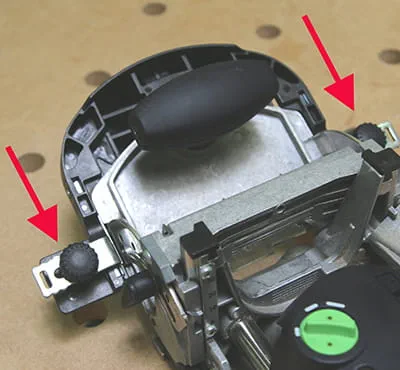

      Työnnä pyöreä rajoitin kokonaan DOMINO-tappijyrsimen pöydän päälle ja kiinnitä se paikalleen pyöreän rajoittimen oikealla ja vasemmalla puolella olevilla kiertonupeilla.

      +
      Koejyrsintä

    • Säädä pyöreiden profiilien sahauskulma (esimerkissä 60°) DOMINO-tappijyrsimen pöydän kulmasäätimeen.

      +

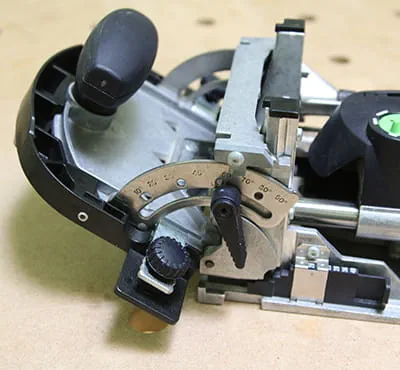

      Sahauskulman säätö

    • Tapin sijoittamiseksi keskelle pyöreät profiilit asetetaan toisiaan vasten niin kuin ne liitetään myöhemmin toisiinsa DOMINO-tapilla. Merkitse tapin paikka viivalla.

      +
      Tapin paikan merkitseminen

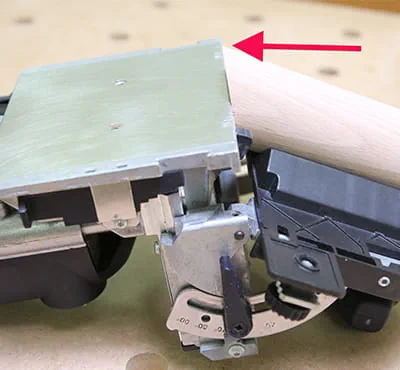

    • Aseta pyöreä profiili DOMINO-tappijyrsimen pyöreän rajoittimen tasalle.

      Säädä jyrsimen pöydän korkeus tapin paikan merkinnän avulla.

      +
      Jyrsimen pöydän korkeuden säätäminen

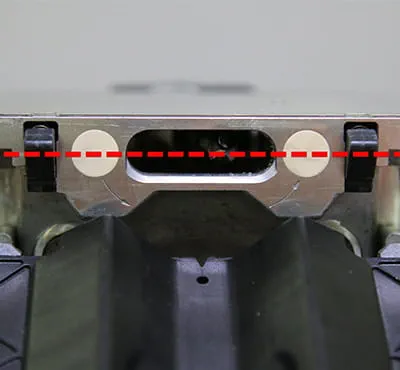

    • Jyrsintäpöydän rajoitintappien kaksi keskipistettä muodostavat suoran linjan.

      +
      Rajoitintapit

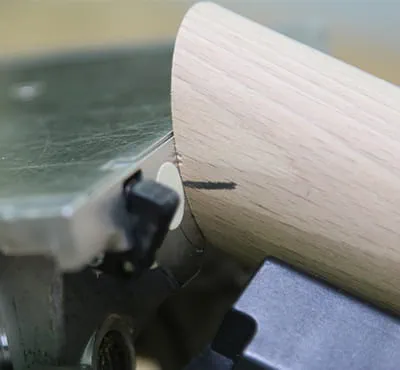

    • Jyrsimen pöydän korkeus säädetään niin, että aiemmin tehty tapin paikan merkintä ja ajateltu suora linja ovat samalla korkeudella.

      +
      Kohdistaminen

    • Oikea pöytäkorkeus säädetään kiristysvivun avulla.

      Ensimmäisten säätöjen jälkeen voidaan tehdä pyöreiden profiilien koejyrsintä.

      Kytke imuletku työkaluun ja imuriin ja suorita jyrsintä.

      +

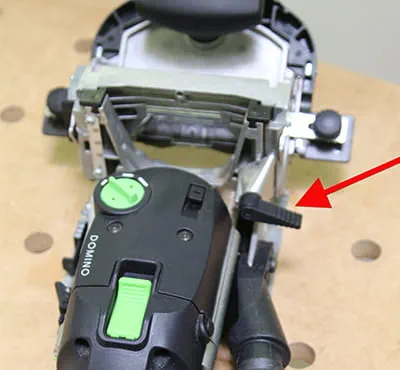

      Koejyrsinnän suorittaminen

    • Liitoksen koejyrsinnän jälkeen on mahdollista todeta liitoksen pieninkin epätarkkuus.

      +

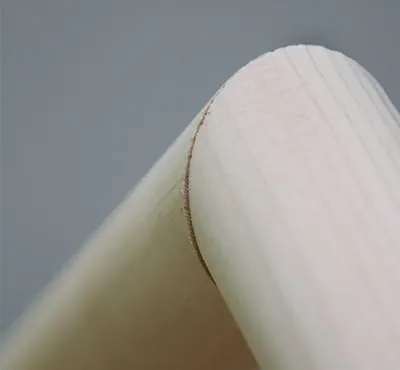

      Liitoksen epätarkkuus

    • Tässä esimerkissä reikä on siirtynyt sivuun pyöreän profiilin keskeltä. Seuraavat korjaustoimenpiteet täytyy suorittaa:

      Avaa molemmat kiristysruuvit.

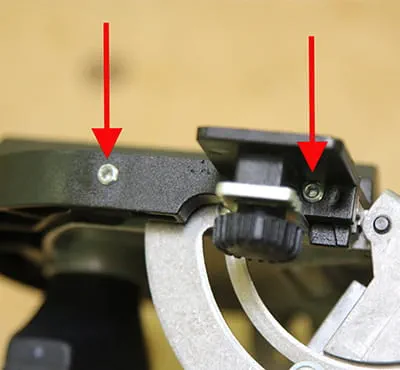

      Pyöreän rajoittimen kummallakin ulkopuolella on kaksi säätöruuvia, jotka säädetään 2 mm:n kuusiokoloavaimella.

      +

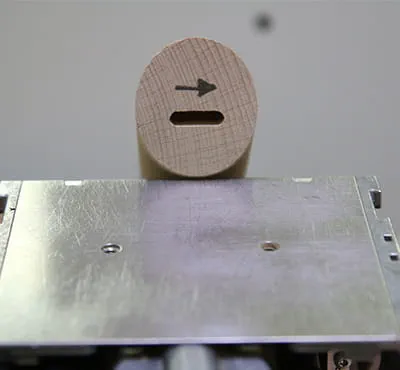

      Korjausvaiheet

    • Pyöreän rajoittimen ja siten reiän kohdistamiseksi tarkasti keskelle jyrsinterää, kyseisen siirtosuunnan mukaan kierretään joko oikeaa tai vasenta kuusiokoloruuvia sisäänpäin tai vastakkaisella puolella ulospäin.

      Vihje:
      Ruuveissa on M5-kierre ja 0,8 mm:n kierteen nousu. Tämä tarkoittaa sitä, että ruuvin yksi kierros siirtää pyöreää rajoitinta jyrsintäpöydällä 0,8 mm:n verran.

      Tämä tarkoittaa:
      Vasemman puolen 1,6 mm:n suuruisen siirron (vastaa 2 kierrosta) yhteydessä myös oikealla puolella on tehtävä 1,6 mm:n suuruinen siirto vastakkaiseen suuntaan (vastaa 2 kierrosta).

      Kiristä säätöjen jälkeen kiristysruuvit ja jatka jyrsintätyötä.

      +
      Kuusiokoloruuvien kiertäminen sisään- tai ulospäin

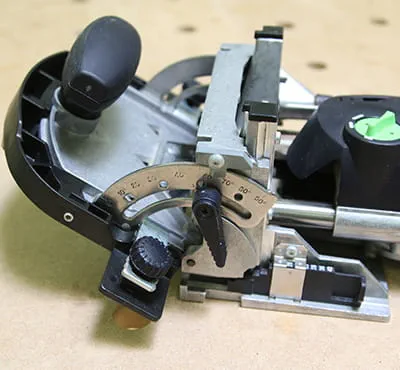

    • Huomautus:
      Tämä säätö tehdään vain yhden kerran! Työkalun varusteen irrotuksen ja myöhemmän asennuksen jälkeen tarvitse enää tehdä tätä säätöä.

      +
      Yhden kerran tehtävä säätö

    Menettelyohjeet

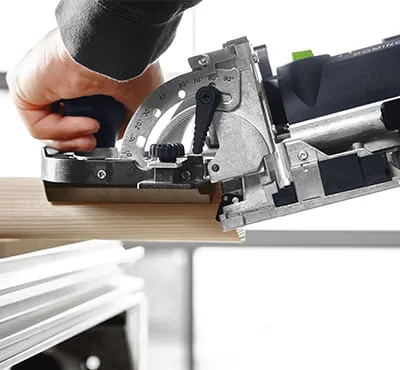

    • Tämän jälkisäädön jälkeen alkuperäinen käsikaiteen voi jyrsiä nopeasti ja tarkasti.

      +
      Kaiteen jyrsintä

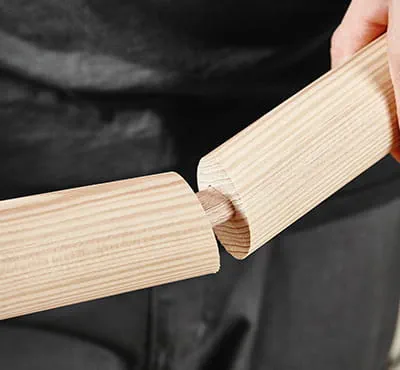

    • DOMINO-tapin erikoisgeometrien ansiosta liitos ei voi kiertyä ja se on riittävän kestävä myös käsikaiteita varten. Säätäminen pyöreiden profiilien muita kulmia varten on nopeaa ja helppoa.

      +
      Kiertymätön liitos
