Rakenna itse puinen katos
Kuvaus
Puinen katos suojaa oven sisäänkäyntiä ja vaikuttaa olennaisesti talon ulkonäköön. Rakentaminen edellyttää tiettyjä perustietoja kirvesmiehen töistä valmistustavasta ja katon muodosta riippuen. Tässä käyttökohde-esimerkissä on kuvattu koneiden käsittely ja työvaiheet. Työvaiheissa tarvittavia merkintätehtäviä ei ole selostettu tässä käyttökohde-esimerkissä.
Materiaalilista
- Käytettävät materiaalit riippuvat rakennetyypistä ja valitaan sen mukaan
- Perusrakenteessa käytetään poikkipinta-alaltaan 10x10 cm palkkeja
- Sidepalkkeina käytetään 8x12 cm:n puutavaraa
- Taitepalkkeina käytetään 10x16 cm:n puutavaraa
Koneet/tarvikkeet
Valmistelu-/säätötyöt
-

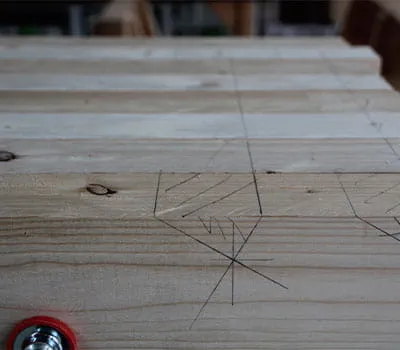

Perusrakenteen puupalkkien merkintä ja asettelu

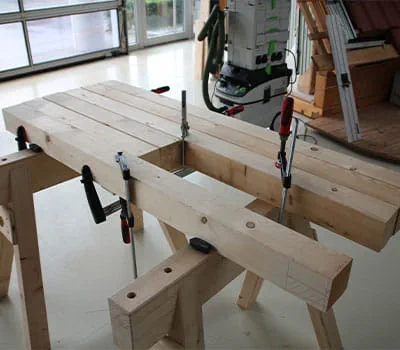

Aluskehyksen puupalkit ja kaksi puupylvästä merkitään piirustusten mukaan ja asetetaan pukeille.
-

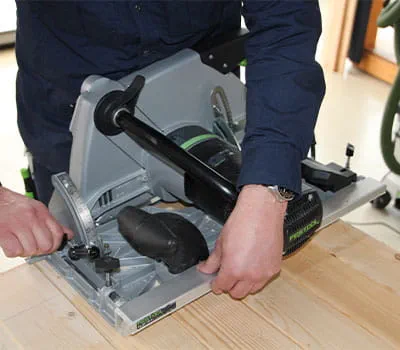

Käsipyörösahan valmistelu
Puupalkkien sahaustöissä käytetään HK 132 -sahaa. Ohjainkiskon myöhemmin tarvittavaa käyttöä varten sivuohjain asennetaan moottorin puolelle, työnnetään kiinni koneen pohjalevyyn ja lukitaan paikalleen. Tässä asennossa voidaan käyttää GC 1000-WA:n sahausosoitinta.
-

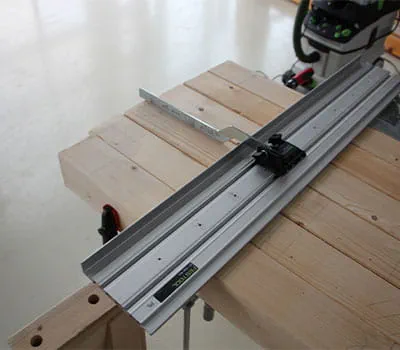

Ohjainkiskon asentaminen
Ohjainkisko varustetaan ja asennetaan sahausosoittimen kanssa.
-

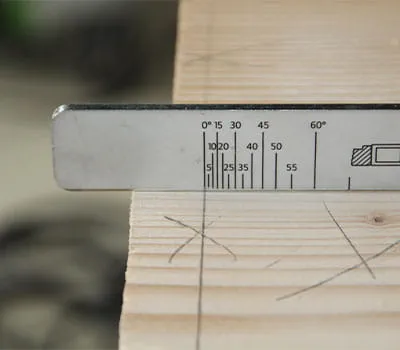

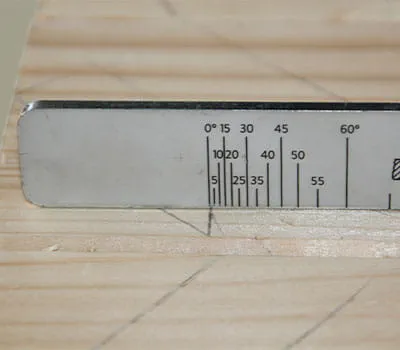

Ohjainkiskon oikean paikan voi määrittää sahausosoittimella. Tässä tapauksessa sahaus halutaan tehdä 0° asennossa. Kohdistamisen jälkeen kiskon voi kiinnittää paikalleen puristimilla.
Menettelyohjeet
-

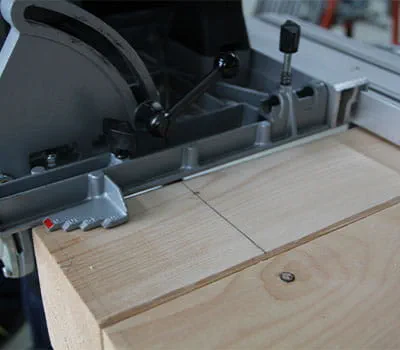

Sahaaminen HK 132:n kanssa

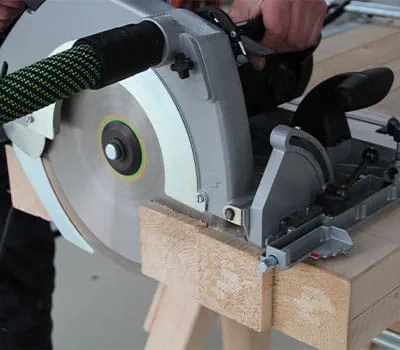

Käsipyörösahaa ohjataan sitten sivuohjaimen avulla tarkasti kiskoa pitkin. Koneen sahausosoittimesta voi tarkistaa oikean kohdan. Sahaussyvyydeksi säädetään 12,5 cm.
-
Sahaaminen HK 132:n kanssa
Tee sahaus ja toista samat työvaiheet kaikissa tarvittavissa 90° sahauksissa.
-
Lovien höylääminen HK 132:n kanssa
Aluskehyksen puupalkkeihin tulee höylätä lovet (leveys 10 cm) kuvan mukaisesti. Tätä varten HK 132:een pitää asentaa höyläysvarustus. Sen avulla voidaan höylätä maks. 80 mm:n syvyiset lovet. Jyrsintäleveys on 50 mm. Tätä leveämpiä lovia varten konetta täytyy siirtää asiaankuuluvasti.
-

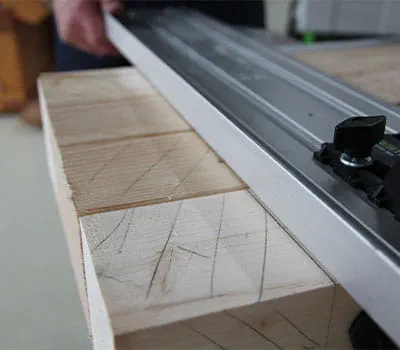

Ohjainkiskon kohdistaminen
Kun HK 132:ssa käytetään höyläkutteria, konetta pitää ehdottomasti ohjata ohjainkiskon avulla!
Vihje: Tässä työssä kiskon täsmälliseen kohdistamiseen kannattaa käyttää kulmaohjainta GC 1000-WA.
-

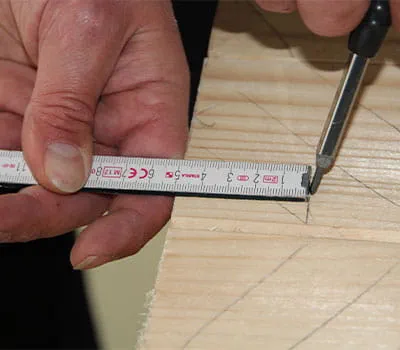

Jyrsintä tapahtuu kahdessa vaiheessa, koska puuta voi jyrsiä jokaisella jyrsintäkerralla enintään 50 mm:n verran. Siksi 50 mm:n etäisyydelle merkitään ensimmäisen jyrsintäkerran paikka.
-
Sitten ohjainkiskon asento voidaan kohdistaa sahausosoittimella ja lukita asiaankuuluvaan kohtaan.
-

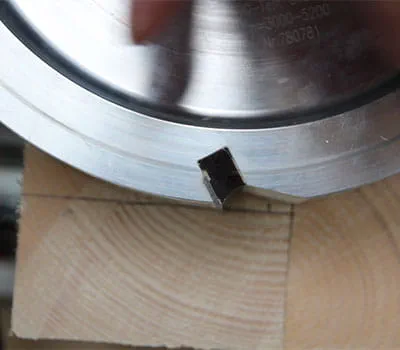

Lovijyrsintäsyvyyden säätäminen
Ennen jyrsinnän tekemistä jyrsintäsyvyys pitää säätää silmämääräisesti. Sitä varten kutteria lasketaan alaspäin, kunnes terä on syvyysmerkin kohdalla. Ennen säätötoimia kone pitää aina irrottaa sähköverkosta!
-

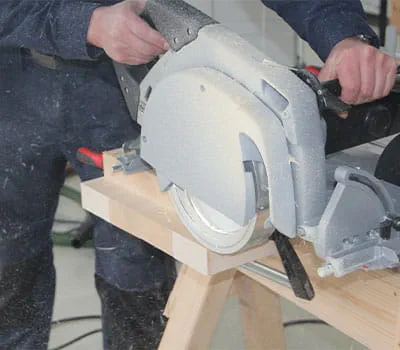

Jyrsiminen

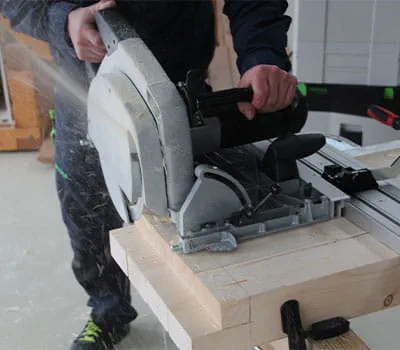

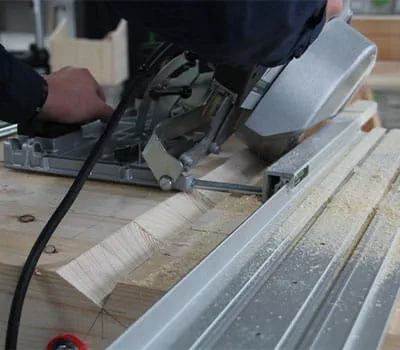

Sitten kone asetetaan sivuohjaimen välityksellä ohjainkiskoon ja sen jälkeen suoritetaan jyrsintä.
-
Vihje:

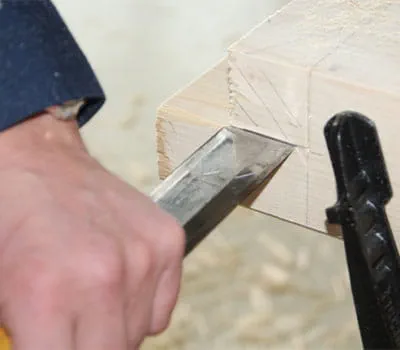

Repeilyn estämiseksi puukuidut katkaistaan taltalla viivan kohdalta ennen jyrsintää.
-
Toisen jyrsintäkerran suorittaminen
Toista jyrsintäkertaa varten ohjainkisko kohdistetaan uudelleen edellisten työvaiheiden mukaisesti ja sen jälkeen suoritetaan jyrsintä. Toimenpide toistetaan samalla tavalla kaikissa tarvittavissa lovijyrsinnöissä.
-

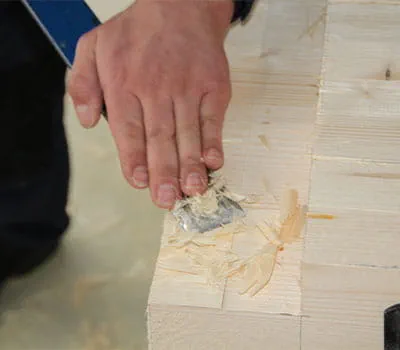

Tarvittaessa loven voi viimeistellä vielä pistokirveen tai taltan avulla.
-
Sidepalkkien loviliitos
Seuraavissa työvaiheissa katoksen sidepalkkeihin leikataan lovi. Sitä varten puut asetetaan pukeille ja kohdistetaan merkkeihin.
-

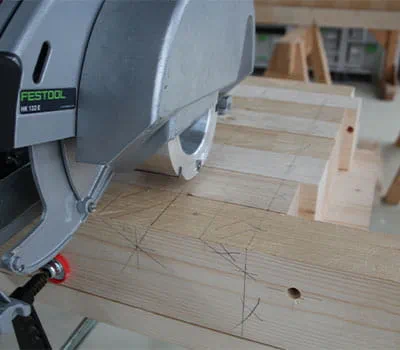

HK 132 varustetaan käyttöohjeiden mukaan lovijyrsintäkutterilla.
-

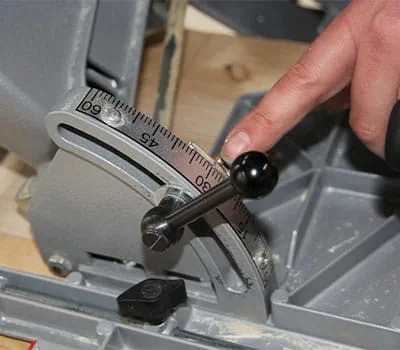

Kallistuksen säätäminen
Kallistus säädetään katon kaltevuuden (tässä 30°) mukaan.
-
Lovisyvyyden säätäminen

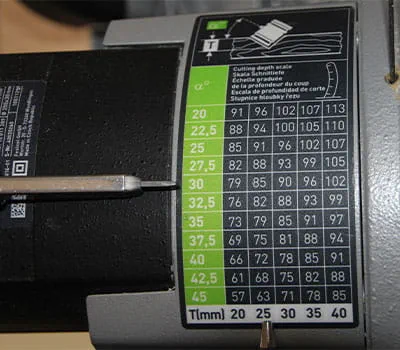

Sopivan lovisyvyyden säätämiseksi pitää ensin katsoa taulukkoa (moottorissa). Tässä tapauksessa halutaan jyrsiä 30° kattokaltevuuden (Y-akseli) ja 25 mm:n lovisyvyyden (X-akseli) mukainen lovi. Sitten taulukosta voi katsoa säädettävän syvyyden. Tässä tapauksessa syvyydeksi säädetään 85 mm.
-

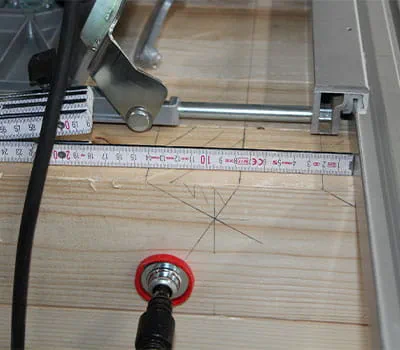

Sivuohjaimen asentaminen
Jyrsintä on tehtävä ehdottomasti ohjaimen avulla. Siksi myöhemmin tehtävä jyrsintä tehdään sivuohjaimen avulla ohjainkiskoa pitkin. Paremman tuen varmistamiseksi ohjain tulee asentaa mieluiten oikealle puolelle. Sitä varten ohjain kannattaa asentaa n. 12-16 cm:n etäisyydelle samansuuntaisesti koneen pohjalevyn kanssa.
-
Lovijyrsimen sivuttainen kohdistaminen

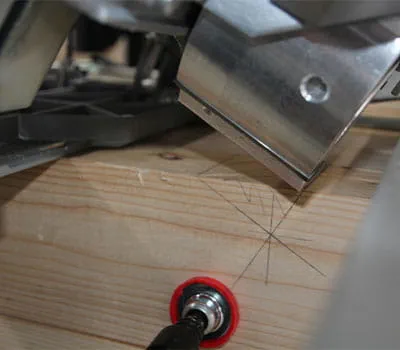

Seuraavassa vaiheessa lovijyrsin kohdistetaan sivuttaisesti niin, että leikkuuterä on lovilinjan kohdalla.
-

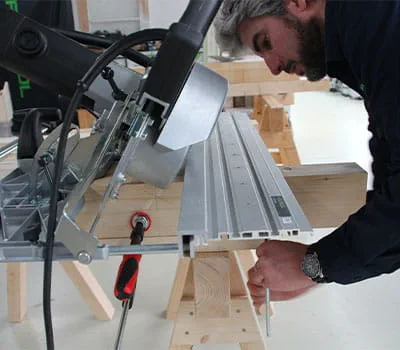

Ohjainkiskon kiinnittäminen
Kun lovijyrsimen sivuttainen asento on määritetty, kisko kiinnitetään ja se lukitaan samalta etäisyydeltä myös vastakkaisella puolella.
-
Jyrsinnän suorittaminen
Ohjainkiskon kiinnityksen ja asiaankuuluvan syvyyden säädön jälkeen voidaan suorittaa jyrsintä.
-
Sidepalkkien päiden leikkaaminen

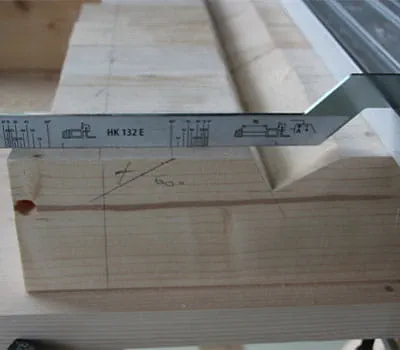

Sidepalkkien päiden leikkaaminen tehdään yleensä lovijyrsinnän jälkeen, jotta kone ja ohjain saadaan tuettua riittävän hyvin. Tämän voi tehdä tarvittaessa muullakin tavalla tilanteesta riippuen. Tässä esimerkissä sidepalkin pää leikataan 60° kulmalla. Leikkaus tehdään siten puiden leikkuu-uran puolelta. Tätä leikkausta varten ohjainkisko kohdistetaan sahausosoittimella 60° viivaan ja lukitaan tähän asentoon. Työvaiheeseen valitaan sahausosoittimen alue, jossa sivuohjain asennetaan sahanterän puolelle 70 mm:n etäisyydelle koneen pohjalevystä.
-
Sivuohjaimen säätö leikkuu-uran puolella leikkaamiseen

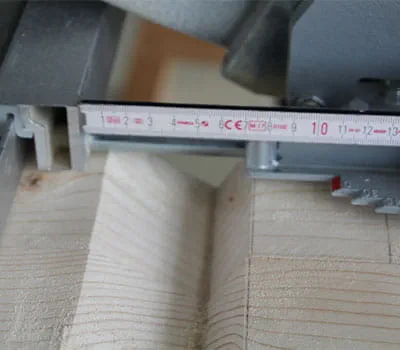

Ohjain asennetaan 70 mm:n etäisyydelle sahanterän puolelle, jotta konetta voidaan ohjata luotettavasti. Tässä kohdassa voidaan käyttää aiemmin mainittua sahausosoittimen sahausosoitinaluetta.
-

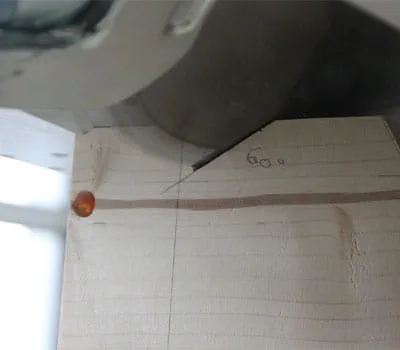

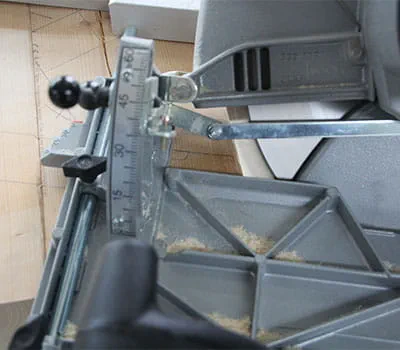

Kulmasahauksen suorittaminen
Huomautus: kun sahausosoitinta käytetään oikein, sahaus tapahtuu tässä tapauksessa irtisahattavalta puolelta ("sahanterä vasemmalla viivasta")
-
Sidepalkkien räystäskohdan leikkaaminen

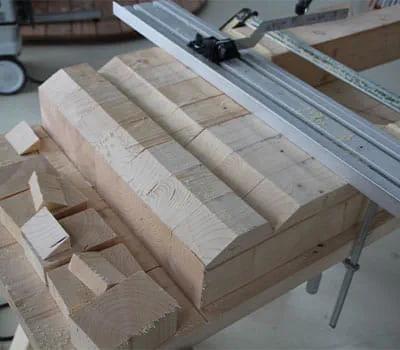

Suorakulmaista sahausta varten sivuohjain asennetaan taas moottorin puolelle ja sahaus tehdään kulmaohjaimen avulla.
-

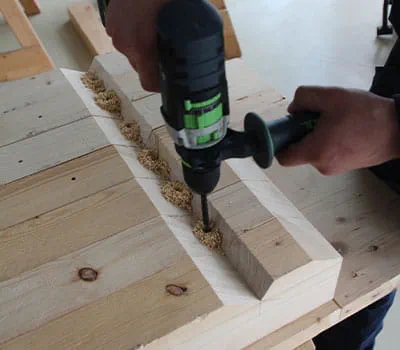

Reikien poraaminen loven pohjaan sidepalkkien kiinnittämistä varten
Sidepalkkien kiinnittämiseen tarvittavat reiät porataan sidepalkkien päiden leikkaamisen jälkeen akkuporakoneella ja 7-8 mm:n puuporanterällä.
-
Sidepalkkien päiden hiominen
Sidepalkkien päät ja paljaat pinnat on suositeltavaa hioa heti leikkaamisen jälkeen. Kun osat ovat yhteenkiinnitettyinä, käytettävissäsi on optimaalinen ja suuri tukipinta. Nauhahiomakoneella (karkeus 80 + 100) pääset kaikkein nopeimmin erinomaiseen tulokseen.
-

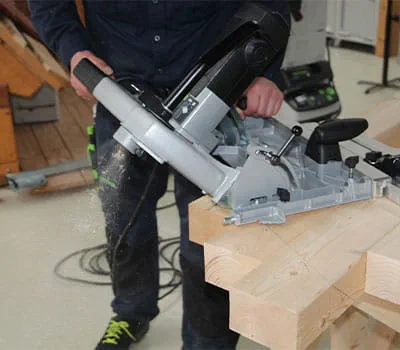

Jiirinurkkien sahaaminen parruihin
Tässä esimerkissä kaikkiin parruihin pitää sahata jiirinurkat, jotta ne sopivat taitepalkkeihin. Nämä sahataan niinikään HK 132:n kanssa. Sitä varten kaikki parrut asetetaan pukeille, kohdistetaan ja sahataan yhdellä kertaa samassa työvaiheessa ja käyttämällä kulmaohjainta GC 1000-WA.
-
Räystäskohtien leikkaaminen taitepalkkeihin

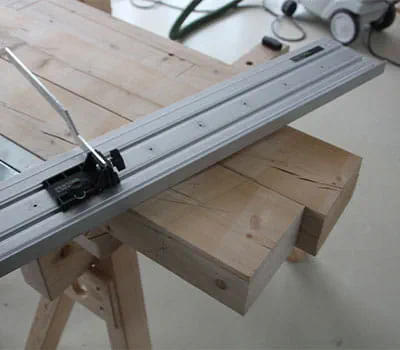

Taitepalkkeihin täytyy tehdä kaksi 45° leikkausta. Sitä varten taitepalkit asetetaan pukeille, kohdistetaan ja sahataan käyttämällä apuna kulmaohjainta. Ensin säädetään kulma kulmaohjaimeen ja sen jälkeen tehdään kohdistus ja kiinnitys sahausosoittimen avulla.
-
Puun leikkaamista varten sivuohjain asennetaan jälleen sahanterän puolelle 70 mm:n etäisyydelle koneen pohjalevystä ja tämän jälkeen suoritetaan leikkaus. Toista sitten samat toimenpiteet kaikissa leikattavissa osissa.
-
Muut leikkaustyöt

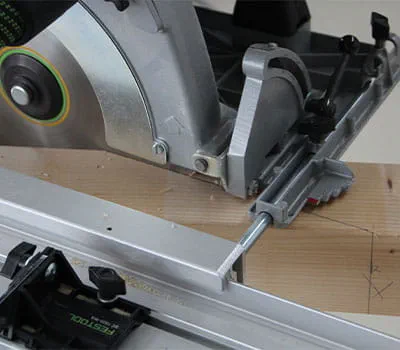

Taitepalkkien vaakasuorat räystässahaukset ja vinotukien leikkaus suoritetaan edellä kuvatulla tavalla käyttämällä kulmaohjainta.
-

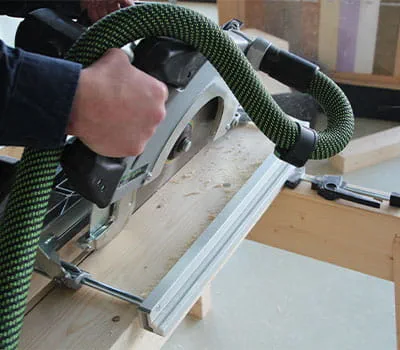

Taitepalkkien harjan leikkaaminen
Tarvittavan taitepalkkien harjan (katon muotoinen viiste yläpinnalla) leikkaamiseksi käsipyörösahaan säädetään asiaankuuluva kulma ja viiste sahataan sivuohjaimen avulla.
-

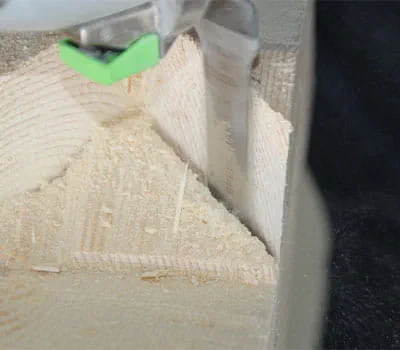

Taitepalkin loven leikkaaminen
Taitepalkkien lovijyrsinnät (sisälovet) vaativat useampia työvaiheita. Ensin puukuidut katkaistaan taltalla, jotta vältetään myöhemmät pintarepeytymät.
-
Taitepalkin loven leikkaaminen

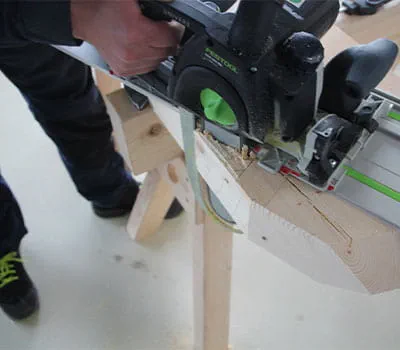

Loven vaakasuoran leikkauksen voi tehdä miekkasahalla SSU 200 ja ohjainkiskolla.
-
Taitepalkin loven leikkaaminen
Loven takaosan leikkaamiseen käytetään pitkällä terällä varustettua akkumonitoimityökalua, jolla saa työstettyä lovinurkan.
-
Valmiiksi työstettyjen puuosien hiominen

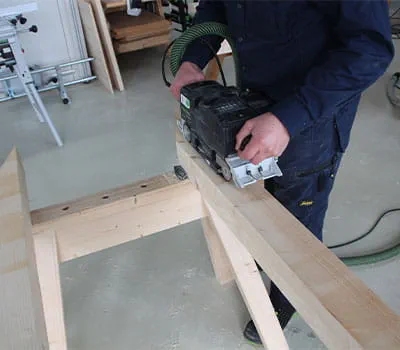

Liitosten tekemisen jälkeen kaikki puuosat voidaan hioa. Nauhahiomakoneella (karkeus 80-100) tämän työn saa tehtyä nopeasti
-
Sitten kaikki reunat työstetään reunajyrsimellä. Tässä tapauksessa käytetään 45° viistejyrsinterää. Sidepalkin pään työstö reunajyrsimellä on erittäin suositeltavaa, koska pohjalevyn pienen aukon takia se ei voi kallistua.
-

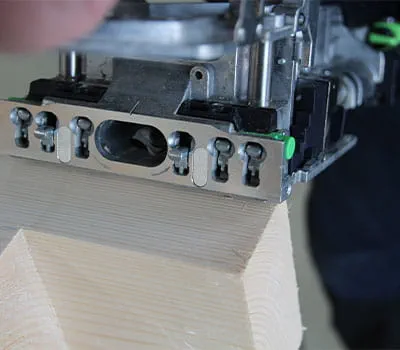

Puupylväiden ja aluskehyksen keskinäinen liitos

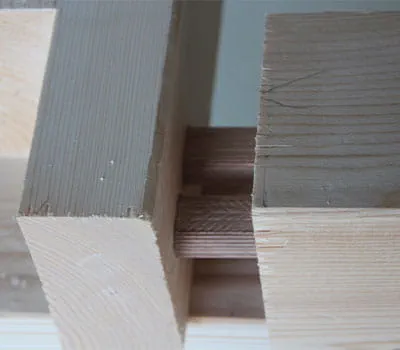

Kunkin puupylvään liittämiseksi aluskehykseen käytetään Domino XL:ää. Liitosta varten asennetaan kulloinkin kaksi 14x100 mm lamellotappia, jotka takaavat tukevan kiinnityksen ja helpottavat asennusta.
-
Puupylväiden ja aluskehyksen keskinäinen liitos

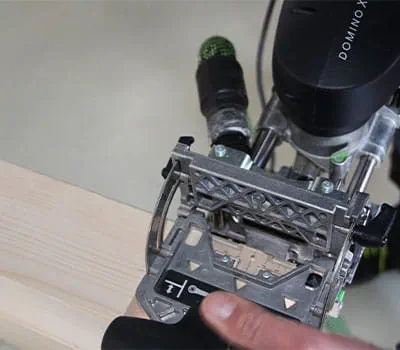

Ensimmäinen reikä jyrsitään 30 mm:n etäisyydelle reunasta. Sen saa katsottua kätevästi asteikosta ja lamellotappijyrsimen voi asettaa asiaankuuluvaan kohtaan. Huomaa: Säädä asiaankuuluva jyrsintäsyvyys!
-
Puupylväiden ja aluskehyksen keskinäinen liitos
Toinen jyrsintäkohta säädetään rajoitintapeilla. Tässä tapauksessa käytetään ensimmäistä tappia. Toimenpide toistetaan aluskehyksen ja puupylväiden yhteydessä.
-

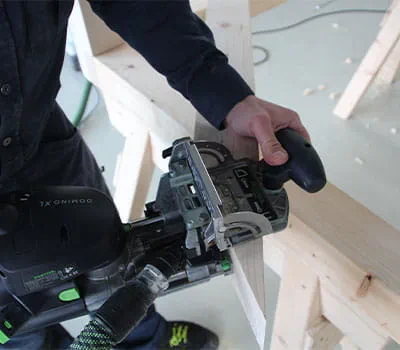

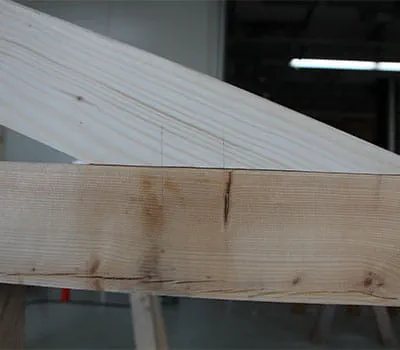

Vinotukien ja aluskehyksen välinen liitos

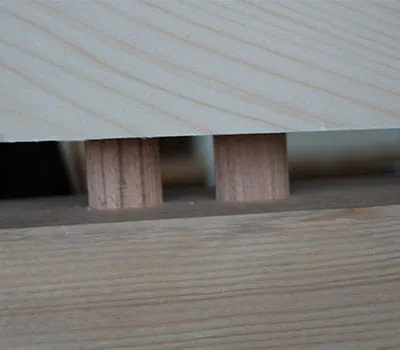

Kahden Domino-tapin asentamiseksi vinotuki kohdistetaan ensin oikeaan asentoon ja merkitään kahdella akselimerkillä. Tässä jyrsitään sitten vinotukiin ja puupylväisiin tapinreiät.
-
Vinotukien ja aluskehyksen välinen liitos
Domino-jyrsin asetetaan akselimerkkeihin ja kaksi reikää jyrsitään.
-
Vinotukien ja aluskehyksen välinen liitos
Puupylväisiin jyrsitään asiaankuuluvat reiät, joiden avulla kummatkin rakenneosat saadaan liitettyä toisiinsa tukevasti (muuttumaton asento).
-
Asennus

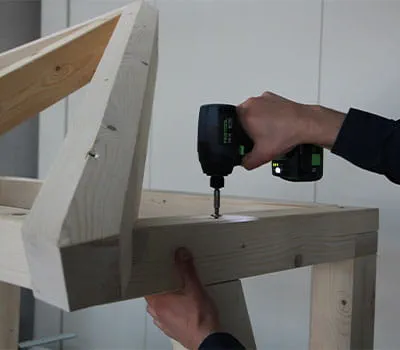

Kun kaikki tappiliitännät on tehty, tarvittavat ruuvit voidaan kiinnittää akkuruuvinvääntimellä tai akkuiskuruuvinvääntimellä. On suositeltavaa tehdä koekokoonpano ennen katoksen lopullista kokoamista.
-

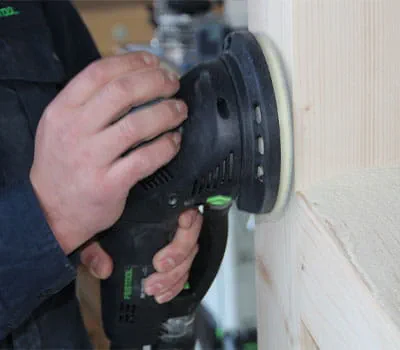

Rakenteen hiominen
Saumakohdat pitää mahdollisesti vielä hioa. ROTEX-koneella nämä hiontatyöt saa tehtyä nopeasti. Karkeahiontatoiminto mahdollistaa suuren työstötehon, jota kannattaa käyttää etenkin puuosien päätypintojen hionnassa. Karkeahionnan jälkeen vaihdetaan hienohiontatoimintoon, joka tekee optimaalisesti viimeistellyn pinnan.
-
Asennus

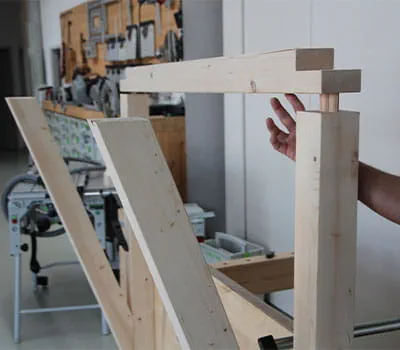

Asennusta varten puupylväät lukitaan paikalleen ennalta asennettujen vinotukien kanssa. Loppuasennuksessa pitää valita sopivat kiinnitystarvikkeet kyseessä olevan alustan mukaan. Tässä yhteydessä pitää ehkä porata lisäreikiä. Seuraavaksi voidaan asentaa ja kiinnittää aluskehyksen seinän puoleinen puupalkki. Domino-tapit helpottavat asennusta ja takaavat tarkasti sopivan liitoksen.
-
Asennus
Sen jälkeen voidaan asentaa loput aluskehyspuut. Joskus sidepalkit voi asentaa jo etukäteen, jolloin koko yhteisrakennelman voi asettaa ja kiinnittää vaivattomasti paikalleen.
-
Asennus

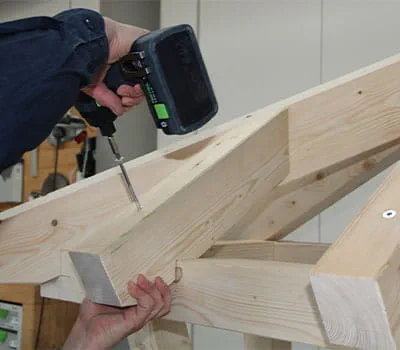

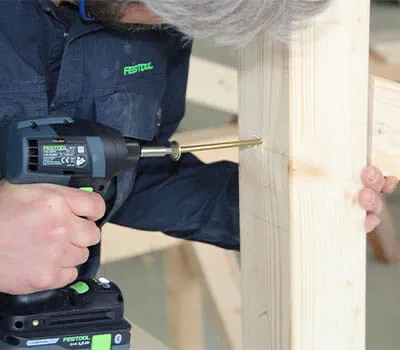

Kiinnitä loput niskaparrut sopivilla ruuveilla. Akkuiskuruuvinvääntimellä tämän saa tehtyä helposti ja takaiskuitta.
-

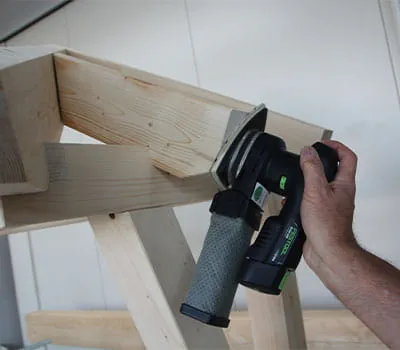

Viimeistelyhionta
Akkuhiomakone on ihanteellinen työkalu pieniin hiontatöihin, jotka tehdään lopulliseen paikkaan asennuksen jälkeen. Tässä käytetään akkukärkihiomakonetta pienten tahrojen, jälkien tai muiden pintavirheiden poistamiseen.
-

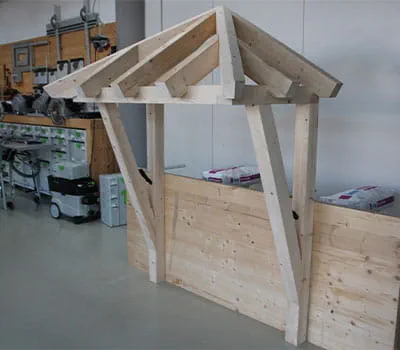

Lopputulos
Lopputuloksena on itse valmistettu puinen katos. Oikeilla työkaluilla sen tekeminen on yksinkertainen tehtävä. Liitostöiden ja koekokoamisen jälkeen voit asentaa sen määräpaikkaansa.
-
