Systainer-kaapin valmistus puusta / Festool Cabinet

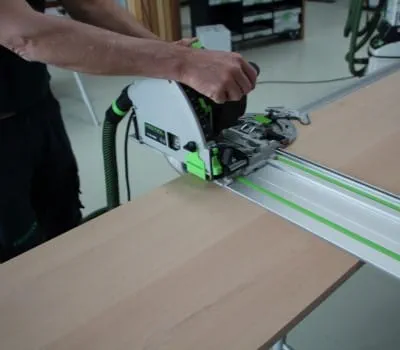

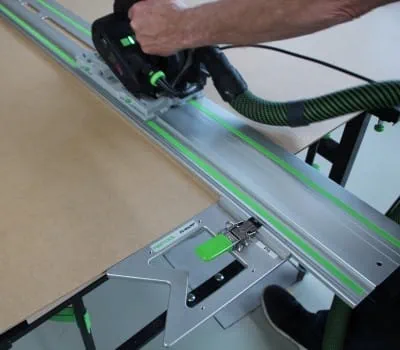

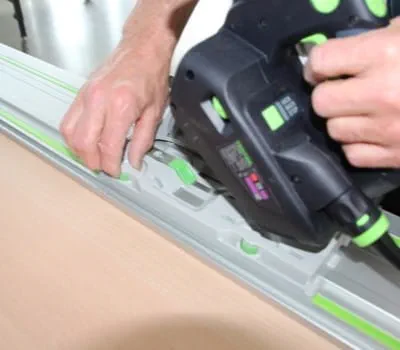

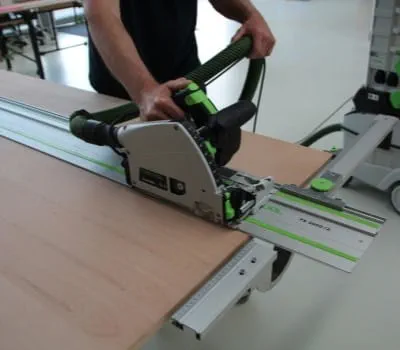

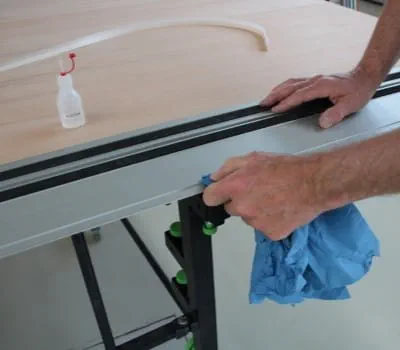

Aiemmin sopivan levyisiksi leikatuista levyistä katkaistaan nyt tarvittavan pituiset palat kulmaohjaimen avulla, johon on asennettu jatke. Vihje: Vihreää murtosuojaa käyttämällä on mahdollista tehdä siistit leikkaukset molemmin puolin.
.

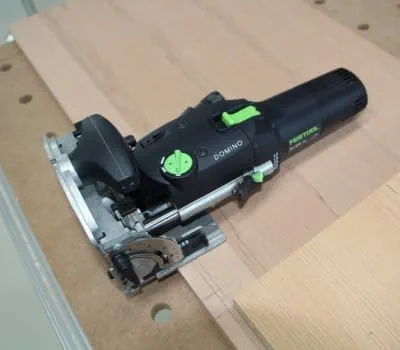

Rungon osat tulee liittää toisiinsa Domino-lamellitapeilla. Sitä varten osat sijoitetaan ensin kohdalleen ja kone varustetaan sopivalla jyrsinterällä. Tässä keskiseinää pitää kaventaa taka-alueella, koska takaseinän pinnasta halutaan yhtenäinen.

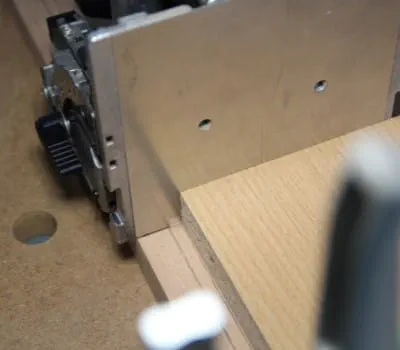

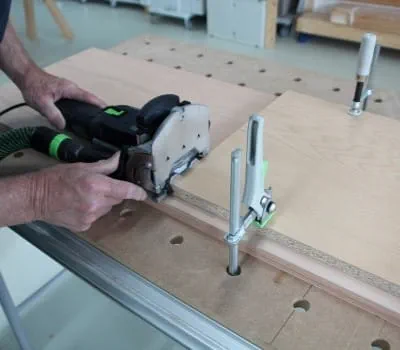

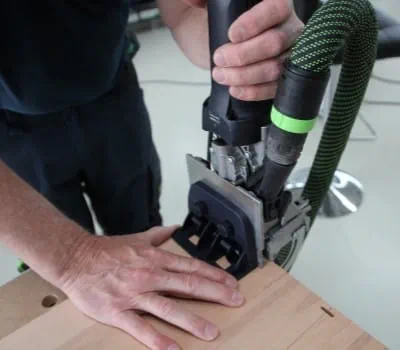

Tässä vaiheessa tehdään keskiseinän jyrsintä keskiseinän ja pohjan/päällilevyn välistä liitosta varten. Sitä varten jyrsin kohdistetaan rajoitintapeilla levyn reunaa vasten. Keskiseinän jyrsintä tehdään sijoittamalla jyrsin akselimerkkiin. Toimenpide suoritetaan vastaavasti molemmissa päissä.

Levyjen reunojen jyrsintä tehdään kulmaohjaimen avulla. Ensinnäkin tämä mahdollistaa jyrsimen vakaamman ohjaamisen ja toisaalta asetukseen voidaan käyttää myös Domino-jyrsimen tai kulmaohjamen liikuteltavia kohdistusapuvälineitä.

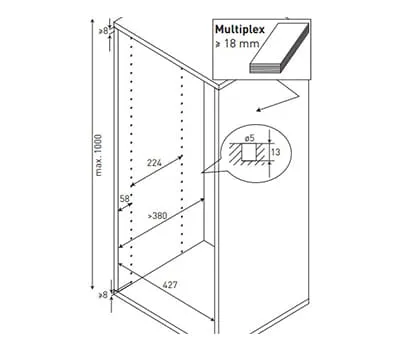

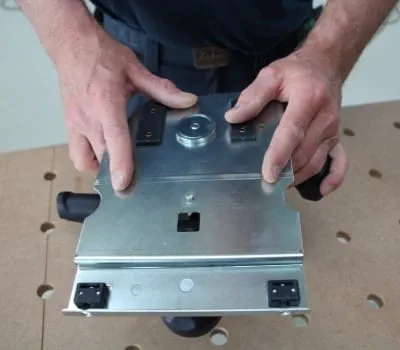

Kyljet ja keskiseinä tulee varustaa reikäriveillä, jotta vetolaatikoiden helat saa myöhemmin asennettua kätevästi haluttuihin kohtiin. Reikärivin sijainti riippuu käytetyistä vetokiskoista ja se tulee katsoa asennusohjeista. Tässä käyttökohde-esimerkissä kokoluokan M Systainer-salkuille käytetään SYS-AZ-vetokiskoja ja kokoluokan L Systainer-salkuille Blum-yhtiön vetokiskoja yhdessä itsetehdyn vetolaatikon kanssa. Tässä tapauksessa molemmat vetokiskoversiot voidaan asentaa samoilla reikärivipaikoilla.

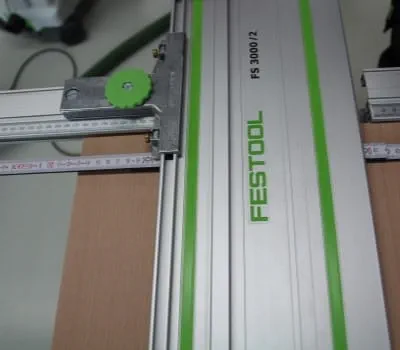

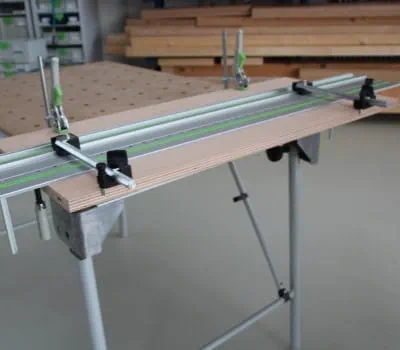

Tässä etureikärivi sijoitetaan niin, että etäisyys etureunasta on 58 mm. Sitä varten ohjainkisko kohdistetaan asetettujen rajoittimien avulla reunaan. Pitkittäisohjain (LA-LR 32 FS) on asetettu 9,5 mm:n mittaan. Kohdistuksen jälkeen ohjainkisko on kiinnitettävä ruuvipuristimilla.

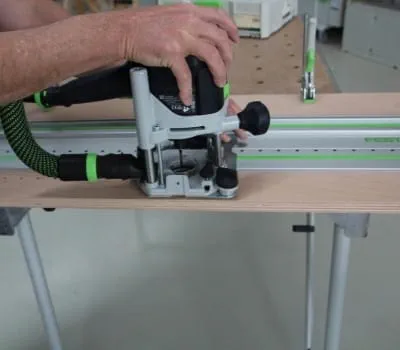

Ohjainkiskon kohdistuksen ja kiinnityksen jälkeen reikärivi voidaan jyrsiä. Keskiseinän reikien tulee olla läpireikiä. Siksi käytetään kiilamaista HW-tapitusporaa Ø 5 mm, jotta pinta repeilee vähemmän. Tarvittaessa alle voi asettaa myös hukkalaudan repeileyn estämiseksi. Kylkien reikäriviä varten jyrsintäsyvyys on asetettava asianmukaisesti (tässä 13 mm). Nämä reiät eivät saa ulottua levyn läpi!

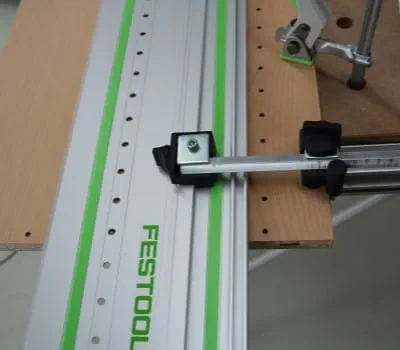

Tässä esimerkissä takareikärivi tulee tehdä 224 mm:n etäisyydelle etureikärivistä. Sitä varten ohjainkisko kohdistetaan sivuohjaimien avulla etureunaan. Sivuohjaimien sopiva asetus on ensin määritettävä. Asetus on merkitty tässä lyijykynällä. Takareikärivin etäisyys on asetettava aina käytettävien helojen mukaan. Kohdistamisen jälkeen poraa reikärivit kaikkiin osiin.

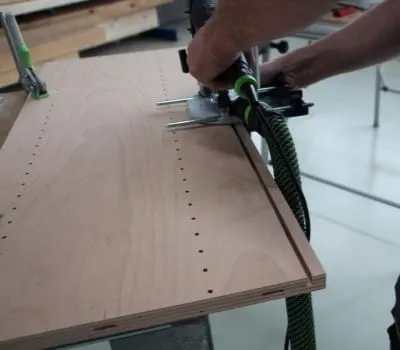

Takaseinä vakauttaa runkoa ja on välttämätön oikean suuntauksen kannalta. Tässä esimerkissä takaseinä tulee työntää uraa pitkin rungon kylkiin, pohjalevyyn ja päällilevyyn. Takaseinän vahvuuden mukaan valitaan sopiva jyrsinterä ja asennetaan se yläjyrsimeen. Jotta ura saadaan tehtyä nopeasti kaikkiin työstettäviin osiin, sivuohjain säädetään kertaalleen sopivaksi.

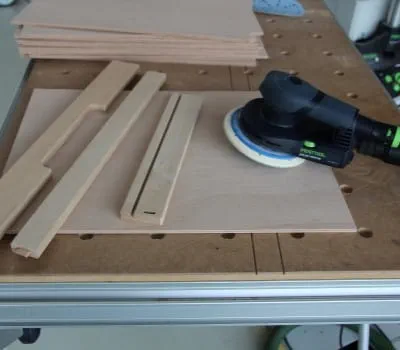

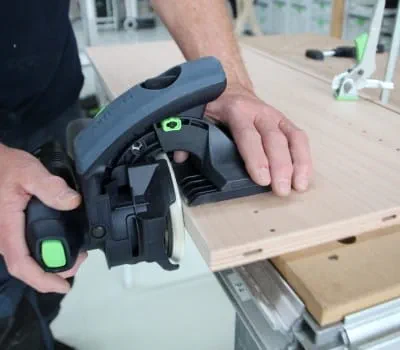

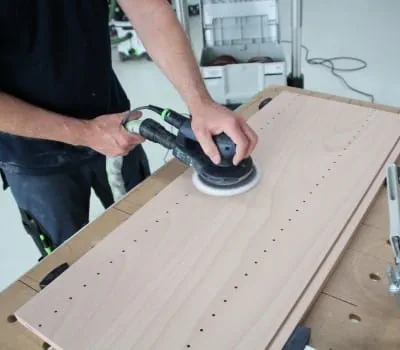

Kaikki muutkin pinnat hiotaan ennen kokoamista. Tässä tehtävään käytettiin epäkeskohiomakonetta ETS EC 150. Osat voi kiinnittää nopeasti ja helposti MFT-järjestelmätarvikkeilla. Haluttaessa osat voi vielä käsitellä soveltuvalla pinnoitteella.

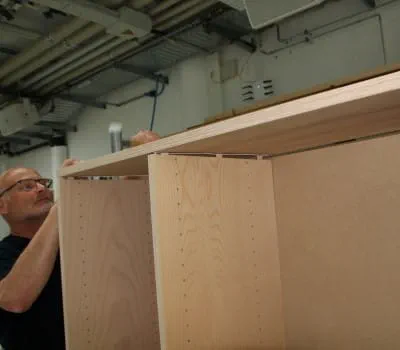

Runko, joka koostuu pohjasta, päällilevystä, kyljistä , keskiseinästä ja takaseinästä, valmistellaan kokoamista varten. Sitä varten Domino-tapit kiinnitetään liimalla ja levyjen liimauskohtiin levitetään liimaa. Sen jälkeen osat voidaan liittää toisiinsa ja liimaliitokset puristaa yhteen ruuvipuristimilla.

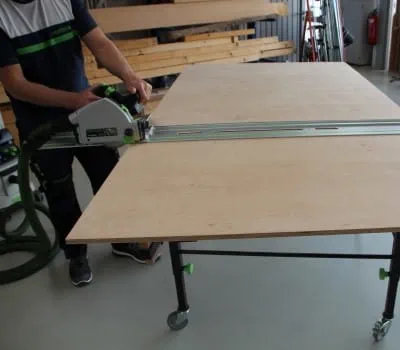

Runko halutaan varustaa vetolaatikoilla. Rungon vasempaan puoliskoon asennetaan myöhemmin Systainer-vetokiskot (SYS-AZ) kokoluokan M Systainer-salkkujen säilytystä varten. Kokoluokan L Systainer-salkkuja säilytetaan kaapin oikeassa puoliskossa. Niitä varten tehdään vetolaatikot ohjeiden seuraavissa vaiheissa. Ensin leikataan karkean kokoiset palat vetolaatikon pohjalle, kyljille, etukappaleelle ja takakappaleelle. Tarkat mitat riippuvat käytettävistä heloista. Karkean kokoiset palat voi leikata esimerkiksi upotussahalla. Kapeammat palat leikataan sitten pöytäsahalla myöhemmässä vaiheessa.

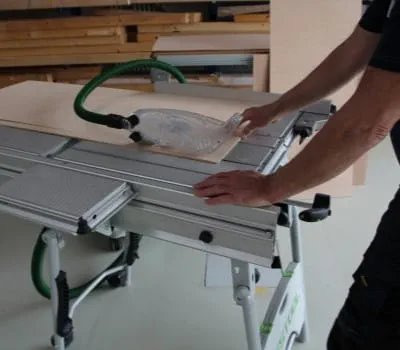

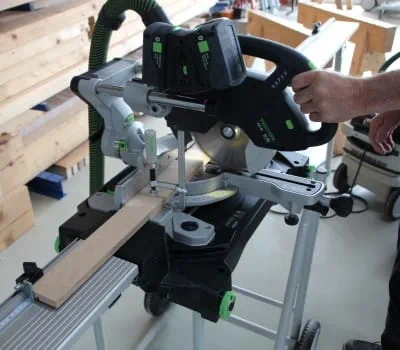

Aiemmin karkeasti leikatut levyt pohjalle, kyljille, takakappaleelle ja etukappaleelle leikataan sopiviksi, yhdensuuntaisiksi paloiksi pöytäsahalla. Ennen sahaamista tulee kiinnittää huomiota puun syiden suuntaan.

Vetolaatikon etukappaleeseen ja kylkiin pitää sahata urat pohjaa (tässä 5 mm:n vanerilevy) varten. Urat tehdään pöytäsahalla. Sitä varten imukoppa irrotetaan, halkaisupuukko painetaan alas (uraleikkauksia varten) ja sopiva suojus asennetaan paikalleen, esim.: CSC SYS 50 Quick Guide - Blade cover. tässä esimerkissä uran leveys on 5 mm (pohjalevyn paksuus). Tarvittava uran leveys saavutetaan tekemällä useita leikkauksia (6 mm:n leikkaussyvyys) ja siirtämällä sivuohjainta hieman jokaisen leikkauskerran jälkeen, kunnes haluttu uran leveys on saavutettu.

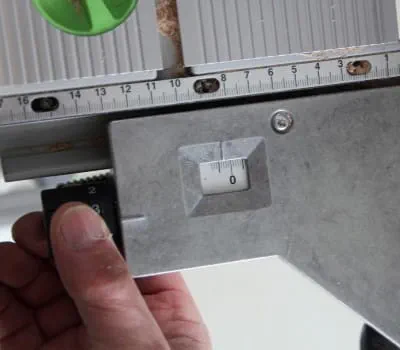

Siirtämällä sivuohjainta ensimmäisen sahauskerran jälkeen ura saadaan sahattua sopivan levyiseksi. Hienosäätämällä CS 50:n sivuohjainta rajoitinta saa siirrettyä nopeasti ja helposti. On suositeltavaa tehdä ensin pitkiä paloja. Niistä katkaistaan sitten yksittäiset osat.

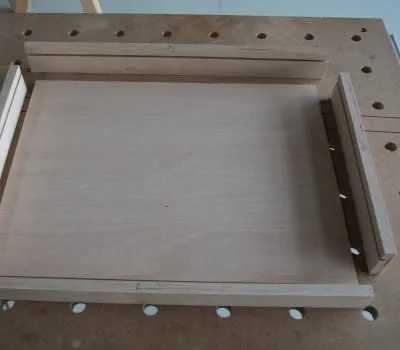

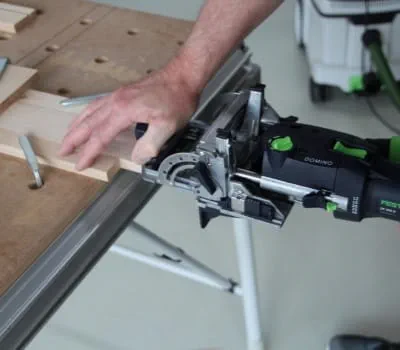

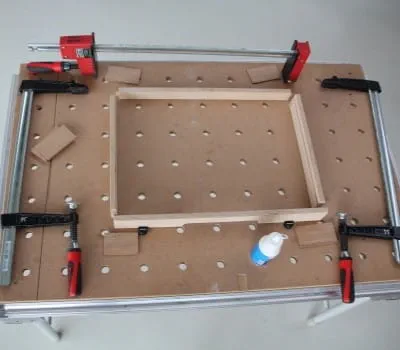

Kyljet, takakappale ja etukappale yhdistetään toisiinsa 5 mm:n Domino-tapeilla. Tee sitä varten sopiva sapluuna hukkapaloista. Osat on kiinnitettävä kunnolla paikoilleen! Soveltuva sapluuna helpottaa asettamista ja samalla työkappaleen kiinnittämistä. Tämä takaa tehokkaan työskentelyn.

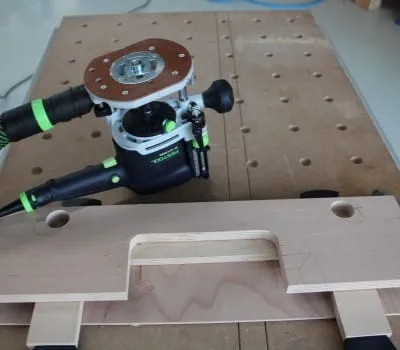

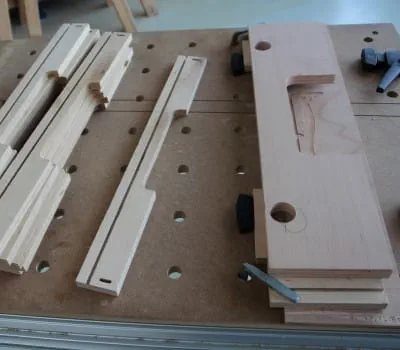

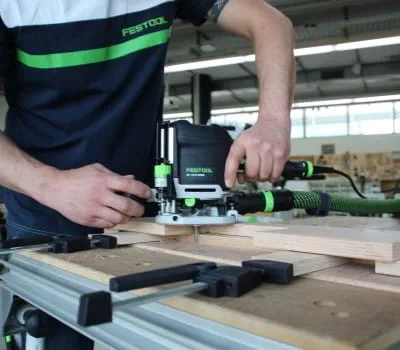

Etukappaleisiin tulee tehdä aukko, jotta Systainerin etukahva pysyy käden ulottuvilla. Sitä varten hukkapaloista valmistetaan sopiva jyrsintäsapluuna. Etukappaleet voi kiinnittää siihen jyrsintää varten. Yläjyrsin varustetaan kopiointirenkaalla ja kierreurajyrsinterällä. Tässä: kopiointirengas d = 17 mm; jyrsinterä d = 10 mm

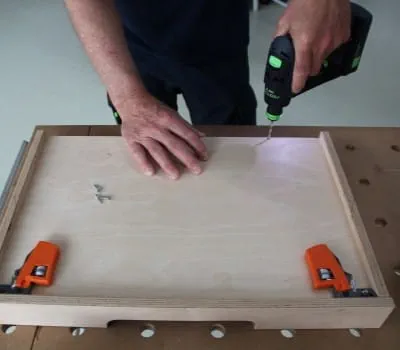

Pohjalevy työnnetään takakautta paikalleen ja kiinnitetään ruuveilla takakappaleeseen. Kiinnitä tässä yhteydessä huomiota vetolaatikon suorakulmaisuuteen. Ennen ruuvaamista on kannattaa porata reikä ja ruuvin kannalle tarkoitettu upotus (tässä 4 mm). Asenna tarvittavat helaosat vetolaatikolle käytettävän helan mukaan.

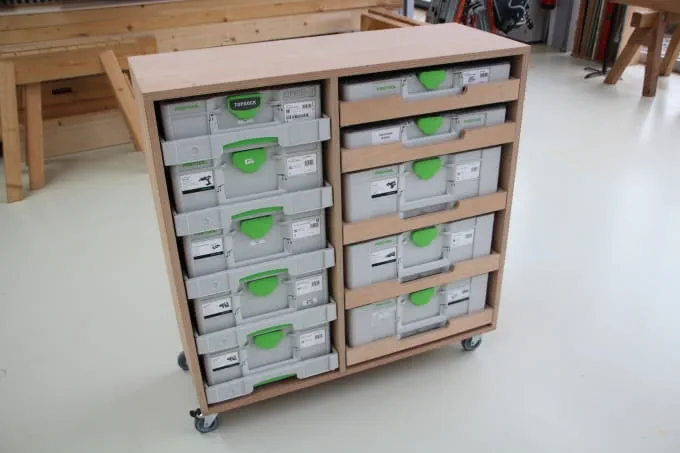

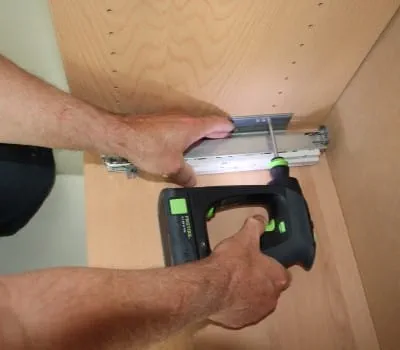

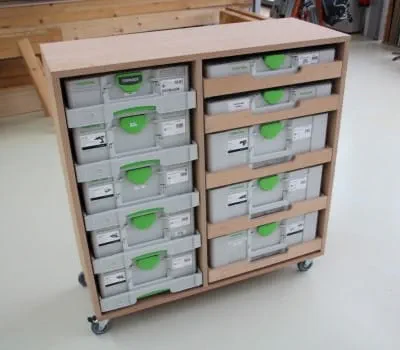

Kun kaikki vetokiskot on asennettu, vetolaatikot voidaan työntää sisään ja täyttää Systainer-salkuilla. Itse tehtävän Systainer-kaapin rakennusprojekti on nyt valmis. Toivotamme menestystä!
