Reikärivin poraaminen yläjyrsimen reikäriviohjainlevyn kanssa

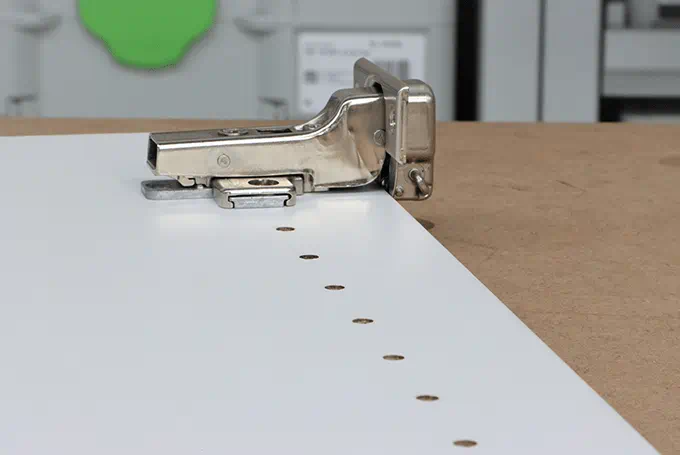

Kaapinoven kunnollisen avautumisen ja sulkeutumisen varmistamiseksi se tarvitsee oikein kiinnitetyt helat. Tässä käyttökohde-esimerkissä on selostettu, miten poraat nopeasti, turvallisesti ja tarkasti reikärivit ja sarana-aukot, jotta asennettavat helat toimivat kunnollisesti.

Muista huomioida: Käyttökohde-esimerkit eivät korvaa käyttöohjeita ja turvallisuusohjeita!

Kuvaus

Helateollisuus luo standardeja helojen kiinnitykseen. Reiät porataan 5 mm:n tai 3 mm:n vaarnaporalla 32 mm:n välein ja 37 mm:n etäisyydelle työkappaleen etureunasta.

Tämän ansiosta kaikki tavanomaiset helat, esimerkiksi:

ovisaranat
hyllykannattimet
takaseinätuet
runkoliitoshelat
rullakiskot

on mahdollista asentaa tällaiseen reikäriviin. Festool-reikäriviporausjärjestelmän kanssa voit porata tarvittavat reikärivit nopeasti, tarkasti ja helposti yläjyrsimellä!

Koneet/tarvikkeet

Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

Reikärivisetti LR 32 Set

käyttöön yläjyrsimien OF 900, OF 1000, OF 1010, OF 1400 yhteydessä reikärivijärjestelmässä FS-LR32
Ohjainkisko FS 1400/2-LR 32

käsipyörösahoihin, yläjyrsimiin sovittimella, pistosahoihin sovittimella, DSC-AG 125, DSC-AG 230
Yläjyrsin OF 1010 REBQ-Plus

Valo päälle, mikä varmistaa ylivertaisen tarkkuuden.
Ruuvipuristimet FSZ 120

malleille FS/2, FS/2-KP, FSK, MFT
Tapituspora HW S8 D5/30 Z

malleille OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400
Läpireikäpora HW S8 D5/30

malleille OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Helaporanterä HW S8 D35

malleille OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200
Helaporanterä HW S8 D26
Järjestelmäimuri CTM 36 EI CLEANTEC

Yleiskäyttöinen työkalu rakennustyömaalle ja verstaalle

Vaihtoehtoiset koneet

Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

Yläjyrsin OF 1400 EBQ-Plus

Yhdistelmä voimaa ja käyttömukavuutta
Pikapuristin FS-HZ 160

malleille FS/2, FS/2-KP, FSK, MFT

Valmistelu-/säätötyöt

Huomio:
Reikärivien poraamiseen tarkoitettu Festool-järjestelmä on rakenteeltaan sellainen, että reiät porataan reikärivikiskon viereen. Kiskon reikiin lukitaan vain ohjauslaatan jakopultti.

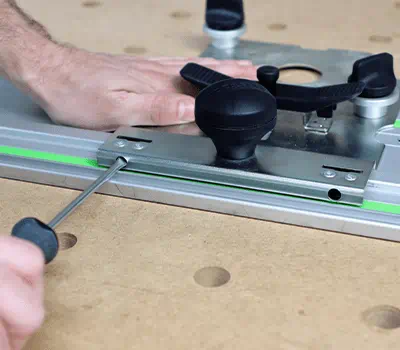

Ohjauslaatan säätäminen:

Ohjauslaatta täytyy ensin säätää välyksettä reikärivikiskoon.
Aseta sitä varten laatta reikärivikiskoon ja lukitse jakopultti johonkin kiskon reikään. Pienennä kahdella säätöruuvilla välystä, kunnes laatta liikkuu kevyesti ja välyksettä reikärivikiskolla, kun lukitustappi avataan.

+

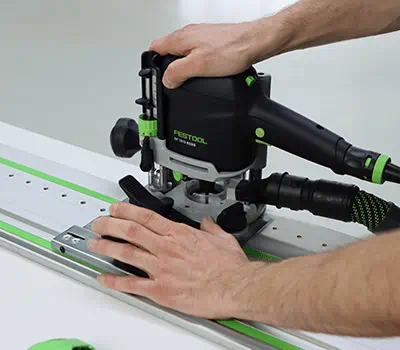

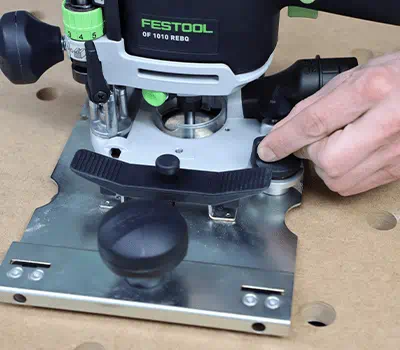

Asenna yläjyrsin ohjauslaattaan:
- Tämä toimenpide täytyy tehdä sekä OF 1010:n että OF 1400:n yhteydessä!
- Asenna mukana toimitettu keskitystuurna yläjyrsimen kiinnitysistukkaan.
- Aseta yläjyrsin ohjauslaatan päälle ja tee keskitys upottamalla keskitystuurna laatan reikään.
- Tämän asennon voi säilyttää kiertämällä jyrsintäsyvyyden lukitsimen kiinni, kunnes kiinnityselementit saavat lukittua OF 1010:n pohjalevyn.
- OF 1400 ruuvataan M6x20-ruuveilla suoraan kiinni ohjauslaattaan.
- Sen jälkeen voit ottaa keskitystuurnan pois ja asentaa tapinreiän tai sarana-aukon poranterän.
+

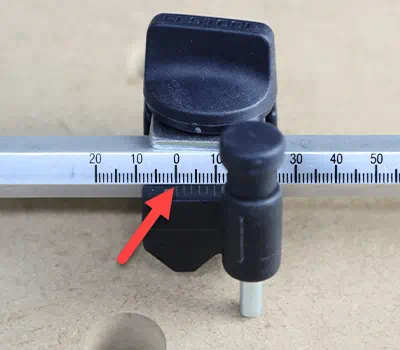

Sivuohjaimien säätäminen:
Ennen ensikäyttöä täytyy tehdä sivuohjaimien alkuasetus. Sitä varten ohjainvasteet täytyy asettaa asteikoissa "0"-kohtaan (ks. nuoli).

+

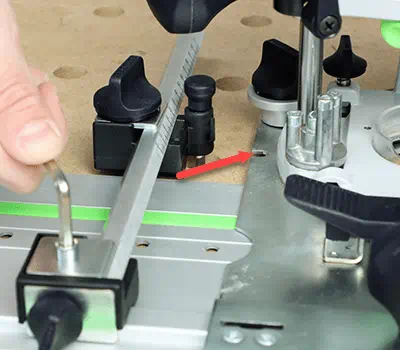

Sivuohjaimet asetetaan tässä tilassa reikärivikiskoon, asteikon lukitus avataan 5 mm:n kuusiokoloavaimella ja tämä kohdistetaan niin, että sivuohjaimen rajoitintappi sopii ohjauslaatan aukkoon.
Asteikon lukitus kiristetään tässä tilassa. Tämä asetus täytyy tehdä huolellisesti, koska reikärivin etäisyys rungon reunasta säädetään myöhemmin näillä asteikkoarvoilla!

+

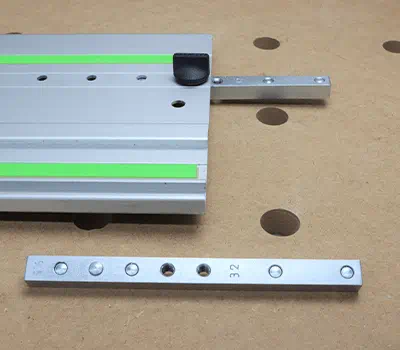

Pitkittäisohjaimet:
Pitkittäisohjaimet kiinnitetään reikärivikiskon kumpaakin päähän.
Niissä on erilaisia sovitustappeja kiskon alle asennukseen, minkä avulla voidaan määrittää erilaisia välimittoja ensimmäisten reikärivien sijaintia ja poraamista varten.

+
Käyttäjän puolelta luettavissa olevat tiedot tarkoittavat reikärivien poraamista:

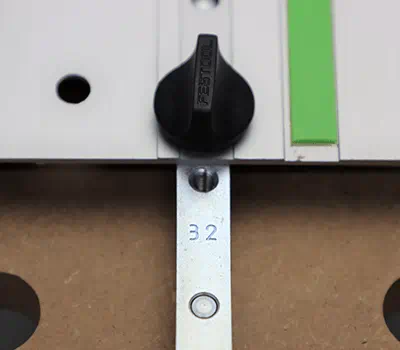

- "32" = ensimmäinen reikä 32 mm:n etäisyydellä reunasta.
- "9,5" = ensimmäinen reikä 9,5 mm:n etäisyydellä reunasta, esimerkiksi epäkeskoliitosta varten
- "16" = ensimmäinen reikä 16 mm:n etäisyydellä reunasta tai tarkalleen kahden reiän välissä, jotka on porattu 32 mm:n välein, esimerkiksi kalusteovien saranoita varten.
- " = " tämä merkki näkyy kiskon reunassa ja sitä käytetään 2 reikärivikiskon yhdistämiseksi pitkiä reikäriviä varten sekä 32 mm:n välimittojen säilyttämiseksi
+

Menettelyohjeet

Reikärivien poraaminen:
- Etumainen reikärivi ovia varten, ohjainvaste säädetään 37 mm:n kohdalle ja asennetaan reikärivikiskoon.
- Ruuvaa myös pitkittäisohjaimet kiinni tarvittavan reunaetäisyyden kanssa.
- Aseta kisko ylemmän pitkittäisohjaimen kanssa ylempää runkoreunaa vasten.
- Tämä on vertailureuna myös myöhemmin porattavalle taemmalle reikäriville.
- Siirrä kiskoa sivusuuntaan, kunnes ohjainvasteiden asetustapit ovat työkappaleen etureunaa vasten.
+

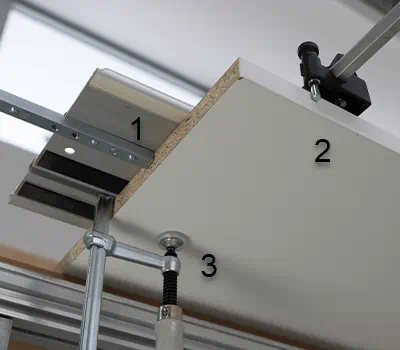

Kuva alhaalta:

1 = pitkittäisohjain
2 = sivuohjaimen rajoitintappi
3 = kiskon kiinnittävä ruuvipuristin

Kisko täytyy aina lukita ruuvipuristimella paikalleen, jotta reikärivit saadaan porattua tarkasti!

+
- Aseta ohjauslaatta asennetun yläjyrsimen kanssa kiskolle ja lukitse jakopultti ensimmäiseen reikään.
- Säädä tarvittava poraussyvyys ja valitse yläjyrsimen kierroslukuportaaksi 6.
- Poraa reikä, vapauta jakopultti painamalla laatan vipua ja siirrä jyrsin eteenpäin seuraavaan kohtaan.
- Näin saat porattua koko etumaisen reikärivin.
+

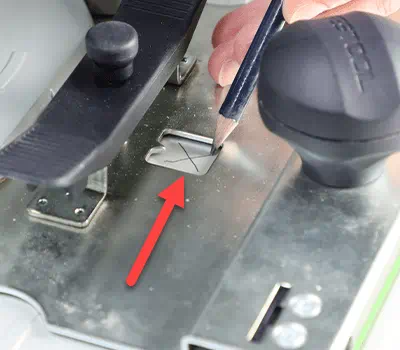

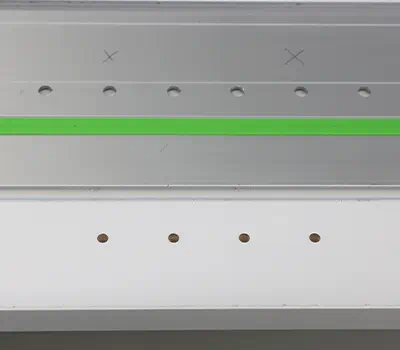

Reikäriviryhmien poraamiseen voi käyttää ohjauslaatassa olevaa aukkoa (nuoli).

+
Näin voit merkitä ja porata esimerkiksi vain neljä reikää reikäriveissä.

+

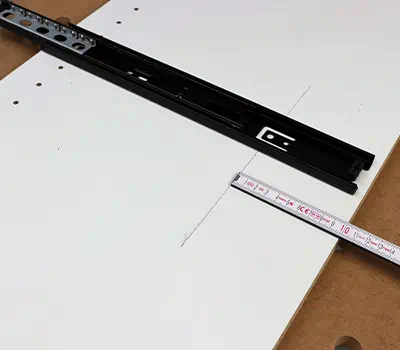

Taempi reikärivi

Esimerkki: Kaapin sivuihin halutaan asentaa rullakiskoilla varustetut vetolaatikot. Siten taemman reikärivin paikka riippuu käytettävien rullakiskojen rei'istä.
- Säädä sivuohjaimien ohjainvasteet mitan X kohdalle.
- Kisko asennetaan taas saman vertailureunan kohdalle kuin etupuolella ja kohdistetaan säädettyjen sivuohjaimien kanssa yhdensuuntaisesti työkappaleen reunan suhteen.
- Näin taempi reikärivi voidaan porata.
+
Sarana-aukkojen poraaminen kaapinoveen:
- Reiät porataan oviin asiaankuuluvalla sarana-aukon poranterällä.
  Reikäriviporausjärjestelmä sisältää 35 mm:n poranterän yleisimpiä helamalleja varten.
- Valitse kierroslukuportaaksi 1-2 kaapinoven materiaalin mukaan.
- Mittaa poraussyvyys helasta ja säädä se yläjyrsimeen.
- Kiinnitä pitkittäisohjain niin, että merkintä "16" näkyy ja siten 2 reikärivireiän väliin on mahdollista porata reikä.

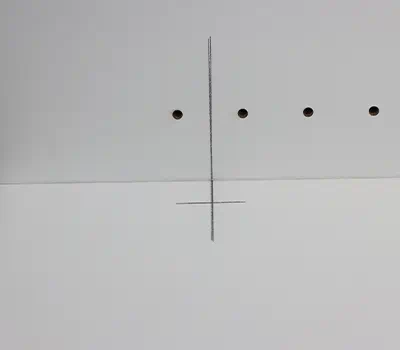

- Aseta kaapinovi kaapin kyljen viereen ja merkitse saranan haluttu paikka.
- Säädä sivuohjaimien ohjainvasteet niin, että työkappaleeseen jää vielä riittävästi materiaalia
  (sarana-aukko D35 mm : 2 = 17,5 mm + 4 mm materiaalipaksuus kaapinovessa antaa säätömitaksi 21,5 mm)
- Aseta reikärivikisko kaapinoven sisäpinnalle ja kohdista se taas ylempää vertailureunaa vasten kuten sivuseinämien yhteydessä.
  Sivuohjaimet suuntaavat kiskon jälleen yhdensuuntaiseksi ja kisko lukitaan tässä asennossa paikalleen ruuvipuristimella.
- Yläjyrsin lukitaan sarana-aukolle merkityn kohdan päälle jakopultin kanssa ja tähän paikkaan jyrsitään reikä.
- Samalla tavalla tehdään 2. ja mahd. 3. tai 4. sarana-aukko.
+
