Helojen ja saranoiden upottaminen reunakohtiin
Kuvaus
Koneet/tarvikkeet
Vaihtoehtoiset koneet
Valmistelu-/säätötyöt
-
Terähalkaisijan valinta

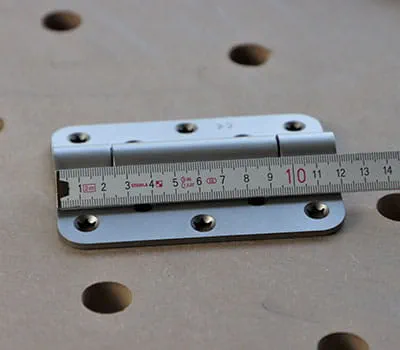

Ensin pitää määrittää tarvittava terähalkaisija. Tämä riippuu helan kulmasäteestä. Halkaisijan ilmoittaa yleensä helan valmistaja, tai sen voi määrittää helposti myös itse sijoittamalla upotettava sarana monikäyttöjyrsintäsapluunaan. Tässä tapauksessa mitta on ø20 mm. Jos haluat upottaa teräväkulmaisia saranoita, terähalkaisija on suhteellisen merkityksetön, koska kulmakohdat pitää joka tapauksessa työstää taltalla jälkikäteen. Tässä tapauksessa on suositeltavaa käyttää sellaista halkaisijaa, joka mahdollistaa mahdollisimman helpon laskennan sapluunan säädössä. Esimerkiksi ø20 mm:n jyrsinterä, kun käytetään ø30 mm:n kopiointirengasta.
-
Kopiointirenkaan asentaminen

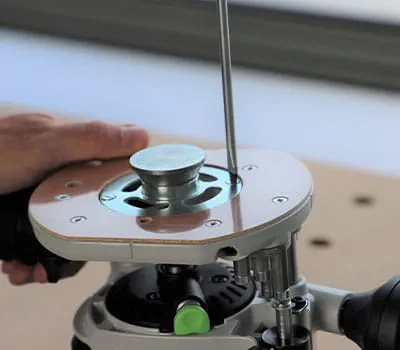

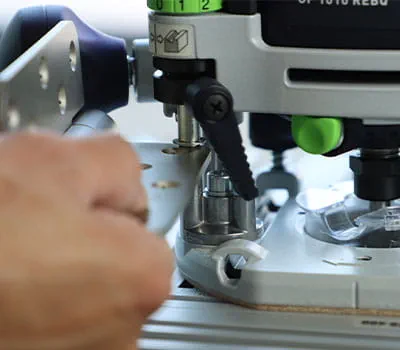

Terähalkaisijan määrittämisen jälkeen voidaan valita sopiva kopiointirenkaan halkaisija. Valittavan kopiointirenkaan koon tulee olla vain niin suuri kuin tarpeen, mutta niin pieni kuin mahdollista. Sitten kopiointirengas keskitetään keskitystuurna avulla tarkalleen keskelle ja kiinnitetään mukana toimitetuilla ruuveilla.
-
Jyrsinterän asentaminen
Jyrsinterä kiinnitetään käyttöohjeiden mukaisesti. Huomioi tällöin aina vähimmäiskiinnityssyvyys, joka on merkitty jyrsinterään seuraavalla symbolilla: >|
-
Lehtisaranan korkeuden säätömitan määritys
Sapluunan optimaalinen säätö vaatii ensin pientä laskentaa. Lehtisaranan korkeuteen täytyy lisätä kopiointirenkaan halkaisijan ja terähalkaisijan keskinäinen erotus. Tässä esimerkissä kopiointirenkaan ø30 mm:n halkaisijan ja jyrsinterän ø20 mm:n halkaisijan erotus on 10 mm. Tämä 10 mm:n arvo lisätään sitten 120 mm:n lehtisaranakorkeuteen, joten sapluunaan säädettävä mitta on 130 mm.
-
Sapluunan säätäminen

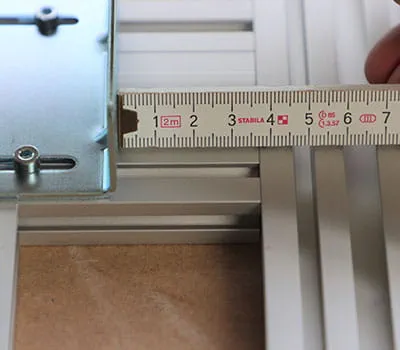

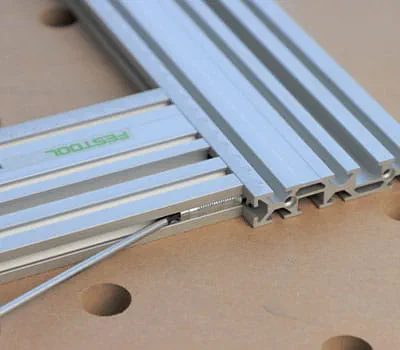

Juuri määritetty mitta asetetaan sapluunan pitkälle sivulle löysäämällä viistosti vastakkaisella puolella olevia kiinnitysruuveja ja säätämällä kaikki tarkalleen asteikon avulla.
-
Saranakorvan leveyden säätömitan määritys

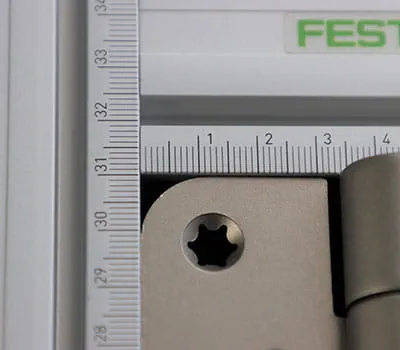

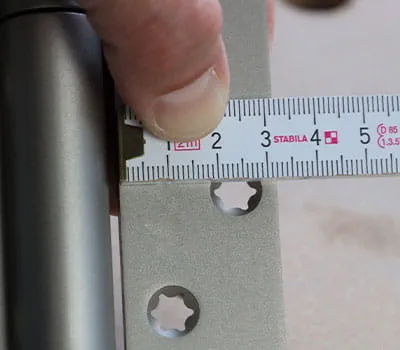

Saranakorvan leveyttä varten on tehtävä kaksi asetusta. Sapluunaan on säädettävä ensin sisämitta. Sitä varten saranakorvan leveyteen lisätään vähintään kopiointirenkaan halkaisija. Tämä varmistaa, että jyrsinterän saa upotettua työkappaleen edessä. Laskentatulokseksi saadaan tässä esimerkissä 32 mm + 30 mm = 62 mm.
-
Sapluunan säätäminen
Tämä mitta säädetään sitten vastaavasti sapluunaan. Tätä säätöä ei tarvitse tehdä äärimmäisen tarkasti, koska ratkaiseva mitta asetetaan seuraavassa vaiheessa.
-
Ohjainkulman säätäminen

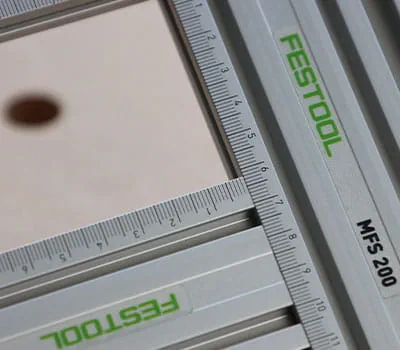

Ohjainkulman säätämiseksi kopiointirenkaan halkaisijan ja terähalkaisijan keskinäinen erotus puolitetaan ja lisätään mitattuun saranakorvan leveyteen. Tässä esimerkissä 10 mm : 2 + 32 mm = 37 mm. Tämä mitta säädetään kuvan mukaisesti sapluunan sisäreunan ja ohjainkulman väliin.
-
Sapluunan kohdistaminen

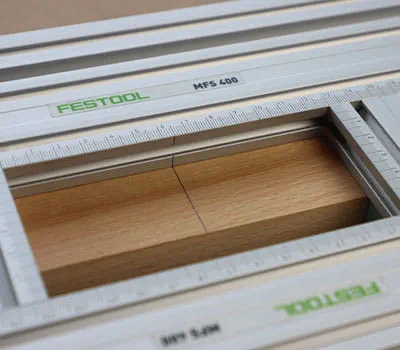

Sapluunaan kannattaa tehdä vastaava keskimerkki lyijykynällä, jotta sapluunan saa kohdistettua optimaalisesti työkappaleeseen. Se on helppo kohdistaa upotettavan saranan keskimerkkiin.
-
Sapluunan kiinnittäminen

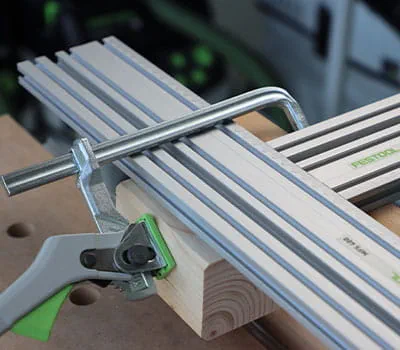

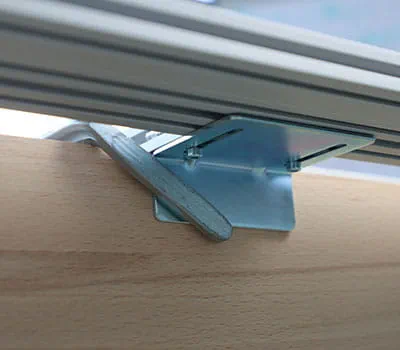

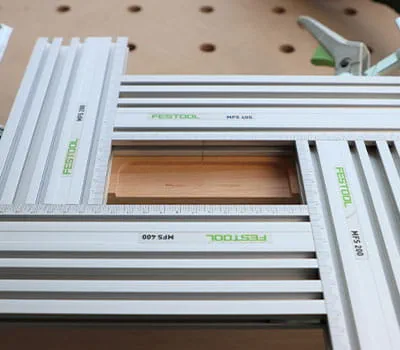

Tässä sapluuna kiinnitetään suoraan ohjainkulmiin pikapuristimilla. Työkappaleesta riippuen puristimia voi käyttää myös niille tarkoitetuissa urissa.
-
Sapluunan kiinnittäminen
Oikealla puolella voi olla tarpeen käyttää puupalaa tukena. Valmistelut saranan upotusta varten on nyt tehty. Nyt voit käyttää sapluunaa lehtisaranoiden, kalustesaranoiden tai muiden helojen upotustöihin niin monta kertaa kuin haluat tarvitsematta tehdä mittausta tai säätöä uudelleen.
Menettelyohjeet
-
Jyrsintäsyvyyden säätäminen

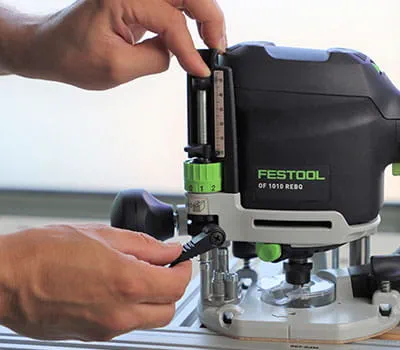

Jyrsintäsyvyyden asettamista varten jyrsin asetetaan sapluunan päälle, jyrsinterä lasketaan työkappaletta vasten ja sitten saranakorvien paksuuden voi asettaa asteikon ja hienosäätimen kautta.
-
Vihjeitä jyrsintäsyvyyden säätöön
Jyrsintäsyvyyden nopeampaa ja tarkempaa säätöä varten helan voi asettaa syvyyssäätimen väliin sen jälkeen kun jyrsinterä on laskettu työkappaleen pintaa vasten.
-

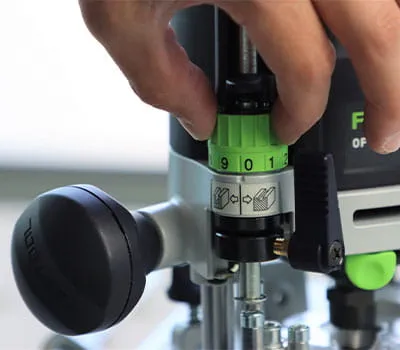

Jyrsintäsyvyyden korjaaminen
Tarvittaessa jyrsintäsyvyyttä voi korjata hienosäätimellä millin kymmenysten portain, jos syvyys ei ole täsmälleen sopiva ensimmäisen koejyrsinnän jälkeen.
-
Jyrsiminen

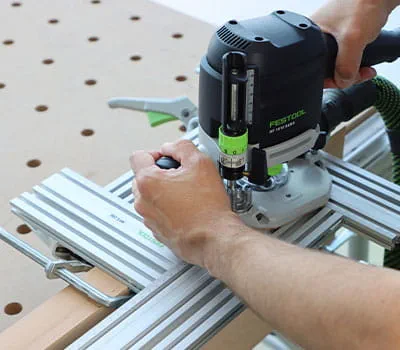

Jyrsin asetetaan sapluunan päälle ja upotetaan työkappaleen edessä. Sitten jyrsintä tehdään ohjaamalla jyrsintä kopiointirenkaan kanssa sapluunaa pitkin. Urien väliin jäänyt materiaali poistetaan lopuksi jyrsimellä.
-
Repeilemätön työstäminen
Reuna-alueiden repeämien minimoimiseksi jyrsitään ensin pieni osuus sapluunan oikealla puolella.
-
Repeilemätön työstäminen
Nyt jyrsitään ura vasemmalta oikealle reunaa pitkin.
-
Repeilemätön työstäminen
Vasta tämän jälkeen jyrsintä ohjataan myötäpäivään sapluunaa pitkin. Tällä tavalla saadaan siisti ja repeilemätön jyrsintätulos.
-
Tulos

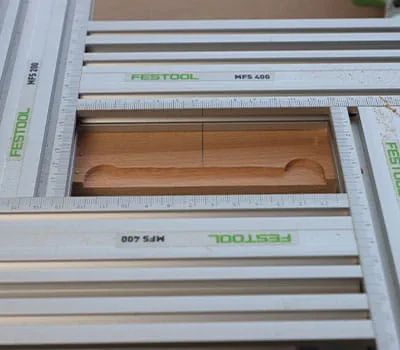

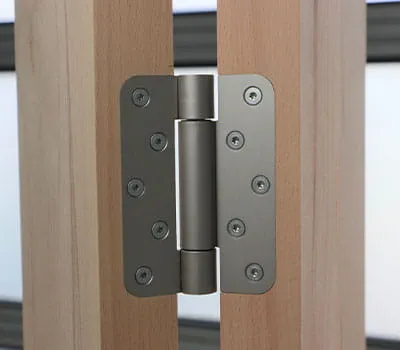

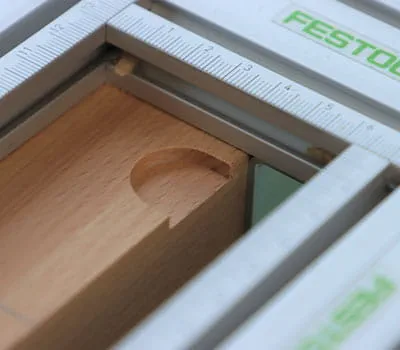

Tuloksena on siististi upotettu hela. Monikäyttöjyrsintäsapluuna soveltuu ihanteellisesti näihin töihin, koska sen voi säätää nopeasti ja sovittaa kaikkiin mittoihin. Lisäksi se mahdollistaa jopa reunaetäisyyksien säädön kulmaohjainten avulla. Sen avulla voi upottaa kaluste- ja lehtisaranoiden lisäksi myös monia muita heloja.
-
