Soikion jyrsiminen yläjyrsimellä

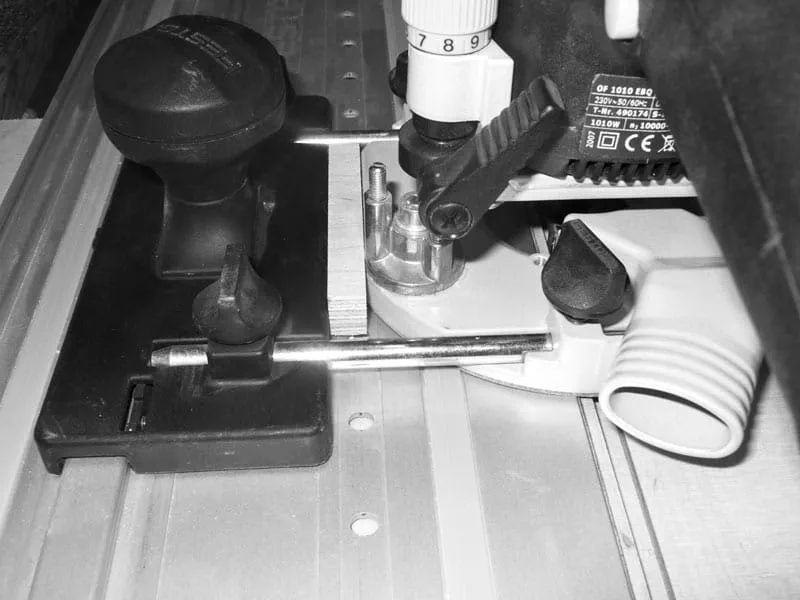

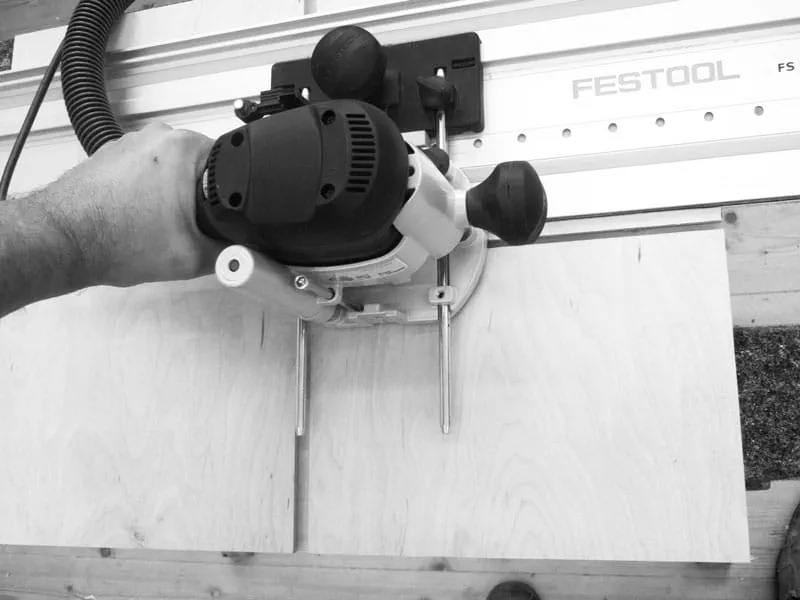

T-uran palan täytyy myöhemmin kulkea T-urassa ehdottoman tarkasti ja jumittumatta. Tämän varmistamiseksi käytettävä ohjainkisko kannattaa ehdottomasti kiinnittää ruuvipuristimilla vanerilevyyn.
Koska 10,5 mm:n levyinen T-urajyrsin ei pysty tekemään uraa yhdellä työstökerralla, yläjyrsimen paikkaa täytyy siirtää kerran ohjainkiskon päällä.

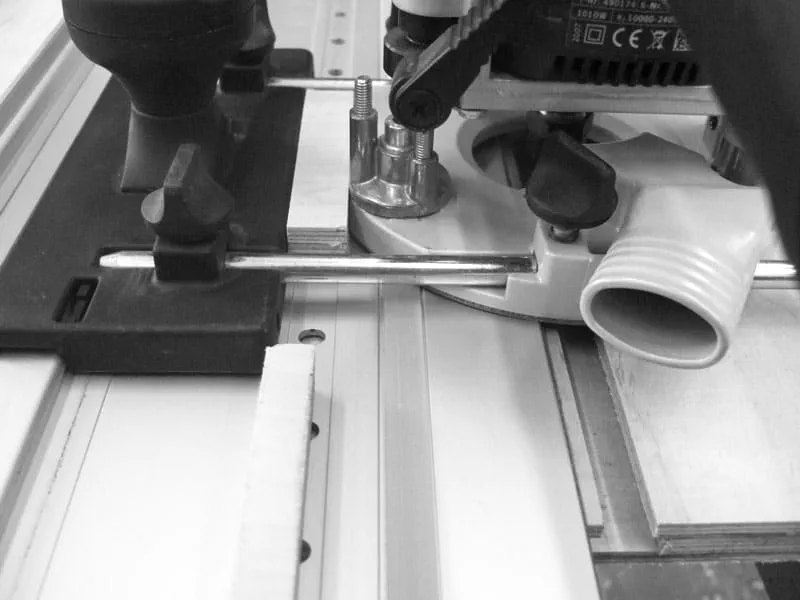

Jotta molemmista urista saadaan tarkasti samanlaiset, käytämme jyrsintään 10 mm:n levyistä etäisyystulkkia, joka työnnetään yläjyrsimen pohjalevyn ja ohjainsovitteen väliin.
T-urajyrsimessä on (suuri) 10,5 mm:n halkaisija, mutta T-urasta halutaan 15 mm:n levyinen. Siten tarvitaan toinen välikappale, joka on 4,5 mm:n verran ensimmäistä leveämpi, eli 14,5 mm.
Seuraavaksi jyrsitään ohjainkiskon kulloisenkin kiinnityksen jälkeen välikappaleita vaihtamalla 2 työvaiheessa yllä näytetyn esimerkin mukaan T-ura tarkasti ristilevyn keskelle.

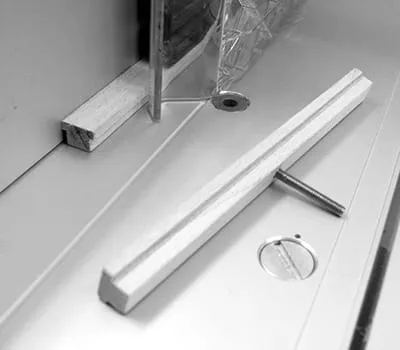

Tämän jälkeen tehdään 150 mm:n pituiset T-uran ohjainlistat. Tätä varten 10 x 15 mm:n kokoisiin pyökkilistoihin jyrsitään pieni huullos oikealle ja vasemmalle. Listat saa tehtyä parhaiten jyrsintäpöydässä ura- tai huullosjyrsimellä. Huomioi ehdottomasti valmistuksessa, että listat kulkevat kevyesti aiemmin jyrsimässäsi T-urassa. Jos käytettävissäsi ei ole jyrsintäpöytää, voit tehdä nämä listat myös puolikiinteäasenteisella pyörösahalla.
Poraa tämän jälkeen listojen keskelle 5 mm:n kokoinen reikä M5-uppokantaruuville.
Ruuvin kanta täytyy ehdottomasti upottaa kokonaan listan sisään.

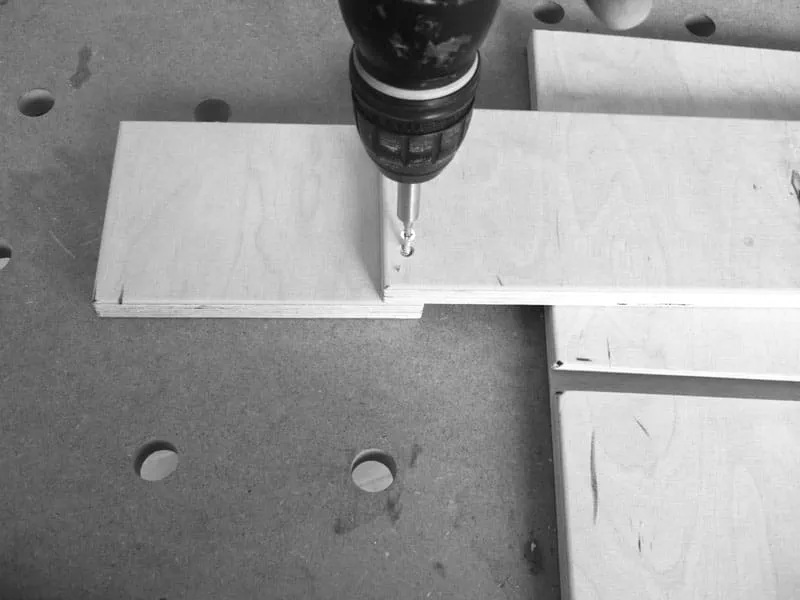

Myös harpin varsi tehdään 15 mm:n paksuisesta vanerilevystä (1000 x 120 mm) ja se muodostaa harpin liikkuvan varren.
Sahaa 1000 x 120 mm:n kokoisesta levystä n. 150 mm:n pituinen pala ja kiinnitä se alapuolelle 20 mm:n limityksellä jäljelle jääneeseen palaan. Tällä tavalla tasataan korkeusero.

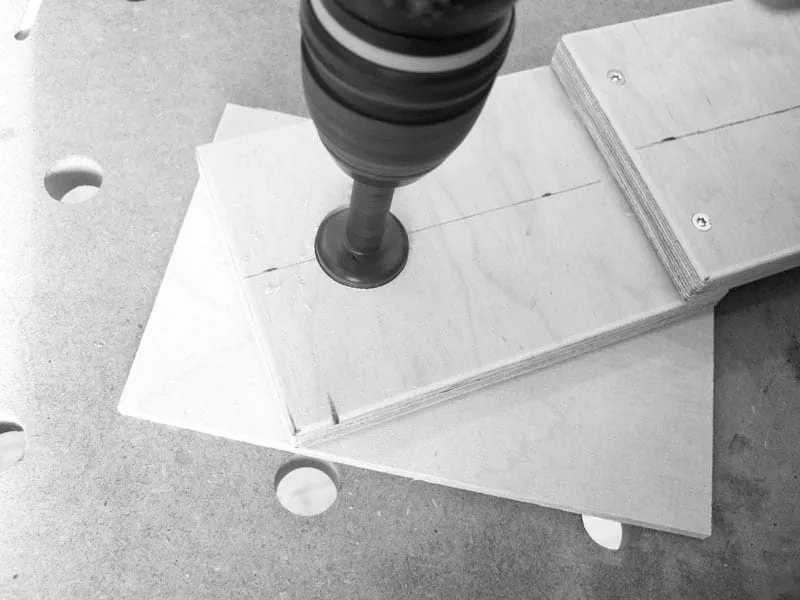

Yläjyrsin varustetaan kopiointihylsyllä, jotta yläjyrsimen saa asetettua harpin varteen nopeasti ja helposti. Tässä esimerkissä olemme käyttäneet 30 mm:n hylsyä, koska se kuuluu useimpien yläjyrsinten varustukseen. Tämän jälkeen vanerilevyyn porataan sylinteriporanterällä 30 mm:n ohjainreikä kopiointihylsyä varten.
Reikä on keskellä harpin vartta 120 / 2 = 60 mm ja 50 mm:n etäisyydellä edestä mitattuna.

Lopuksi täytyy porata vielä 5 mm:n reiät kahdelle M5-uppokantaruuville (ohjainlistoissa). Näiden reikien etäisyys kopiointihylsyn keskikohdan suhteen muodostaa soikion ulkomitan.

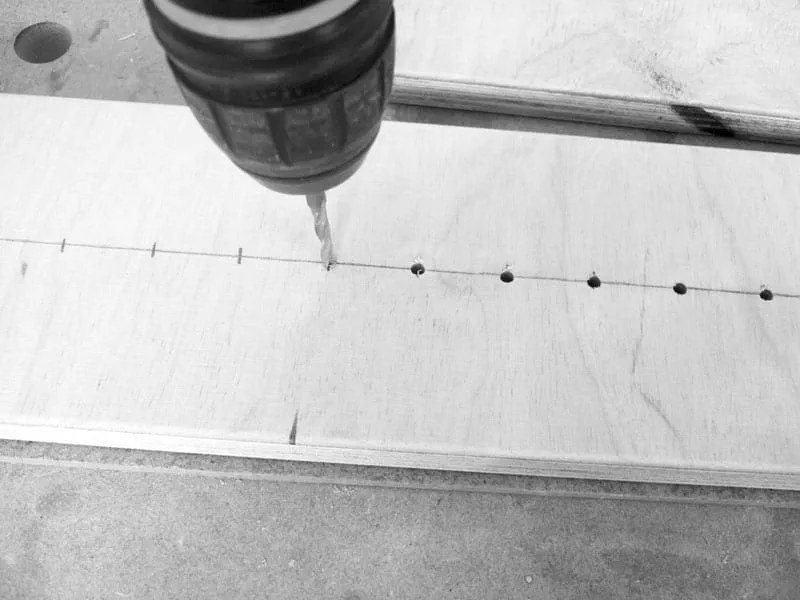

Jos haluat valmistaa yksilöllisen ratkaisun, poraa kuvan mukaisesti reikiä 25 mm:n välein. Siten voit kiinnittää harpin yksilöllisesti.

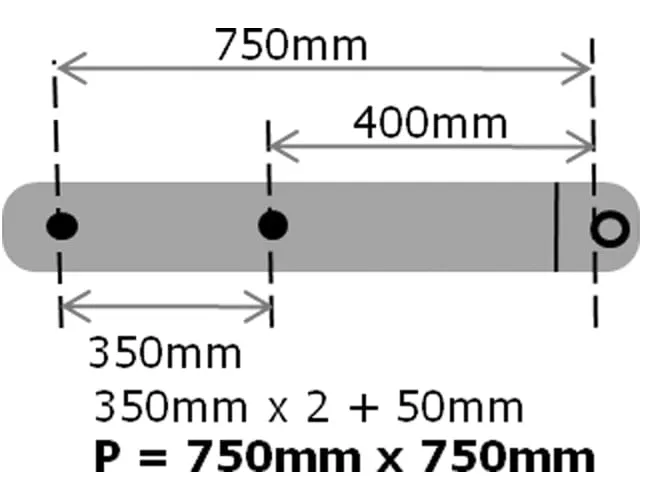

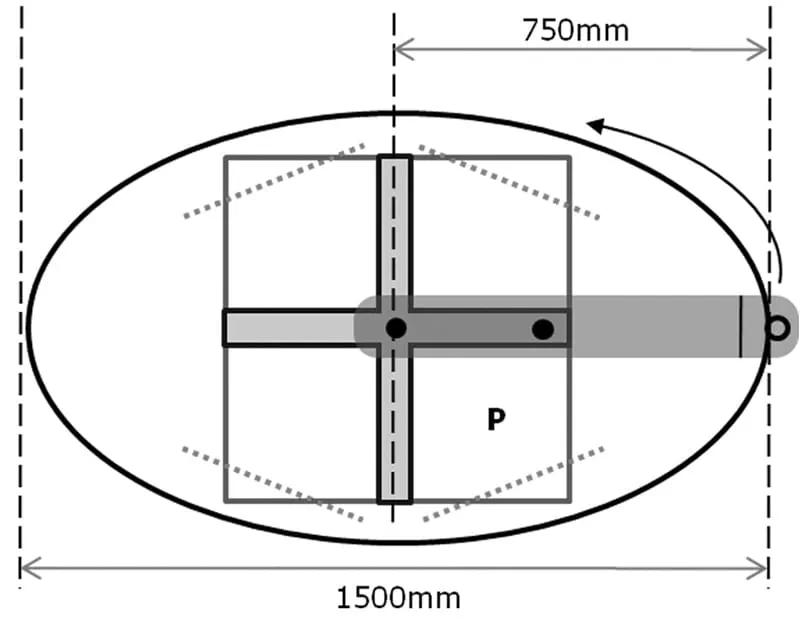

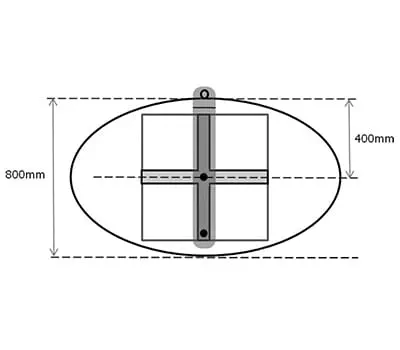

Vaihtoehtoisesti voit tietysti myös porata vain 2 tarvittavaa reikää tätä soikiomittaa varten. Reiän etäisyys on helppo laskea: Soikion muotoista 1500 mm x 800 mm:n pöytää varten lasketut reikien etäisyydet ovat 750 ja 400 mm. Lisäksi siihen täytyy vielä laskea mukaan jyrsintähalkaisijan puolikas, ts. Ø 12 mm:n jyrsinterällä 6 mm:iä. Reiän etäisyys 1 = 756 mm ja 2 = 406 mm kopiointirenkaan keskikohdasta.

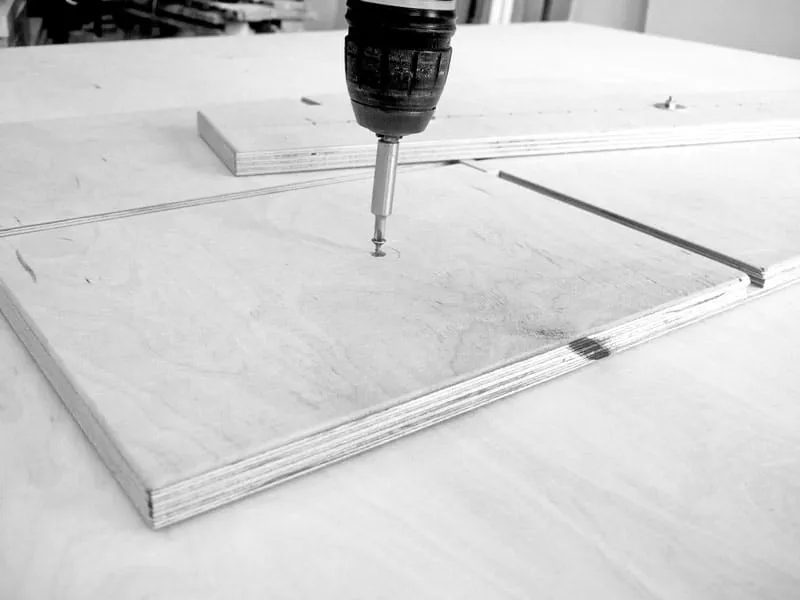

Tämän jälkeen valmisteltu soikion harppi kiinnitetään jyrsittävään levyyn. Merkitse sitä ennen keskiakselit levyyn lyijykynällä. Kohdista tämän jälkeen soikion harpin pohjalevy näihin kahteen keskiakseliin ja kiinnitä se joko kahdella pienellä ruuvilla levyn alapuolelle, tai kaksipuolisella teipillä myöhemmin näkyviin jäävälle levypinnalle. Käytä vain sellaista teippiä, jonka saa irrotettua ilman liimajäänteitä. Muuten voi tapahtua, että liian pitävästi tarttuva teippi vahingoittaa työkappaleen ja pohjalevyn pintaa.

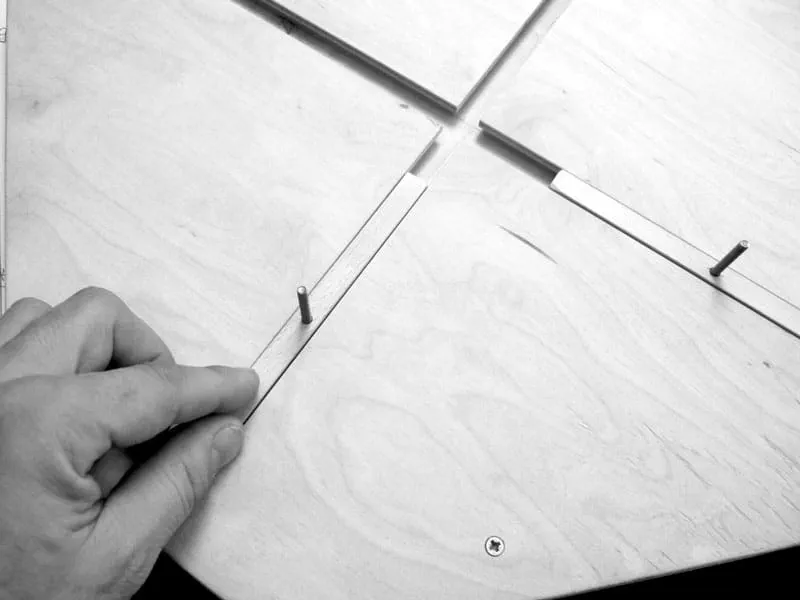

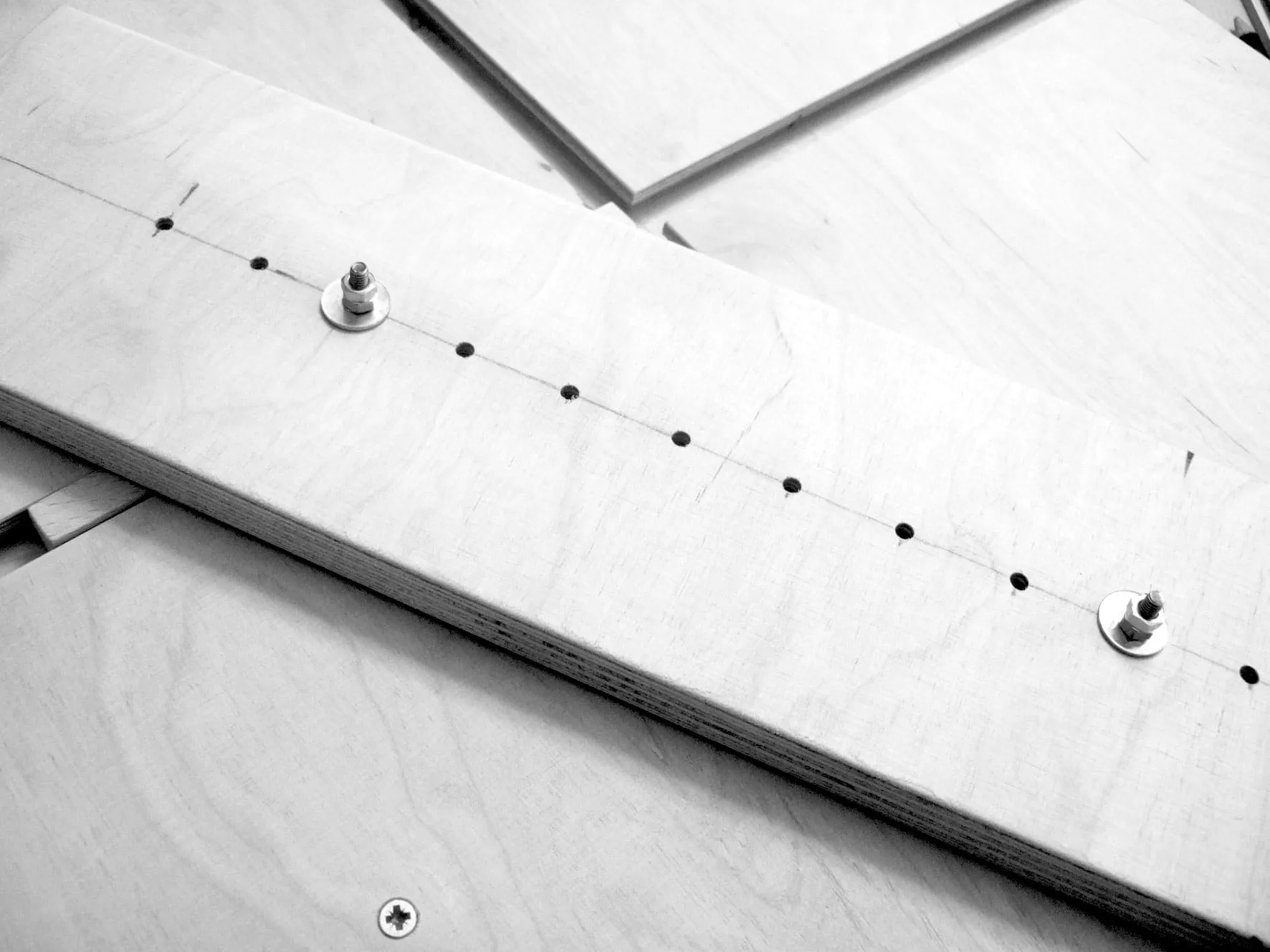

Työnnä tämän jälkeen ruuvit harpin varren asiaankuuluviin 5 mm:n reikiin ja kiinnitä koko mekanismi kahdella mutterilla ja aluslevyllä. Älä kiristä ruuveja liian tiukkaan, jotta harpin vartta pystyy vielä kääntämään ohjainlistojen päällä. Kiinnitykseen kannattaa käyttää vastamuttereita tai myös lukkomutteria, jotta mekanismi ei löysty eikä aiheuta tämän myötä jyrsintävirheitä.

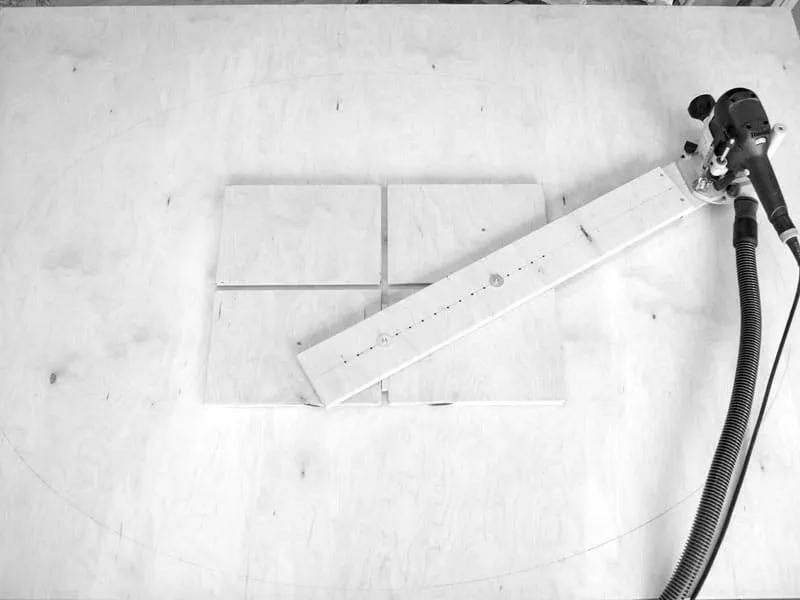

Tämän jälkeen soikioiden jyrsintä onnistuu helposti, koska yläjyrsintä saa ohjattua kopiointihylsyn avulla tukevasti ja luotettavasti harpin varren päällä. Jyrsintä saadaan tehtyä siististi ja virheittä. Kuvasta näkee hyvin myös porrastetun harpin toimintaperiaatteen. Se takaa, että yläjyrsin on tukevasti levyn päällä eikä voi kaatua. Käytettävän jyrsinterän on kuitenkin oltava riittävän pitkä, jotta levyn saa jyrsittyä kokonaan irti.
Tämän laitteen avulla saat jyrsittyä virheettömän soikion nopeasti ja helposti ilman vaivalloista laskentaa monimutkaisten kaavojen kanssa. Soikion koosta riippuen jyrsintää varten täytyy tietyissä tapauksissa valmistaa suurempi tai pienempi pohjalevy. Tässä yhteydessä ohjainlistoja ja harpin vartta voi käyttää uudelleen. Jyrsinnässä tulee varmistaa etenkin se, että ohjainlistat liukuvat kevyesti pohjalevyn ponttiurissa. Tarvittaessa voi käyttää apuna liukusuihkeita tai saippuaa.

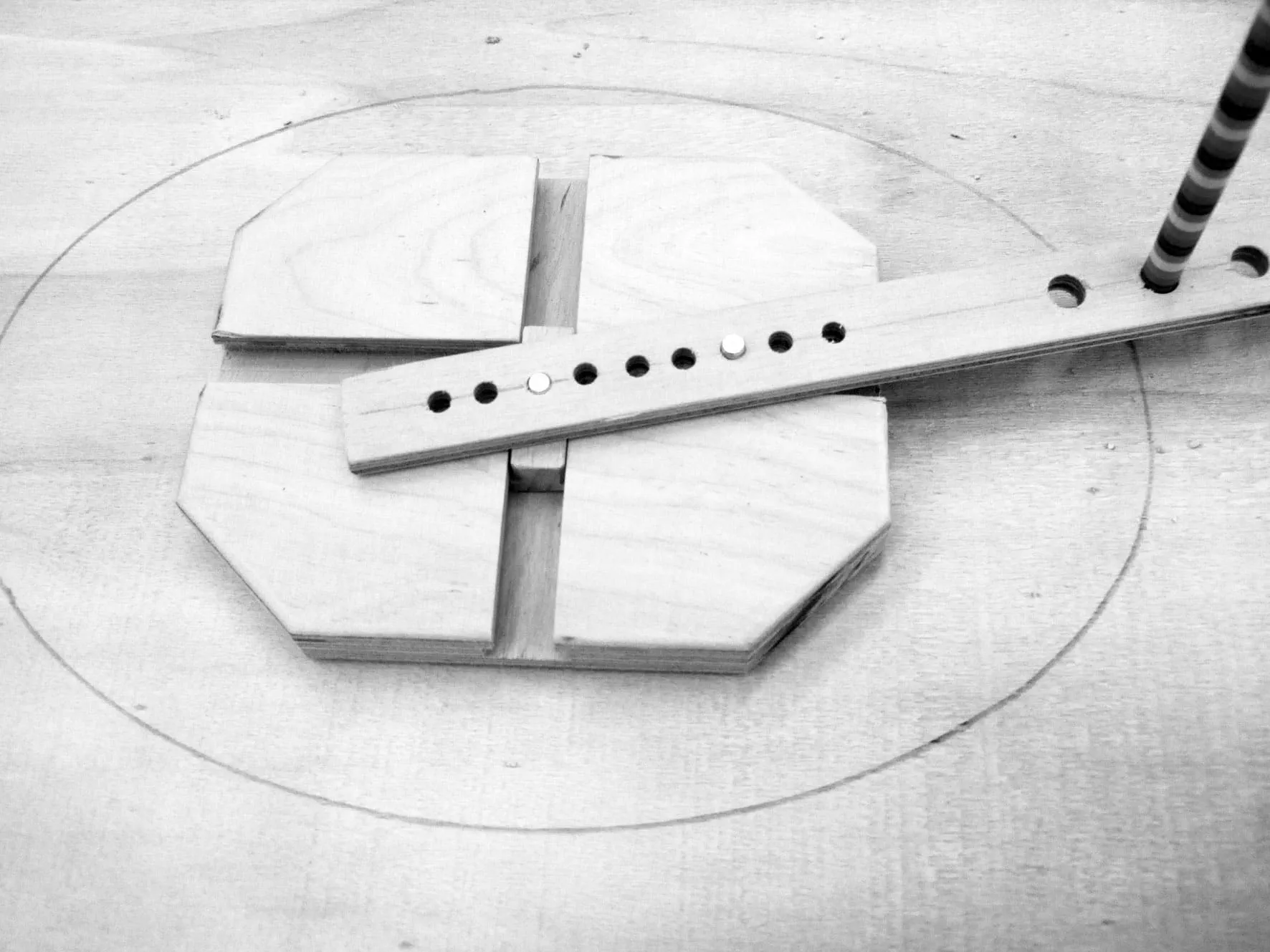

Vihje: Kun jyrsin on jo valmiiksi säädettynä, voit valmistaa samalla nopeasti myös pienen lyijykynällä käytettävän soikioharpin lapsillesi. Tämä yksinkertainen mekanismi kiehtoo jokaista ja sen avulla lapset voivat opetella piirtämään soikioita!
