Tukeva irrotettavissa oleva liitoshela ja liimalla kiinnitetty DOMINO-tappiliitos

Pöydänkulma
Kulmaliitoshelat ovat käteviä suurten ja raskaiden työkappaleiden palkkirakenteiden (esimerkiksi pöydät ja sängyt) liitostöissä. Liitokset voi tarvittaessa myös irrottaa. Kulmaliitoshelojen avulla voit koota ja purkaa huonekalut nopeasti ja helposti. Raskaat huonekalut on helpompi kuljettaa purettuina. Irrotettavissa olevat tai myös liimatut Domino-tappiliitokset tehdään lähes identtisesti.

    Kuvaus

    Tukevasti liimatut tappiliitokset on erittäin helppo tehdä DOMINO-järjestelmällä. Usein on kuitenkin tarpeen rakentaa huonekalut purettaviksi, esimerkiksi sängyn kuljettamiseksi portaikon läpi. Tätä varten Festool on kehittänyt myös tukevia huonekalujen liitosheloja, joiden asennuskohdat voi työstää DOMINO XL:n kanssa. Kulmaliitoshelat asennetaan lähes samalla tavoin kuin kiinteästi liimattavat DOMINO-tapit. Kulmaliitoshelojen kiinnitys on helppoa helojen pitkän kiristysmatkan ansiosta. Tässä esimerkissä näytämme pöydän- tai sängynjalan asennuksen.
    Sänky

    Koneet/tarvikkeet

    Vaihtoehtoiset koneet

    Valmistelu-/säätötyöt

    • Irrotettavissa oleviin kulmaliitoksiin tarvitset seuraavat DOMINO-liitosjärjestelmän osat:

      1. Kulmaliitoshela
      2. Itsestään kiristyvä kiila-ankkuri – työkappaleen pitävään kiinnitykseen
      3. Poikittaisankkuri, sis. kierretapin
      4. Pulttien kuoriparit, kiinnitetään suora- tai kulmaliitosheloihin. Sisältyvät suora- ja kulmaliitoshelojen vakiovarustukseen.

      +

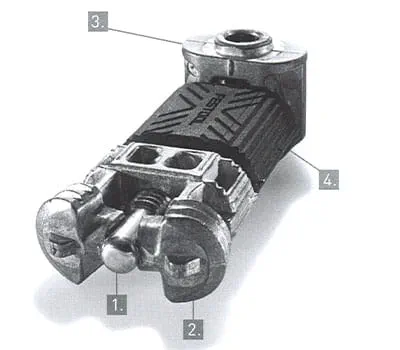

      Irrotettavissa oleva kulmaliitos

    • Mittatiedot DOMINO-kulmaliitosreikien jyrsintään:

      Kaikki jyrsinnät suoritetaan kapeassa reikäleveydessä.

      Jyrsintä A: Jyrsintäsyvyys 25 mm; tukilevyn korkeus n. 1/2 työkappaleen paksuudesta + mahd. oleva uloke

      Jyrsintä B: Jyrsintäsyvyys 50 mm; tukilevyn korkeus n. 1/2 työkappaleen paksuudesta

      Jyrsintä C: Jyrsintäsyvyys = x + min. 10 mm (min. 25 mm); tukilevyn korkeus 40 mm



      +

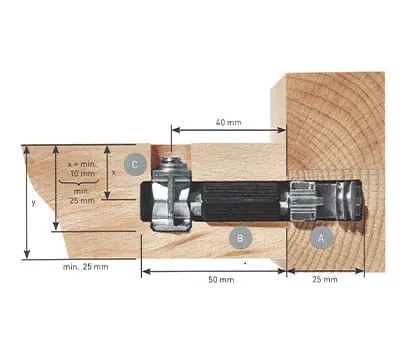

      Mittatiedot jyrsintään

    • Säädä tappijyrsimen jyrsintäsyvyydeksi 25 mm – aseta tässä yhteydessä merkitsimet 25 mm:n ja 50 mm:n kohdalle.

      +
      Jyrsintäsyvyyden säätäminen

    • Tappiliitoksen teossa voi käyttää apuna rajoitintappeja. Valitse rajoitintapit halutun reikävälin mukaan. Varmista, että kulmaliitoshelan reikä on vähintään 37 mm:n etäisyydellä työkappaleen reunasta. Jos työskentelet rajoitintappien kanssa, käytä ainakin keskimmäistä rajoitintappia.

      +

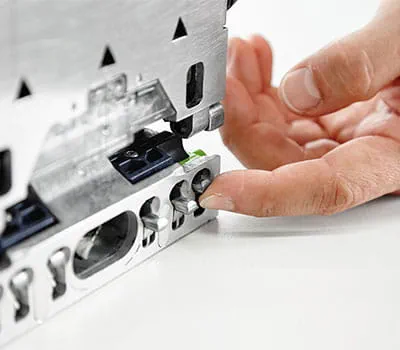

      Rajoitintapit

    Menettelyohjeet

    • Jyrsi DOMINO-reiät pöydän tai sängyn jalkoihin (kapea reikäleveys), käytä 25 mm:n jyrsintäsyvyyttä. Jyrsi yksi reikä kulmaliitoshelan kiila-ankkurille, muut tavallisille kuormitusta keventäville DOMINO-tapeille.

      +
      Jyrsintä 25 mm

    • Säädä jyrsintäsyvyydeksi 50 mm ja jyrsi reiät viivamerkin mukaan tai rajoitintappijärjestelmän avulla (kapea reikäleveys) kehyspuuhun. Jyrsintäsyvyys riippuu materiaalin paksuudesta; kuten ennestään tuttua DOMINO DF 700:n käytöstä. Kyseessä olevassa esimerkissä kehyspuun materiaalipaksuus on 30 mm. Jotta saat jyrsittyä reiän materiaalin keskelle, säädä jyrsintäsyvyydeksi 15 mm.

      +
      Jyrsintä 50 mm

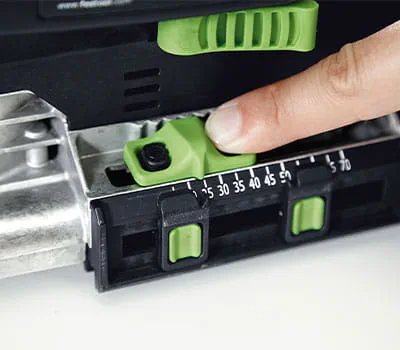

    • Säädä poikittaisreän jyrsintäsyvyydeksi 25 mm. (Tämä mitta riippuu kyseessä olevasta työkappaleesta – katso mittapiirustus. Tärkeää on, että poikittaisreikä ja pitkittäisreikä limittyvät puussa 3 mm:n verran.)

      +
      Säätö 25 mm

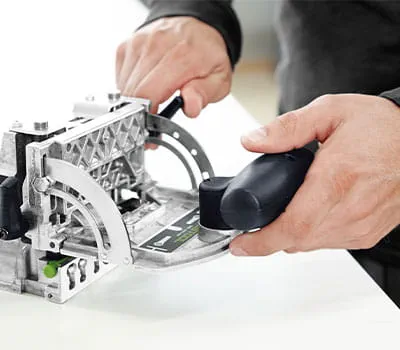

    • Rajoitinlevyn mitaksi, ts. jyrsintäkorkeuden asetukseksi, on säädettävä joka tapauksessa 40 mm. Näin poikittaisreikä on aina oikealla etäisyydellä työkappaleen reunasta ja kulmaliitoshela pystyy kiinnittymään poikittaisankkuriin.

      +
      Tukilevyn mitta 40 mm

    • Jyrsi poikittaisreikä kehyspuun siihen kohtaan, johon haluat sijoittaa liitoksen. Aseta sitä varten rajoitinlevy edessä työkappaleen reunaa vasten ja kohdista jyrsin viivamerkin tai rajoitintappien avulla (sen mukaan, miten vaakasuora reikä on tehty).

      VIHJE: Tässä jyrsintätyössä on mahdollista ja suositeltavaa käyttää DF 700:n tukilevikettä suuremman ja siten vakaamman tukipinnan varmistamiseksi.

      +

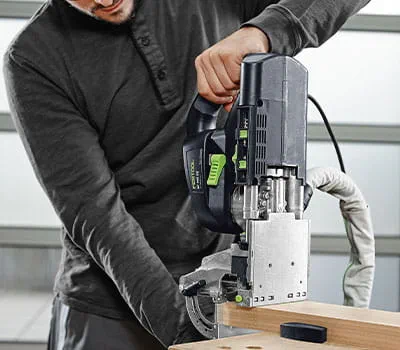

      Poikittaisreiän jyrsiminen

    • Aseta kiila-ankkuri jalan keskimmäisen reikään.

      +

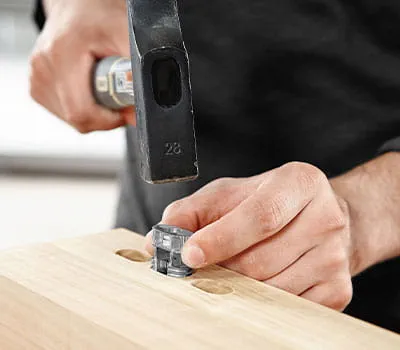

      Kiila-ankkurin asentaminen

    • Tärkeää on se, että kiila-ankkuri on työkappaleen pinnan tasalla.

      +
      Kiila-ankkuri pinnan tasalla

    • Ruuvaa sen jälkeen kulmaliitoshela kiila-ankkurin pohjaan asti. Kiila-ankkuri levenee, painuu automaattisesti noin 1 mm:n verran työkappaleen sisään ja on sen jälkeen tukevasti kiinni. Tässä käytetään 10 mm:n kiintoavainta.

      VIHJE: Voit käyttää myös reiän läpi työnnettävää 4 mm:n kuusiokoloavainta tai 10 mm:n hylsyllä varustettua räikkäavainta.

      +

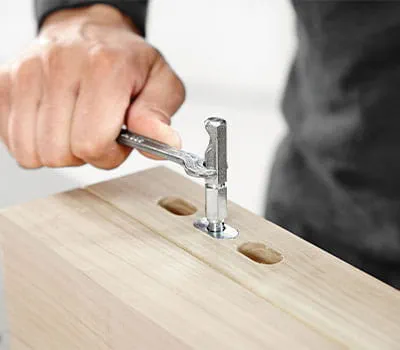

      Kulmaliitoshelan ruuvaaminen paikalleen

    • Käännä seuraavaksi ankkuria sen verran takaisin, kunnes sen syvennys osoittaa oikeaan suuntaan. Sitten kiila-ankkuri on tukevasti paikallaan työkappaleessa. Vaikka liitos avattaisiin kuljetusta varten, ankkuri ei voi pudota reiästä ulos.

      +

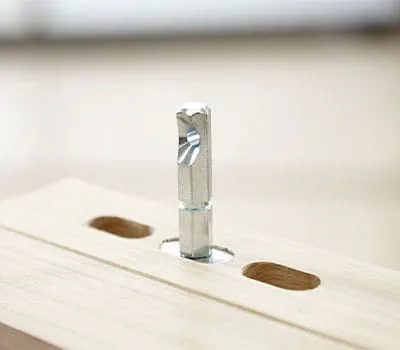

      Ankkurin kääntäminen takaisinpäin

    • Kiinnitä kulmahelan ympärille kuoripari. Nämä takaavat kulmaliitoshelan tukevan kiinnityksen työkappaleessa.

      +

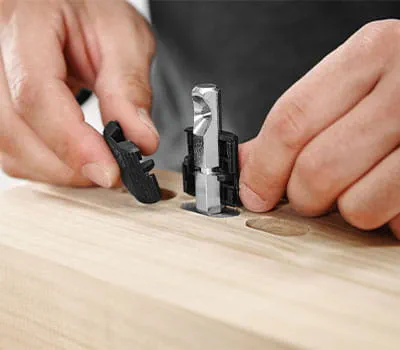

      Kulmahelan kuoriparin kiinnittäminen

    • Sitten asennetaan poikittaisankkuri kyljen poikittaisreikään – ruuvausreikä ylöspäin.

      +

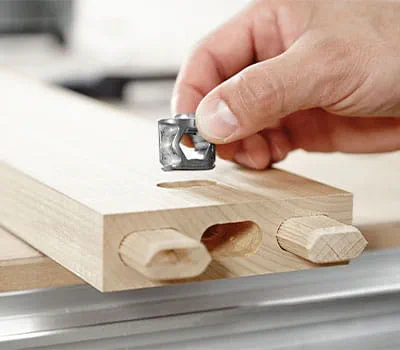

      Poikittaisankkurin asentaminen

    • Paina poikittaisankkuri avaimen avulla reiän pohjaan.

      +

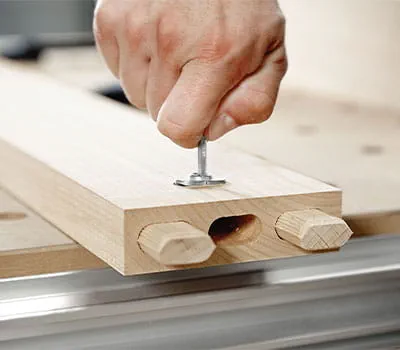

      Poikittaisankkurin painaminen paikalleen

    • Asenna kierreruuvi. Kierrä vain sen verran sisään, että ruuvi pysyy kiinni. Aukon tulee kuitenkin pysyä auki kulmaliitoshelaa varten.

      +

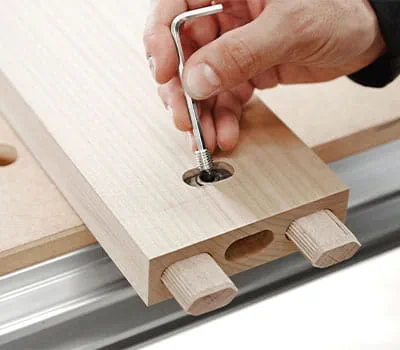

      Kierreruuvin asentaminen

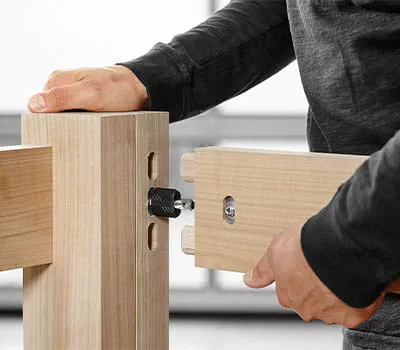

    • Yhdistä kehyspuu jalkaan työntämällä helat ja tapit oikeisiin reikiin.

      +
      Liitos

    • VIHJE: Useimmissa tapauksissa on suositeltavaa kiinnittää yksi puoli irrotettavilla heloilla ja toinen puoli liimattavilla tapeilla.

      +

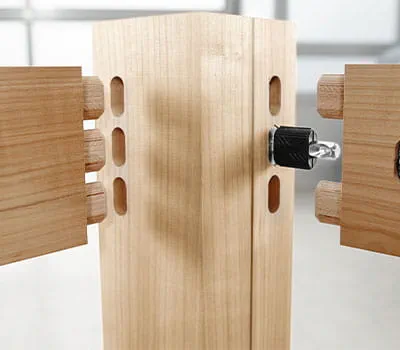

      Irrotettavat helat

    • Kiristä liitos 4 mm:n kuusiokoloavaimella.

      +

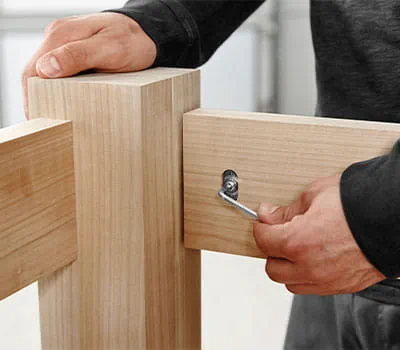

      Liitoksen kiristäminen

    • Voit peittää aukon peitetulpalla – valitse kunkin materiaalin mukaan joko hopean, vaaleanruskean tai tummanruskean värinen peitetulppa.

      +

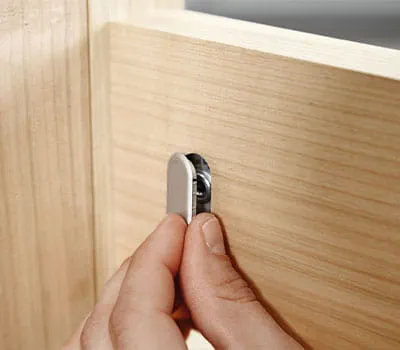

      Peitetulpan asentaminen

    • Näin teet tukevan liitoksen nopeasti ja ilman vaivalloista mittausta tai merkitsemistä. Tarvittaessa liitos voidaan taas irrottaa nopeasti.

      +

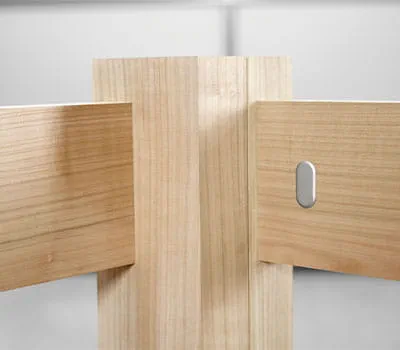

      Tukeva liitos
