Keittiötason leikkaaminen ja liittäminen

Työtason leikkaaminen
Kun haluat sahat keittiötason kulman, siihen ei tarvita välttämättä tehokasta yläjyrsintä ja siihen sopivaa käyttötarviketta. Pyörösahalla voit sahata jiirikulmat ja tehdä erilaiset kulmaliitokset niin, että levyt saadaan liitettyä toisiinsa tarkasti. Tässä käyttökohde-esimerkissä on selostettu myös liimaaminen sekä viimeistelytyöt.

    Kuvaus

    Kuvatun kulman siistiin ja tarkkaan työstöön tarvitset erityisen työstöalustan ja jyrsinterän sekä tehokkaan yläjyrsimen keittiötason liitoksen valmistamiseksi.
    Tämän kalliin erikoistyökalun hankkiminen ei kannata sellaisille rakentajille, jotka tekevät vain harvoin työtasojen liitostöitä. Tässä tapauksessa työtasot kannattaa jiirisahata ja liittää yhteen. Tällä menettelytavalla voi leikata lähes minkä tahansa kulman keittiötasoon. Tämä on erityisen hyödyllinen ratkaisu, kun työkohteissa ei tarvita vain 90 asteen kulmia, vaan myös 135 asteen levynurkkia.

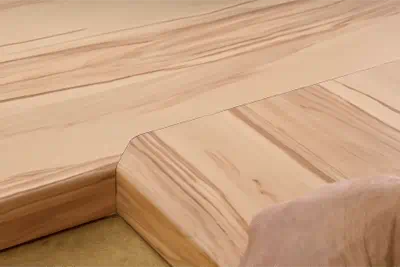

    Lisäksi on eduksi, jossa massiivi- tai puukoristelevyjen syyt osuvat tarkasti yhteen jiiriliitoksessa taulunkehysten kaltaisesti. Kuvassa näytetyssä ratkaisussa syyt kulkevat 90 asteen kulmassa poikittaislevyä vasten. Jos käytät ns. fantasia- tai kivikoristepintaista työtasoa, tällaista 90 asteen puskusaumaa ei juurikaan huomaa valmiista työtuloksesta. Mutta myös tässä tapauksessa on huomattavasti siistimpää yhdistää työtasot jiiriliitoksella kuin 90 asteen puskusaumalla.

    Ainoa huono puoli jiiriliitoksissa: Tarvitset 60 cm:n levysyvyyden yhteydessä 60 cm:n verran pidemmän levyn.

    Seuraavat materiaalit tarvitaan:

    • Väritöntä tai työtason värin mukaista silikonia
    • Työtasojen liitoshelat
    Keittiötaso

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Tee seuraavat työtasoa ja työkaluja koskevat valmistelut:

      Kiinnitä työtaso sahaamista varten puupukkien tai MFT/3:n päälle tukipuiden kanssa. Irti sahattu hukkapala ei saa riippua ilmassa, vaan se täytyy tukea huolellisesti.

      Merkitse lyijykynällä jiirin sahauslinja työtason pintaan. Käytä apuna jiirikulmamittaa, suurta kulmamittaa tai siirtokulmaa.

      Vaihda pyörösahaan tarvittaessa laminaatin/mineraalimateriaalien sahaamiseen tarkoitettu trapetsi-tasahammassahanterä Z 48 (Festoolin punainen värikoodi).
      Jos ohjainkiskon murtosuojaa ei ole vielä sahattu pyörösahalle sopivaksi, sahaa ensin n. 6 mm:n syvyydellä ja kierroslukuportaalla 2 murtosuoja koko kiskon pituudelta sopivan mittaiseksi. Varmista, että upotussaha kulkee välyksettä ohjainkiskolla.

      +

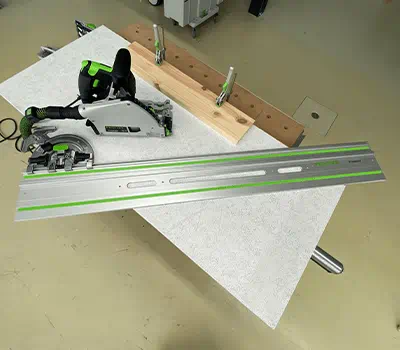

      Upotussaha ohjainkiskon päällä

    • Säädä työkalu ja tarvikkeet ennen sahaamista seuraavasti:

      Kohdista murtosuoja ohjainkiskoon tarkasti merkinnän kohdalle ja kiinnitä kisko asiaankuuluvilla ruuvipuristimilla työtasoon.

      Säädä 38 mm:n vahvuisen työtason sahaamisessa pyörösahan syvyydensäädin 48 mm:n kohdalle (ts. n. 10 mm:n verran puulevyn vahvuutta syvemmäksi).
      Säädä työtason sahaamista varten käsipyörösahaan maksimikierrosluvun porras 6.

      +

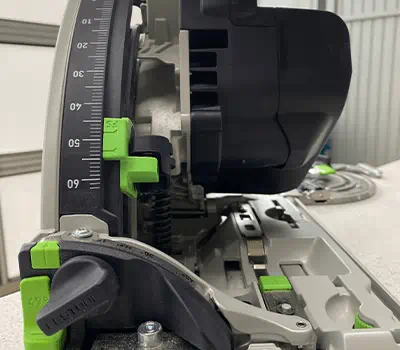

      Koneen säätäminen

    Menettelyohjeet

    • 60 cm:n syvyisen työtason tarkkaa jiirisahaamista varten tarvitset Festool-upotussahan ja 1400 mm:n pituisen ohjainkiskon. Suosittelemme käyttämään sahaustyön kätevänä apuna ohjainkiskon letkunohjainta. Se estää imuletkun ja johdon takertumisen ohjainkiskon päähän. Siistin ja repeilemättömän sahaustuloksen takaamiseksi on käytettävä työhön sopivaa sahanterää. Massiivi- ja viilulevyjen sahaamiseen tarvitset vuorohammastetun hienosahanterän, jossa on 48 hammasta. Muovipintaisten levyjen sahaamiseen kannattaa käyttää trapetsi-tasahammassahanterää, jossa on niin ikään 48 hammasta.

      +

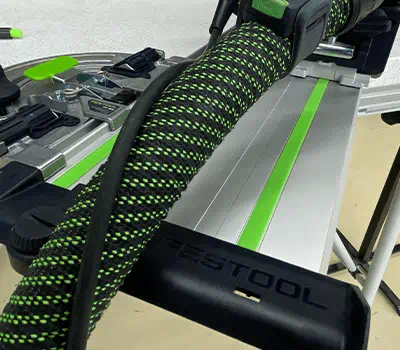

      Upotussaha ohjainkiskon kanssa

    • Oikean sahanterän ohella on ehdottomasti käytettävä myös murtosuojaa repeilemättömän sahaamisen varmistamiseksi. Se sahataan ensimmäisen sahauskerran yhteydessä tarkasti pyörösahan ja ohjainkiskon sahausuran mukaan. Tämän avulla taataan kiskon oikea kohdistaminen ja repeilemätön sahausura. Jos murtosuoja on vioittunut, se täytyy korvata uudella. Ennen kuin sahaat keittiötason, levy tulee tukea usean puupalkin avulla ja kiinnittää luiskahtamisen estämiseksi puristimilla työpenkkiin.
      Sen jälkeen voit tehdä tarvittavat jiirisahaukset. Sahauslinja tulee mahdollisuuksien mukaan valita niin, ettei työtaso voi murtua etureunastaan.

      +

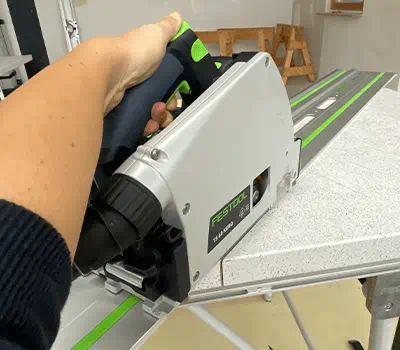

      Murtosuoja

    • Jyrsi sahausreunoihin DOMINO-tappijyrsimellä neljä pitkittäisreikää levyn alapuolelta ja neljä reikää levyn yläpuolelta. Jos puulevyt eivät ole tarkasti saman vahvuisia, siinä tapauksessa 6x40 DOMINO-tapit tulee asentaa vain yläpuolen, ts. pinnoitteen puolen, reikiin. Siten kummankin levyn väliin ei jää näkyvää rajakohtaa. Alapuoli osoittaa yleensä kaappeihin päin, joten siinä epätarkkuudet eivät ole näkyvillä.

      +

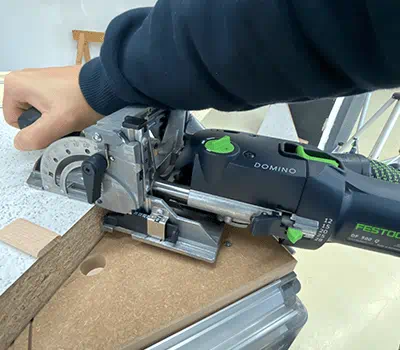

      Pitkittäisreikien jyrsiminen

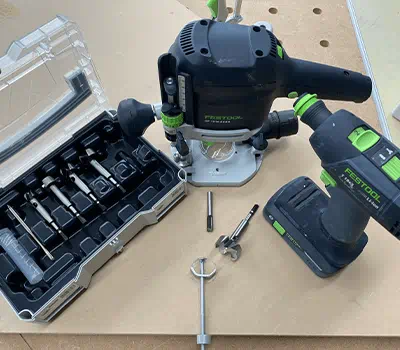

    • Kaupoista saa eripituisia työtasojen liitosheloja. Tietyissä tapauksissa asennuksessa kannattaa käyttää pitempiä liitosheloja. Normaalitapauksessa riittää kuitenkin lyhyt liitoshela. Liitoshelojen asentamiseen tarvitset ø 35 mm:n sylinteriporanterän sekä yläjyrsimen, jossa on ø 8-10 mm:n urajyrsinterä. 60 cm:n syvyiseen työtasoon kannattaa asentaa kolme liitoshelaa. Kiinnitä helat reunan kummallakin puolella 11 cm:n etäisyydelle reunan päädystä ja yksi tarkalleen reunan keskikohtaan. Merkitse kulmamitan avulla liitoshelojen kolme kiinnityskohtaa.

      +
      Liitoshelojen asentaminen

    • Katso porattavan reiän oikea etäisyys levyn reunaan nähden työtasojen liitoshelojen valmistajan antamista tuotetiedoista. Esimerkiksi 65 mm:n ruuvipituuden yhteydessä etäisyys reunasta reiän keskipisteeseen on 30-37 mm, 110 mm:n ruuvipituuden yhteydessä n. 53-60 mm. Kun olet merkinnyt reiän keskipisteen liitoshelan mukaan, poraa sylinteriporanterällä niin syvälle, että metalliset sidelevyt uppoavat kokonaan reikien sisään. Liitoshela ei saa missään tapauksessa olla pinnasta ulkoneva.

      Vihje:
      Vaihtoehtoisesti voit tehdä liitokset myös Festoolin tasoliitosheloilla D14 ja Domino XL -jyrsimellä.

      +

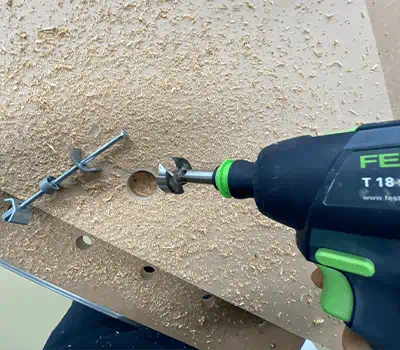

      Reiän etäisyys levyn reunaan nähden

    • Ruuvin pienen liitosuran voi tehdä nopeimmin yläjyrsimen ja ø 8-10 mm:n urajyrsinterän avulla. Merkitse sitä varten uran tarkka paikka ja leveys levyyn. Jyrsi ohjainkiskon avulla merkintää pitkin n. 20 mm:n syvyinen maks.. 10 mm:n levyinen ura. Työkalua voi ohjata kevyemmin, kun teet käsin ohjattavan jyrsinnän kaksivaiheisesti n. 10 mm:n syvyydellä per työstökerta. Samalla rasitat vähemmän jyrsinterää.

      Pursota puuliimaa (valkoliima) jyrsittyihin reikiin ja asenna niihin DOMINO-tapit 5x30. Aseta kaksi työlevyä vastakkain n. 2 cm:n etäisyydelle toisistaan. Levitä patruunapuristimella väritöntä silikonia työtason kulmaliitoksen sahausreunaan. (Vain yläosan alueelle, jotta siihen ei pääse myöhemmin tunkeutumaan kosteutta). Työnnä molemmat työtasot yhteen niin, että silikonia pursuu hieman puskusaumausta ulos. Sen jälkeen liitoshelat kiinnitetään jyrsittyihin aukkoihin alapuolelta ja kiristetään ruuviavaimella.

      Vihje:
      Tee työtason sovitus asennuskohteeseen ennen jiirisahausta.

      +

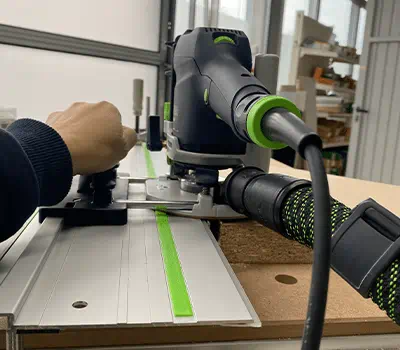

      Liitosuran tekeminen
