Ympyrän jyrsiminen monikäyttöjyrsintäsapluunalla MFS

Ympyrän jyrsintä

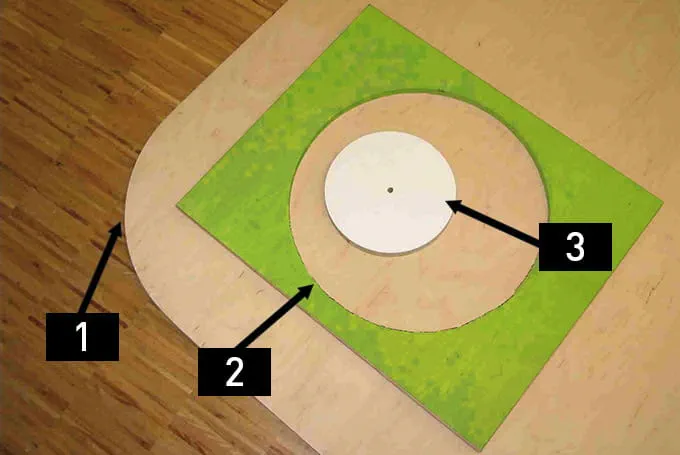

Yläjyrsimellä saa jyrsittyä pienet tai suuret ympyrät todella helposti. Tässä käyttökohde-esimerkissä on selostettu kaikki tarvittavat laskutoimitukset ulko- ja sisäsäteen jyrsintään sekä tehtävään käytettävä jyrsintäsuunta. Siten saat jyrsittyä helposti vain muutamalla työvaiheella ympyrän, pyöristyksen tai aukon puuhun.

    Kuvaus

    Monikäyttöjyrsintäsapluunalla MFS 400 tai MFS 700 voit jyrsiä helposti ja nopeasti säteet, aukot ja ympyrät. Aukkojen jyrsinnän esimerkkejä:

    • Kaiutinkotelot
    • Valoaukot
    • Tiskit
    • Pesualtaiden asennusaukot

    Koneet/tarvikkeet

    Tässä käyttökohde-esimerkissä suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Vaihtoehtoiset koneet

    Vaihtoehtoisesti suositellaan käyttämään seuraavia koneita ja tarvikkeita:

    Valmistelu-/säätötyöt

    • Kyseisen MFS:n suurimman jyrsintäsäteen voi määrittää taulukon avulla. Tässä tulee kuitenkin huomioida jyrsintäterän halkaisija ja valmistettava sädevaihtoehto. MFS täytyy valita halutun säteen mukaan. Vaihtoehtoisesti MFS:ää voi myös laajentaa suurempia säteitä varten pidennysprofiileilla.

      +

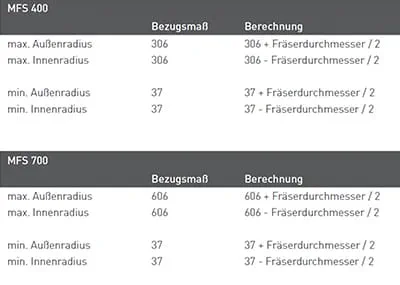

      Säteen määrittäminen

    • Asenna monikäyttöjyrsintäsapluuna ohjeiden mukaan ja asenna kehäjyrsintäosa ja keskitystappi.

      Säädä kehäjyrsintäosa niin, että sitä voi siirtää vapaasti koko MFS-uran pituudella. Kohdista kehäjyrsintäosa yhteen nurkkaan ja kiristä MFS:n vastaava kiinnitysruuvi. Siirrä tämän jälkeen kehäjyrsintäosa toiseen nurkkaan, kohdista MFS, kiristä MFS:n asiaankuuluva kiinnitysruuvi ja tarkista kehäjyrsintäosan vapaaliikkeisyys.

      Monikäyttöjyrsintäsapluunan säätäminen:

      • Ulkosäteen yhteydessä:
        Säädä ja lukitse säde, josta on vähennetty jyrsinterän halkaisijan puolikas, asteikon ja kehäjyrsintäosan "0"-merkin avulla MFS:ään.

        Esimerkki: Ulkosäde 200 mm; jyrsinterän Ø 14 mm
        Säätömitta: 200 mm - (14 mm / 2) = 193 mm.

      • Sisäsäteen yhteydessä:
        Säädä ja lukitse säde, johon on lisätty jyrsinterän halkaisijan puolikas, asteikon ja kehäjyrsintäosan "0"-merkin avulla MFS:ään.

        Esimerkki: Sisäsäde 200 mm; jyrsinterän Ø 14 mm
        Säätömitta 200 mm + (14 mm / 2) = 207mm.

      Yläjyrsimen valmistelu ympyrän jyrsintään:
      • Asenna kopiointirengas Ø 30 yläjyrsimeen (mallissa OF 1400 kuuluu vakiovarustukseen).
      • Kiinnitä imukoppa ja imuletku.
      • Asenna ja kiristä urajyrsinterä jyrsimeen.
      • Säädä kierroslukupykäläksi 6.

      +

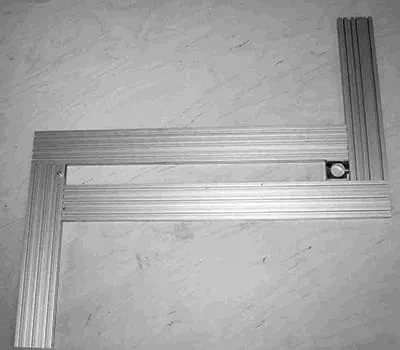

      Monikäyttöjyrsintäsapluunan asentaminen

    Menettelyohjeet

    • Poraa ø8 mm:n reikä työkappaleen ympyrän keskelle.

      Asenna monikäyttöjyrsintäsapluuna ympyräkeskitystuurnan kanssa työkappaleen reikään.

      Asenna yläjyrsin kehäjyrsintäosaan.

      Säädä jyrsimen jyrsintäsyvyys ja upota jyrsin työkappaleeseen.

      +

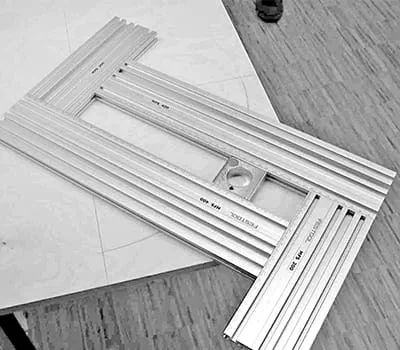

      Ympyräkeskitystuurnan asentaminen

    • Ohjaa monikäyttöjyrsintäsapluunaa yläjyrsimen kanssa merkintään tai jyrsinnän (ympyrän) aloituskohtaan asti.

      Huomioi jyrsintäsuunta:

      Jos ympyrä tai ura jyrsitään kokonaan irti, jyrsintä ja sapluunaa voi ohjata myötä- tai vastapäivään

      Jos ympyrä on esimerkiksi sahattu jo karkeasti pistosahalla tai ympyrä halutaan jyrsiä myöhemmin vielä kertaalleen, ulkokehän yhteydessä täytyy jyrsiä vastapäivään ja sisäkehän yhteydessä myötäpäivään, jotta jyrsintä ohjataan vastasuuntaisesti.

      +

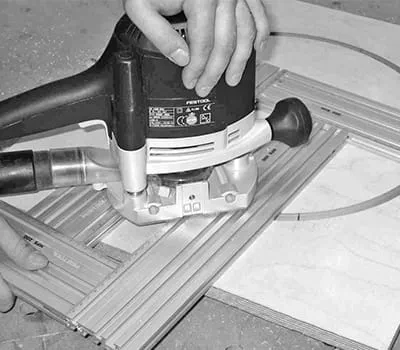

      Yläjyrsimen ohjaaminen

    • Vihje: Huomioi jyrsiessäsi pyöreitä aukkoja työkappaleen läpi, että keskipiste, jonka ympäri MFS kääntyy, ei ole lopussa enää kunnolla kiinni. Tässä yhteydessä työkappaleen taustapuolelle kannattaa kiinnittää kolme tai neljä puupalaa, jotka varmistavat vakaan keskipisteen yläjyrsimellä leikattavan ympyrän yhteydessä. Jyrsinnän yhteydessä ne työstetään vain osittain, joten ne pystyvät yhä tukemaan keskipisteen luotettavasti.

      +

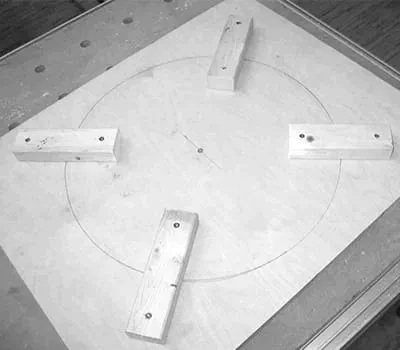

      Puupaloilla tehtävä tuenta
