Hiekkalaatikko lapsille

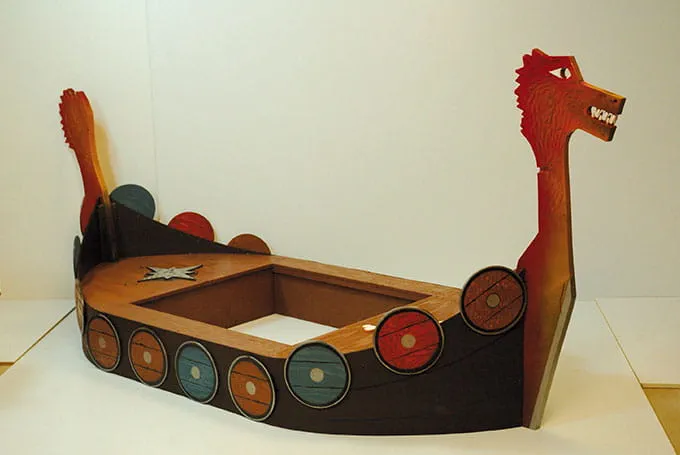

Viikinkilaivan näköinen hiekkalaatikko
Hiekkalaatikko
Emmekö me kaikki unelmoineet siitä lapsena? Todellinen, vain meille varattu laiva leikkimiseen. Olipa roolihahmo sitten viikinki tai merirosvo, täällä jokainen pieni seikkailija saa telmiä sydämensä pohjasta. Tämä puutarhaprojekti tarjoaa koko perheelle mahdollisuuden lapsuuden unelmien toteuttamiseen. Idea syntyi halusta rakentaa ainutlaatuinen hiekkalaatikko, joka toimisi myös laivan keskeisenä elementtinä. Vähitellen siihen lisättiin muitakin ideoita ja ehdotuksia. Jokainen voi myös itse jatkaa tämän leikkilaivan kehittämistä edelleen. Siihen voi asentaa esimerkiksi purjeen, joka toimii samalla myös aurinkosuojana. Hiekkalaatikkoon voi lisätä myös suojakannen, joka on niin tukeva, että sitä voi käyttää myös laivan kantena. Alusrakenne ja kansi on valmistettu 18 mm:n vahvuisesta, vedenkestävästä vanerista (ns. liimavanerista). Pikkuviikinkien upean laivan pää ja pyrstö on leikattu puulevystä. Kylkilaudoitukseen ja kilpiin käytettiin ohuempaa (6 ja 8 mm:n paksuista) vedenkestävää vaneria. Kaikki projektissa käytetyt ruuvit ovat ruostumatonta terästä. Maalaaminen vie lähes yhtä paljon aikaa kuin itse laivan rakentaminen, mutta juuri se tekee tästä leikkipaikasta niin ainutlaatuisen.

    Tarvittavat materiaalit

    • Kohta 1*: 2 kpl; etu- ja takaosan kansilevy pituus: 1180; leveys: 739; paksuus: 18; BFU
    • Kohta 2: 2 kpl; sivuosan kansilevy; 1000 x 150 x 18; BFU
    • Kohta 3: 2 kpl; hiekkalaatikon etu- ja takaosa 966 x 248 x 18; BFU
    • Kohta 4: 2 kpl; hiekkalaatikon sivuosa 1050 x 248 x 18; BFU
    • Kohta 5: 2 kpl; sivutuet 300 x 230 x 18; BFU
    • Kohta 6: 2 kpl; kyljen pohjatuki 1086 x 107 x 18; BFU
    • Kohta 7: 2 kpl; etu- ja takaosan pohjalevy 750 x 296 x 18; BFU
    • Kohta 8: 2 kpl; etu- ja takaosan jäykiste; 550 x 230 x 18; BFU
    • Kohta 9: 2 kpl; pää ja pyrstö; 230 x 100 x 18; BFU
    • Kohta 10: 4 kpl; kylkilaudoituksen kiinnityslista; 300 x 35 x 30; kuusipuu, mäntypuu
    • Kohta 11: 4 kpl; kylkilaudoitus; n. 1500 x 600 x 6; BFU
    • Kohta 12: 20 kpl; pyöreät kilvet; D=250; paksuus: 8; BFU
    • Kohta 13: 1 kpl; lohikäärmeen pää; 1370 x 420 x 40; kuusipuu, mäntypuu
    • Kohta 14: 1 kpl; lohikäärmeen pyrstö; 1150 x 260 x 40; kuusipuu, mäntypuu
    • Kohta 15: 4 kpl; pitkittäistuet; 400 x 248 x 18; BFU
     Kaikki tiedot mm
    * Piirustuksen kohta

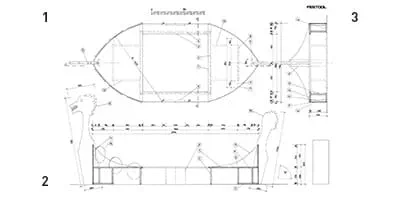

    Rakennuspiirustus

    Hiekkalaatikko

    Rakennuspiirustus mittakaava 1:5

    1. Kuva ylhäältä
    2. Kuva sivulta
    3. Kuva edestä
    Rakennusohjeiden lataus
    Koneet
    Lisävarusteet ja tarvikkeet

    Lisätyökalut



    • Taltta
    • Kulmaosa

    Menettelyohjeet

    Vaihekohtaiset ohjeet viikinkilaivan näköisen hiekkalaatikon rakentamiseen

    • Vaihe 1

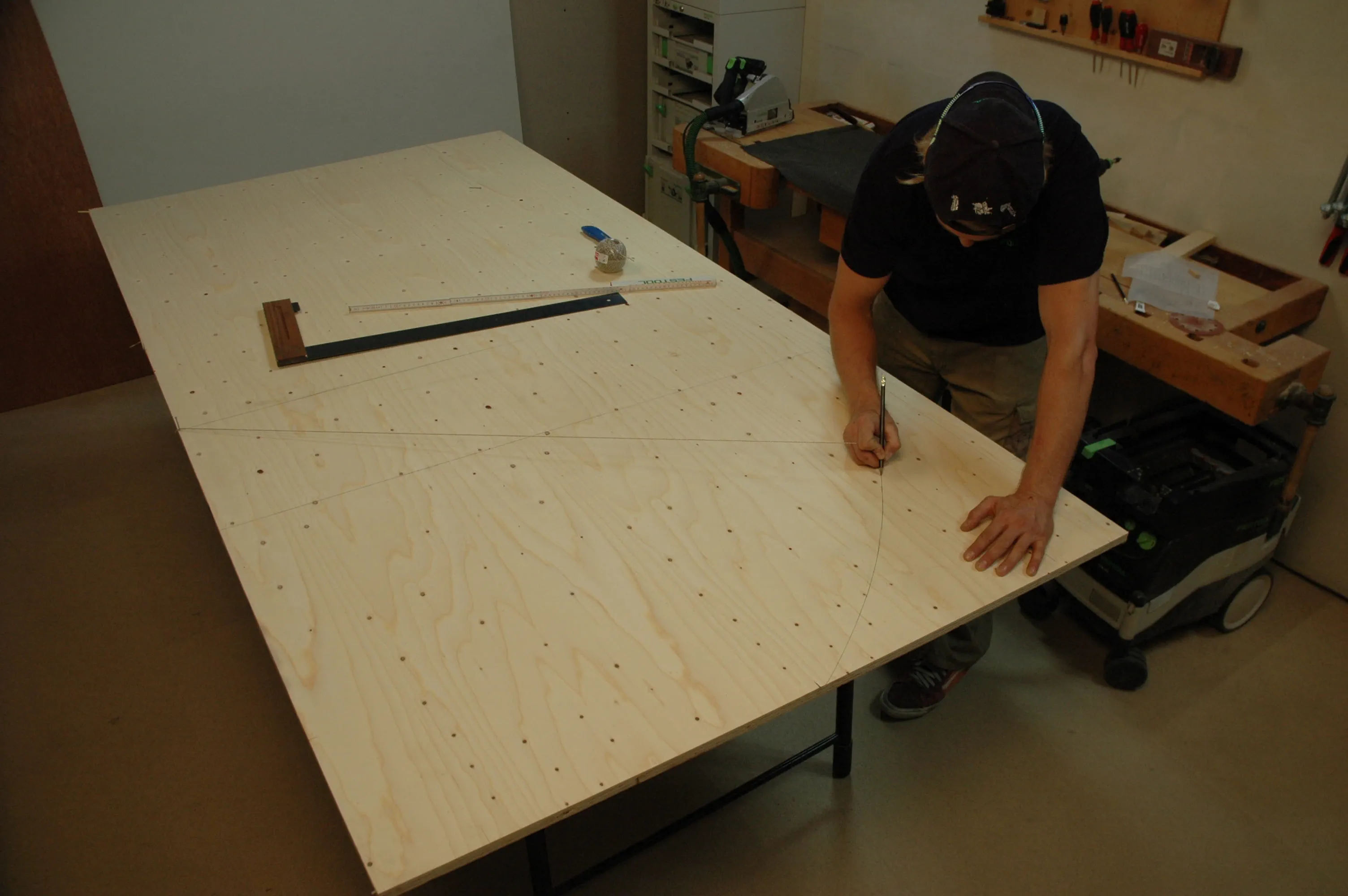

      Piirrä harppina toimivan nyörin avulla ohjeenmukaisella säteellä kaksi ulkopuolen pyöristystä kansilevyyn (kohta 1). Ensin levyyn merkitään kansilevyn leveys. Merkitse sitten keskipiste etupuolelle ja piirrä siihen päätä ja pyrstöä varten leikattavat aukot.

      +

    • Vaihe 2

      Kiinnitä naula ensimmäiseen keskipisteeseen ja kiinnitä nyöri siihen. Nyörin toisella puolella olevaan silmukkaan työnnetään lyijykynä. Merkitse ensin kansilevyn molemmat pyöristykset, leikkaa ne irti ja kopioi sitten muoto toiseen kansilevyyn ja pohjalevyihin (kohta 6).

      +

    • Vaihe 3

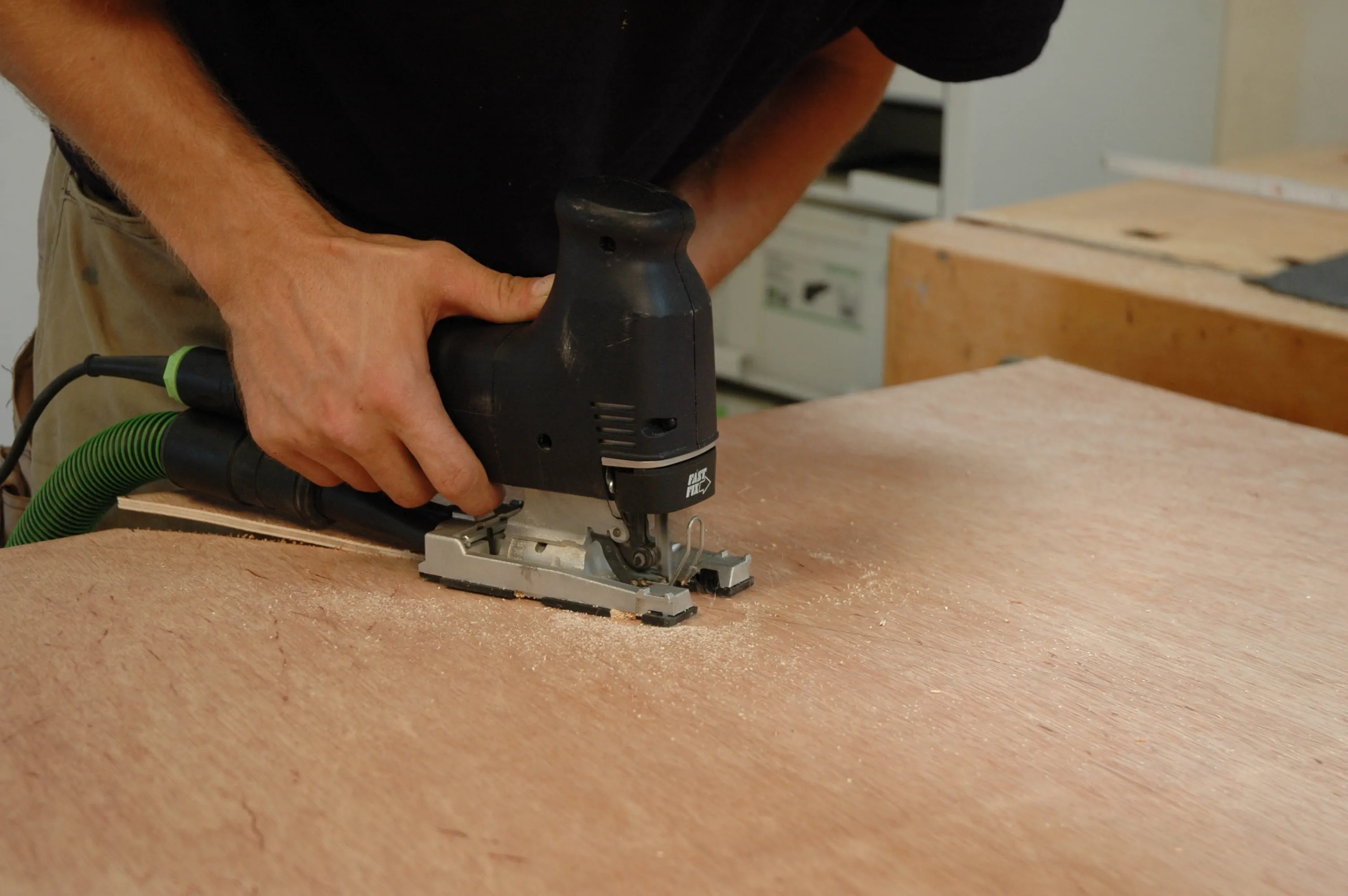

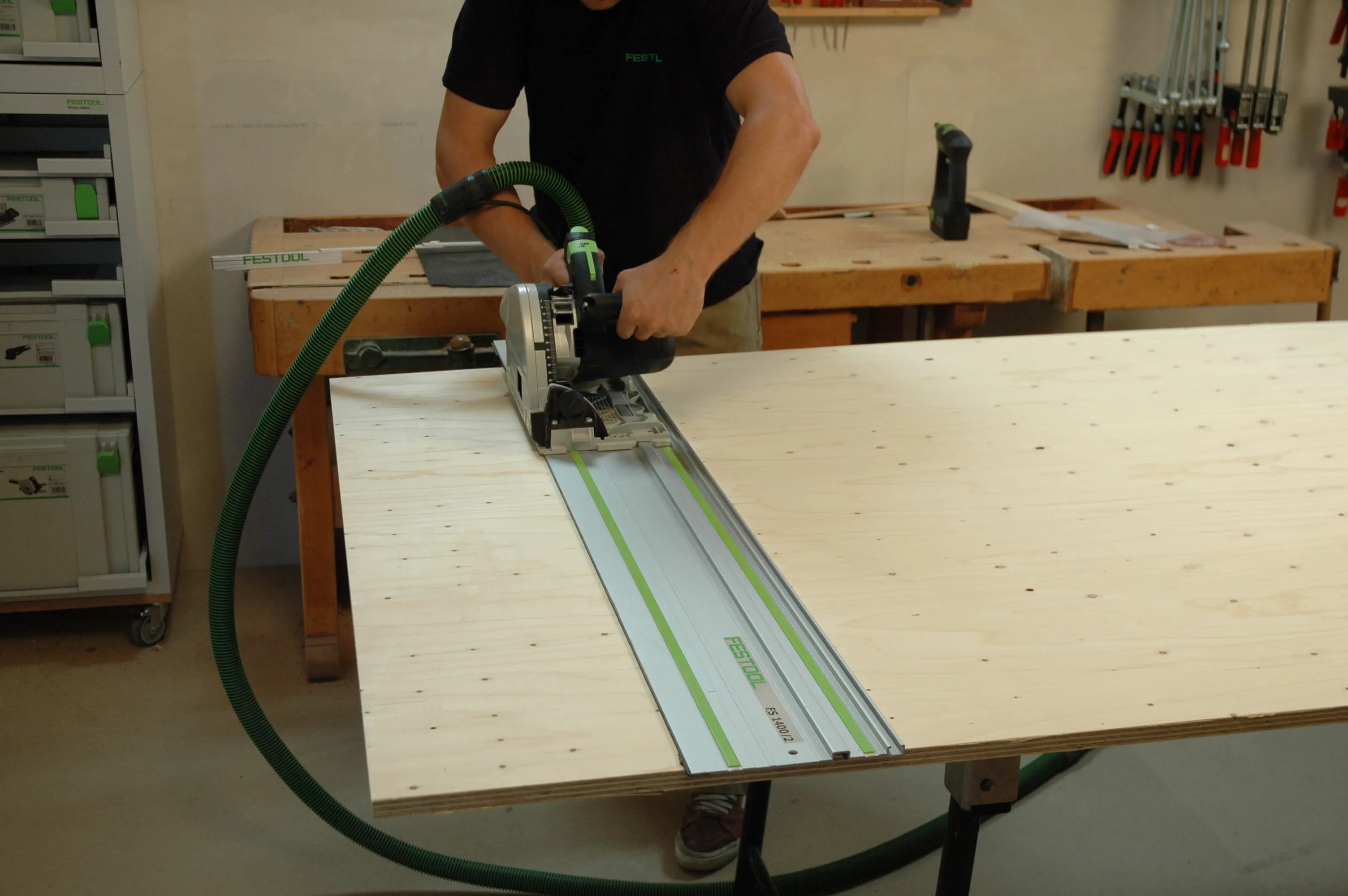

      Leikkaa myös nämä kolme osaa pistosahalla ja poista jäyste leikatuista reunoista käsihiomapalalla. Suorat levyt leikataan käsipyörösahan ja ohjainkiskon avulla. Vaihtoehtoisesti voit antaa leikata yksittäiset osat myös rautakaupassa.

      +

    • Vaihe 4

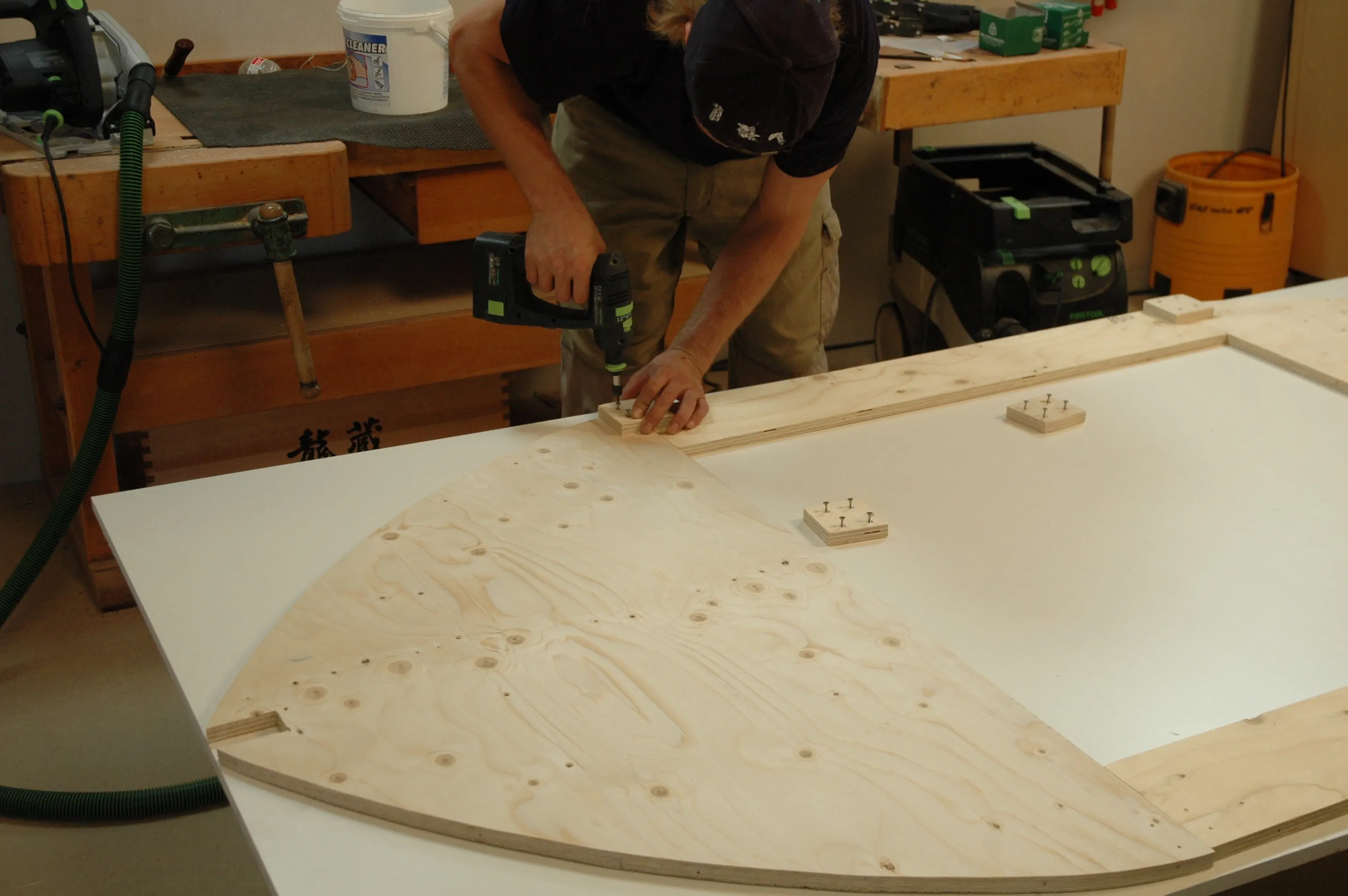

      Poraa reiät (D = 4,5) Spax-ruuveille (4 x 45) yhteen kahdesta toisiinsa liitettävästä levystä. Poraa kulloinkin 4 reikää kohdan 16 osiin ja käytä niitä liitoslaattoina ruuvatessasi kohdat 1 + 2 yhteen.

      +

    • Vaihe 5

      Tämän myötä saat yhtenäisen kansilevyn. Ruuvaa sitten hiekkalaatikon neljä sivua yhteen. Kaksi sivupohjalevyä (kohta 6) ruuvataan kiinni laatikkoon. Kohdista laatikko peitelevyn alapuolelle ja merkitse tarkka sijainti muutamalla viivalla.

      +

    • Vaihe 6

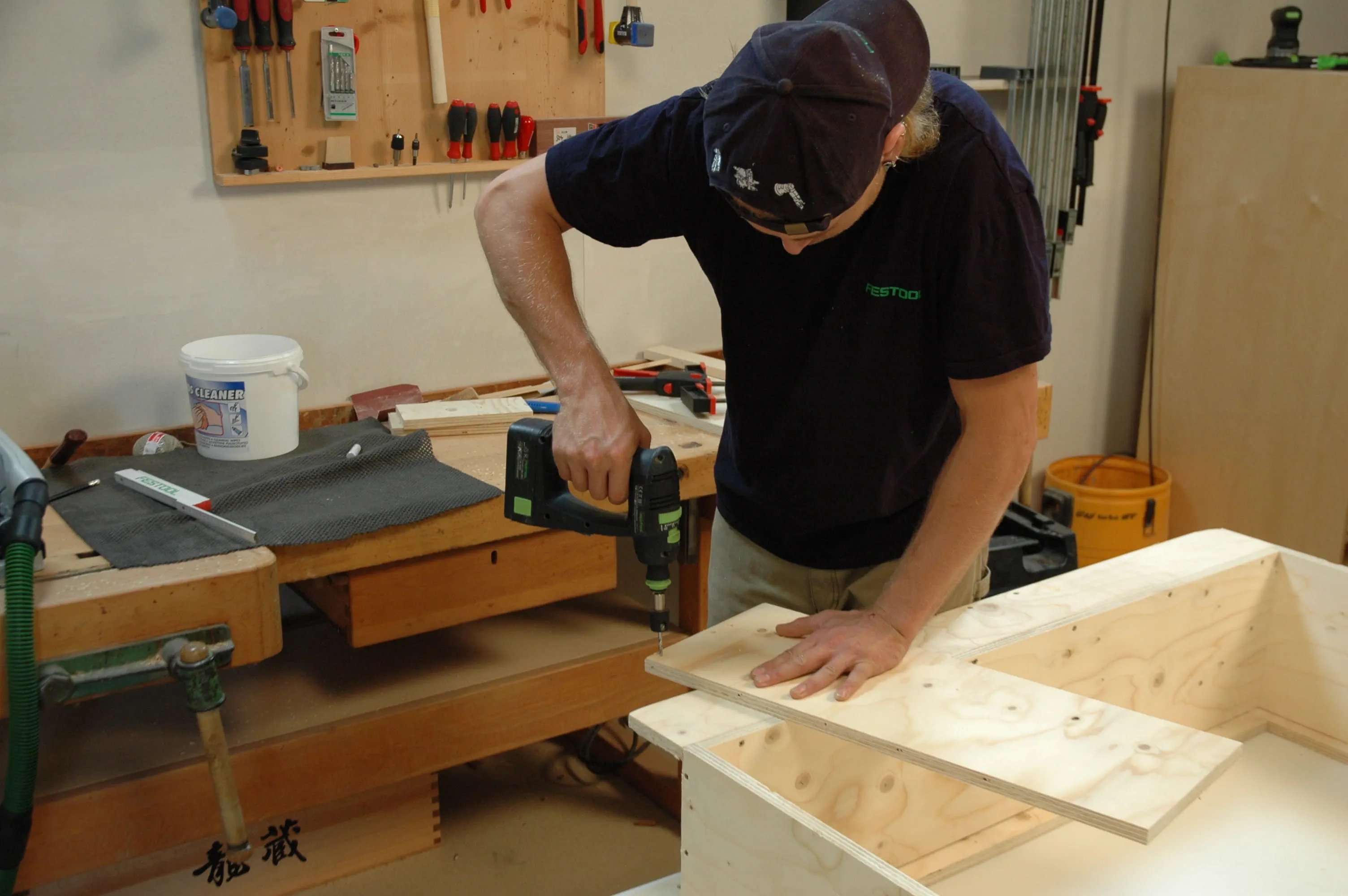

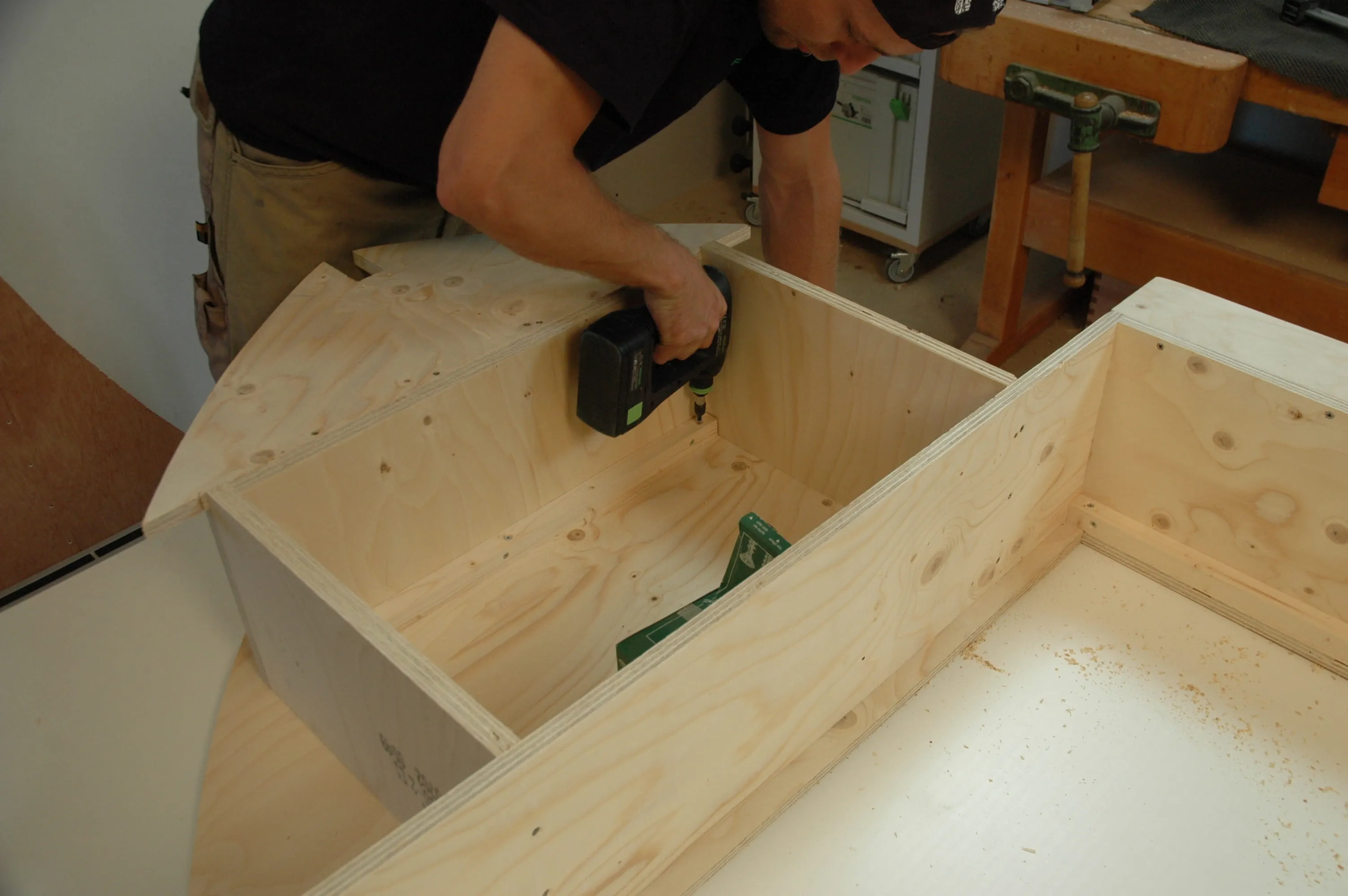

      Kiinnitä kaksi pitkittäistukea (kohta 5) ja jäykiste puristimilla hiekkalaatikkoon ja ruuvaa kaikki yhteen.

      +

    • Vaihe 7

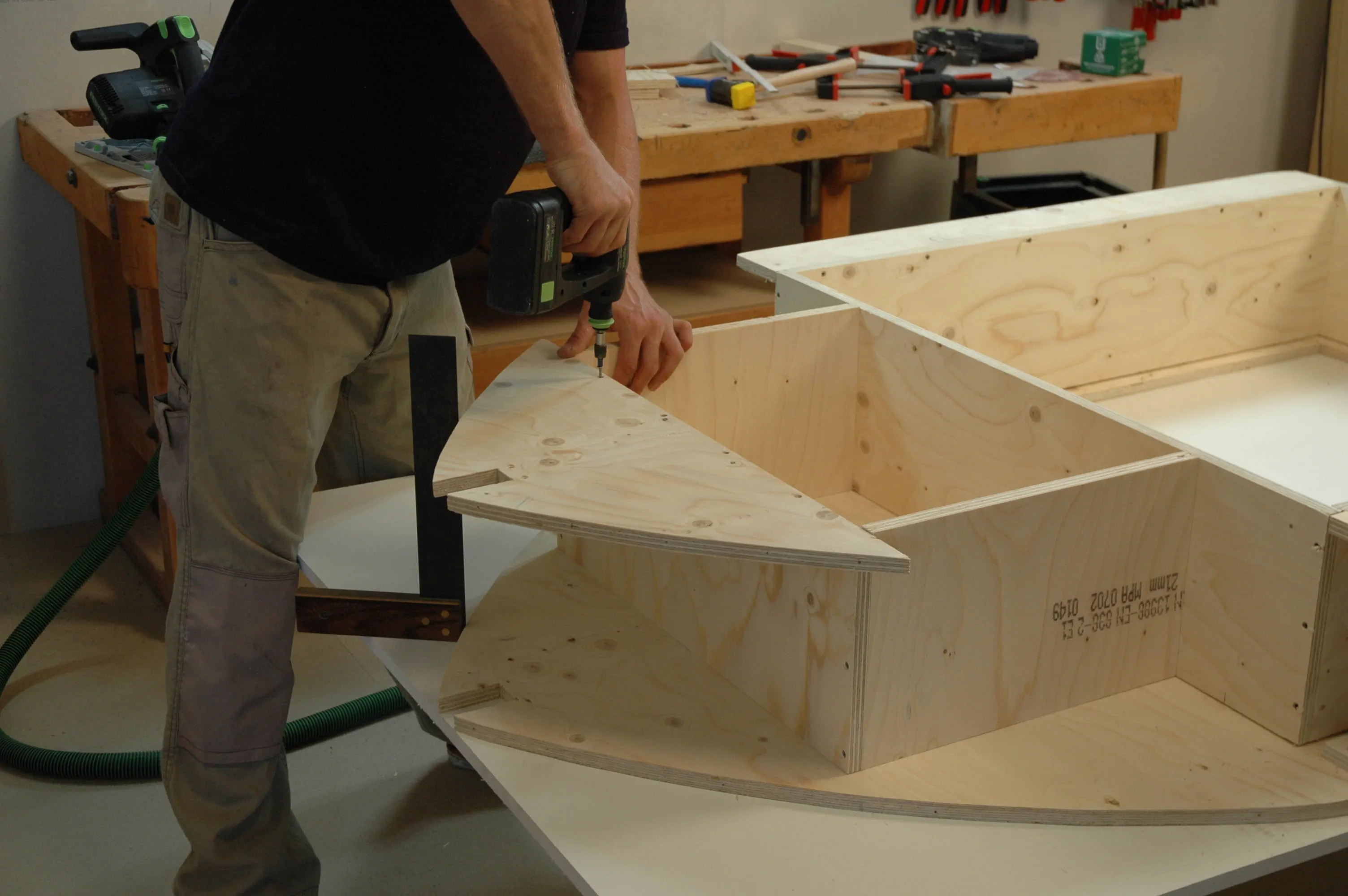

      Etu- ja takapohjalevyt (kohta 8) kohdistetaan yhdensuuntaisesti kannen kanssa ja ruuvataan kiinni. Kansi ja alusrakenne liitetään toisiinsa alhaalta neliölistoilla.

      +

    • Vaihe 8

      Leikkaa nämä listat materiaaliluettelon mittojen mukaan. Ne ruuvataan pituussuunnassa hiekkalaatikkoon ja poikittaissuunnassa etu- ja takajäykisteeseen.

      +

    • Vaihe 9

      Kohdista pään ja pyrstön kaksi kiinnityslevyä (kohta 10) kannen ja pohjalevyn väliin ja ruuvaa molemmat kiinni.

      +

    • Vaihe 10

      Lohikäärmeen pään suurentamiseksi loput levystä liimataan kuonoksi. Piirrä lyijykynällä pään ja pyrstön muoto. Sahaa sitten muodot pistosahalla. Käytä kaarisahanterää ja saha hitaasti.

      +

    • Vaihe 11

      Tämän ansiosta säästyt suurita jälkitöiltä. Pään ja pyrstön reunat pyöristetään käsihiomapalalla tai reunajyrsimellä. Voit asentaa lohikäärmeen suuhun tappeja tai oksia hampaiksi. Jos sinulla on kaiverrusveitsi, voit veistää suomumaisia ​​syvennyksiä päähän ja pyrstöön.

      +

    • Vaihe 12

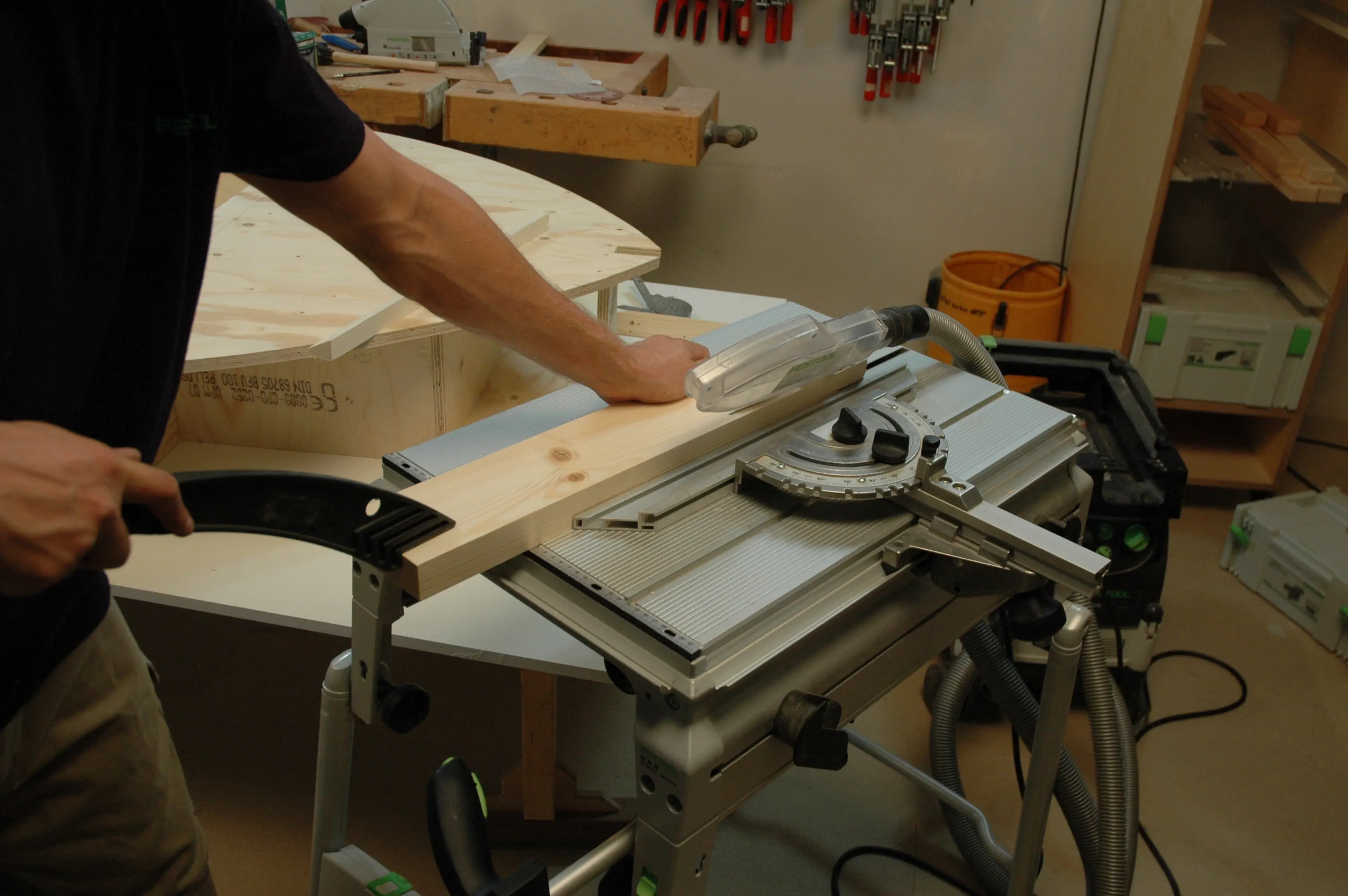

      Neljä kiinnityslistaa (kohta 11) viistosahataan (30 asteen kulmalla) pöytäsahalla. Leikkaa nämä listat ilmoitettuihin mittoihin.

      +

    • Vaihe 13

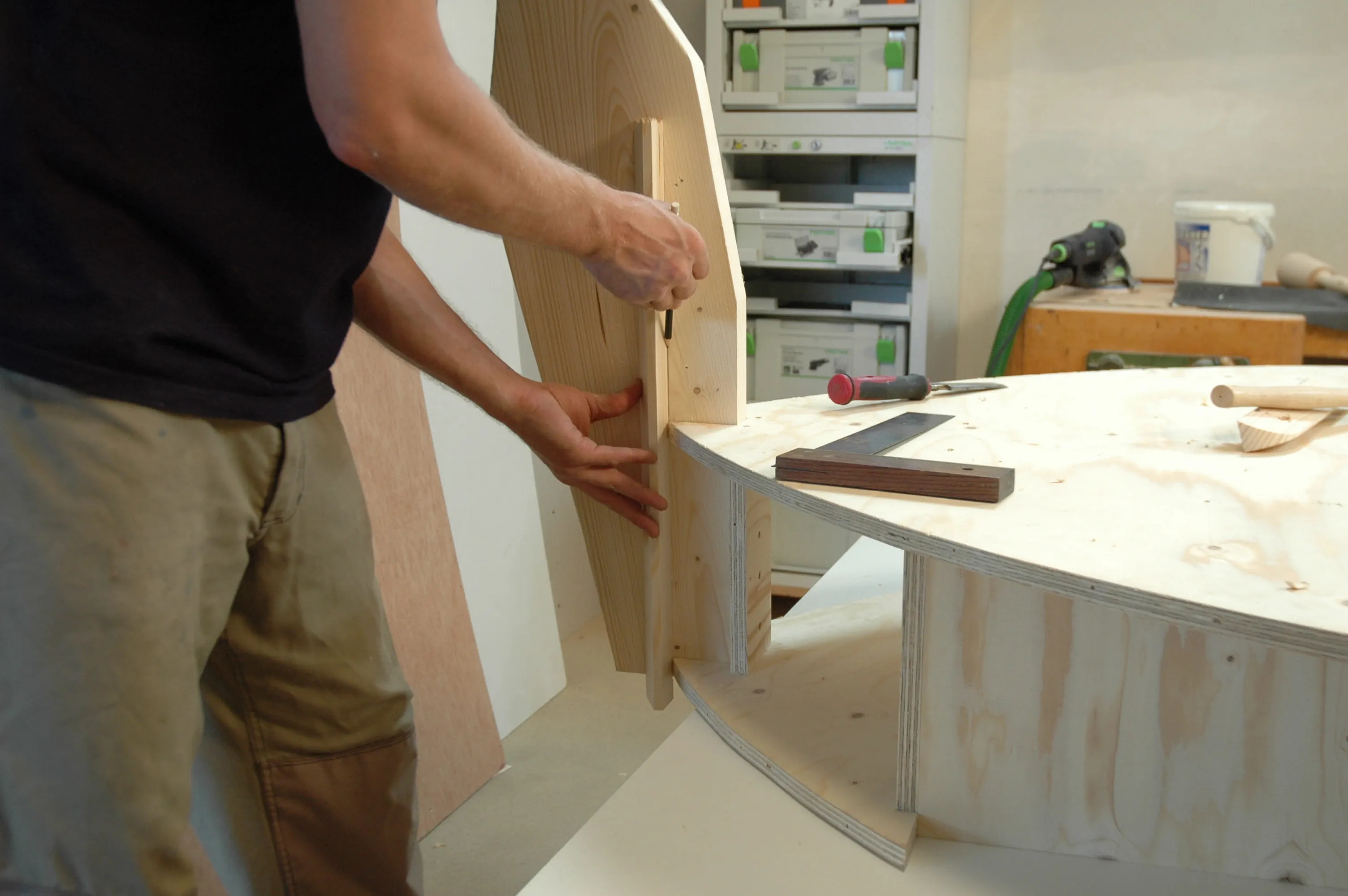

      Ruuvaa pää ja pyrstö laivan runkoon. Merkitse pystysuoraan reuna, johon kiinnityslistat ruuvataan. Ruuvaa neljä listaa kiinni. Merkitse sivun kansilevyyn keskiviiva kylkilaudoituksen yhtymäkohtaan. Mittaa jokaisen laudoituslevyn pituus tästä keskiviivasta päähän ja pyrstöön.

      +

    • Vaihe 14

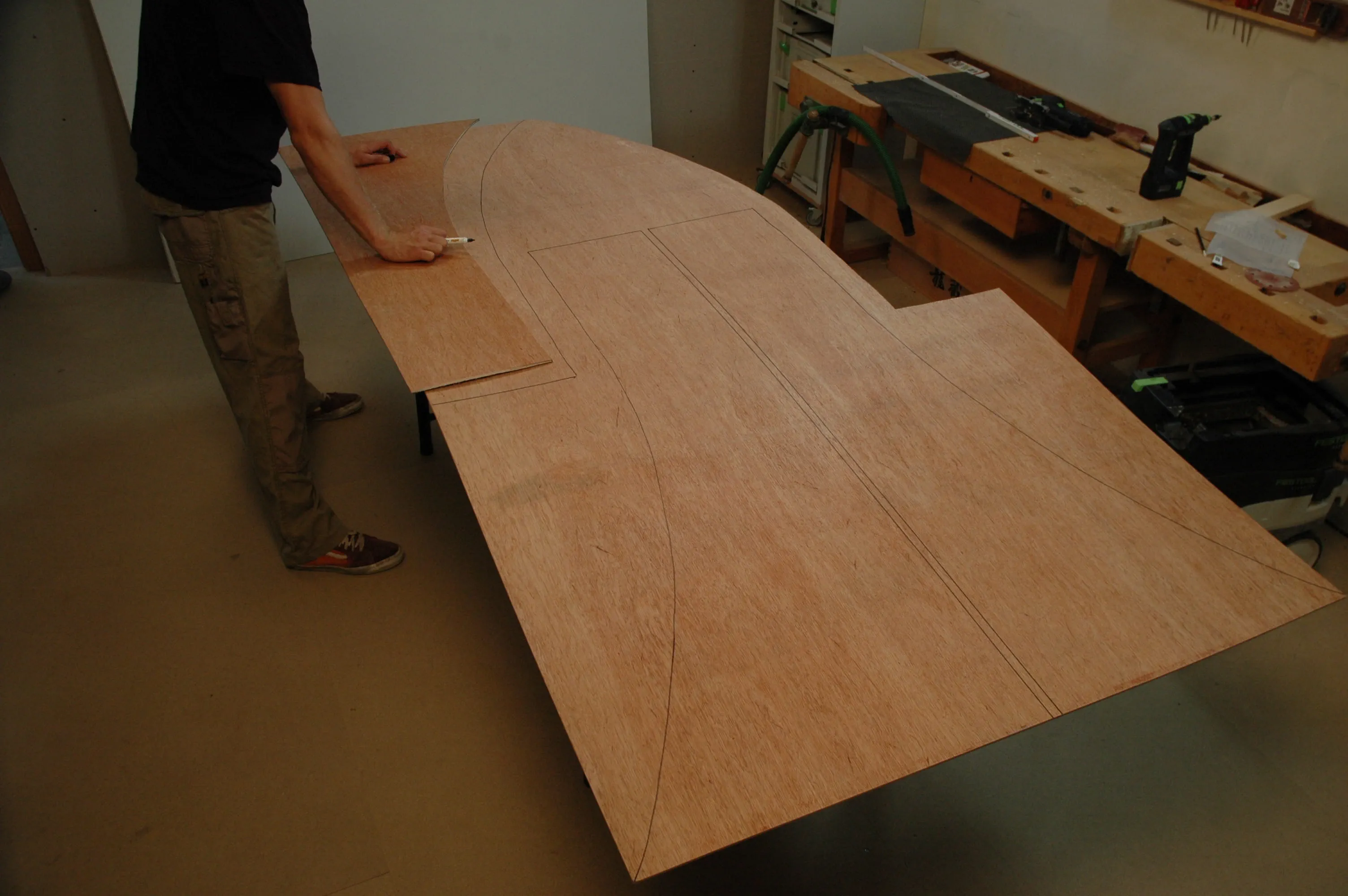

      Siirrä mitat 6 mm:n vanerilevylle. Pituutta varten sinun on lisättävä 10 mm:n vara. Kaari piirretään vapaakätisesti lyijykynällä. Leikkaa ensimmäinen laudoituspala ja käytä tätä sapluunana kolmen muun palan merkinnässä. Poista jäyste kaikista reunoista käsihiomapalalla. Päätä ja pyrstöä koskettava reuna höylätään 30 asteen kulmaan käsihöylällä.

      +

    • Vaihe 15

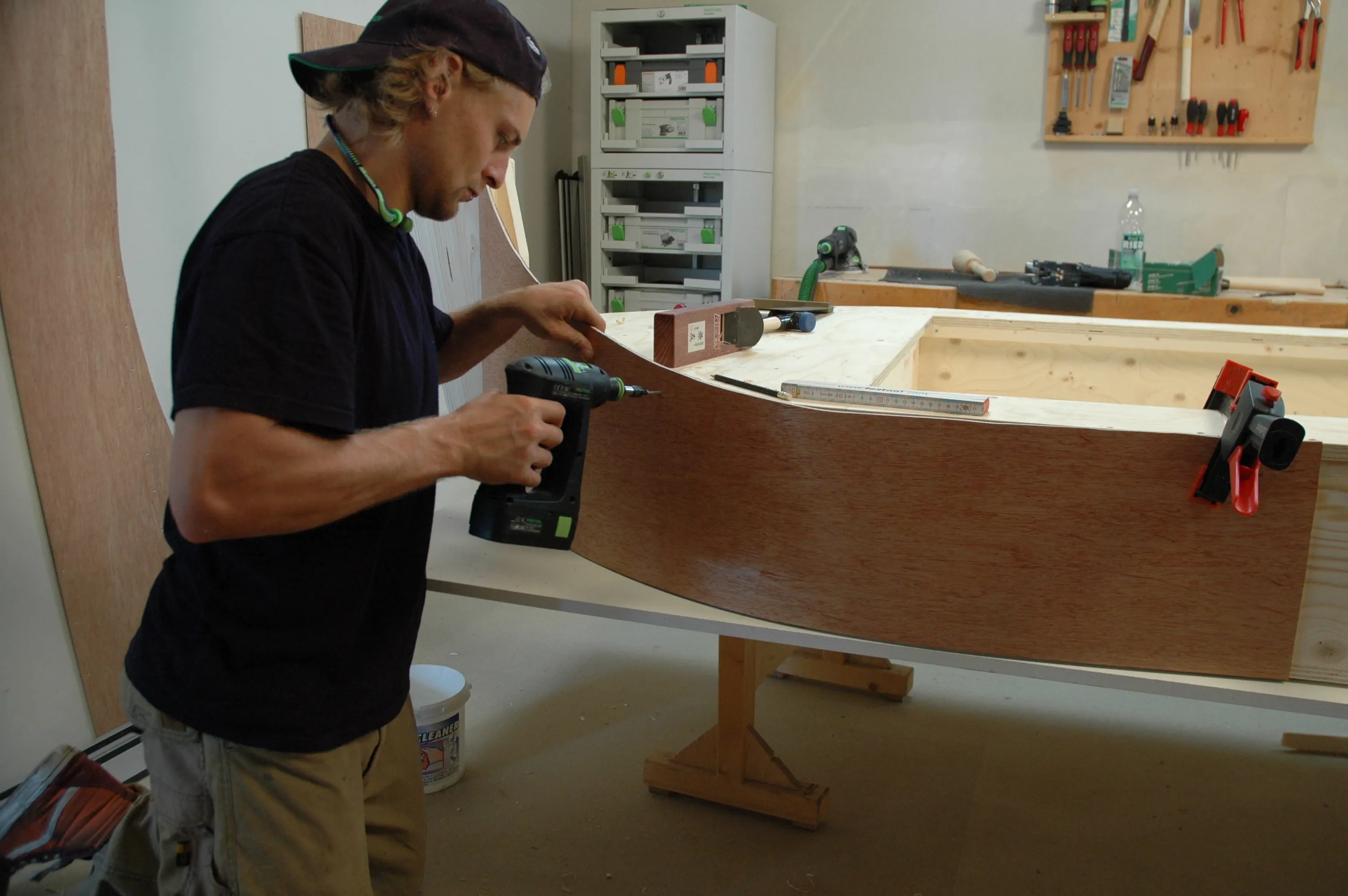

      Pidä ensimmäistä vanerilevyä laivaa vasten ja merkitse ruuvien paikat. Ruuvaa kaksi ensimmäistä levyä kiinni. Kun ruuvaat kaksi muuta levyä kiinni, huomaat, että keskellä on limitys. Merkitse tämä ylitys kiinnitettyyn levyyn ja löysää sitä niin paljon, kunnes se on jonkin verran laivan ulkopuolella. Poista sitten tämä ylimääräinen pituus käsisahalla tai käsihöylällä.

      +

    • Vaihe 16

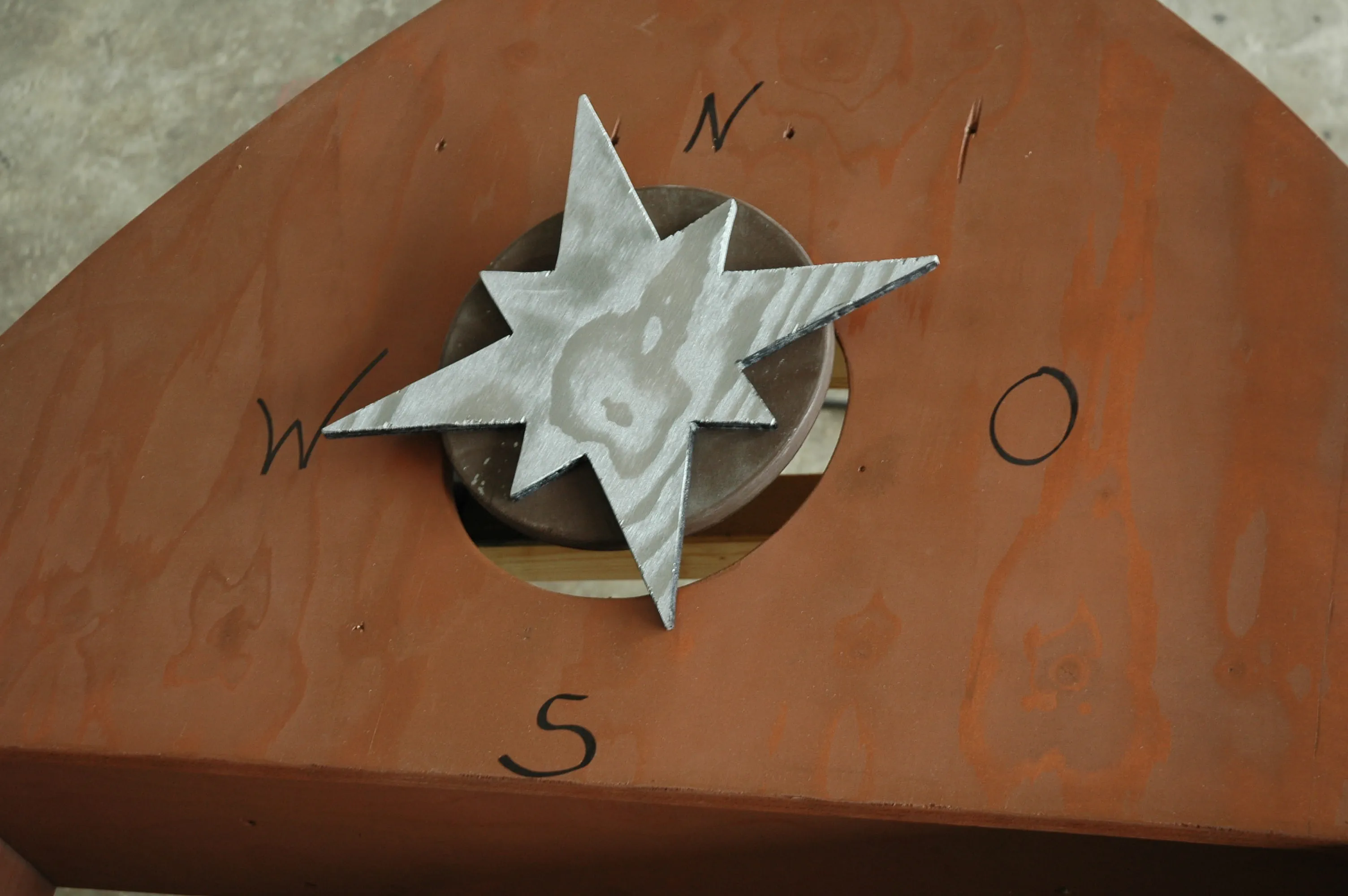

      Kilvet leikataan pistosahalla. Voit leikata kanteen luukkuja pistosahalla ja käyttää alla olevia kahta onkaloa säilytystilana.

      +

    • Vaihe 17

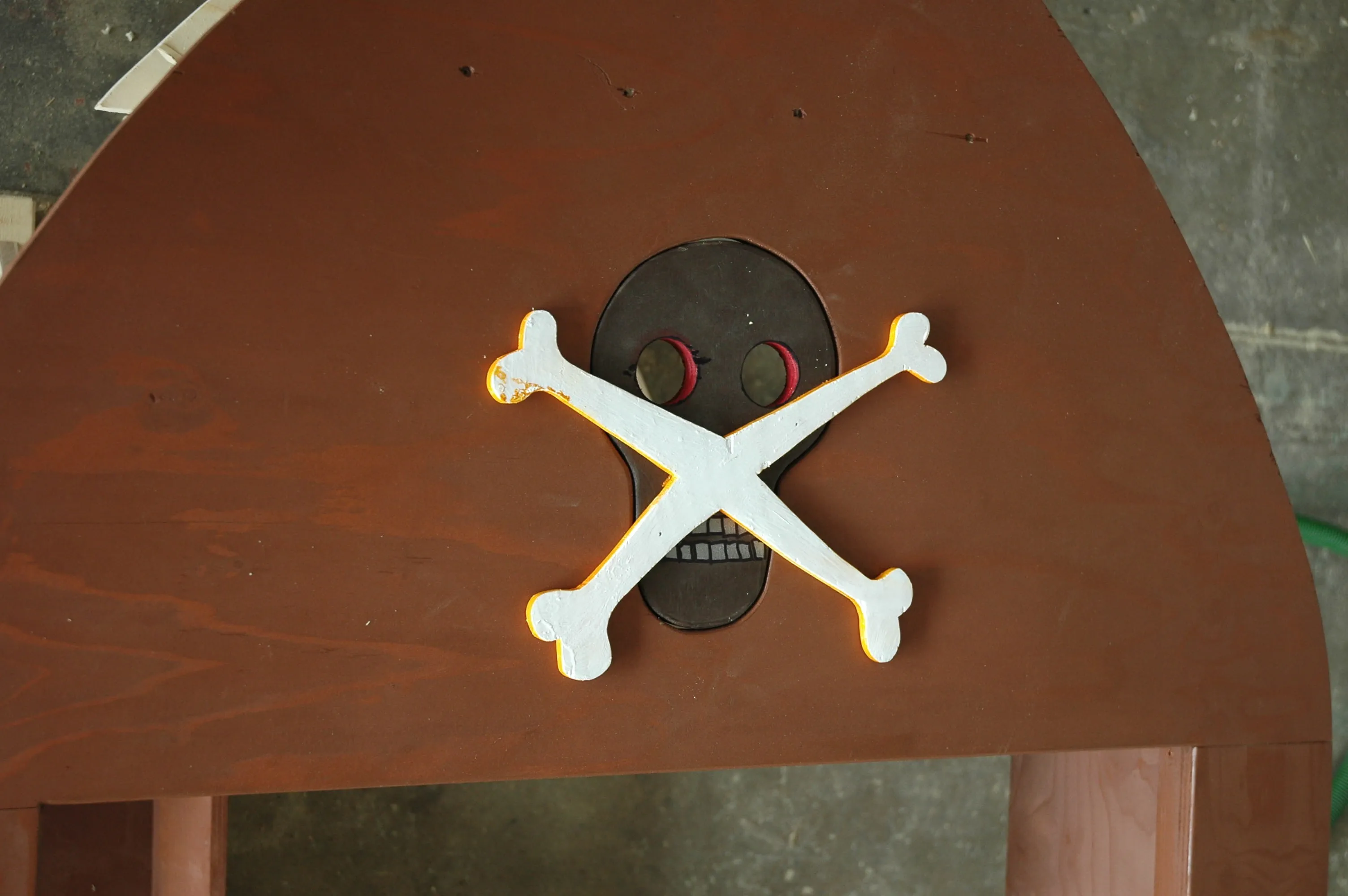

      Kansiluukun voi suunnitella täysin vapaasti. Hio kaikki maalattavat osat karkeudella P 180.
      Maalauksen yhteydessä on suositeltavaa irrottaa neljä laudoituslevyä ja maalata ne erikseen.

      +

    • Vaihe 18

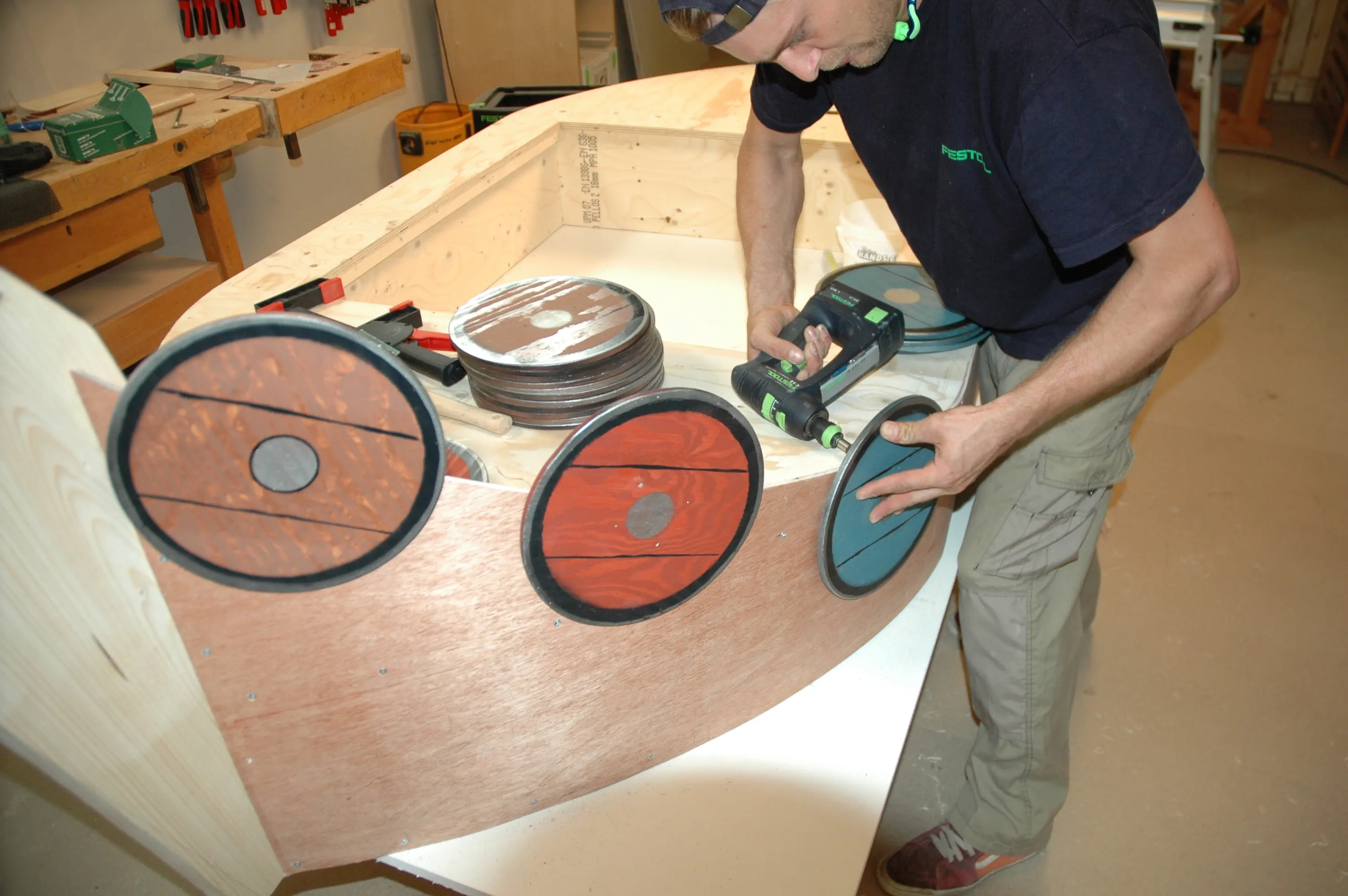

      Maalaa ensin pohjamaalilla erilliset osat ja viimeistele sitten ulkonäkö suihkumaalilla ja siveltimellä tehtävillä kuvioilla. Kun kaikki on maalattu, kilvet ruuvataan kiinni laivaan.

      +

    Pinnoitusvinkki

    Pohjamaalina käytimme luonnonöljypohjaista ns. maalaistalomaalia. Tämä maali peittää erittäin hyvin ja pinta on huokoinen kovettumisen jälkeen. Tämän ansiosta pinta mahdollistaa edelleen tietyn asteisen kosteudenvaihdon puun ja ympäristön välillä ja mukautuu myös puun turpoamiseen ja kutistumiseen. Tämä estää pinnan halkeilua ja maalin hilseilyä. Pohjamaalin kuivumisen jälkeen ääriviivat ja yksityiskohdat korostetaan vähitellen suihkemaalilla ja siveltimellä. Ennen suihkemaalilla maalaamista tehdään pahvisapluunoita, joiden avulla pintaan voi tehdä tarkkoja kuvioita. Laivan jokaisen yksityiskohdan maalaaminen vaatii jonkin verran työtä, mutta komea tulos ja lasten riemu korvaavat vaivannäön moninkertaisesti.
