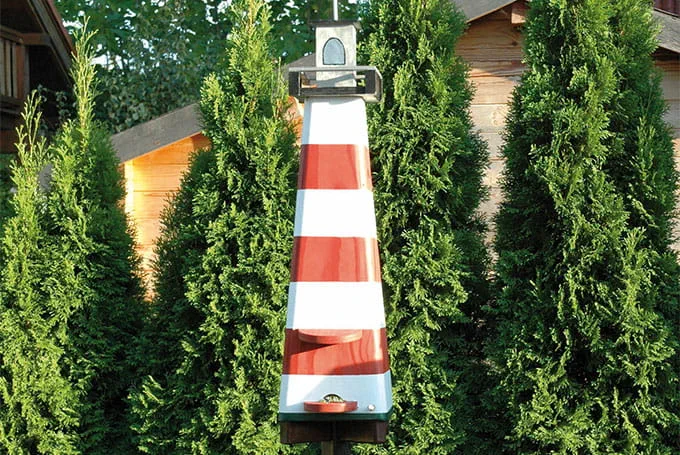

Lintulauta

Viehättävä lintujen ruokintapaikka kylmille talvipäiville
Lintulauta
Monille on itsestäänselvyys auttaa puutarhan visertäviä asukkaita kestämään kylmän vuodenajan yli. Etenkin talvella on ilo seurata pihapiirin lintujen elämää. Lintulautamme mallia on helppo muunnella. Kun haluat sen muistuttavan vaikkapa tornia, maalaistaloa tai tallia – kaikki on mahdollista. Tärkeä yksityskohta on kuitenkin sisärakenne eli vesiputkista tehty syöttökouru. Tämän kourun ansiosta kaukalossa on vain sen verran jyviä kuin linnut syövät, eikä jyvien pilaantuminen ulosteiden takia ole enää mahdollista. Ikkunat, ovet, lepotangot, katot ja kaikki muut rakenneosat voit suunnitella yksilöllisesti oman makusi mukaan. Meidän tekemämme lintulauta muistuttaa majakkaa. Perusmateriaalina ovat vedenkestävät vanerilevyt, joiden paksuus on 15 ja 6 mm. Käytämme kaikissa ruuviliitoksissa ruostumattomasta teräksestä valmistettuja ruuveja. Syöttökouru koostuu normaaleista vesiputkista, joita voi ostaa rautakaupasta.

    Tarvittavat materiaalit


    Puumateriaali:
    • Kohta 1*: 2 x: seinä pituus: 592; leveys: 207; paksuus: 15; vaneri
    • Kohta 2: 2 x: seinä 592 x 177 x 15 vaneri
    • Kohta 3: 1 x: suuri pohjalevy 208 x 208 x 15 vaneri
    • Kohta 4: 1 x: pieni pohjalevy 177 x 177 x 15 vaneri
    • Kohta 5: 1 x: puoliympyrän muotoinen ruokintakaukalo D=100 vaneri
    • Kohta 6: 1 x: katos D=120 vaneri
    • Kohta 7: 2 x: sivun putkipidike 120 x 100 x 15 vaneri
    • Kohta 8: 2 x: sivun putkipidike 90 x 50 x 15
    • Kohta 9: 1 x: putkituki 80 x 38 x 15 vaneri
    • Kohta 10: 1 x: tasanne 150 x 150 x 15 vaneri
    • Kohta 11: 1 x: Tornin kärjen kiinnitin 58 x 58 x 15 vaneri
    • Kohta 12: 2 x: Tornin kärjen seinämä 120 x 70 x 6 vaneri
    • Kohta 13: 2 x: Tornin kärjen seinämä 120 x 58 x 6 vaneri
    • Kohta 14: 1 x: Tornin kärjen katto 90 x 90 x 6 vaneri
    Ruuvit
    • Kohta 15: 17 x: SPAX pituus: 35; paksuus: 3,5
    • Kohta 16: 4 x: SPAX pituus: 25; paksuus: 3,5
    • Kohta 17: 2 x: SPAX pituus: 16; paksuus: 3,5
    Muut materiaalit
    • Kohta 18: 1 x: supistuskappale 75 x 50 muovi
    • Kohta 19: 1 x: putki 250 x 50 muovi
    • Kohta 20: 1 x: putki 150 x 50 muovi
    • Kohta 21: 1 x: kaari 30° leveys: 50 muovi

    Kaikki tiedot mm
    * Piirustuksen kohta

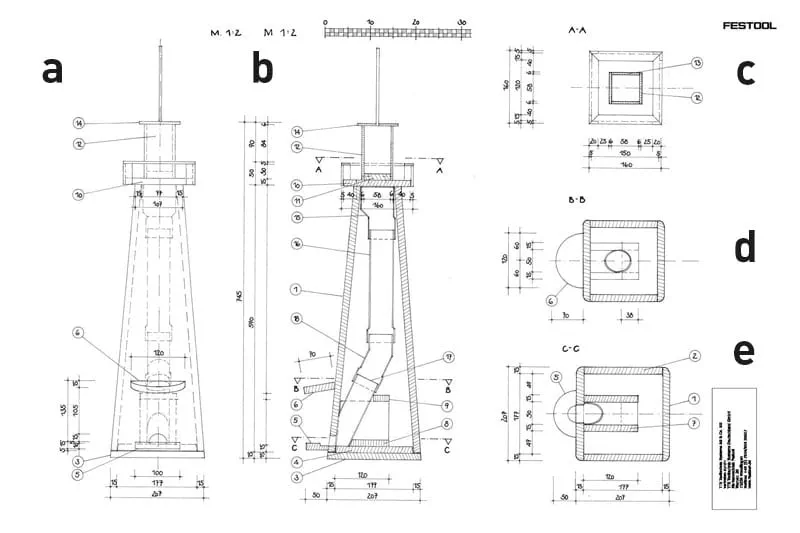

    Rakennuspiirustus


    1. Leikkauskuva edestä
    2. Leikkauskuva sivulta
    3. Pohjapiirros A-A
    4. Pohjapiirros B-B
    5. Pohjapiirros C-C

    Paina painiketta, jotta saat piirustuksen todellisessa mittakaavassa

    Tiedoston lataukseen
    Koneet
    Lisävarusteet ja tarvikkeet

    Menettelyohjeet

    Lintulaudan vaihekohtaiset rakennusohjeet

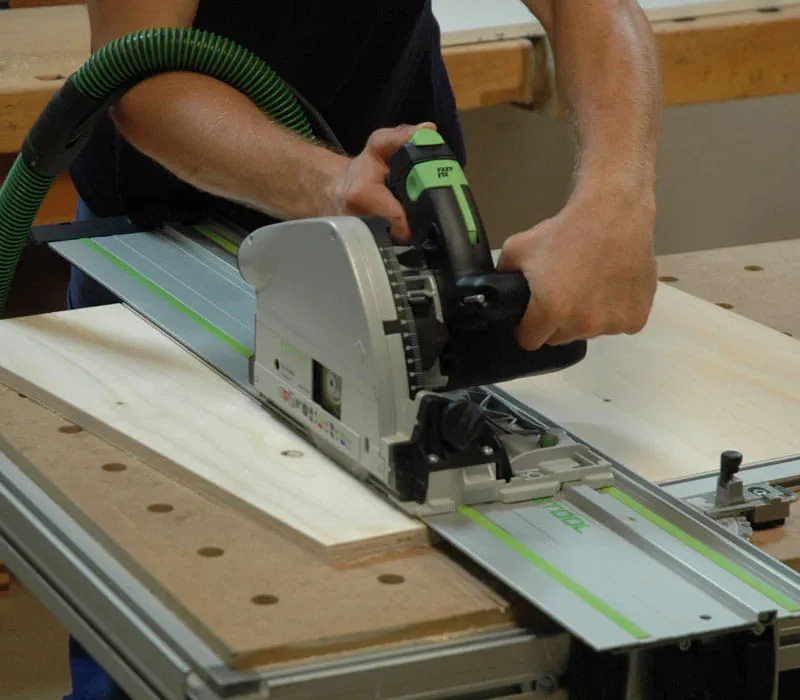

    • Vaihe 1

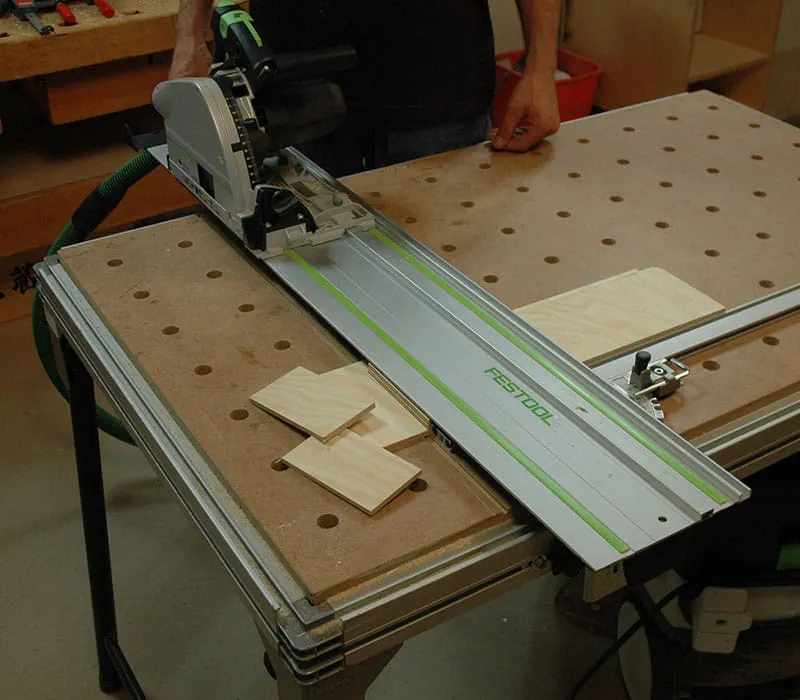

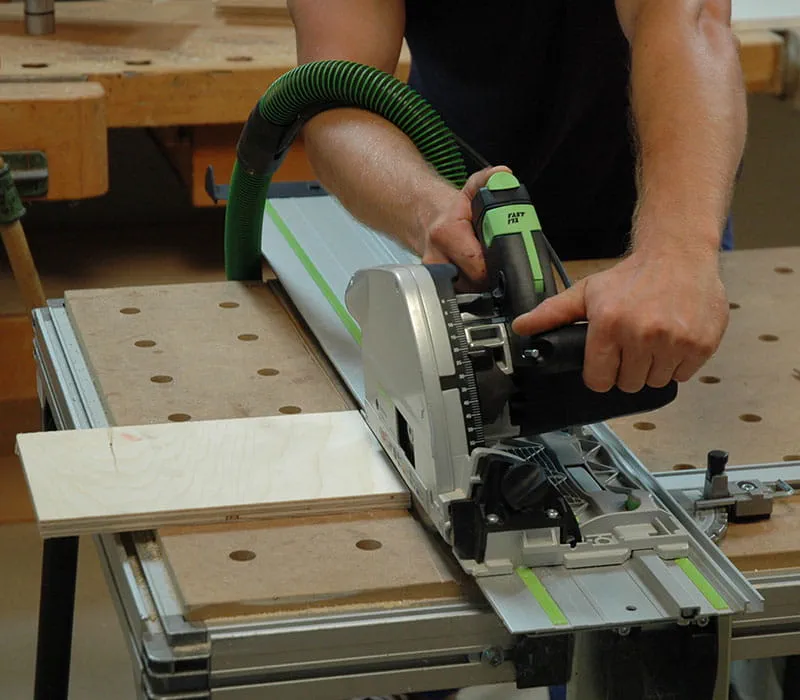

      Leikkaa vanerilevyt materiaaliluettelossa annettuihin mittoihin käyttämällä pöytäsahaa tai ohjainkiskolla varustettua käsipyörösahaa. Kuvassa näkyvällä monitoimipöydällä leikattaessa voit kallistaa ohjainkiskoa 5°:n verran ja siten leikata talon seinät helposti ja tarkasti sopivan kokoisiksi.

      +

    • Vaihe 2

      Kun leikkaat 6 mm:n vahvuisia levyjä, pöydälle on asetettava hukkalevy, koska vähimmäispaksuus ohjainkiskon kanssa on 15 mm.

      +

    • Vaihe 3

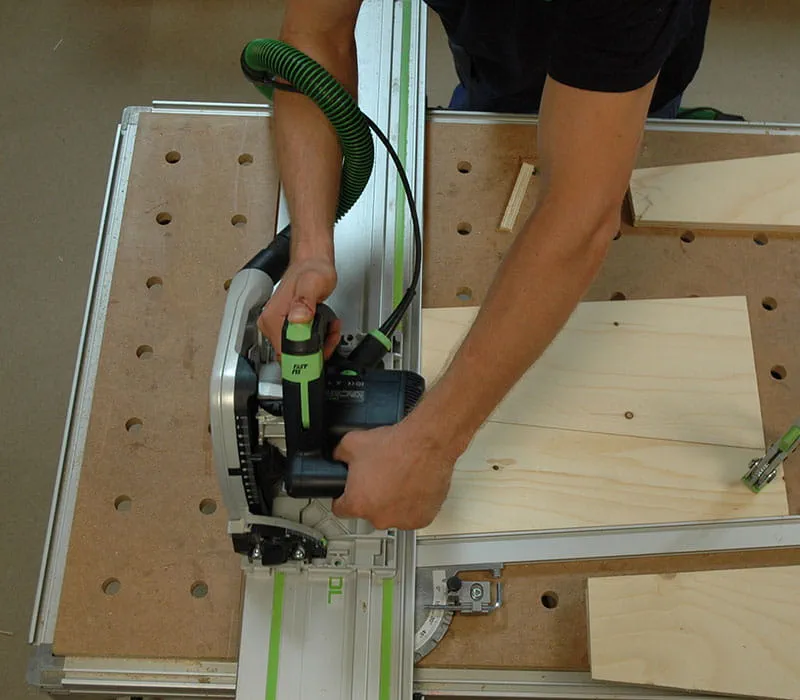

      Seinien ylä- ja alareunaa leikattaessa (kohdat 1 + 2) sahanterää kallistetaan 5°. Toista seinäkappaletta kannattaa käyttää ohjaimena.

      +

    • Vaihe 4

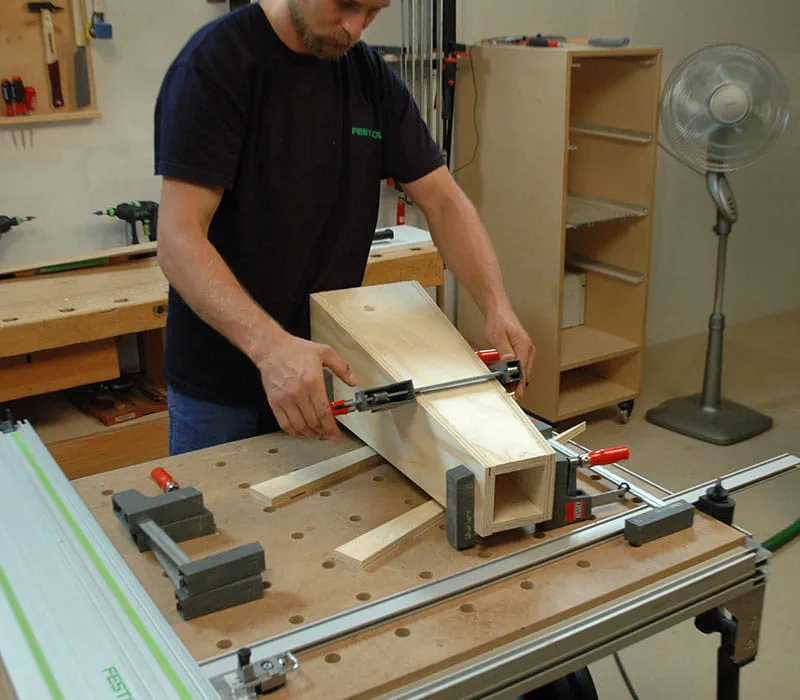

      Liimaa neljä seinää toisiinsa kiinni. Liimaamiseen käytetään joko vedenkestävää puuliimaa tai polyuretaaniliimaa. Lisäksi liimasaumat voi kiinnittää myös Spax-ruuveilla 3,5 x 35 tai nauloilla. Tornin kärjen seinät (kohdat 12 + 13) liimataan yhteen samalla tavalla.

      +

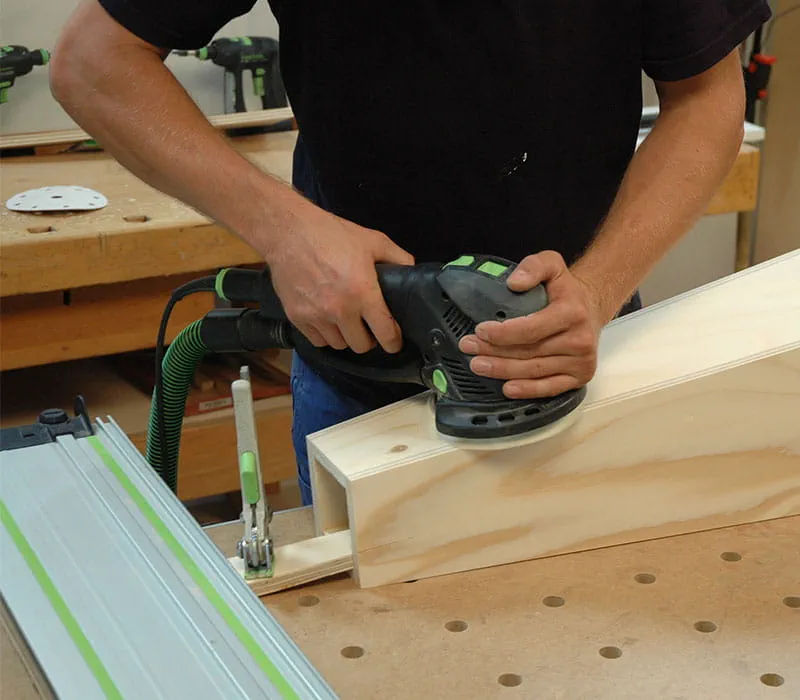

    • Vaihe 5

      Kun liima on kuivunut, tornin sivut hiotaan tasaiseksi karkealla hiekkapaperilla (karkeus P 80). Leikkaa tornin pohjalevyt (kohdat 3 + 4). Pienempi pohjalevy leikataan niin, että se sopii tiukasti seinien väliin.

      +

    • Vaihe 6

      Suurempi levy kiinnitetään tornin ulkoreunojen tasalle. Pohjalevyjen kaikki reunat on viistetty 5°:n verran.

      +

    • Vaihe 7

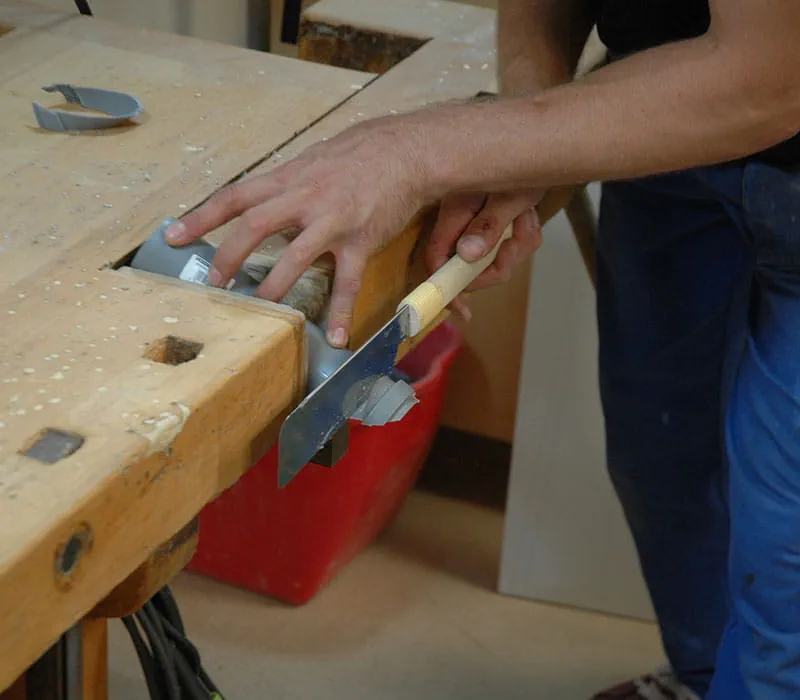

      Pidä vesiputkea tornissa ja merkitse alapäähän (kohta 17) kaltevuus, jonka mukaan putki pitää katkaista. Leikkaukset voi tehdä käsisahalla tai kulmahiomakoneella. Tasoitukset tehdään sitten kiinteäasenteisella nauhahiomakoneella tai viilalla.

      +

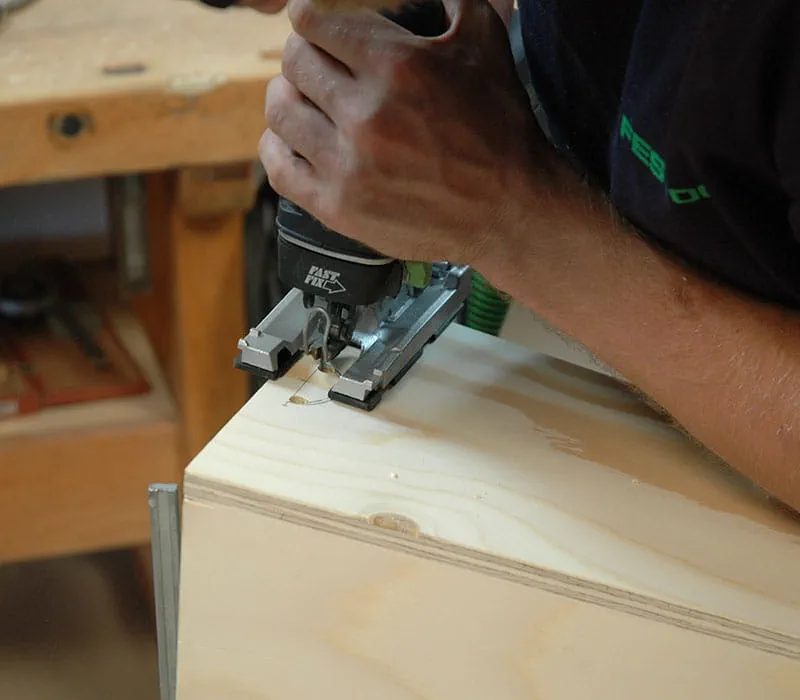

    • Vaihe 8

      Merkitse ruokintareiän paikka torniin. Poraa alanurkkiin 8 mm:n reikä ja leikkaa kaarilinja kaarisahanterällä varustetulla pistosahalla. Ruuvaa putken pidikkeen yksittäiset osat yhteen.

      +

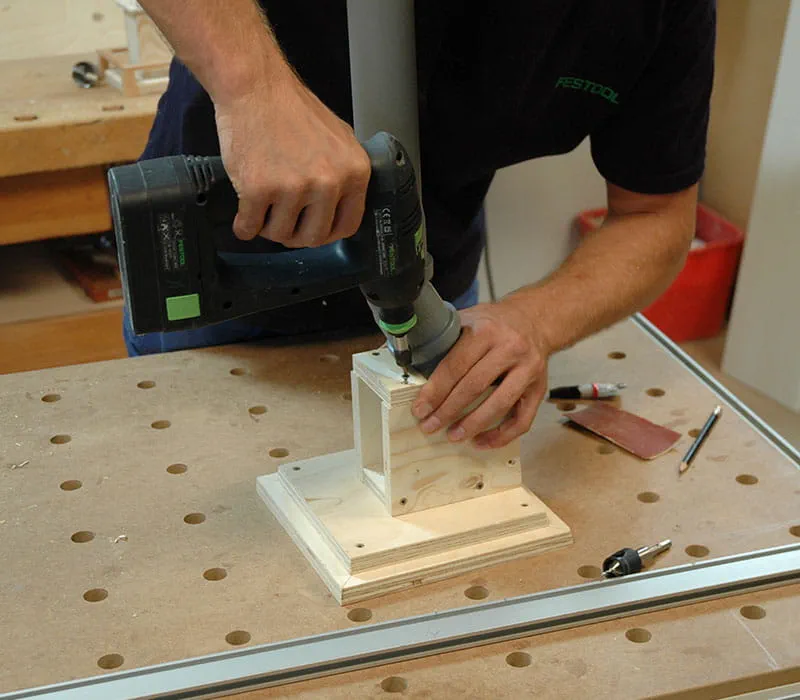

    • Vaihe 9

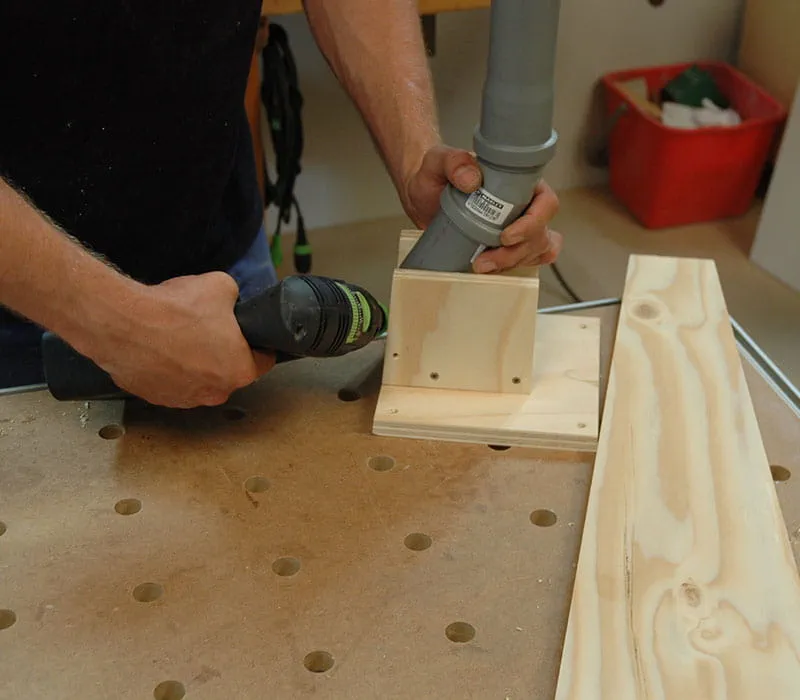

      Poraa sitä varten kummallekin sivulle (kohta 7) 3,5 mm:n reikä. Yksittäiset osat (kohdat 7 + 8) ruuvataan sitten yhteen Spax-ruuveilla 3,5 x 35. Ruuvaa pidike kiinni pieneen pohjalevyyn. Putki ruuvataan sivulta pidikkeesen kahdella Spax-ruuvilla 3,5 x 16.

      +

    • Vaihe 10

      Piirrä kaksi diagonaalia suureen pohjalevyyn ja aseta pienen pohjalevyn kulmat tarkasti viivojen kohdalle. Ruuvaa molemmat pohjalevyt yhteen. Nyt voit asettaa tornin levyn päälle ja tarkistaa ruokintareiän tarkan sopivuuden. Tarvittaessa työstä reikää uudelleen raspilla tai pistosahalla.

      +

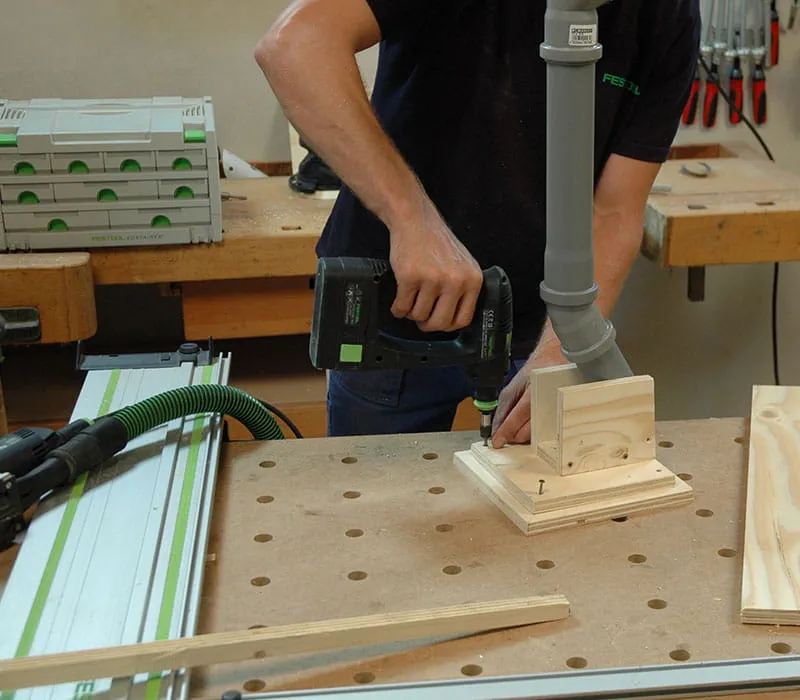

    • Vaihe 11

      Lisätuki (kohta 9) asennetaan putken takana olevaan pidikkeeseen. Ruokintareiän eteen asennetaan vielä puoliympyrän muotoinen pala lintujen laskeutumispaikaksi ja kaukaloksi. Ruokintareiän yläpuolelle asennetaan katos suojaamaan sateelta. Leikkaa laudasta kohtien 5 + 6 palat, toisesta reunasta 5°:n verran viistosti. Tämä reuna on kiinnitysreuna torniin.

      +

    • Vaihe 12

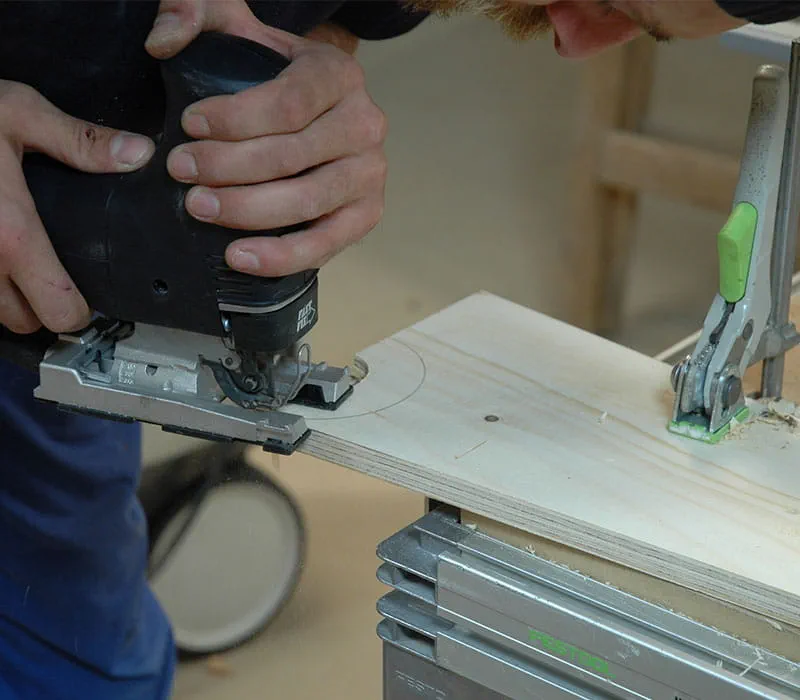

       Kaukaloon porataan 5 mm:n syvennys sylinteriporanterällä (D=35 mm). Poran ohjaimena toimii lauta, jossa on 35 mm:n reikä. Piirrä nyt kummankin osan ääriviivat ja leikkaa ne pistosahalla. Molemmat osat ruuvataan sisäkautta torniin kiinni.

      +

    • Vaihe 13

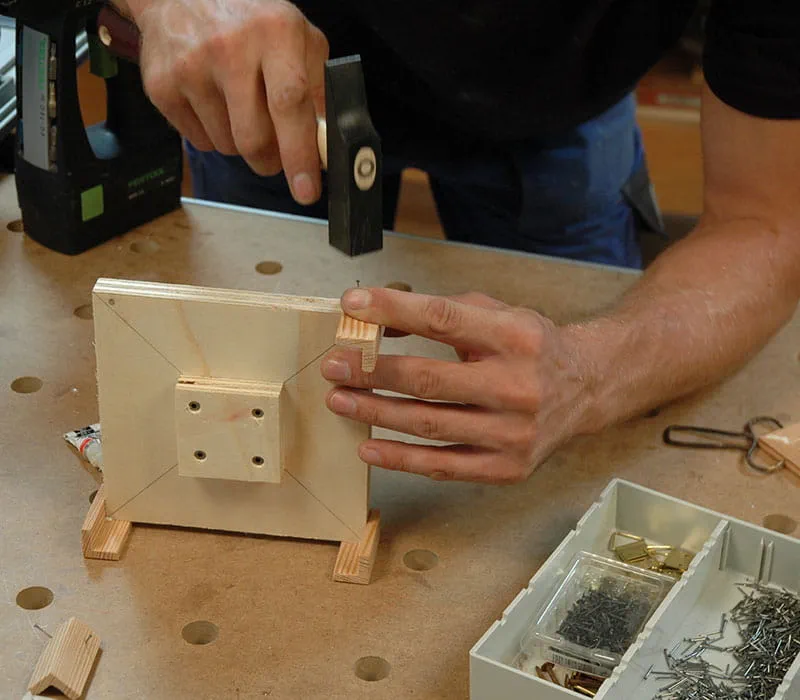

      Tornin kärjen voi suunnitella täysin vapaasti. Ruuvaa tasanteeseen puupalikka, johon voit liimata tornin kärjen. Kulmien kulmalistat kiinnitetään liimalla ja nauloilla. Kaide liimataan myöhemmin kiinni näihin listoihin.

      +

    • Vaihe 14

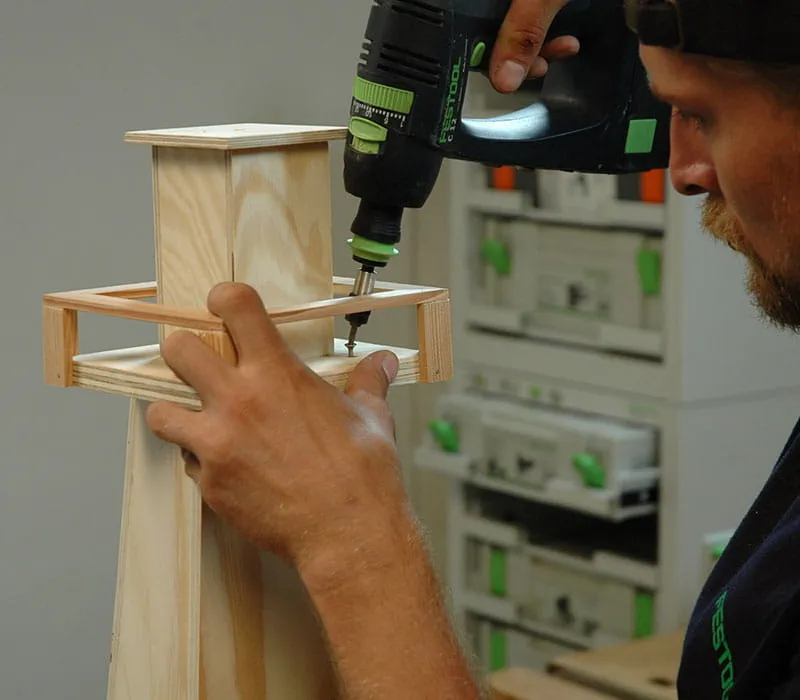

      Kun olet saanut tornin kärjen valmiiksi, kiinnitä se torniin ruuvilla, joka toimii kääntöpisteenä. Sisäpuolen syöttöputken täyttöä varten koko kärki yksinkertaisesti käännetään sivulle.

      +

    • Vaihe 15

      Tornin ulkokulmat voi pyöristää yläjyrsimellä tai käsihöylällä. Hio sitten kaikki tornin osat käsihiomapalalla ja epäkeskohiomakoneella.

      +

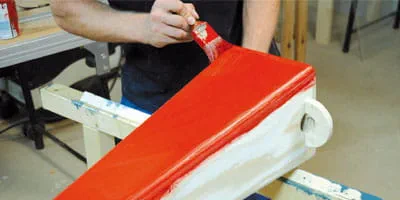

    Pinnoitusvinkki

    Tornin alaosa maalataan ensin pohjavärillä (punainen). Sitten peitetään teipillä ne alueet, jotka halutaan säilyttää punaisina. Avoimet kohdat maalataan valkoisiksi. Kun teipit vedetään irti, tulokseksi saadaan erittäin kaunis raidoitus. Kärki maalataan ensin kokonaan hopean väriseksi ja viimeistellään sen jälkeen lopulliseen ulkoasuunsa teippaamalla ja maalaamalla siveltimellä. Ääriviivat ja reunat korostetaan vedenkestävällä tussilla. Lopuksi pinta pinnoitetaan läpikuultavalla lasyyrillä.
