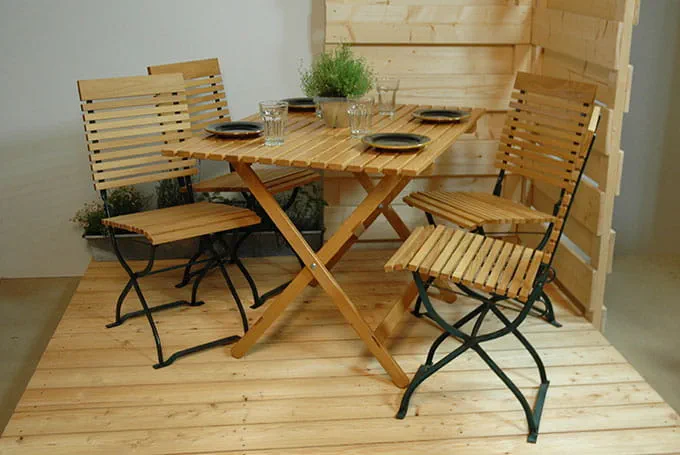

Taitettava puutarhapöytä

Materiaaleja koskevia ohjeita

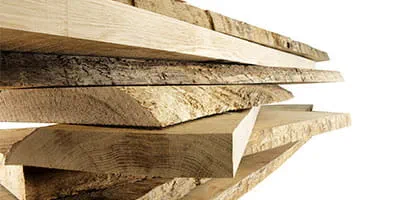

Puumateriaalien valinnan helpottamiseksi olemme lisänneet sivun alareunaan puuvinkin. Näytetyssä pöydässä käytettiiin valeakaasiaa. Liima on Ponalin valmistama ja sen nimi on "X-PERT Turbokleber". Kaikki Spax-ruuvit on valmistettu ruostumattomasta teräksestä. Kierrepultteina voi käyttää ruostumattomasta teräksestä tai messingistä valmistettuja pultteja.
Tarvittavat materiaalit

Kohta 1*: 15 x: pöytälevyn rima 1100 x 45 x 20 valeakaasia (puuvinkkimme)
Kohta 2: 2 x: poikittaisrima 800 x 45 x 20 valeakaasia
Kohta 3: 2 x: jalka (vinotuella) 930 x 45 x 20 valeakaasia
Kohta 4: 2 x: jalka 930 x 45 x 20 valeakaasia
Kohta 5: 2 x: lyhyt poikittaistuki 742 x 45 x 20 valeakaasia
Kohta 6: 1 x: lyhyt vinotuki 845 x 45 x 20 valeakaasia
Kohta 7: 2 x: pitkä poikittaistuki 784 x 45 x 20 valeakaasia
Kohta 8: 2 x: varmistuspala 70 x 20 x 15 valeakaasia
Ruuvit:
Kohta 9: 4 x: lukkopultti 50 mm M8 VA tai Me
Kohta 10: 8 x: aluslevyt M8 VA tai Me
Kohta 11: 4 x: jousirengas M8 VA tai Me
Kohta 12: 4 x: mutteri M9 VA tai Me
Kohta 13: 30 x: Spax-ruuvit pituus 60 mm paksuus 4 mm ruostumaton teräs
Kohta 14: 2 x: Spax-ruuvit pituus 30 mm paksuus 3,5 mm ruostumaton teräs
Muut tiedot/tarvikkeet:
Kohta 14: 1 x: tukiputki 764 D=20 alumiiniputki
Kaikki tiedot mm
* Piirustuksen kohta

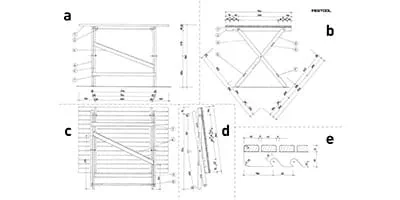

Rakennuspiirustus

- Yleiskuva Pöytä edestä katsottuna aukitaitettuna
- Yleiskuva Pöytä sivulta katsottuna aukitaitettuna
- Yleiskuva Pöytä edestä katsottuna kokoontaitettuna
- Yleiskuva Pöytä sivulta katsottuna kokoontaitettuna
- Pöytälevyn yksityiskohtainen kuva
Paina painiketta, jotta saat rakennuspiirustuksen todellisessa mittakaavassa
Menettelyohjeet
-
Vaihe 1

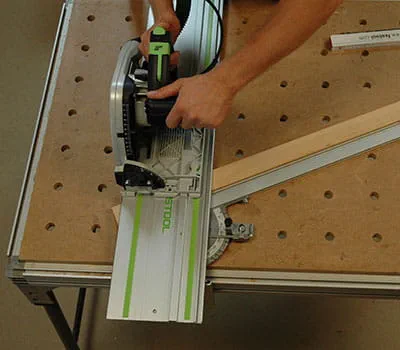

Leikkaa rimat materiaaliluettelon mittojen mukaan. Poikkisahauksessa tulee käyttää hienoa sahanterää (monihammas- tai viiluterää). Rungon jäykiste (kohta 6)
-
Vaihe 2
leikataan kummallakin puolella viistoksi (25 astetta). Jotta rimat voitaisiin kohdentaa helpommin, ne on merkitty materiaaliluettelon numeroilla. Poraa ensin 8 mm:n reiät taittomekanismia
-

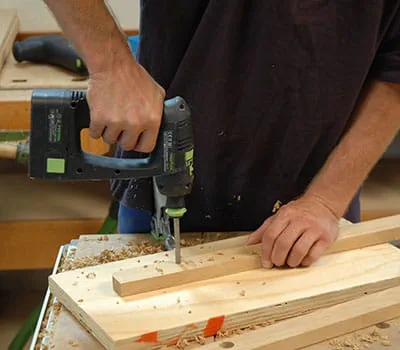

Vaihe 3
varten. Merkitse reikien tarkat paikat. Kun poraat reikiä, aseta työkappaleen alle hukkapuupala, jotta reiät eivät repeile.
-

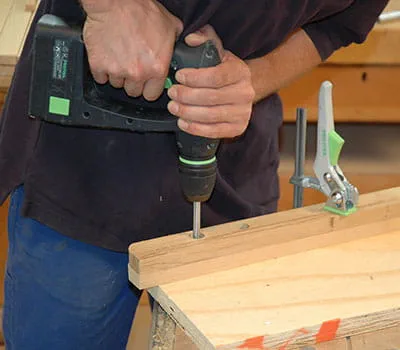

Vaihe 4

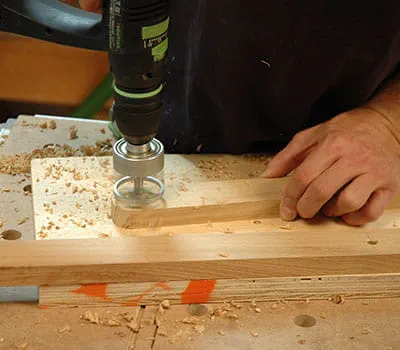

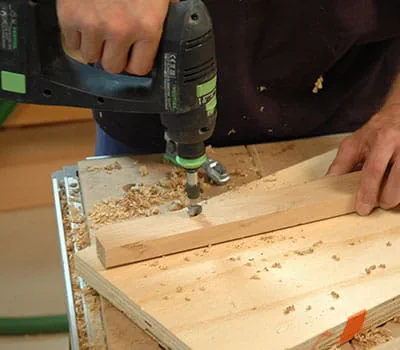

8 mm:n reiät avennetaan molemmilta puolilta upotusporanterällä. Merkitse sitten 20 mm:n reikien keskikohdat. Kun poraat kaksi reikää korkeudensäätimen lukituspisteille, estä repeytymät joko poraamalla puoliväliin molemmilta puolilta tai kiinnittämällä rima hukkapuupalan päälle
-
Vaihe 5
Liimaa neljä seinää toisiinsa kiinni. Liimaamiseen käytetään joko vedenkestävää puuliimaa tai polyuretaaniliimaa. Lisäksi liimasaumat voi kiinnittää myös Spax-ruuveilla 3,5 x 35 tai nauloilla. Tornin kärjen seinät (kohdat 12 + 13) liimataan yhteen samalla tavalla.
-

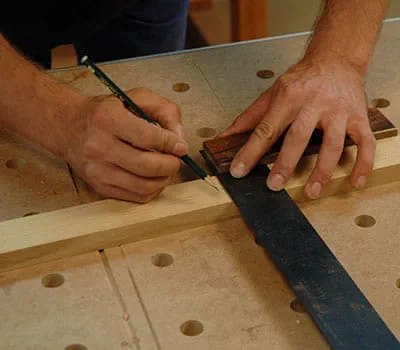

Vaihe 6

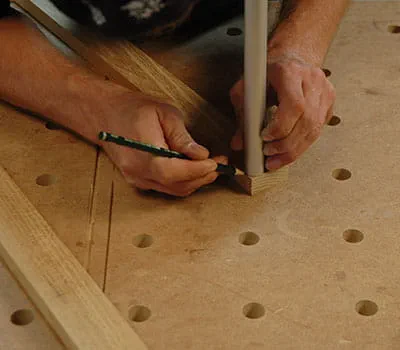

Rungon liitokset ovat ns. loviliitoksia. Tämä tarkoittaa, että kummastakin laudasta työstetään puolet materiaalipaksuudesta pois ja sitten molemmat osat yhdistetään. Merkitse näiden liitosten tarkat paikat jalkoihin (kohdat 3 + 4) ja tukiin (kohdat 5, 6 + 7).
-
Vaihe 7
Liitoksia voi tehdä eri tavoin. Seuraavissa kuvissa on esitelty kolme erilaista työstötapaa. Riippuen siitä, mitä koneita sinulla on käytettävissäsi ja mikä työskentelytapa sopii sinulle parhaiten, voit: käyttää käsisahaa ja talttaa, sahata upotussahalla
-

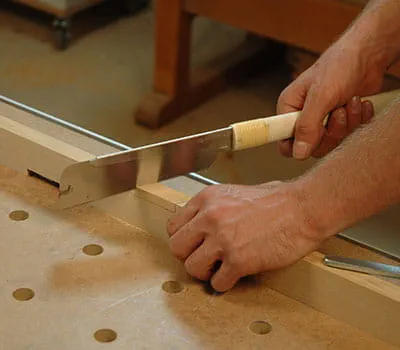

Vaihe 8
ja ohjainkiskolla tai käyttää pöytäsahaa. Kun työskentelet käsityökaluilla, sahaa ensin alaspäin linjaa pitkin ja sen jälkeen työstä rako taltalla. Kun työskennellään upotussahalla ja ohjainkiskolla, rimat puristetaan yhteen
-

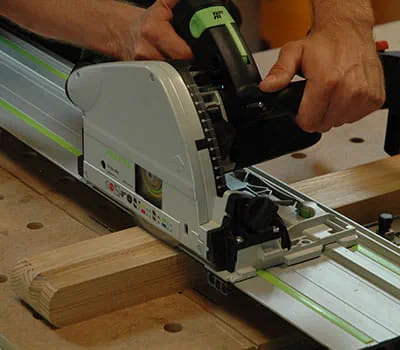

Vaihe 9

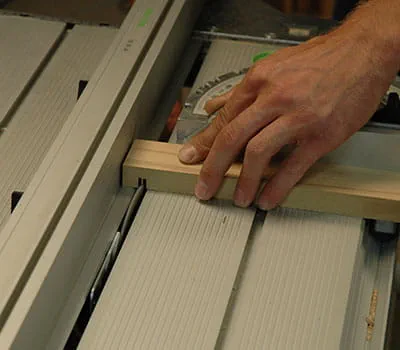

ja sitten liitoskohta sahataan upotussahan toistuvilla leikkauksilla. Myös tukien leikkaustehtävissä voit käyttää kahta edellä mainittua menetelmää, tai käytät sahaustyöhön pöytäsahaa kuvan mukaisesti.
-

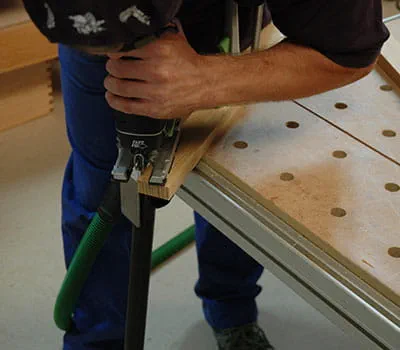

Vaihe 10
Levyn alla olevat poikkilistat (kohta 2) ja jalat (kohdat 3 + 4) pyöristetään kulmistaan. Merkitse tätä varten pyöristykset pyöreällä esineellä tai harpilla. Pyöristykset sahataan pistosahalla ja hienohampaisella kaarisahanterällä.
-

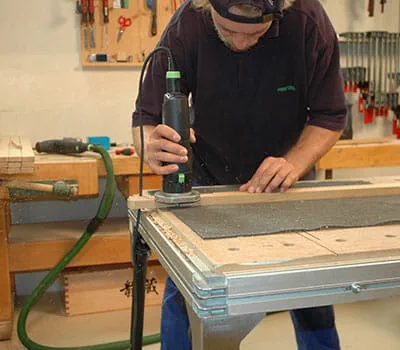

Vaihe 11
Kaikki rungon pituussuuntaiset reunat pyöristetään hiomapalalla tai reunajyrsimellä. Älä pyöristä niitä kohtia, joissa on myöhemmin liitokset. Rungon liimaamiseen käytetään nopeaa PU-liimaa. Se on vedenkestävää ja sen kovettumisaika on noin 5 minuuttia.
-
Vaihe 12

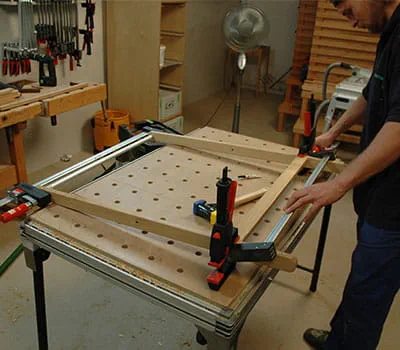

Liimaa ensin alumiiniputki molempiin jalkoihin ja sitten alatuki. Kiinnitä kaikki puristimilla. Toinen runko-osa liimataan samalla tavalla.
-
Vaihe 13
Korkeudensäätimen lovet leikataan poikkilistoihin (kohta 2) käsisahalla tai pistosahalla. Pyöristä nyt kaikki pöytälevyn rimat (kohta 1). Aseta sitten rimat yläpuoli alaspäin nelikulmaiselle alustalle ja työnnä ne yhteen. Poikkilista (kohta 2) asetetaan tasan toisen puolen reunan kanssa ja ylitys mitataan
-
Vaihe 14

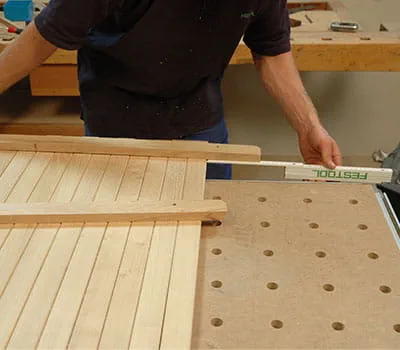

metrimitalla. Jaa tämä mitta rimavälien lukumäärällä. Tulos on levyn listojen välisen raon tarkka mitta. Leikkaa tähän mittaiset välikappaleet, joita käytetään levyn ruuvaustöissä. Kiinnitä ensimmäinen rima yhdellä pitkällä reunallaan ja yhdellä poikittaisreunallaan tasan rungon ulkoreunan kanssa.
-
Vaihe 15
Aseta kaikki rimat yhteen ja merkitse etäisyys poikkilistoihin ulkopuolelta. Ruuvaa ensin ensimmäinen ja viimeinen rima kiinni. Aseta sitten muut rimat yksitellen välikappaleiden avulla niiden välille, poraa 4,5 mm:n reiät poikkilistoihin ja ruuvaa rimat kiinni Spax 4 x 60 -ruuveilla.
-
Vaihe 16

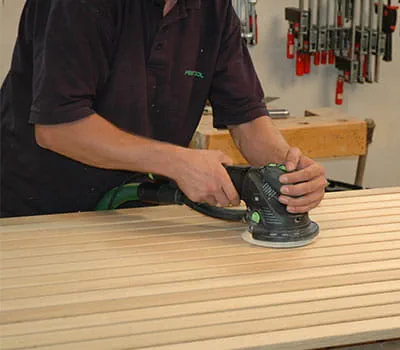

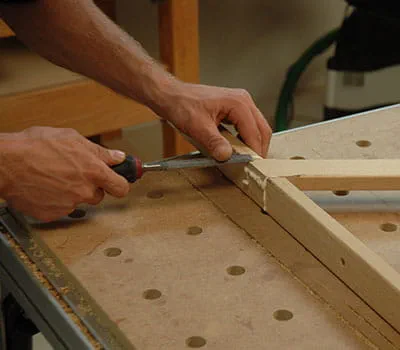

Poista kaikki liimajäämät terävällä taltalla ja hio karkeat alueet epäkeskohiomakoneella ja käsihiomapalalla. Viimeistelyhionta ennen pintakäsittelyä tulee tehdä karkeudella P 180. Ensin pöytä käsitellään kokonaisuudessaan säänkestävällä öljyllä. Kun tämä ensimmäinen kerros on kuivunut, hio pinta hiekkapaperilla,
-
Vaihe 17
karkeus on P 240. Sitten levitetään vielä yksi tai kaksi kerrosta öljyä levitysliinan kanssa. Runko-osien kiinnittämiseen käytetään ruostumattomasta teräksestä tai messingistä valmistettuja lukkopultteja tai koneruuveja. Aluslevyt sijoitetaan sellaisiin kohtiin, joissa mutteri koskettaa puuta sekä rungon kahden liikuteltavan osan väliin. Käytä lukkomuttereita tai
-

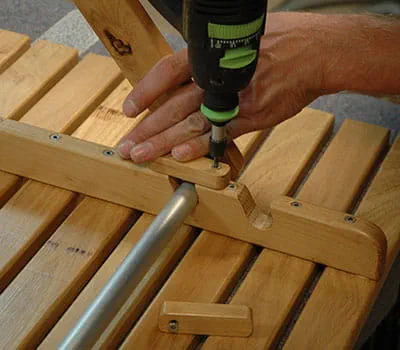

Vaihe 18

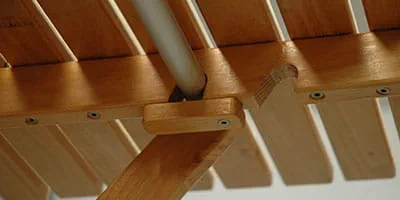

aseta jousialuslevyt mutterien alle, jotta mutterit eivät löysty itsestään. Pöydän kantamisen mahdollistamiseksi on ruuvattava kaksi puupalikkaa (kohta 9) lukituspaloiksi kahden loven alle. Näitä palikoita käännetään eteen- tai taaksepäin ja ne estävät alumiiniputken luiskahtamisen lovesta.
